ОТРАСЛЕВОЙ СТАНДАРТ

Плиты закладные сварные и литые турбоагрегатов

ПЛИТЫ ЗАКЛАДНЫЕ СВАРНЫЕ
НЕСИММЕТРИЧНЫЕ

Конструкция и размеры

ОСТ
34-10-469-89

Взамен ОСТ 34-42-469-89

Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен

с 01.02.90

до 01.02.95

1. Настоящий стандарт распространяется на плиты закладные сварные несимметричные длиной от 200 до 580 мм для турбин и генераторов мощностью 50 - 4200 МВт, устанавливаемых на постоянных подкладках.

2. Конструкция и размеры плит закладных должны соответствовать указанным на чертеже и в табл. 1 и 2.

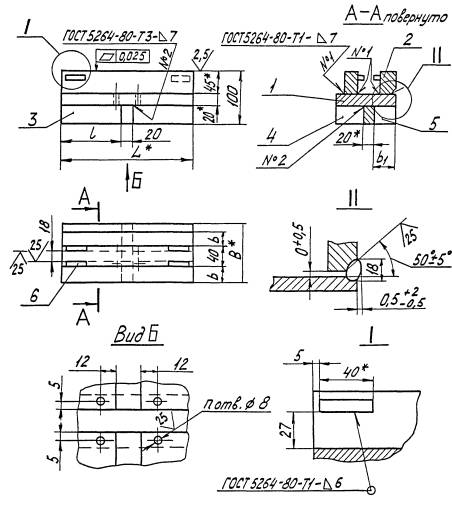

Исполнение 1

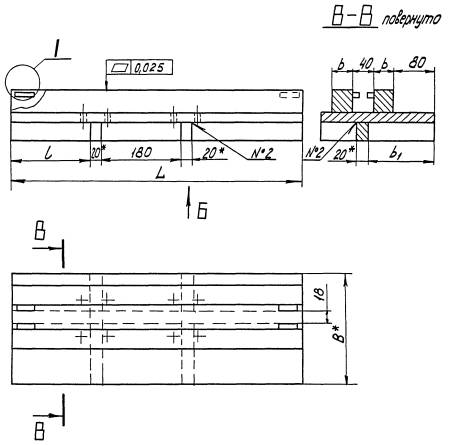

Исполнение 2

* Размеры для справок.

Таблица 1

Размеры в мм

Обозначение плиты закладной

Исполнение

L

В

b

b1

l

n отв.

Масса, кг

01 ОСТ 34-10-469-89

1

200

110

30

40

90

4

9,6

02

250

115

115

12,4

03

180

15,5

04

350

110

165

16,9

05

2

310

220

40

130

45

8

24,7

06

400

90

31,0

07

450

115

34,7

08

470

125

36,1

09 ОСТ 34-10-469-89

560

160

43,9

Пример условного обозначения плиты закладной сварной несимметричной длиной 250 мм и шириной 180 мм:

ПЛИТА ЗАКЛАДНАЯ 03 OCT 34-10-469-89


Таблица 2

Обозначение плиты закладной

Поз. 1

Поз. 2

Поз. 3

Лист опорный

Брусок

Ребро

Кол. 1

Кол. 2

Кол. 1

Размеры в мм

Масса, кг

Размеры в мм

Масса, кг

Размеры в мм

Масса, кг

Ширина

Длина

Сечение

Длина

Ширина

Длина

01 ОСТ 34-10-469-89

110

200

3,4



200

2,2

35

200

1,1

02

115

250

4,5

250

2,8

250

1,4

03

180

7,1

04

110

350

6,0

350

4,0

350

1,9

05

220

310

10,7

310

4,7

310

1,7

06

400

13,8

400

6,0

400

2,2

07

450

15,5

450

6,3

450

2,5

08

470

16,2

470

7,1

470

2,6

09 ОСТ 34-10-469-89

580

20,0

580

8,7

580

3,2

Продолжение табл. 2

Обозначение плиты закладной

Поз. 4

Поз. 5

Поз. 6

Ребро

Ребро

Упор

Кол. 4

Размеры в мм

Кол.

Масса, кг

Размеры в мм

Кол.

Масса, кг

Размеры в мм

Масса, кг

Ширина

Длина

Ширина

Длина

Сечение

Длина

01 ОСТ 34-10-469-89

35

50

1

0,27

35

40

1

0,22

12´12

40

0,05

02

55

0,30

03

120

0,66

04

55

0,30

05

70

2

0,38

130

2

0,71

06

07

08

09 ОСТ 34-10-469-89


Материал поз. 1; 3; 4; 5 -

Материал поз. 2 - В Ст.3 пс 5 ГОСТ 380-71;

Материал поз. 6 -

4. Марку производить электродами Э42 ГОСТ 9467-75.

5. Плита закладная после сварки подвергается термической обработке с целью снятия остаточных напряжений.

6. При приварке брусков поз. 2 к опорному листу поз. 1 обеспечить прилегание их друг к другу; допускается местный зазор не более 0,5 мм на длине 20 % общей длины бруска.

7. В местах расположения отверстий Æ 8 шов прерывать.

8. Неуказанные предельные отклонения размеров: отверстий по Н14, валов по h14, остальных .
