ОТРАСЛЕВОЙ СТАНДАРТ
|
Плиты закладные сварные и литые турбоагрегатов ПЛИТЫ ЗАКЛАДНЫЕ Конструкция и размеры |
ОСТ Взамен ОСТ 34-42-468-89 |
Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен
с 01.02.90
до 01.02.95
1. Настоящий стандарт распространяется на плиты закладные сварные симметричные длиной от 200 до 720 мм для турбин и генераторов мощностью 50 - 1200 МВт, устанавливаемых на постоянных подкладках.

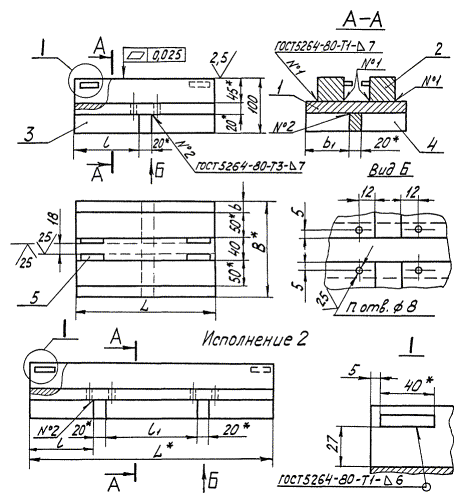

2. Конструкция и размеры плит закладных должны соответствовать указанным на чертеже и в табл. 1 и 2.
Исполнение 1
* Размеры для справок.
Размеры в мм
|
Исполнение |
L |
В |
b |
b1 |
l |
l1 |
n отв. |
Масса, кг |
|
|
01 ОСТ 34-10-468-89 |
1 |
200 |
170 |
15 |
75 |
90 |
- |
4 |
15,5 |
|
02 |
250 |
180 |
20 |
80 |
115 |
19,6 |
|||
|
03 |
230 |
45 |
105 |
22,0 |
|||||
|
04 |
330 |
155 |
28,7 |
||||||
|
05 |
2 |
380 |
180 |
20 |
80 |
100 |
140 |
8 |
30,4 |
|
06 |
450 |
120 |
170 |
35,5 |
|||||
|
07 |
530 |
160 |
41,5 |
||||||
|
08 |
580 |
220 |
45,2 |
||||||
|
09 |
630 |
135 |
49,0 |
||||||
|
10 ОСТ 34-10-468-89 |
720 |
230 |
55,6 |
Пример условного обозначения плиты закладной сварной симметричной, длиной 380 мм и шириной 180 мм:
ПЛИТА ЗАКЛАДНАЯ 05 ОСТ 34-10-468-89
|
Поз. 1 |
Поз. 2 |
Поз. 3 |
|||||||
|
Лист опорный |
Брусок |
Ребро |
|||||||
|
Кол. 1 |
Кол. 2 |
Кол. 1 |
|||||||
|
Размеры в мм |
Масса, кг |
Размеры в мм |
Масса, кг |
Размеры в мм |
Масса, кг |
||||
|
Ширина |
Длина |
Сечение |
Ширина |
Ширина |
Длина |
||||
|
01 ОСТ 34-10-468-89 |
170 |
200 |
5,3 |
50´50 |
200 |
3,9 |
|
200 |
1,1 |
|
02 |
180 |
250 |
7,1 |
250 |
4,9 |
250 |
1,4 |
||
|
03 |
230 |
9,0 |
|||||||
|
04 |
330 |
11,9 |
330 |
6,5 |
330 |
1,8 |
|||
|
05 |
180 |
380 |
40,7 |
380 |
7,5 |
380 |
2,1 |
||
|
06 |
450 |
12,7 |
450 |
8,8 |
450 |
2,5 |
|||
|
07 |
530 |
15,0 |
530 |
10,4 |
530 |
2,9 |
|||
|
08 |
580 |
16,4 |
580 |
11,4 |
580 |
3,2 |
|||
|
09 |
630 |
17,8 |
630 |
12,4 |
630 |
3,5 |
|||
|
10 ОСТ 34-10-468-89 |
720 |
20,3 |
720 |
14,1 |
720 |
4,0 |
|||
|
Поз. 4 |
Поз. 5 |
||||||
|
Ребро |
Упор |
||||||
|
Кол. 4 |
|||||||
|
Размеры в мм |
Кол. |
Масса, кг |
Размеры в мм |
Масса, кг |
|||
|
Ширина |
Длина |
Сечение |
Длина |
||||
|
01 ОСТ 34-10-468-89 |
35 |
75 |
2 |
0,41 |
12´12 |
40 |
0,05 |
|
02 |
80 |
0,44 |
|||||
|
03 |
105 |
0,58 |
|||||
|
04 |
|||||||
|
05 |
80 |
4 |
0,44 |
||||
|
06 |
|||||||
|
07 |
|||||||
|
08 |
|||||||
|
09 |
|||||||
|
10 ОСТ 34-10-468-89 |
|||||||
Материал поз. 1; 3; 4 -
Материал
поз. 2 -
Материал
поз. 5 -
4. Марку производить электродами Э42 ГОСТ 9467-75.
5. Плита закладная после сварки подвергается термической обработке с целью снятия остаточных напряжений.
6. При приварке брусков поз. 2 к опорному листу поз. 1 обеспечить полное прилегание их друг к другу; допускается местный зазор не более 0,5 мм на длине 20 % общей длины бруска.
7. В местах расположения отверстий Æ 8 шов прерывать.
8. Неуказанные предельные отклонения
размеров: отверстий по Н14, валов по h14, остальных
.
