РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Система государственных испытаний продукции.
Установки для испытаний на воздействие удара.

Методы и средства аттестации

РД
50-590-85



Введены впервые

Утверждены Постановлением Госстандарта от 20.12.85 № 4301, срок действия установлен

 с 01.01.87
до 01.01.92



Настоящие методические указания распространяются на испытательные ударные установки общепромышленного применения (далее ИУУ), предназначенные для испытаний продукции на воздействие удара.

Методические указания устанавливают общие методы и регламентируют средства аттестации ИУУ воспроизводящие нормированные пиковые ударные ускорения в диапазоне 10 - 1×106 мс-2 при длительности фронта 20 - 50×103 мкс.

Методические указания обязательны при разработке программ первичной, периодической и внеочередной аттестации указанных ИУУ.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Организация и порядок проведения первичной, периодической и внеочередной аттестации по ГОСТ 24555-81.

1.2. Периодичность аттестации ИУУ (не реже одного раза в год) устанавливают при первичной аттестации с учетом стабильности проверяемых параметров и условий интенсивности использования ИУУ.

1.3. Термины, применяемые в РД, и их определения приведены в приложении 1.

1.4. Номенклатуру основных точностных характеристик, определяемых при первичной, периодической или внеочередной аттестациях, устанавливают в программе аттестации (далее ПА) в соответствии с табл. 1.

Таблица 1

Наименование точностной характеристики

Обязательность определения характеристики при аттестации

первичной

периодической

внеочередной

Основные характеристики импульса ударного ускорения:







диапазон и значение пикового ударного ускорения;

Да

Да

Да

диапазон и значение длительности действия ударного ускорения;

Да

Да

Да

длительность фронта ударного ускорения;

Да*

Да**

Да**

форма импульса ударного ускорения.

Да

Да

Да

Частота следования ударов (только для ИУУ, служащих для воспроизведения многократных ударов).

Да

Да

Да

Нестабильность характеристик ИУУ.

Да

Да

Да

Отклонение пикового ударного ускорения от за данного значения.

Да

Да

Да

Максимальное значение индукции магнитного поля рассеивания над платформой ИУУ (только для электродинамических ИУУ).

Да

Да

Да

______________

* Определяют, если это предусмотрено в НТД;

** Определяют, если это предусмотрено в ПА.

Если в НТД или эксплуатационной документации (далее ЭД) на ИУУ установлены и другие точностные характеристики, то они должны быть дополнительно включены в ПА.

Если в НТД или ЭД на ИУУ не установлены точностные характеристики в соответствии с табл. 1, то их устанавливают при первичной или внеочередной аттестации, проводимой по программе первичной аттестации, и вносят в ЭД на ИУУ и в ПА периодической и внеочередной аттестации.

1.5. Предъявленные на аттестацию ИУУ должны быть укомплектованы ЭД и измерительными приборами, служащими для контроля заданных испытательных режимов.

1.6. В НТД или ЭД на ИУУ должно быть обозначено место контрольной точки. При отсутствии соответствующих указаний координаты контрольной точки устанавливают при первичной аттестации, как правило, в геометрическом центре поверхности платформы.

1.7. ИУУ должны быть укомплектованы не менее, чем двумя эквивалентами нагрузки массой mном и 0,5mном, где mном - масса номинальной нагрузки.

Допускается проводить периодическую или внеочередную аттестацию ИУУ при значении массы нагрузки, равной нулю, если установку используют исключительно для испытаний малогабаритных изделий, масса которых, включая массу приспособления для их крепления, не превышает 0,1 массы платформы или приведенной массы подвижной системы электродинамических ИУУ.

1.8. Эквивалент нагрузки ИУУ должен соответствовать требованиям, установленным в НТД на установку. Конструкцией эквивалента нагрузки должна быть предусмотрена возможность установки измерительного преобразователя (ИП) в контрольной точке на платформе ИУУ.

При отсутствии соответствующих указаний в НТД эквивалент нагрузки, в зависимости от конфигурации поверхности платформы, должен представлять собой монолитный металлический цилиндр или призму, отношение высоты которого к диаметру должно быть от 0,4 до 1,0.

Поверхность сопряжения эквивалента нагрузки с платформой и места крепления ИП не должны иметь отклонений от плоскостности относительно общей прилегающей плоскости более 0,1 мм; отклонение от перпендикулярности относительно рабочей оси ИУУ не более 0,05 мм.

При проведении периодической и внеочередной аттестации ИУУ допускается в качестве эквивалента нагрузки использовать испытуемые изделия, их макеты, приспособления для крепления испытуемых изделий. При этом результаты аттестации действительны только для работы ИУУ с нагрузкой, с которой проведена аттестация.

2. ОПЕРАЦИИ АТТЕСТАЦИИ

2.1. При проведении аттестации должны выполняться операции, указанные в табл. 2.

Таблица 2

Наименование операции

Номер пункта РД

Обязательность проведения операций при аттестации

первичной

периода ческой

внеочередной

Внешний осмотр.

7.1

Да

Да

Да

Опробование.

7.2

Да

Да

Да

Определение нестабильности характеристик ИУУ.

7.3.2

Да

Да

Да

Определение основных характеристик импульса ударного ускорения:

7.3.3







диапазон и значение пикового ударного ускорения;



Да

Да

Да

диапазон и значение длительности действия ударного ускорения;



Да

Да

Да

длительность фронта ударного ускорения;



Да*

Да**

Да**

форма импульса ударного ускорения.



Да

Да

Да

Определение частоты следования ударов.

7.3.4

Да

Да

Да

Определение индукции магнитного поля рассеивания над платформой ИУУ

7.3.5

Да

Да**

Да**

____________

* Если это предусмотрено в НТД;

** Если это предусмотрено в ПА.

3. СРЕДСТВА АТТЕСТАЦИИ

3.1. Средства измерений, применяемые при аттестации, должны иметь действующие документы о поверке или метрологической аттестации.

3.2. Доверительная относительная погрешность средств измерений по пиковому ударному ускорению при доверительной вероятности 0,95 в соответствии с ГОСТ 8.137-84.

3.3. При аттестации ИУУ применяют следующие средства измерений.

3.3.1. Измерительный пьезоэлектрический преобразователь с относительным коэффициентом поперечного преобразования не более 10 % и коэффициентом влияния температуры не более 0,3 %/°С. Минимальное значение собственной частоты закрепленного ИП должно соответствовать условию обеспечения амплитудно-частотной характеристики комплекта измерительных средств, приведенному в п. 2 приложения 2.

3.3.2. Электронно-лучевой запоминающий осциллограф по ГОСТ 23601-79 с пределами допускаемой относительной погрешности измерения не более ±5 %.

3.3.3. Электронный вольтметр по ГОСТ 9781-85 или цифровой вольтметр по ГОСТ 14014-82 с пределами допускаемой относительной погрешности измерений среднего квадратического значения синусоидального напряжения не более ±3 %.

3.3.4. Измерительный генератор по ГОСТ 23767-79 с допускаемым искажением синусоидального сигнала не более 0,5 %.

3.3.5. Измеритель магнитной индукции с пределами допускаемой относительной погрешности не более ±10 %.

3.3.6. Секундомер по ГОСТ 5072-79.

3.4. Для контроля условий аттестации применяют следующие средства измерений.

3.4.1. Барометр по ГОСТ 23696-79.

3.4.2. Психрометр с пределами допускаемой погрешности не более ±5 %.

3.5. Средства измерений, применяемые при аттестации, приведены в приложении 3.

Допускается применять другие средства измерений, в том числе служащие для контроля испытательных режимов, метрологические характеристики которых удовлетворяют требованиям настоящего РД.

3.6. Диапазон измерений средств измерений, применяемых при аттестации, должен соответствовать требованиям к измеряемому параметру.

3.7. Технические требования к комплекту средств аттестации приведены в приложении 2.

4. УСЛОВИЯ АТТЕСТАЦИИ

4.1. При проведении аттестации должны соблюдаться следующие условия, если иные условия не установлены в НТД или ЭД на ИУУ или средства измерений: температура воздуха (298±10) К, (25±10) °С; относительная влажность 45 - 80 %; атмосферное давление 840 - 1060 гПа.

4.2. Напряжение питания (220±22) В, частота питания (50±1,0) Гц, если иные требования не установлены в НТД или ЭД на ИУУ или средства измерений.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. При подготовке и проведении аттестации следует соблюдать требования безопасности и производственной санитарии, установленные в НТД или ЭД на ИУУ и средства измерений.

6. ПОДГОТОВКА К АТТЕСТАЦИИ

6.1. ИУУ, испытательный режим которых устанавливают в зависимости от прокладок, должны быть укомплектованы не менее чем тремя комплектами таких прокладок для каждого испытательного режима.

6.2. ИП закрепляют в контрольной точке платформы.

С целью уменьшения погрешности измерения пикового ударного ускорения, вызванной деформацией поверхности платформы при ударе, ИП к платформе крепят с помощью переходного цилиндра, изготовленного из стали, высотой 10 - 12 мм и диаметром 15 - 20 мм.

Методы крепления ИП к переходному цилиндру указаны в ГОСТ 25051.3-83.

6.3. Средства измерений должны быть соединены по структурной схеме, приведенной в приложении 2. Приборы следует включить и прогреть в течение времени, заданного в ЭД.

7. ПРОВЕДЕНИЕ АТТЕСТАЦИИ

7.1. Внешний осмотр.

7.1.1. При внешнем осмотре проверяют: соответствие внешнего вида ИУУ НТД или ЭД на ИУУ; комплектности НТД или ЭД; маркировки ИУУ данным, указанным в ЭД (формуляре, паспорте); правильность установки ИУУ на фундамент и закрепления ИУУ согласно ЭД; наличие свидетельств или протоколов о поверке (аттестации) измерительных приборов, входящих в комплект ИУУ, в том числе счетчиков количества ударов, удостоверяющих пригодность и срок очередной поверки.

Результаты внешнего осмотра средств измерений следует записывать по форме 1, приведенной в приложении 4.

7.1.2. К дальнейшей аттестации не допускаются ИУУ, укомплектованные измерительными приборами, не поверенными в установленные сроки.

7.2. Опробование.

7.2.1. При опробовании проверяют: возможность включения и функционирования ИУУ, функционирование органов управления к регулирования, индикаторных и осветительных устройств, требований безопасности в соответствии с НТД на ИУУ.

7.2.2. Опробование проводят в соответствии с требованиями, нормами и методами, установленными в НТД или ЭД на ИУУ и (или) в ПА.

7.2.3. Неисправные ИУУ к дальнейшей аттестации не допускаются.

7.3. Методы определения точностных характеристик.

7.3.1. Операции аттестации по определению точностных характеристик следует проводить при следующих эквивалентах нагрузки на платформу ИУУ: m = 0 - по п. 7.3.5; m = mном - по п.п. 7.3.2, 7.3.4, m = 0; m =0,5mном; m = mном - по п. 7.3.3.

Число измерений на каждом режиме должно быть не менее пяти.

7.3.2. Определение нестабильности характеристик ИУУ

7.3.2.1. Нестабильность характеристик ИУУ определяют для тех режимов, которые указаны в НТД или ЭД на установку или в ПА. Нестабильность рекомендуется определять при максимальном пиковом ускорении.

7.3.2.2. Определять пиковое ударное ускорение, длительность действия ударного ускорения и проводить оценку формы импульса следует, для электродинамических ИУУ в начале и в конце максимального допустимого времени работы, для ИУУ, воспроизводящих многократные удары, в начале и в конце наработки 12000 ударов; для ИУУ, предназначенных для испытаний на одиночные удары, в начале и в конце наработки 30 ударов.

7.3.2.3. Результаты измерений записывают в таблицу по форме 2, приведенной в приложении 4.

7.3.3. Определение основных характеристик импульса ударного ускорения.

7.3.3.1. Определение характеристик импульса ударного ускорения проводят для всех испытательных режимов, предусмотренных в НТД или ЭД на ИУУ, или в ПА.

Все измерения для определения таких характеристик рекомендуется проводить при максимальном, минимальном и двух промежуточных значениях пикового ударного ускорения при эквиваленте нагрузки, указанной в п. 7.3.1.

7.3.3.2. Методы определения пикового ударного ускорения, длительности действия ударного ускорения и длительности фронта ударного ускорения приведены в приложении 5.

7.3.3.3. Методы определения формы импульса ударного ускорения приведены в приложении 6.

7.3.3.4. Результаты измерений записывают в таблицу по форме 3, приведенной в приложении 4.

7.3.4. Определение частоты следования ударов.

7.3.4.1. Частоту следования ударов f определяют на одном из режимов работы ИУУ при максимальном и минимальном значениях частоты следования ударов, если другие значения не оговорены в НТД или ЭД на ИУУ.

7.3.4.2. Измерения на каждой из двух частот проводят не менее трех раз, время каждого измерения не менее 5 мин. Результаты измерений записывают в таблицу по форме 4, приведенной в приложении 4.

7.3.5. Индукцию магнитного поля рассеивания над платформой ИУУ определяют в соответствии с ГОСТ 25051.3-83.

7.3.5.1. Результаты измерении записывают в таблицу по форме, приведенной в приложении 4 к ГОСТ 25051.3-83.

8. ОБРАБОТКА РЕЗУЛЬТАТОВ

8.1. При обработке результатов используют результаты измерений, представленные в таблицах по формам 2 - 4, приведенным в приложении 4.

8.2. Обработку результатов измерений и оценивание погрешности результатов измерений выполняют в соответствии с ГОСТ 8.207-76.

8.3. Определение основных характеристик импульса ударного ускорения.

8.3.1. В качестве оценки пикового ударного ускорения для j-го заданного испытательного режима и эквиваленте нагрузки m принимают среднее арифметическое значение результатов измерений для каждого режима:

                                                                                                                         (1)

где i - номер измерения (i = 1 ... k);

k - число измерений (k ³ 5);

 - значение пикового ускорения, определяемое для j-го режима при i-м измерении и эквиваленте нагрузки т, м/с2.

Относительное среднее квадратическое отклонение  результата измерений пикового значения ударного ускорения вычисляют (в процентах) по формуле

                                                                                                (2)

Рассчитанное значение относительного среднего квадратического отклонения не должно превышать 7 %.

8.3.2. В качестве оценки длительности действия ударного ускорения для j-го заданного испытательного режима и эквиваленте нагрузки m принимают среднее арифметическое значение результатов измерений для каждого режима, вычисленное по формуле

                                                                                                                          (3)

где  - значение длительности действия ударного ускорения, определяемое для заданного испытательного режима при i-м измерении при эквиваленте нагрузки m, мс.

8.3.3. В качестве оценки длительности переднего фронта ударного ускорения для j-го заданного испытательного режима и эквиваленте нагрузки m принимают среднее арифметическое значение результатов измерений для каждого режима, вычисленное по формуле

                                                                                                                         (4)

где  - значение длительности переднего фронта ударного ускорения, определяемое для j-го заданного испытательного режима при i-м измерении и эквиваленте нагрузки m, мс.

8.4. Характеристики нестабильности ИУУ вычисляют в (процентах) по следующим формулам

                                                                                                               (5)

                                                                                                                (6)

где  - пиковое ударное ускорение, определенное в начале наработки, м/с2;

 - пиковое ударное ускорение, определенное в конце наработки, м/с2;

 - длительность действия ударного ускорения, определенная в начале наработки, мс;

 - длительность действия ударного ускорения, определенная в конце наработки, мс.

Нестабильность ИУУ по пиковому ударному ускорению na и нестабильность по длительности действия ударного ускорения nt не должны превышать допускаемых значений, приведенных в НТД или ЭД на установку или в ПА.

8.5. Максимальную (минимальную) частоту следования ударов определяют по формуле в минутах минус первой степени

                                                                                                                               (7)

где ri - количество ударов за время t1 при i-м измерении;

ti - i-e время измерений, мин.

Значение максимальной (минимальной) частоты следования ударов не должно отличаться от заданных в НТД или ЭД на ИУУ более 5 % для минимальной и менее 5 % для максимальной.

8.6. За значение максимальной индукции магнитного поля рассеивания принимают наибольшее значение из всех результатов измерений B = max (Bi).

Максимальное значение магнитной индукции не должно превышать допускаемых значений, приведенных в НТД или ЭД на установку, или в ПА.

8.7. Отклонение пикового ударного ускорения от заданного значения для каждого заданного испытательного режима и эквивалента нагрузки т определяют (в процентах) по формуле

                                                                                                              (8)

где апз - заданное значение пикового ударного ускорения, устанавливаемое в НТД или ЭД на ИУУ, или в НТД на методы испытаний, м/с2.

Значение отклонения пикового ударного ускорения Δап должно удовлетворять условию Δап £ Δапз при δ0 < Δапз, где Δапз - заданное отклонение пикового ударного ускорения, устанавливаемое в НТД на ИУУ или методы испытаний, %; δ0 - доверительная относительная погрешность средств измерений ИУУ по пиковому ударному ускорению при доверительной вероятности 0,95.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ

9.1. Результаты аттестации следует оформлять в соответствии с ГОСТ 24555-81. При этом результаты проведения операций при аттестации оформляют в виде таблиц, включенных в протокол аттестации по формам, приведенным в рекомендуемом приложении 4.



ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В РД

Термин



Определение

Заданный испытательный режим

-

режим работы испытательной ударной установки со значениями параметров указанными в НТД, регламентирующей требования к ударным испытательным установкам или испытаниям и контролируемый рабочими средствами измерения ударной испытательной установки

Масса номинальной на грузки

-

предельно допустимая нагрузка на платформу испытательной ударной установки заданная в нормативно технической или эксплуатационной документации

Приведенная масса подвижной системы

-

по ГОСТ 25051.3-83

ПРИЛОЖЕНИЕ 2

Обязательное

СТРУКТУРНАЯ СХЕМА СОЕДИНЕНИЯ СРЕДСТВ
АТТЕСТАЦИИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К НИМ

1. Структурная схема соединения измерительных средств для измерения параметров основных характеристик импульса ударного ускорения приведена на рис. 1.

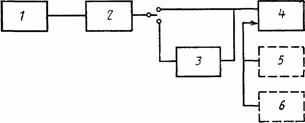

Рис. 1. Структурная схема соединения измерительных схем
1 - измерительный пьезоэлектрический преобразователь (ИП); 2 - согласующее устройство (СУ);
3 - фильтр нижних частот; 4 - запоминающий осциллограф;
5 - низкочастотный генератор; 6 - вольтметр

2. Допустимые границы амплитудно-частотной характеристики комплекта измерительных средств, включая ИП, должны соответствовать рис. 2. При этом неравномерность амплитудно-частотной характеристики в децибелах должна определяться относительно частоты 400 Гц.

Рис. 2

2.1. Зависимость нижней и верхней частот среза амплитудно-частотной характеристики измерительных средств от длительности действия ударного ускорения представлена в таблице.

Длительность действия ударного ускорения, мс

Нижняя частота среза, Гц

Верхняя частота среза , кГц

Частота , за пределами которой характеристика может подниматься выше +1 дБ, кГц

0,2

20

120

20

40

0,5

10

50

15

30

1

4

20

10

20

3

2

10

5

10

6

11

4

2

4

11

0,5

2

1

2

18

0,2

1

1

2

50

0,1

0,4

0,5

1

3. Если применяемое согласующее устройство не имеет встроенного фильтра нижних частот, то для формирования амплитудно-частотной характеристики (АЧХ) и устранения влияния на результат измерения резонансной характеристики ИП рекомендуется применение отдельного фильтра нижних частот, показанного на рис. 1. Неравномерность АЧХ фильтра в полосе пропускания должна быть не более ±0,5 дБ. Спад АЧХ фильтра в полосе затухания не менее 12 дБ/окт. В этом случае ИП и СУ следует поверять совместно с фильтром.


ПРИЛОЖЕНИЕ 3

Рекомендуемое

СРЕДСТВА ИЗМЕРЕНИЙ, ПРИМЕНЯЕМЫЕ ПРИ АТТЕСТАЦИИ

Средства измерений

Основные технические характеристики

Назначение

Примечание

Измерительные преобразователи:







ПИ93-1КР

Диапазон пиковых значений измеряемого ударного ускорения 10 - 5×104 м×с-2;

Для определения основных характеристик импульса ударного ускорения.



коэффициент преобразования не менее 0,8 пКл×с2×м-1;

резонансная частота не менее 70 кГц;

относительный коэффициент влияния поперечных ускорений не более 10 %.

ПИ93-1KB

Диапазон пиковых значений измеряемого ударного ускорения 1×103 - 5×105 м×с-2;

То же



коэффициент преобразования не менее 0,002 пКл×с2×м-1;

резонансная частота не менее 90 кГц;

относительный коэффициент влияния поперечных ускорений не более 10 %.

Измерительные преобразователи:







КД 29

Диапазон пиковых значений измеряемого ударного ускорения до 1×105 м×с-2;

Для определения основных характеристик импульса ударного ускорения.

Фирма «Роботрон Месэлектроник» (ГДР).

коэффициент преобразования не менее 3 мВ×с2×м-1;

резонансная частота не менее 35 кГц;

относительный коэффициент влияния поперечных ускорений не более 5 %.

КД 32

Диапазон пиковых значений измеряемого ударного ускорения до 25×103 м×с-2;

То же

То же

коэффициент преобразования не менее 2 мВ×с2×м-1;

резонансная частота не менее 25 кГц;

относительный коэффициент влияния поперечных ускорений не более 5 %.

Измерительные преобразователи:







8309

Диапазон пиковых значений измеряемого ударного ускорения до 1×106 м×с-2;

Для определения основных характеристик импульса ударного ускорения.

Фирма «Брюль и Къер» (Дания).

коэффициент преобразования не менее 0,03 мВ×с2×м-1;

резонансная частота не менее 180 кГц;

относительный коэффициент влияния поперечных ускорений не более 5 %.

4371

Диапазон пиковых значений измеряемого ударного ускорения до 2×105 м×с-2;

То же

То же

коэффициент преобразования не менее 1 мВ×с2×м-1;

резонансная частота не менее 35 кГц;

относительный коэффициент влияния поперечных ускорений не более 4 %.

Усилитель заряда У 505.

Допустимый диапазон пиковых значений заряда на входе усилителя 2 - 6×104 пКл;

Для определения основных характеристик импульса ударного ускорения.



неравномерность амплитудно-частотной характеристики не более 5 %;

нелинейность амплитудной характеристики не более 2,5 %;

частоты среза фильтра нижних частот 2; 4; 8; 16; 32 кГц;

коэффициент передачи усилителя 0,1 - 1 - 10.

Фильтр узкополосный, универсальный 01015.

Частотный диапазон комплекта третьоктавных фильтров 0,2 Гц - 160 кГц;

То же

Фирма «Роботрон Месэлектроник» (ГДР)

отклонение от основного затухания фильтра в полосе пропускания не более ±0,5 дБ.

Усилители измерительные:







2626

Допустимый диапазон пиковых значений заряда на входе усилителя до 1×105 пКл;

Для определения основных характеристик импульса ударного ускорения.

Фирма «Брюль и Къер» (Дания).

частотный диапазон 0,3 Гц - 100 кГц;

чувствительность 0,1 мВ/пКл - 1 В/пКл.

2635

Допустимый диапазон пиковых значений заряда на входе усилителя до 1×105 пКл;

То же

То же

частотный диапазон 0,1 Гц - 200 кГц;

чувствительность 0,1 мВ/пКл - 10 В/пКл.

Запоминающий цифровой осциллограф С 9-8

Погрешность измерения не более ±2,5 %;

» »



пределы измерения 50 мВ - 50 В.





Устройство управления и обработки данных 903

Точность вычислений - 12 значащих цифр;

Для автоматизации измерения и обработки данных



объем ОЗУ - 16 Кбайт.

Запоминающий двухлучевой осциллограф С 8-17

Погрешность измерения не более ±5 %;

Для записи импульса ударного ускорения



диапазоны измерений: 6 мВ - 500 В, 2 мкс - 1 с.

Измеритель магнитной индукции Ш 1-8

Погрешность измерения не более ±2 %;

Для измерения индукции магнитного поля рассеивания над платформой ИУУ



пределы измерения 0,01 - 1,6 Тл.

Секундомер

Класс 3; пределы измерения 1с - 30 мин.

Для определения частоты следования ударов



Аспирационный психрометр МВ-4М

Погрешность измерения в диапазоне температур от 10 до 30 °С не более ±5 %;

Для контроля условий аттестации



пределы измерения 10 - 100 %.

Метеорологический барометр-анероид БАММ-1

Погрешность измерения не более ±2 гПа;

Для контроля условий аттестации



пределы измерения 800 - 1060 гПа.

Универсальный цифровой вольтметр

Погрешность измерения не более ±3 %;

Вспомогательный прибор



пределы измерения 10 мВ - 300 В, 20 Гц - 1 МГц.

Низкочастотный генератор сигналов Г 3-118

Частотный диапазон 10 Гц - 200 кГц;

То же



погрешность установки частоты не более ±1,5 %;

нестабильность частоты 0,5 %;

уровень выходного напряжения 0 - 10 В;

нестабильность уровня выходного напряжения не более ±4 %;

коэффициент гармоник не более 0,05 %.


ПРИЛОЖЕНИЕ 4

Рекомендуемое

ФОРМЫ ДЛЯ ЗАПИСИ РЕЗУЛЬТАТОВ ПРОВЕДЕНИЯ
ОПЕРАЦИЙ АТТЕСТАЦИИ

Форма 1

Приборы, применяемые при аттестации, а также приборы,
входящие в комплект ИУУ

Наименование

Тип

Номер по системе предприятия-изготовителя

Номер и дата документа о поверке или метрологической аттестации

Срок очередной поверки или метрологической аттестации











Форма 2

Результаты определения характеристик нестабильности ИУУ

Время измерений

В начале наработки

В конце наработки

Номер измерения i

1

2

k

1

2

k

Значение пикового ударного ускорения , м/с2

















Значение длительности действия ударного ускорения , мс

















Форма импульса ударного ускорения

















Пиковое ударное ускорение , м/с2





Длительность действия ударного ускорения , мс





Значение нестабильности по пиковому ударному ускорению νa, %



Значение нестабильности по длительности действия ударного ускорения νt, %



Значения нестабильности характеристик ИУУ, заданные в НТД, ЭД или в ПА





Форма 3

Результаты определения основных характеристик импульса ударного ускорения
и отклонение пикового ударного ускорения от заданного значения

Масса эквивалента нагрузки т, кг



Номер заданного испытательного режима j*

1

N

Номер измерения i

1

2

k

1

2

k

Значение пикового ударного ускорения , м/с2









...









Значение длительности действия ударного ускорения , мс

















Значение длительности фронта ударного ускорения , мс

















Пиковое ударное ускорение , м/с2





Длительность действия ударного ускорения , мс





Длительность фронта ударного ускорения , мс





Заданное значение пикового ударного ускорения апз, м/с2





Отклонение пикового ударного ускорения от заданного значения Δап, %





Заданное отклонение пикового ударного ускорения Δапз, %



* Для каждого испытательного режима j записывают:

для ИУУ, использующие сменные прокладки, номер, материал, толщину прокладки и количество прокладок;

для электродинамических ИУУ - значения задаваемых параметров (положение переключателей регулирования длительности действия ударного ускорения, напряжение конденсаторной батареи и др.);

для ИУУ, имеющих приборы задания, высоту подъема стола и степень сжатия пружины.

Форма 4

Результаты определения максимальной (минимальной)
частоты следования ударов

Номер измерения i

1

2

k

Время одного измерения ti, мин







Количество ударов ri за время ti







Частота следования ударов, определенная при аттестации f, мин-1



Отклонение частоты, полученной при аттестации f от заданной fз, %



ПРИЛОЖЕНИЕ 5

Обязательное

ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ХАРАКТЕРИСТИК
ИМПУЛЬСА УДАРНОГО УСКОРЕНИЯ

1. Определение пикового ударного ускорения.

1.1. За пиковое ударное ускорение принимают наибольший из максимумов кривой (рис. 1) или максимальное ускорение по усредненной кривой при более сложной форме ударного импульса (рис. 2).

Рис. 1

Рис. 2

В этом случае на осциллограмме отмечают точки, соответствующие серединам участков осциллограмм, заключенных между двумя экстремумами (максимумами и минимумами) наложенных колебаний. Затем эти точки соединяют плавной линией (пунктир на рис. 2). Максимум этой линии принимают за пиковое ударное ускорение. Значение пикового ударного ускорения ад вычисляют по формуле

                                                                                                                           (1)

где Р - чувствительность осциллографа по вертикальной оси, мВ/мм;

К0 - коэффициент преобразования ИП совместно с согласующим усилителем, мВ×с2×м-1;

 - расстояние между точками N5 и N4, соответствующее ординате амплитуды пикового ударного ускорения, показанного на рис. 1 и 2, мм.

1.2. При необходимости повышения точности определения пикового ударного ускорения ап рекомендуется чувствительность осциллографа Р определять с помощью вольтметра и низкочастотного генератора, схема соединения которых приведена на рис. 1 приложения 2. В этом случае пиковое ударное ускорение определяют следующим образом. В режиме запоминания воспроизводят осциллограмму ударного ускорения. При этом коэффициент усиления канала вертикального отклонения осциллографа, и длительность развертки выбирают так, чтобы осциллограмма ударного ускорения занимала большую часть экрана. Без стирания осциллограммы ударного ускорения и без изменения коэффициента усиления канала вертикального отклонения осциллографа, и длительности развертки несколько раз воспроизводят осциллограмму напряжения генератора. При этом, плавно изменяя напряжение низкочастотного генератора, подбирают такое напряжение, чтобы амплитуда его осциллограммы была равна пиковому ударному ускорению на осциллограмме импульса ударного ускорения. Полученное путем подбора напряжение низкочастотного генератора измеряют с помощью вольтметра среднего квадратического значения синусоидального напряжения.

Значение пикового ударного ускорения ап определяют по формуле

                                                                                                                       (2)

где Uпэф - значение измеренного напряжения низкочастотного генератора с помощью вольтметра при измерении пикового ударного ускорения, мВ;

K0 - коэффициент преобразования ИП совместно с согласующим усилителем, мВ×с2×м-1.

При определении нижнего предела пикового ударного ускорения вычисляют дополнительную погрешность в процентах, возникающую под влиянием вихревых и блуждающих токов Qв по формуле

                                                                                                                      (3)

где Uв - значение напряжения на экране осциллографа при включенной ИУУ, но при отсутствии сигнала возбуждения, мВ.

Значение дополнительной погрешности Qв не должно превышать 10 %, если другие условия не оговорены в НТД на ИУУ или на методы испытаний

2. Определение длительности действия ударного ускорения и длительности-фронта ударного ускорения.

Длительность действия ударного ускорения tп и длительность переднего фронта ударного ускорения tф определяют на условном нулевом уровне равным +0,1ап.

При определении длительности действия ударного ускорения и длительности переднего фронта ударного ускорения фиксируют на осциллограмме горизонтальное отклонение луча, соответствующее отрезку времени между точками условного нулевого уровня N1 и N2, N1 и N3, расчет проводят по формулам

                                                                                                                            (4)

                                                                                                                            (5)

где В - масштаб горизонтальной развертки осциллографа, мс/мм;

 - расстояние на осциллограмме между точками условного нулевого уровня N1 и N2, мм;

 - расстояние на осциллограмме между точками условного нулевого уровня N1 и N3, мм.

ПРИЛОЖЕНИЕ 6

Обязательное

ОПРЕДЕЛЕНИЕ ФОРМЫ ИМПУЛЬСА УДАРНОГО УСКОРЕНИЯ

Определение формы импульса ударного ускорения следует производить путем сравнения с формами импульсов и допустимыми отклонениями, показанных на рис. 1 - 3 настоящего приложения, если иные допустимые отклонения не установлены в НТД на методы испытаний.

Рис. 1

Рис. 2

Рис. 3

Для определения формы исходного импульса необходимо получить изображение на экране осциллографа. При этом развертка должна быть такой, чтобы наблюдать на экране импульс на временном участке, включающем в себя 0,4tп до начала импульса, длительность действия ударного ускорения tп и время равное tп после импульса ударного ускорения.

Если осциллограмму импульса ударного ускорения можно заключить между пунктирными линиями, соответствующими допуску на пилообразный импульс (см. рис. 1), то форму импульса ударного ускорения следует классифицировать как пилообразную (или треугольную).

Если осциллограмму импульса ударного ускорения можно заключить между пунктирными линиями, соответствующими допуску на полусинусоиду (см. рис. 2), то форму импульса ударного ускорения следует классифицировать как полусинусоидальную.

Если осциллограмму импульса ударного ускорения можно заключить между пунктирными линиями, соответствующими допуску на трапецеидальный импульс (см. рис. 3), то форму импульса ударного ускорения следует классифицировать как трапецеидальную.

Установка должна стабильно воспроизводить в допускаемых пределах одну из форм импульса ударного ускорения и регламентированного в НТД или ЭД на УУ, или в ПА.





СОДЕРЖАНИЕ

1. Общие положения

2. Операции аттестации

3. Средства аттестации

4. Условия аттестации

5. Требования безопасности

6. Подготовка к аттестации

7. Проведение аттестации

8. Обработка результатов

9. Оформление результатов аттестации

Приложение 1 Термины, используемые в РД

Приложение 2 Структурная схема соединения средств аттестации и технические требования к ним

Приложение 3 Средства измерений, применяемые при аттестации

Приложение 4 Формы для записи результатов проведения операций аттестации

Приложение 5 Определение основных характеристик импульса ударного ускорения

Приложение 6 Определение формы импульса ударного ускорения





© 2013 Ёшкин Кот :-)
