ОТРАСЛЕВОЙ СТАНДАРТ

КОМПЕНСАТОР ОСЕВОЙ ОДНОЛИНЗОВЫЙ
НА Ру ≤ 1,6 МПа (16 кгс/см2)

ОСТ
34-10-569-93

Конструкция и размеры

Дата введения 01.01.94

Настоящий стандарт распространяется на однолинзовые осевые компенсаторы Ду от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 °С и для Ду ≤ 400 мм температурой до 425 °С.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ОДНОЛИНЗОВЫХ ОСЕВЫХ КОМПЕНСАТОРОВ

1.1. Конструкция и размеры однолинзовых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1.

1.2. Сварка автоматическая или полуавтоматическая в углекислом газе.

Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.

1.3. Неуказанные предельные отклонения размеров

1.4. Остальные технические требования по ОСТ 34-10-581 и ТУ-34 10.10581.

_____________

* Размеры для справок

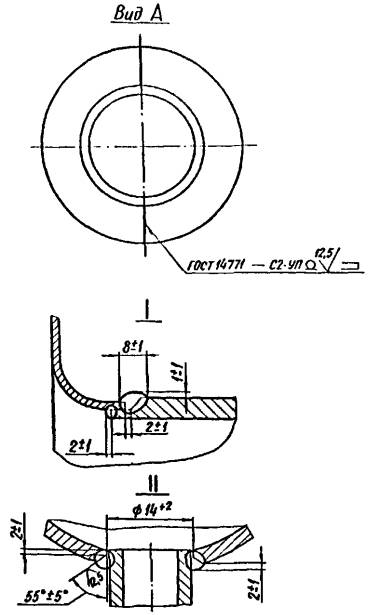

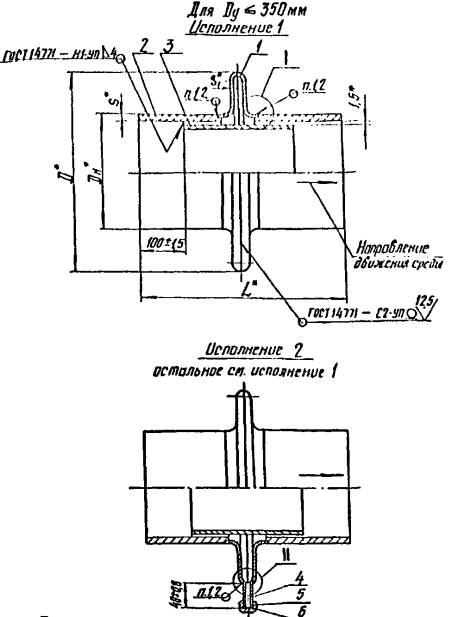

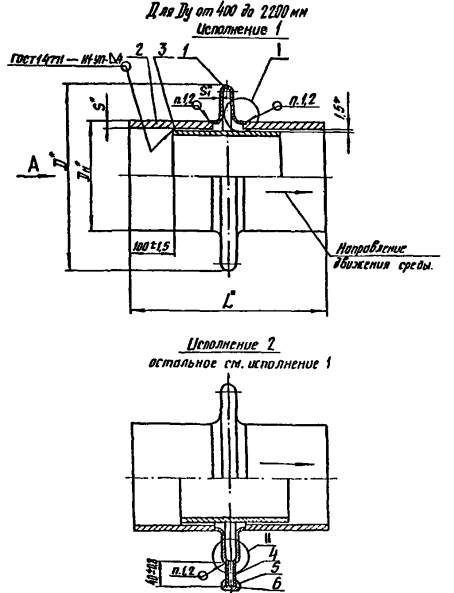

Чертеж 1

_____________

* Размеры для справок

Чертеж 1

Чертеж 1




Таблица 1

Размеры в мм

Обозначение компенсатора

Давление условное Рy, МПа (кгс/см2)

Проход условный, Dу

Dн

D

L

S

S1

Техническая характеристика

Масса, кг

Компенсирующая способность Δ, мм

Жесткость линзы на сжатие, кН/см

Эффективная площадь, м2

Исполнение 1

Исполнение 2

01 ОСТ 34-10-569

0,6 (6)

100

108

259

365

4

2,5

5

12,85

0,025

5,5

5,6

01

125

133

284

14,60

0,033

7,0

7,1

03

150

159

309

5

16,45

0,041

9,0

9,1

04

200

219

369

7

20,70

0,065

14,3

14,4

05

250

273

422

8

5,5

24,60

0,091

20,1

20,2

06

300

325

473

28,40

0,121

24,0

24,1

07

350

377

525

9

32,15

0,155

32,0

32,1

08

400

426

575

35,70

0,193

37,4

37,5

09

450

478

627

7

39,50

0,235

35,1

35,2

10

500

530

679

8

43,30

0,282

42,6

42,7

11

600

630

779

50,60

0,385

50,0

50,1

12

700

720

869

57,10

0,490

58,6

58,8

13

800

820

967

9

64,40

0,623

73,0

73,1

14

900

920

1067

10

71,70

0,771

88,6

88,7

15 ОСТ 34-10-569

1000

1020

1167

465

79,00

0,934

128,0

128,0

16 ОСТ 34-10-569

1200

1220

1368

11

3

165,00

1,308

169,0

169,1

17

1400

1420

1568

14

190,00

1,745

234,0

234,1

18

1600

1620

1768

565

216,00

2,240

335,0

335,4

19

1800

1820

1968

10

241,70

2,800

286,0

286,8

20

2000

2040

2188

269,90

3,490

320,0

320,8

21

2200

2240

2388

12

295,40

4,190

408,0

408,1

22

1,0 (10)

100

108

260

365

4

4

22,55

0,025

5,7

5,8

23

125

133

285

25,65

0,033

7,4

7,5

24

150

159

310

5

28,90

0,041

9,6

9,7

25

200

219

370

7

36,40

0,065

15,5

15,6

26

250

273

423

8

43,25

0,091

21,1

21,2

27

300

325

474

49,90

0,121

24,8

24,9

28

350

377

526

9

56,50

0,155

33,7

33,9

29

400

426

576

62,70

0,193

38,2

38,3

30 ОСТ 34-10-569

450

478

628

7

69,40

0,235

36,5

36,6

31 ОСТ 34-10-569

500

530

680

8

76,00

0,282

44,0

44,1

32

600

630

780

3,5

88,90

0,385

52,2

52,3

33

1,0 (10)

1,6 (16)

700

720

872

4

246,00

0,490

64,0

64,2

34

800

820

970

9

278,00

0,623

78,8

78,9

35

900

920

1070

10

309,00

0,771

95,0

95,2

36

1000

1020

1170

465

341,00

0,934

136,3

136,4

37

1200

1220

1370

11

404,00

1,308

174,8

174,9

38

1400

1420

1570

14

467,00

1,745

242,3

242,5

39

1,6 (16)

100

108

262

365

4

3

55,20

0,025

6,7

6,8

40

125

133

287

62,75

0,033

8,3

8,4

41

150

159

312

5

70,70

0,041

10,8

10,9

42

200

219

372

7

89,20

0,065

16,7

16,8

43

250

273

426

8

106,00

0,091

22,3

22,4

44

300

325

476

122,20

0,121

26,6

26,7

45 ОСТ 34-10-569

350

377

528

9

138,45

0,155

35,9

36,0

46 ОСТ 34-10-569

400

426

578

3,5

154,00

0,193

41,2

41,3

47

450

478

630

7

170,00

0,235

39,3

39,4

48

500

530

682

8

186,00

0,282

47,7

47,5

49 ОСТ 34-10-569

600

630

782

218,00

0,385

55,2

56,3




Пример условного обозначения компенсатора однолинзового осевого, исполнение 1, Ру ≤ 0,6 МПа (6 кгс/см2) и Dу = 200 мм:

Компенсатор 0,6(6)-200-1 04 ОСТ 34-1-569

Таблица 2

Обозначение компенсатора

Поз.1

Полулинза

Кол. 2

Поз. 2

Патрубок

Кол. 2

Поз. 3

Стакан

Кол. 1

Обозначение

01 ОСТ 34-10-569

1-01 ОСТ 34-10-569

2-01 ОСТ 34-10-569

3-01 ОСТ 34-10-569

02

1-02

2-02

3-05

03

1-03

2-03

3-09

04

1-04

2-04

3-13

05

1-05

2-05

3-17

06

1-06

2-06

3-21

07

1-07

2-07

3-25

08

1-08

2-08

3-29

09

1-09

2-09

3-33

10

1-10

2-10

3-37

11

1-11

2-11

3-41

12

1-12

2-12

3-45

13

1-13

2-13

3-49

14

1-14

2-14

3-53

15 ОСТ 34-10-569

1-15 ОСТ 34-10-569

2-15 ОСТ 34-10-569

3-57 ОСТ 34-10-569

16 ОСТ 34-10-569

1-16 ОСТ 34-10-569

2-16 ОСТ 34-10-569

3-61ОСТ 34-10-569

17

1-17

2-17

3-65

18

1-18

2-18

3-69

19

1-19

2-19

3-73

20

1-20

2-20

3-77

21

1-21

2-21

3-81

22

1-22

2-01

3-01

23

1-23

2-02

3-05

24

1-24

2-03

3-09

25

1-25

2-04

3-13

26

1-26

2-05

3-17

27

1-27

2-06

3-21

28

1-28

2-07

3-25

29 ОСТ 34-10-569

1-29 ОСТ 34-10-569

2-08 ОСТ 34-10-569

3-29ОСТ 34-10-569

30 ОСТ 34-10-569

1-30 ОСТ 34-10-569

2-09 ОСТ 34-10-569

3-33ОСТ 34-10-569

31

1-31

2-10

3-37

32

1-32

2-11

3-41

33

1-33

2-12

3-45

34

1-34

2-13

3-49

35

1-35

2-14

3-53

36

1-36

2-15

3-57

37

1-37

2-16

3-61

38

1-38

2-17

3-65

39

1-39

2-01

3-01

40

1-40

2-02

3-05

41

1-41

2-03

3-09

42

1-42

2-04

3-13

43 ОСТ 34-10-569

1-43 ОСТ 34-10-569

2-05 ОСТ 34-10-569

3-17 ОСТ 34-10-569

44 ОСТ 34-10-569

1-44 ОСТ 34-10-569

2-06 ОСТ 34-10-569

3-21 ОСТ 34-10-569

45

1-45

2-07

3-25

46

1-46

2-08

3-29

47

1-47

2-09

3-33

48

1-48

2-10

3-37

49 ОСТ 34-10-569

1-49 ОСТ 34-10-569

2-11 ОСТ 34-10-569

3-41 ОСТ 34-10-569

Продолжение таблицы 2

Обозначение компенсатора

Поз. 4

Tpубка дренажная

Кол. 1

Поз. 5

Гайка колпачковая

Кол. 1

Поз. 6

Прокладка

Паронит ПОН 1

ГОСТ 481

Обозначение

Размеры, мм

Масса, кг

01 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

02

03

04

05

06

07

08

09

10

11

12

13

14

15 ОСТ 34-10-569

16 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

17

18

19

20

21

22

23

24

25

26

27

28

29 ОСТ 34-10-569

30 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

31

32

33

34

35

36

37

38

39

40

41

42

43 ОСТ 34-10-569

44 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

45

46

47

48

49 ОСТ 34-10-569

2 КОНСТРУКЦИЯ И РАЗМЕРЫ ПОЛУЛИНЗ

2.1. Конструкция и размеры полулинз должны соответствовать указанным на черт. 2 и в табл. 3.

_____________

* Размеры для справок

** Допуски на данные размеры обеспечиваются технологической оснасткой

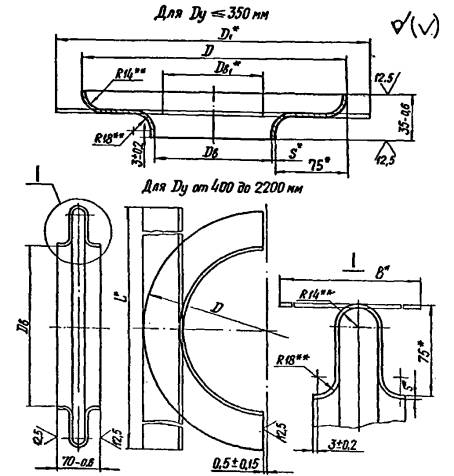

Чертеж 2

Таблица 3

Размеры в мм

Обозначение полулинзы

Давление условное Ру МПа, (кгс/см2)

Проход условный Dу

D

Dв

S

D1

Dв1

L

B

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

01 ОСТ 34-10-569

0,6 (6)

100

259

±1,2

104

+0,3

2,5

273

82

-

-

1,1

02

125

289

129

+0,4

299

107

1,2

03

150

309

154

324

132

1,3

04

200

369

±2,0

214

384

192

1,5

05

250

422

267

438

246

2,0

06

300

473

318

+0,6

488

296

2,4

07

350

525

370

540

348

2,8

08

400

575

420

-

-

780

193

3,1

09

450

627

472

862

3,4

10

500

679

524

945

3,6

11

600

779

624

1101

4,2

12

700

869

714

1242

4,7

13

800

967

812

1400

5,4

14

900

1067

±3,0

912

1555

6,2

15 ОСТ 34-10-569

1000

1167

1012

+1,0

1713

6,6

16 ОСТ 34-10-569

1200

1368

1212

3,0

2028

9,3

17 ОСТ 34-10-569

1400

1568

1412

2342

10,6

18

1600

1768

1612

2656

12,0

19

1800

1968

1812

2970

13,5

20

2000

2188

±5,0

2032

+1,6

3315

15,0

21

2200

2388

2232

3630

16,5

22

1,0 (10)

100

260

±1,2

104

+0,3

273

82

-

-

1,3

23

125

285

129

+0,4

299

107

1,4

24

150

310

154

324

132

1,6

25

200

370

±2,0

214

384

192

2,1

26

250

423

267

438

246

2,5

27

300

474

318

+0,6

488

296

2,8

28

350

526

370

540

348

3,2

29

400

576

420

-

-

780

193

3,5

30

450

628

472

862

4,0

31

500

680

524

945

4,3

32 ОСТ 34-10-569

600

780

624

1101

5,0

33

1,6 (16)

700

872

714

4

1242

7,5

34

800

970

812

1400

8,5

35

900

1070

±3,0

912

1556

9,5

36

1000

1170

1012

+1,0

1713

10,4

37

1200

1370

1212

2028

12,3

38

1400

1570

1412

2342

14,2

39

100

262

±1,2

104

+0,3

276

84

-

-

1,7

40

125

287

129

+0,4

301

109

1,9

41

150

312

154

326

134

2,2

42

200

372

±2,0

214

386

194

2,7

43 ОСТ 34-10-569

250

425

267

439

247

3,2

44 ОСТ 34-10-569

300

476

318

+0,6

492

298

3,7

45

350

528

370

542

350

4,2

46

400

578

420

-

-

780

193

5,0

47

450

630

472

862

5,5

48 ОСТ 34-10-569

500

682

524

945

6,0

49 ОСТ 34-10-569

600

782

624

1101

7,0

Пример условного обозначения полулинзы с диаметром Dв = 420 мм, D = 575 мм и толщиной стенки 2,5 мм:

Полулинза 1-08 ОСТ 34-10-569

2.2. Материал

2.3. Остальныс технические требования по ОСТ 34-10-581 и ТУ 34-10.10581-93.

3. КОНСТРУКЦИЯ И РАЗМЕРЫ ПАТРУБКОВ

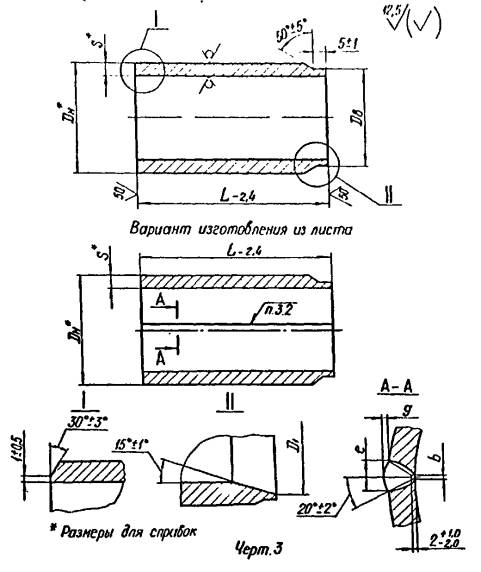

3.1 Конструкция и размеры патрубков должны соответствовать указанным на черт. 3 и в таблице 4.


Таблица 4

Размеры в мм

Обозначение патрубка

Dн

S

Dв

D1

L

b

c

g

Масса. кг

Материал

Номин.

Пред. откл..

Номин.

Пред. откл..

Номин

Пред. откл..

Номин.

Пред. откл..

Номин.

Пред. откл..

Марка стали

Технические требования

2-01 ОСТ 34-10-569

108

4

104

-0,35

-

-

150

-

-

-

-

-

-

1,2

Сталь 20 ГОСТ 1050

ТУ 14-3-190

2-02

133

429

-0,4

1,7

2-03

159

5

154

2,5

2-04

219

7

214

-0,45

4,6

2-05

273

8

267

-0,52

6,8

2-06

325

318

-0,57

8,1

2-07

377

9

370

12,0

2-08

426

420

-0,63

13,6

2-09

478

7

472

11,9

ГОСТ 10705 20 В

2-10

530

8

524

-0,7

15,2

11ГС, 17ПС ГОСТ 19281

ТУ 14-3-620

2-11 ОСТ 34-10-569

630

624

18,1

Сталь 20 ГОСТ 1050

ТУ 14-3-808

2-12 ОСТ 34-10-569

720

714

-0,8

21,1

17 ГС 17Г1С 17Г1С-у

ТУ 14-3-620

2-13

820

9

812

-0,9

27,0

2-14

920

10

912

906

+2,3

33,7

Сталь 20 ГОСТ 1050

ТУ 14-3-808

2-15

1020

1012

-1,05

1006

+2,6

200

49,8

17 ГС 17Г1С 17Г1С-у

ТУ 14-3-620

2-16

1220

11

1212

1206

65,6

2-17

1420

14

1412

-0,3

1406

+3,1

96,1

Сталь 20 ГОСТ 1050

ТУ 14-3-808

2-18

1620

1612

1606

+3,7

250

138

2-19

1820

10

1812

1806

1,0

±1,0

10

±2

1,0

±1,0

110

ГОСТ 1577

2-20

2040

2032

-0,5

2026

+4,4

123

2-21 ОСТ 34-10-569

2240

12

2232

2226

2,0

+1,0

-2,0

13

±3

163


Пример условного обозначения патрубка диаметром Dн = 219 мм с толщиной стенки S = 6 мм и длиной L = 150 мм:

Патрубок 2-04 ост 34-10-569

3.2. Сварка автоматическая или полуавтоматическая в углекислом газе. Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.

3.3. При изготовлении из листа предельные отклонения Dн по h14.

4. КОНСТРУКЦИЯ И РАЗМЕРЫ СТАКАНОВ

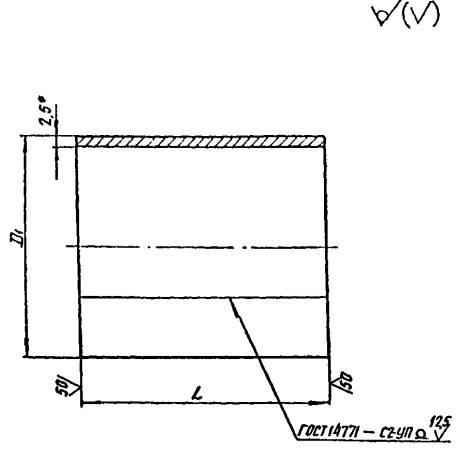

4.1. Конструкция и размеры стаканов должны соответствовать указанным на черт. 4 и в табл. 5.

_____________

* Размеры для справок

Чертеж 4

Таблица 5

Размеры в мм

Обозначение стакана

Проход условный Dу

D1

L

Длина развертки

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

3-01 ОСТ 34-10-569

100

97

-1,0

160

-2,4

300

0,95

3-02

230

1,37

3-03

290

1,72

3-04

360

-4,0

2,14

3-05

125

122

160

-2,4

378

1,19

3-06

230

1,71

3-07

290

2,15

3-08

360

-4,0

2,67

3-09

150

147

160

-2,4

454

1,43

3-10

230

2,05

3-11

290

2,58

3-12

360

-4,0

3,20

3-13

200

214

-1,3

160

-2,4

633

2,13

3-14

230

2,86

3-15

290

3,60

3-16

360

-4,0

4,47

3-17

250

256

160

-2,4

796

2,50

3-18

230

3,59

3-19

290

4,53

3-20

360

-4,0

5,62

3-21

300

306

160

-2,4

954

3,01

3-22

230

4,33

3-23

290

5,46

3-24 ОСТ 34-10-569

360

-4,0

6,78

3-25 ОСТ 34-10-569

350

356

-1,6

160

-2,4

1110

3,49

3-26

230

5,01

3-27

290

6,32

3-28

360

-4,0

7,84

3-29

400

409

160

-2,4

1277

4,00

3-30

230

5,75

3-31

290

7,26

3-32

360

-4,0

9,02

3-33

450

461

160

-2,4

1440

4,51

3-34

230

6,49

3-35

290

8,18

3-36

360

-4,0

9,90

3-37

500

511

160

-2,4

1600

5,01

3-38

230

7,21

3-39

290

9,09

3-40

360

-4,0

11,30

3-41

600

611

160

-2,4

1912

6,00

3-42

230

8,63

3-43

290

10,88

3-44

360

-4,0

13,51

3-45

700

701

160

-2,4

2194

6,88

3-46

230

9,89

3-47

290

12,47

3-48 ОСТ 34-10-569

360

-4,0

15,51

3-49 ОСТ 34-10-569

800

799

160

-2,4

2502

7,85

3-50

230

11,28

3-51

290

14,22

3-52

360

-4,0

17,67

3-53

900

897

160

-2,4

2816

8,83

3-54

230

12,69

3-55

290

16,01

3-56

360

-4,0

19,89

3-57

1000

997

-2,4

260

-2,4

3124

15,89

3-58

330

-4,0

20,17

3-59

390

23,24

3-60

450

27,50

3-61

1200

1195

260

-2,4

3746

19,09

3-62

330

-4,0

24,23

3-63

390

28,64

3-64

450

33,05

3-65

1400

1389

260

-2,4

4356

21,89

3-66

330

-4,0

27,78

3-67

390

32,82

3-68

450

37,87

3-69

1600

1589

360

5009

35,37

3-70

430

42,25

3-71

490

48,15

3-72 ОСТ 34-10-569

550

57,43

3-73 ОСТ 34-10-569

1800

1797

360

5638

39,70

3-74

430

47,55

3-75

490

54,18

3-76

550

60,82

3-77

2000

2017

-4,0

360

6329

44,68

3-78

430

53,38

3-79

490

60,83

3-80

550

68,28

3-81

2200

2213

360

6945

49,03

3-82

430

58,57

3-83

490

66,75

3-84 ОСТ 34-10-569

550

74,92

Пример условного обозначения стакана с диаметром D1 = 256 мм и длиной L = 230мм:

Стакан 348 ОСТ 34-10-569

4.2. Материал:

4.3. Остальные технические требования по ОСТ 34-10-581.

5 КОНСТРУКЦИЯ И РАЗМЕРЫ ДРЕНАЖНОЙ ТРУБКИ

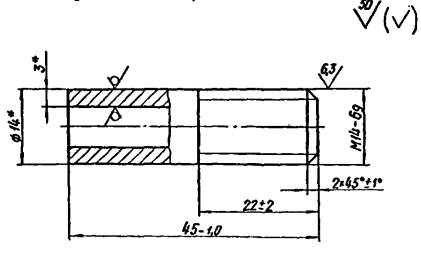

5.1. Конструкция и размеры дренажной трубка должны соответствовать указанным на черт. 5.

_____________

* Размеры для справок

Масса - не более 0,04 кг

Чертеж 5

Условное обозначение дренажной трубки:

Трубка дренажная 4-01 ОСТ 34-1--569

5.2. Материал: труба

5.3. Остальные технические требования по ОСТ 34-10-581.

6. КОНСТРУКЦИЯ И РАЗМЕРЫ КОЛПАЧКОВОЙ ГАЙКИ

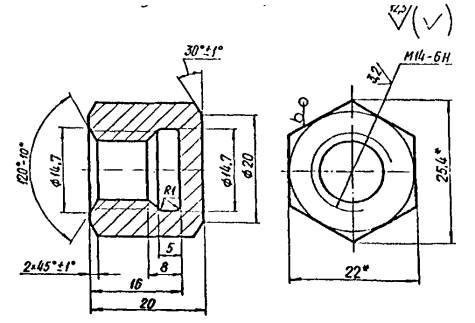

6.1. Конструкция и размеры колпачковой гайки должны соответствовать указанным на черт. 6.

_____________

* Размеры для справок

Масса - не более 0,05 кг

Чертеж 6

Условное обозначение колпачковой гайки.

Гайка колпачковая 5-01 ОСТ 34-10-569

6.2. Материал: шестигранник

6.3. Остальные технические требования по ОСТ 34-10-581.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации от 12 июля 1993 г. № 158.

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова.

ВЗАМЕН ОСТ 34-42-569-82

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначения НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 481-80

1.Табл. 2

ГОСТ 1050-88

3. Табл. 4, 6.2.

ГОСТ 1577-81

2.2., 3. Табл. 4

ГОСТ 2246-70

1.2., 3.2.

ГОСТ 2879-88

6.2.

ГОСТ 5520-79

2.2.

ГОСТ 8733-87

5.2.

ГОСТ 8734-75

5.2.

ГОСТ 10705-80

3. Табл. 4

ГОСТ 14771-76

1. Черт.,4. Черт. 4

ГОСТ 16523-89

2.2., 4.2.

ГОСТ 19281-89

3. Табл. 4

ГОСТ 19903-74

4.1.

ТУ 14-3-190-82

3. Табл. 4

ТУ 14-3-620-77

3. Табл. 4

ТУ 14-3-808-78

3. Табл. 4

ОСТ 34-10-581-93

1.4., 4.2., 5.3., 6.3.

ТУ 34-10.10581-93

1.4., 2.3.

СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
