Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
МОЩНОСТИ УЛЬТРАЗВУКА В ВОДЕ
В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,5 ДО 12 МГц







Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП ВНИИФТРИ) Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 марта 2006 г. № 25-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 8.616-2006

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ УЛЬТРАЗВУКА В ВОДЕ
В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,5 ДО 12 МГц

Дата введения - 2006-11-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему [рисунок А.1 (приложение А)] для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 12 МГц и устанавливает порядок передачи размера единицы мощности ультразвука - ватта (Вт) - в воде от государственного специального эталона единицы мощности ультразвука в воде с помощью вторичных эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Эталоны

2.1 Государственный специальный эталон единицы мощности ультразвука в воде

2.1.1 Государственный специальный эталон единицы мощности ультразвука в воде (далее - государственный специальный эталон) состоит из комплекса следующих средств измерений:

- эталонных измерителей мощности ультразвука ЭИМУ-1 и ЭИМУ-2;

- комплекта эталонных излучателей;

- установки линейного сканирования, включающей в себя:

- измерительный бак с координатно-поворотными устройствами для позиционирования гидрофона и излучателя;

- высокочастотные гидрофоны;

- цифровой осциллограф;

- генератор сигналов;

- частотомер;

- вольтметр;

- персональный компьютер.

2.1.2 Диапазон значений мощности ультразвука в воде в диапазоне частот от 0,5 до 12 МГц, воспроизводимых государственным специальным эталоном, составляет от 0,005 до 12 Вт.

2.1.3 Государственный специальный эталон обеспечивает воспроизведение размера единицы мощности ультразвука в воде с относительным среднеквадратичным отклонением S₀, не превышающим 2 % - 3 % при 10 независимых наблюдениях. Неисключенная систематическая погрешность θ₀, %, не превышает

θ₀ £ [0,05 + (1/Р)]100,

где Р - измеряемая мощность, мВт.

Стандартная неопределенность результатов измерений государственным специальным эталоном составляет:

 - оцененная по типу А.......................................... 0,6 % - 2,1 %;

 - оцененная по типу В.......................................... 1,4 % - 3,3 %;

 - суммарная стандартная неопределенность..... 1,7 % - 3,5 %.

Расширенная неопределенность результатов измерений государственным специальным эталоном составляет 3,5 % - 7 % при доверительной вероятности 0,99.

2.1.4 Государственный специальный эталон применяют для передачи размера единицы мощности ультразвука в воде в диапазоне частот от 0,5 до 12 МГц методом прямых измерений (при допускаемых доверительных границах погрешности δ₀ = 3 % ... 5 %) вторичным эталонам, а также рабочим средствам измерений с помощью эталонных излучателей, входящих в состав государственного специального эталона.

2.2 Вторичные эталоны

2.2.1 В качестве вторичных эталонов единицы мощности ультразвука в воде используют:

- комплекты эталонных излучателей (пьезокерамических преобразователей различной толщины), обеспечивающие передачу размера единицы мощности ультразвука в воде в диапазоне мощностей от 0,005 до 5 Вт в диапазоне частот от 0,5 до 10 МГц;

- эталонные монокристаллические излучатели (высокодобротные преобразователи на монокристаллах ниобата лития), обеспечивающие передачу размера единицы мощности ультразвука в воде в диапазоне от 0,01 до 15 Вт на фиксированных (резонансных) частотах в диапазоне от 0,5 до 12 МГц.

2.2.2 Относительные среднеквадратичные отклонения δ₀ результатов сличений комплектов эталонных излучателей и эталонных монокристаллических излучателей с государственным специальным эталоном не превышают 3 % - 5 %.

2.2.3 Предел допускаемых относительных погрешностей  комплекта эталонных излучателей не превышает 7 % - 12 %.

2.2.4 Предел допускаемых относительных погрешностей  монокристаллических эталонных излучателей не превышает 5 % - 10 %.

2.2.5 Комплекты эталонных излучателей и монокристаллические эталонные излучатели применяют для передачи размера единицы мощности ультразвука в воде методом прямых измерений рабочим средствам измерений.

3 Рабочие средства измерений

3.1 В качестве рабочих средств измерений используют измерители мощности ультразвукового излучения в воде в диапазоне от 0,005 до 15 Вт и частотном диапазоне от 0,5 до 12 МГц.

3.2 Пределы допускаемых относительных погрешностей δ₀ (доверительных погрешностей) рабочих средств измерений - измерителей мощности ультразвукового излучения в воде (при доверительной вероятности Р = 0,95) составляют от 8 % до 20 %.

Приложение А

(обязательное)

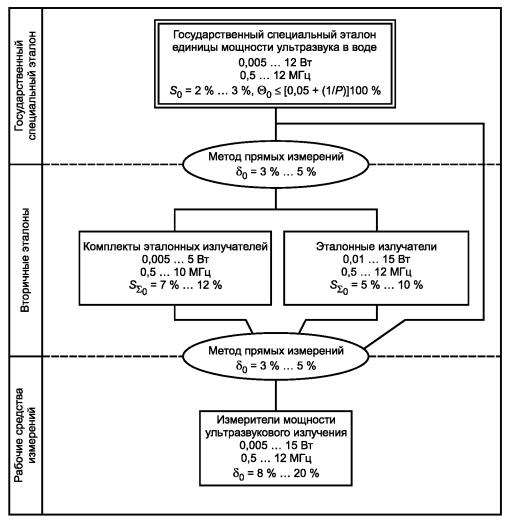

Государственная поверочная схема
для средств измерений мощности ультразвука в воде
в диапазоне частот от 0,5 до 12 МГц

Рисунок А.1
