ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ



МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ПОСТОЯННОГО
ТОКА ИЗМЕРИТЕЛЬНЫЕ ВЫСОКОВОЛЬТНЫЕ.
МЕТОДЫ И СРЕДСТВА ПОВЕРКИ



РД 50-363-82







Москва
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1983



РАЗРАБОТАНЫ Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ:

Э.Н. Журавлев (руководитель темы), Т.В. Мишук, В.С. Штиллерман

ВНЕСЕНЫ Государственным комитетом СССР по стандартам

Член Госстандарта Л.К. Исаев

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24 ноября 1982 г. № 4443



РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ Делители напряжения постоянного тока измерительные высоковольтные. Методы и средства поверки

РД 50-363-82 Введены впервые

Утверждены Постановлением Госстандарта от 24 ноября 1982 г. № 4443, срок введения установлен

с 01.07.1985 г.



Настоящие методические указания распространяются на измерительные делители высокого напряжения постоянного тока (далее - делители), предназначенные для масштабного преобразования при измерении высокого напряжения постоянного тока до 100 кВ, применяемые совместно с цифровыми вольтметрами постоянного тока и электростатическими вольтметрами, и устанавливают методы и средства их первичной и периодической поверок.

Нормативно-технические характеристики делителей приведены в справочном приложении 1.

Руководящий документ не распространяется на измерительные делители напряжения постоянного тока с номинальными напряжениями до 2000 В.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в табл. 1.

Таблица 1

Примечание. Операции по п. 6.9 производят только при выпуске из производства и после ремонта.

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны применяться средства, указанные в табл. 2.

2.2. Вместо указанных в табл. 2 средств поверки допускается применение отдельных, вновь разработанных или находящихся в обращении средств поверки, прошедших государственную метрологическую аттестацию по ГОСТ 8.382-80 или государственные испытания по ГОСТ 8.001-80.

Таблица 2

При этом погрешность поверки не должна превышать 0,2 предела допускаемой погрешности поверяемого делителя.

2.3. Средства поверки должны иметь действующие свидетельства о государственной поверке или государственной метрологической аттестации и быть в исправном состоянии.

3. УСЛОВИЯ ПОВЕРКИ

Условия поверки должны соответствовать требованиям ГОСТ 8.395-80, ГОСТ 22261-76 и нормальным условиям применения средств поверки.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГОСТ 12.2.003-74, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.2.007.7-75, ГОСТ 12.2.007.13-75, ГОСТ 12.2.007.14-75, ГОСТ 22261-76.

4.2. При проведении поверки делителей необходимо соблюдать требования ГОСТ 12.1.019-79, ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования безопасности НТД на средства поверки и поверяемые делители.

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

5.1. Выдержка в условиях, соответствующих разд. 3, средств поверки и поверяемого делителя в течение времени, установленного в НТД.

5.2. Организационные и технические мероприятия по обеспечению безопасности - в соответствии с разд. 4.

5.3. Установка средств поверки и поверяемого делителя в рабочее положение в соответствии с НТД и схемой поверки.

5.4. Включение и подготовка к работе средств поверки в соответствии с НТД.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр

При внешнем осмотре делителя устанавливают его соответствие следующим требованиям:

комплектность и маркировка должны соответствовать НТД на поверяемый делитель (далее нормированным требованиям);

контактные выводы, зажимы и коаксиальные разъемы должны быть исправны;

наружные поверхности делителя не должны иметь дефектов покрытий, загрязнений;

наружные детали делителя должны быть надежно закреплены.

6.2. Проверка электрических характеристик соединительного кабеля

6.2.1. При проверке электрических характеристик соединительного кабеля кабель отключают от поверяемого делителя и средств поверки.

Применение. Допускается не проводить операции по п. 6.2, если для отключения кабеля требуется разборка делителя.

6.2.2. Сопротивления токоведущих цепей R_т соединительного кабеля измеряют при помощи моста постоянного тока, подключая его входные зажимы к металлическим элементам разъемов кабеля, соединенным с центральной токопроводящей жилой, а затем - к металлическим элементам этих разъемов, соединенным с оболочкой.

Если измеренные значения R_т превышают предельные значения R_т._д, установленные в НТД на поверяемый делитель (далее нормированные значения), кабель бракуют и заменяют годным. Дальнейшие операции поверки до замены кабеля и повторения операций по п. 6.2.2 не проводят.

Примечание. Допускается проведение операций по п. 6.2.2 при помощи других средств измерений, указанных в НТД на поверяемый делитель.

6.2.3. Электрическую прочность и сопротивление изоляции между центральной токоведущей жилой и оболочкой соединительного кабеля R_и проверяют измерением R_и при помощи мегаомметра, подключая его входные зажимы к соответствующим металлическим элементам одного из разъемов кабеля, соединенным с центральной токопроводящей жилой и оболочкой.

Если измеренное значение R_и меньше нормированного значения R_и.д, указанного в НТД на поверяемый делитель, кабель бракуют и заменяют его годным. При замене кабеля повторяют операции по пп. 6.2.2 и 6.2.3.

Примечание. Допускается проверку электрической прочности и сопротивления изоляции соединительного кабеля проводить в соответствии с НТД на поверяемый делитель.

6.3. Определение входного и выходного сопротивлений делителя

6.3.1. Определение входного и выходного сопротивлений делителя проводят на испытательном поле. Делитель отсоединяют от средств поверки, отключая соответствующие провода и кабели, и к выходному зажиму и зажиму заземления или к выходному разъему делителя (далее к выходу делителя) подключают резистор, являющийся эквивалентом постоянной нагрузки (в соответствии с НТД на делитель).

Примечание. Допускается операции по п. 6.3 проводить без отключения цепей заземления и соединительного кабеля (если он отключен от других средств измерений), а также вне испытательного поля.

6.3.2. Определение входного сопротивления делителя R_вх проводят путем измерения R_вх при помощи моста постоянного тока, подключая его входные зажимы к входному зажиму и зажиму заземления этого делителя (далее к входу делителя).

Отклонение DR_вх измеренного значения R_вх от нормированного номинального значения R_вх.н, %, вычисляют по формуле

                                              (1)

Если DR_вх превышает нормированное значение DR_вх.д, делитель бракуют, и дальнейшие операции поверки не проводят.

6.3.3. Определение выходного сопротивления делителя R_вых проводят путем измерения R_вых при помощи моста постоянного тока, подключая его входные зажимы к выходу делителя.

Отклонение DR_вых измеренного значения R_вых от нормированного номинального значения R_вых.н, %, вычисляют по формуле

                                      (2)

Если R_вых превышает нормированное значение D R_вых.д, делитель бракуют, и дальнейшие операции поверки не проводят.

6.3.4. Для делителей, имеющих несколько ступеней деления, повторяют операции п. 6.3 на каждой из ступеней.

6.4. Определение сопротивления нормирующего резистора

Определение сопротивления R_нр нормирующего резистора проводят путем измерения R_нр при помощи моста постоянного тока.

Отклонение DR_нр измеренного значения сопротивления R_нр от нормированного номинального значения R_нр.н, %, вычисляют по формуле

                                        (3)

Если DR_нр превышает предел допускаемого значения погрешности нормирующего резистора DR_нр.д [см. приложение 1, формулу (10)], нормирующий резистор бракуют и заменяют годным.

6.5. Опробование

Собирают схему (рис. 1). Переключают цифровой вольтметр ИП на предел измерений, соответствующий нормированному пределу допускаемого значения напряжения постоянного тока на выходе поверяемого делителя при перенапряжениях U_вых.д.

Рис. 1. Схема опробования делителя:

ИВН - источник высокого напряжения постоянного тока; ДН - делитель поверяемый; ИП - вольтметр цифровой постоянного тока

Включают источник высокого напряжения постоянного тока ИВН (далее источник высокого напряжения) в соответствии с инструкцией по эксплуатации на него.

Напряжение на выходе источника высокого напряжения повышают плавно или ступенями за время не менее 2 мин до значения, равного номинальному входному напряжению U_вх.и поверяемого делителя ДН, контролируя это значение по показаниям контрольного вольтметра источника высокого напряжения и цифрового вольтметра ИП и выдерживают установленное напряжение не менее 2 мин.

Напряжение на выходе источника высокого напряжения повышают до значения, равного нормированному пределу допускаемого значения напряжения постоянного тока на входе поверяемого делителя при перенапряжениях U_вх.д, контролируя значение этого напряжения по показаниям контрольного вольтметра источника высокого напряжения, и выдерживают установленное напряжение в течение нормированного времени. Напряжение на выводе поверяемого делителя U_вых контролируют при помощи цифрового вольтметра ИП.

Если значение U_вых превышает нормированный предел допускаемого значения напряжения постоянного тока на выходе поверяемого делителя при перенапряжениях U_вых.д, делитель бракуют.

Затем напряжение на выходе источника высокого напряжения снижают до нуля и выключают источник.

6.6. Определение относительной основной погрешности делителя

Определение относительной основной погрешности поверяемого делителя проводят одним из методов, указанных в табл. 3, не менее чем в трех точках диапазона измерений при значениях напряжения U_вх на входе делителя: (0,1 - 0,2), (0,4 - 0,6), (0,8 - 1,0) U_вх.н, в том числе при U_вх = U_вх.н (см. п. 6.8).

Таблица 3

6.6.1. Определение относительной основной погрешности поверяемого делителя методом, указанным в п. 1 табл. 3, в j-и нормированной точке диапазона измерений проводят в последовательности:

собирают схему (рис. 2);

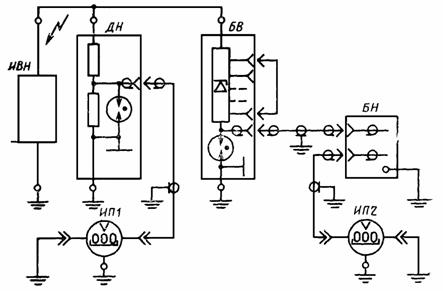

Рис. 2. Схема определения относительной основной погрешности делителя методом, указанным в п. 1 табл. 3:

ИВН - источник высокого напряжения постоянного тока; ДН - делитель поверяемый; БВ - блок высокого напряжения образцового средства поверки ДВИНА-100; БН - блок низкого напряжения образцового средства поверки ДВИНА-100; ИП1 - вольтметр цифровой постоянного тока; ИП2 - вольтметр цифровой постоянного тока

переключают образцовое средство поверки дифференциального типа ДВИНА-100 (далее устройство ДВИНА-100) на предел измерений, соответствующий нормированной точке диапазона измерений на входе поверяемого делителя, в которой проводят определение относительной основной погрешности;

переключают цифровой вольтметр ИП1 на выходе поверяемого делителя на соответствующий предел измерения напряжения;

подключают параллельно входу цифрового вольтметра ИП1 - при использовании цифрового вольтметра на пределах измерений 1 и 10 В (см. приложение 1) нормирующий резистор для обеспечения работы делителя в режиме с постоянной нагрузкой;

включают источник высокого напряжения в соответствии с инструкцией по эксплуатации и повышают напряжение на выходе этого источника за время не менее 1 мин, контролируя напряжение по цифровому вольтметру ИП1, до появления показаний на цифровом вольтметре ИП2;

переводят цифровые вольтметры ИП1 и ИП2 в режим однократного запуска и проводят одновременный отсчет показаний цифровых вольтметров ИП1 и ИП2;

повторяют наблюдения 9 раз;

результаты наблюдений заносят в протокол, форма которого приведена в обязательном приложении 2;

понижают напряжение на выходе источника высокого напряжения до нуля и выключают его;

определяют действительное значение коэффициента деления k_д поверяемого делителя в j-й нормированной точке диапазона измерений для l-го наблюдения по формуле

                                                          (4)

где U_нj - номинальное значение напряжения устройства ДВИНА-100 в j-й нормированной точке диапазона измерений, В; U_2l - показания цифрового вольтметра ИП2 для l-го наблюдения в j-й нормированной точке диапазона измерений, В; U_2l - показания цифрового вольтметра ИП1 для l-го наблюдения в j-й нормированной точке диапазона измерений, В;

результаты вычислений заносят в протокол (см. приложение 2).

Операции проводят для каждой нормированной точки диапазона измерений поверяемого делителя.

Для делителей, имеющих несколько ступеней деления, операции п. 6.6.1 повторяют на каждой из ступеней деления.

6.6.2. Определение относительной основной погрешности делителя в j-й нормированной точке диапазона измерений методом, указанным в п. 2 табл. 3:

собирают схему (рис. 3);

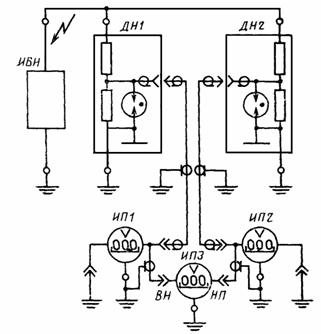

Рис. 3. Схема определения относительной основной погрешности делителя методами, указанными в пп. 2 и 3 табл. 3:

ИВН - источник высокого напряжения постоянного тока испытательного стенда или образцового средства измерений УПК-100 (типа ИВН-100 или Б5-24А); ДН1 - делитель поверяемый; ДН2 - делитель образцовый или делитель из состава образцового средства измерений УПК-100 (типа ДНВ-100 или ДНВ-10А); ИП1 - вольтметр цифровой постоянного тока, ИП2 - вольтметр цифровой постоянного тока (при применении делителей типа ДНВ-100 или ДНВ-10А - из состава образцового средства измерений УПК-100); ИП3 - вольтметр цифровой постоянного тока (применяется только при поверке методом, указанным в п. 3 табл. 3)

переключают образцовое средство поверки УПК-100 (далее - устройство УПК-100) или образцовый делитель в режим измерений, соответствующий нормированной точке диапазона измерений на входе поверяемого делителя, в которой проводят определение относительной основной погрешности;

переключают цифровые вольтметры ИП1 и ИП2 на выходах образцового и поверяемого делителей на соответствующие пределы измерений напряжения;

подключают параллельно входам цифровых вольтметров ИП1 и ИП2 - при использовании цифровых вольтметров на пределах измерений 1 и 10 B (см. приложение 1) нормирующие резисторы для обеспечения работы делителей в режиме с постоянной нагрузкой;

включают источник высокого напряжения в соответствии с инструкцией по эксплуатации и повышают напряжение на выходе этого источника за время не менее 1 мин до значения, соответствующего нормированной точке диапазона измерений на входе поверяемого делителя, контролируя напряжение по цифровому вольтметру ИП2;

переводят цифровые вольтметры ИП1 и ИП2 в режим однократного запуска и проводят одновременный отсчет показаний цифровых вольтметров ИП1 и ИП2;

повторяют наблюдения 9 раз;

результаты наблюдений заносят в протокол, форма которого приведена в обязательном приложении 2;

понижают напряжение на выходе источника высокого напряжения до нуля и выключают источник;

определяют действительное значение коэффициента деления k_д поверяемого делителя в j-й нормированной точке диапазона измерений для l-го наблюдения по формуле

                                                               (5)

где k_o - номинальный коэффициент деления образцового делителя; U₁₁ - показания цифрового вольтметра ИП1 для l-го наблюдения в j-й нормированной точке диапазона измерений, В; U₂₁ - показания цифрового вольтметра ИП2 для l-го наблюдения в j-й нормированной точке диапазона измерений, В;

результаты вычислений заносят в протокол, форма которого приведена в обязательном приложении 2.

Операции проводят для каждой нормированной точки диапазона измерений поверяемого делителя.

Для делителей, имеющих несколько ступеней деления, операции п. 6.6.2 повторяют на каждой из ступеней деления.

6.6.3. Определение относительной основной погрешности делителя методом, указанным в п. 3 табл. 3.

При этом должны быть выполнены следующие требования:

номинальные коэффициенты деления, номинальные входные и выходные сопротивления, пределы измерений напряжения постоянного тока на входе и выходе образцового и поверяемого делителя должны быть равны;

предел допускаемого значения относительной основной погрешности образцового делителя должен быть не более 0,2 предела допускаемой относительной основной погрешности поверяемого делителя;

предел допускаемого значения напряжения на выходе образцового и поверяемого делителей при перегрузках по напряжению должен быть не более 120 В;

нижний предел измерений напряжения постоянного тока на выходе делителей должен быть не менее 1 В;

изоляция между входной измерительной цепью цифрового вольтметра постоянного тока ИП3 и заземленным корпусом этого цифрового вольтметра должна выдерживать воздействие напряжения переменного тока частотой 50 Гц действующим значением не менее 1000 В в течение 1 мин при сопротивлении изоляции не менее 1000 МОм;

входной зажим НП цифрового вольтметра постоянного тока ИП3, соответствующий выводу низкого напряжения вольтметра, должен быть соединен с выходом образцового делителя.

Для определения относительной основной погрешности делителя в j-й нормированной точке диапазона измерений выполняют следующие операции:

собирают схему (см. рис. 3);

переключают цифровые вольтметры ИП1, ИП2, ИП3 на соответствующие пределы измерения напряжения,

Примечание. Цифровой вольтметр ИП2 устанавливать не обязательно. При отсутствии в схеме цифрового вольтметра ИП2 параллельно выходу образцового делителя ДН2 подключают эквивалент нагрузки (R_н = 10 МОм);

подключают параллельно входам цифровых вольтметров ИП1 и ИП2 или параллельно выходам делителей - при использовании цифровых вольтметров на пределах измерений 1 и 10 В (см. приложение 1) нормирующие резисторы для обеспечения работы делителей в режиме с постоянной нагрузкой;

включают источник высокого напряжения в соответствии с инструкцией по эксплуатации, и повышают напряжение на выходе этого источника за время не менее 1 мин до значения, соответствующего нормированной точке диапазона измерений на входе поверяемого делителя, контролируя напряжение по цифровому вольтметру ИП1;

переводят цифровые вольтметры ИП1 и ИП3 в режим однократного запуска и проводят одновременный отсчет показаний цифровых вольтметров ИП1 и ИП3;

повторяют наблюдения 9 раз;

результаты наблюдений заносят в протокол, форма которого приведена в обязательном приложении 2;

понижают напряжение на выходе источника высокого напряжения до нуля и выключают источник;

определяют действительное значение коэффициента деления k_д поверяемого делителя в j-й нормированной точке диапазона измерений для l-го наблюдения по формуле

                                                       (6)

где U₃₁ - показание цифрового вольтметра ИП3 для l-го наблюдения в j-й нормированной точке диапазона измерений, В; U₁₁ - показание цифрового вольтметра ИП1 для l-го наблюдения в j-й нормированной точке диапазона измерений, В; k_o - номинальный коэффициент деления образцового делителя;

результаты вычислений заносят в протокол, форма которого приведена в обязательном приложении 2.

Операции повторяют для каждой нормированной точки диапазона измерений поверяемого делителя.

Для делителей, имеющих несколько ступеней деления, операции п. 6.6.3 повторяют на каждой из ступеней деления.

6.6.4. Обработка результатов наблюдений:

по результатам наблюдений определяют l-ю реализацию относительной основной погрешности делителя D_ol в j-й нормированной точке диапазона измерений, %, по формуле

                                                     (7)

где k_дl - действительный коэффициент деления делителя для l-го наблюдения в j-й нормированной точке диапазона измерений, определенный одним из методов, указанных в табл. 3; k_н - номинальный коэффициент деления делителя;

проводят оценку систематической составляющей относительной основной погрешности делителя  в j-й нормированной точке диапазона измерений, %, по формуле

                                                            (8)

где п = 10 - число результатов наблюдений;

проводят оценку среднего квадратического отклонения  случайной составляющей относительной основной погрешности делителя в j-й нормированной точке диапазона измерений, %, по формуле

                                                (9)

находят доверительные границы неисключенного остатка систематической составляющей относительной погрешности результата измерения Θ в j-й нормированной точке диапазона измерений делителя, в процентах, согласно ГОСТ 8.207-76.

Примечание. В качестве границ Θ_i при вычислении Θ принимают пределы допускаемых относительных основных погрешностей для j-й нормированной точки диапазона измерений, в процентах, образцовых средств измерений: ДВИНА-100 и ИП1 - для метода 1 (табл. 3); ДН2, ИП1 и ИП2 - для метода 2 (табл. 3); ДН2 - для метода 3 (табл. 3).

Другие составляющие Θ допускается не учитывать;

находят верхнюю D_o.в и нижнюю D_o.н границы относительной основной погрешности делителя, %, по формулам:

                                                         (10)

                                                         (11)

где K = 1,8 при доверительной вероятности Р = 0,95, K = 2,0 при доверительной вероятности Р = 0,99.

Если верхняя D_o.в или нижняя D_o.н граница относительной основной погрешности делителя превышает по абсолютному значению соответствующий нормированный предел D_o.д допускаемого значения относительной основной погрешности делителя, установленный в НТД, делитель бракуют и дальнейшие операции поверки не проводят.

6.7. Проверка электрической прочности изоляции измерительной цепи делителя

Проверка электрической прочности изоляции измерительной цепи делителя проводится по методике, установленной в НТД на делитель конкретного типа.

6.8. Проверка относительной основной погрешности делителя

При проверке относительной основной погрешности делителя повторяют операции п. 6.6 в нормированной точке диапазона измерений, соответствующей верхнему пределу измерения напряжения постоянного тока на входе поверяемого делителя U_вх.пв (номинальному напряжению поверяемого делителя U_вх.н), и определяют оценку  систематической составляющей относительной основной погрешности делителя, в процентах, для этой нормированной точки диапазона измерений.

Если  превышает  для той же нормированной точки диапазона измерений (см. п. 6.6.4) более, чем на 0,2 , делитель бракуют и дальнейшие операции поверки не проводят.

6.9. Определение изменения относительной основной погрешности делителя от самонагрева

Определение изменения относительной основной погрешности делителя от самонагрева проводят при значении напряжения на входе поверяемого делителя, соответствующем номинальному напряжению поверяемого делителя U_вх.н, в течение времени, установленного в НТД на делитель конкретного типа, путем выполнения операций п. 6.6 и определения оценки систематической составляющей  относительной основной погрешности в начале проверки, не менее одного раза за время проверки и по окончании нагрева делителя.

Если изменение оценки систематической составляющей  относительной основной погрешности делителя превышает 0,2 , делитель бракуют и дальнейшие операции поверки не проводят.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1. Положительные результаты государственной поверки делителей оформляют выдачей свидетельства по форме, установленной Госстандартом, и клеймением делителей способами и в местах, указанных в НТД на делители конкретного типа. При необходимости на оборотной стороне свидетельства или в паспорте делителя приводят результаты поверки, подписанные поверителем.

7.2. Положительные результаты ведомственной поверки делителей оформляют в порядке, установленном ведомственной метрологической службой.

7.3. Аттестацию делителей в качестве образцовых средств измерений проводят в соответствии с ГОСТ 8.382-80.

7.4. Делители, не удовлетворяющие требованиям настоящего РД, к применению и выпуску в обращение не допускают, имеющиеся на них клейма гасят, и выдают извещения о непригодности делителей с указанием причин.

ПРИЛОЖЕНИЕ 1

Справочное

НОРМАТИВНО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНЫХ ДЕЛИТЕЛЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.1. Делители высокого напряжения постоянного тока (далее - делители) изготовляют в соответствии с требованиями ГОСТ 22261-76, стандартов и (или) технических условий на делители конкретного типа, по рабочим чертежам, утвержденным в установленном порядке.

1.2. Условия применения и предельные условия транспортирования делителей по ГОСТ 22261-76 для средств измерений 1 и 2 групп и по ГОСТ 15150-69 для климатического исполнения УХЛ и категорий размещения 4.1 и 4.2.

1.3. Делители изготовляют с одной или несколькими ступенями деления (с одним или несколькими коэффициентами деления) по схеме с постоянным сопротивлением измерительной цепи и последовательным соединением резисторов, образующих плечо высокого напряжения и плечо низкого напряжения.

1.4. Делители предназначены для работы с постоянной нагрузкой, подключенной к выходу делителя.

1.5. Делители снабжают расположенным в корпусе (встроенным) устройством для подстройки коэффициентов деления.

1.6. Делители снабжают встроенным устройством защиты выходной измерительной цепи и подключенных к выходу средств измерений (вольтметров), от перенапряжений и обрыва резисторов плеча низкого напряжения.

2. МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Комплексы нормируемых метрологических характеристик делителей соответствуют требованиям ГОСТ 8.009-72.

2.2. Для делителей с несколькими ступенями деления метрологические характеристики нормируют для каждой ступени деления.

2.3. Метрологические характеристики делителей составляют из числа следующих:

k_н - номинальный коэффициент деления;

U_вх.пв и U_вых.пв - верхние пределы измерения напряжения постоянного тока на входе и на выходе делителя соответственно;

U_вх.пн и U_вых.пн - нижние пределы измерения напряжения постоянного тока на входе и на выходе делителя соответственно;

U_вх.н - номинальное напряжение на входе делителя, равное верхнему пределу измерения напряжения на входе делителя (U_вх.н = U_вх.пв);

U_вых.н - номинальное напряжение на выходе делителя, равное верхнему пределу измерения напряжения на выходе делителя (U_вых.н = U_вых.пв);

I_н - номинальный ток в измерительной цепи делителя при номинальном напряжении U_вх.н на входе делителя;

U_вх.д - предел допускаемого значения напряжения постоянного тока на входе делителя при перенапряжениях;

U_вых.д - предел допускаемого значения напряжения постоянного тока на выходе делителя при перенапряжениях;

D_o.д - предел допускаемого значения относительной основной погрешности;

Dt_д - наибольшее допускаемое изменение погрешности в диапазоне температур окружающего воздуха в рабочих условиях применения;

R_вх.н - номинальное значение входного сопротивления делителя с учетом сопротивления нагрузки, подключенной к выходу делителя;

R_вых.н - номинальное значение выходного сопротивления делителя с учетом сопротивления нагрузки, подключенной к выходу делителя;

R_вх.д - предел допускаемого значения отклонения входного сопротивления делителя от номинального значения R_вх.н;

R_вых.д - предел допускаемого значения отклонения выходного сопротивления делителя от номинального значения R_вых;

R_н.н - номинальное значение сопротивления нагрузки, подключенной к выходу делителя;

DR_н.д - предел допускаемого значения отклонения сопротивления нагрузки от номинального значения R_н.н.

Кроме того, устанавливают, при необходимости, следующие метрологические характеристики делителей:

класс точности по ГОСТ 8.401-80;

D_о.с.д - предел допускаемого значения систематической составляющей относительной основной погрешности;

 - предел допускаемого значения среднего квадратического отклонения случайной составляющей относительной основной погрешности;

R_нр.н - номинальное значение сопротивления нормирующего резистора, подключенного к выходу делителя для обеспечения режима работы с постоянной нагрузкой;

DR_нр.д - предел допускаемого значения погрешности нормирующего резистора;

R_т.д - предел допускаемого значения сопротивления токоведущих цепей соединительного кабеля;

R_н.д - предел допускаемого значения сопротивления изоляции соединительного кабеля между токоведущими цепями.

2.4. При нормировании метрологических характеристик делителей применяются следующие способы и формы представления характеристик:

номинальный коэффициент деления k_н определяют по формуле

                                                           (1)

и выбирают из ряда: 1000; 10000. Допускается номинальный коэффициент k_н выбирать из ряда: 100; 200; 500; 2000; 5000;

верхний предел измерения напряжения U_вх.пв на входе делителя выбирают из ряда: 5000; 10000; 50000; 100000 В. Допускается верхний предел измерения напряжения на входе делителя выбирать из ряда: 2000; 3000; 4000; 6000; 8000; 12000; 15000; 20000; 25000; 30000; 40000; 60000; 80000 В;

верхний предел измерения напряжения U_вых.пв на выходе делителя выбирают в соответствии с формулой (1). Рекомендуется устанавливать верхний предел измерения напряжения на выходе делителя не более 100 В;

нижний предел измерения напряжения U_вх.пв на входе делителя определяют по формуле

U_вх.пв = k_нU_вых.пн;                                                           (2)

нижний предел измерения напряжения U_вых.пн на выходе делителя рекомендуется выбирать не менее 1 В;

номинальный ток I_н в измерительной цепи делителя выбирают из ряда: 0,5; 1; 2 мА. Допускается номинальный ток в измерительной цепи делителя выбирать из ряда: 0,2; 0,3; 0,4; 0,6; 0,8; 1,2; 1,5; 2,5; 3; 4; 5 мА;

предел допускаемого значения U_вх.д напряжения постоянного тока на входе делителя при перенапряжениях определяют по формуле

U_вх.д = 1,2 U_вх.пв;                                                            (3)

предел допускаемого значения U_вых.д напряжения постоянного тока на выходе делителя при перенапряжениях рекомендуется устанавливать не более 500 В;

предел допускаемого значения D_о.д относительной основной погрешности делителя устанавливают в соответствии с ГОСТ 8.401-80 от 0,1 до 2,0 %;

наибольшее допускаемое изменение относительной основной погрешности D_tд в диапазоне температур, окружающего воздуха в рабочих условиях применения, %, рекомендуется устанавливать не более значения, определяемого по формуле

D_tд = 0,5D_о.д;                                                                  (4)

номинальное значение R_вх.н, входного сопротивления делителя определяют по формуле

                                                                (5)

номинальное значение R_вых.н выходного сопротивления делителя определяют по формуле

                                                            (6)

пределы допускаемых значений DR_вх.д и DR_вых.д отклонений входного и выходного сопротивлений делителя от номинальных значений R_вх.н и R_вых.н, %, определяют по формуле

DR_вх.д = DR_вых.д = 0,5 D_о.д ;                                                (7)

номинальное значение R_н.н сопротивления нагрузки, подключенной к выходу делителя, устанавливают равным 10 МОм;

Примечание. В качестве нагрузки делителя применяют цифровые вольтметры с входным сопротивлением R_в = 10 МОм в диапазонах измерений 0 - 100 В и 0 - 1000 В и входным сопротивлением R_в = 1000 МОм в диапазонах измерений 0 - 1 В и 0 - 10 В, а также электростатические вольтметры с входным сопротивлением R_в = 10 ГОм и более.

Для обеспечения работы делителя в режиме с постоянной нагрузкой при использовании вольтметров, у которых R_в ³ 1000 МОм, применяют нормирующий резистор;

номинальное значение R_нр.н сопротивления нормирующего резистора определяют по формуле

                                                       (8)

предел допускаемого значения DR_н.д отклонения сопротивления нагрузки от номинального значения R_н.н, %, определяют по формуле

                                                   (9)

предел допускаемого значения DR_нр.д погрешности нормирующего резистора, %, определяют по формуле

                                                 (10)

пределы допускаемых значений систематической составляющей D_ос.д и среднего квадратического отклонения случайной составляющей  относительной основной погрешности устанавливают в соответствии с ГОСТ 8.009-72; числовые значения D_о.с.д и  рекомендуется выбирать по ГОСТ 8.401-80 и определять по формуле

                                                  (11)

предел допускаемого значения R_т.д сопротивления токоведущих цепей соединительного кабеля рекомендуется устанавливать не более 10 Ом;

предел допускаемого значения сопротивления изоляции соединительного кабеля R_н.д между токоведущими цепями рекомендуется устанавливать не менее 2000 МОм.

ПРИЛОЖЕНИЕ 2

Обязательное



СОДЕРЖАНИЕ
