Минмонтажспецстрой СССР

Главмонтажавтоматика

РУКОВОДЯЩИЙ МАТЕРИАЛ

СИСТЕМЫ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ
ЭЛЕКТРОАППАРАТУРА, ПОСТАВЛЯЕМАЯ
КОМПЛЕКТНО СО ЩИТАМИ И ПУЛЬТАМИ ПО
ОСТ 36.13-76

МОНТАЖНЫЕ СИМВОЛЫ

РМ4-184-81

Зам. директора института Е.К. Дубасов

Начальник отдела А.З. Хакимов

Руководитель разработки А.М. Гуров

1982

В руководящем материале приведены монтажные символы электроаппаратуры, поставляемой комплектно со щитами и пультами, изготовляемыми по ОСТ 36.13-76 и ОСТ 36.ЭД1.13-79.

При разработке данного материала использована методика выполнения символов, изложенная в «Инструкции. Электрические аппараты и приборы. Монтажные символы» ОЛХ.684.009-82. Министерства электротехнической промышленности СССР. (ВНИИР г. Чебоксары, 1982 г.)

С выходом настоящего руководящего материала аннулируется РМ4-184-80.

1. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ И ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Руководящий материал устанавливает правила выполнения монтажных символов и содержит чертежи монтажных символов электроаппаратуры, которая поставляется комплектно со щитами и пультами по ОСТ 36.13-76 и ОСТ 36.ЭД1.13-79, изготовляемыми заводами изготовителями Минмонтажспецстроя СССР, изм. 1 (приложение 3).

Перечни комплектно поставляемой аппаратуры приведены в следующих документах:

1) РМ4-183-81 «Системы автоматизации технологических процессов. Порядок согласования технической документации на изготовление щитов и пультов заводами-изготовителями Минмонтажспецстроя СССР», приложение 3;

2) «Ограничительном перечне электроаппаратуры, используемой при проектировании систем автоматизации технологических процессов для зарубежных объектов», изм. 1. Приложение 3 к РМ4-183-81, изм. 1.

Выбор электроаппаратуры следует выполнять в соответствии с указаниями, изложенными во вводной части приложения 3 к РМ4-183-81.

1.2. Требования настоящего руководящего материала распространяются на проекты систем автоматизация технологических процессов, выполняемых в соответствии с «Инструкцией о составе, порядке разработки, согласования и утверждения проектов и смет на строительство предприятий, зданий и сооружений» СН 202-81* и с «Временными указаниями по проектированию систем автоматизации технологических процессов»

1.3. Настоящий руководящий материал предназначен для применения:

1) при разработке в проектах схем электрических принципиальных, выполняемых по РМ4-106-82, и чертежей общих видов щитов и пультов, выполняемых по РМ4-107-82;

2) при обработке технической документации на щиты и пульты заводами-изготовителями Минмонтажспецстроя СССР.

1.4. Монтажный символ - это электрическая схема внутренних соединений аппарата с таким относительным расположением выводов, которое соответствует действительному расположению их на аппарате с монтажной стороны.

1.5. На монтажных символах элементы аппарата (катушки, контакты и т.п.) изображают в виде условных графических обозначений в соответствии с действующими стандартами ЕСКД.

1.6. На монтажном символе каждый вывод аппарата должен иметь обозначение по указаниям п.п. 1.7; 1.8.

1.7. Для аппаратов, имеющих заводское обозначение выводов, на монтажных символах приводят существующие обозначения, в соответствии с технической документацией завода-изготовителя (ТУ, инструкции по монтажу и эксплуатации и т.п.). В руководящем материале указанные аппараты отмечены знаком *.

1.8. Для аппаратов, не имеющих заводских обозначений выводов на монтажных символах приводят условные обозначения, выполненные по правилам данного пункта.

1) выводы главных контактов автоматических выключателей, магнитных пускателей обозначают однозначными числами, начиная с единицы;

2) выводы вспомогательных контактов обозначают двухзначными числами, в которых первая цифра обозначает порядковый номер вывода в пределах данного аппарата (подряд, независимо от вида контакта), а вторая цифра отражает вид контакта. Принята следующая условность в обозначении вида контактов:

1-2 - контакт размыкающий;

3-4 - контакт замыкающий;

1-2-3 - контакт переключающий;

5-6 - контакт размыкающий особый;

7-8 - контакт замыкающий особый;

5-6-7 - контакт переключающий особый;

3) аппаратам, с количеством контактов (вспомогательных) более 10, порядковые номера выводам присваиваются по каждой группе контактов, начиная с единицы.

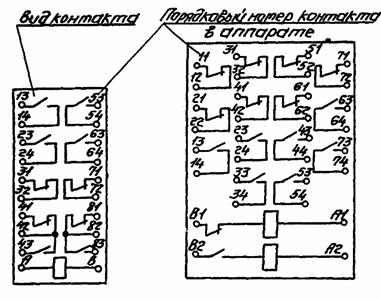

Примеры условных обозначений вспомогательных контактов разного вида даны на рисунках 1 и 2.

4) катушки аппаратов обозначаются прописными буквами латинского алфавита:

А-В - включающая,

С-Д - отключающая,

О-Н - защелки

1.9. Монтажные символы автоматических выключателей серий АП 50 Б, АК 50 выполнены для исполнений без вспомогательных контактов. При применении автоматических выключателей со вспомогательными контактами в проекте следует разработать монтажный символ в соответствия с п.п. 1.4; 1.8.

1.10. На монтажных символах реле времени ВЛ 34, ВЛ 35, ВЛ 44, ВЛ 46, переключателей УП 5300, ПМО, ПТИ-М, ПЩ, тумблеров П2Т, трансформаторов ОСО-0,25, стабилизаторов серии С, выпрямителей СВ-4м, прерывателей РИП-2, СИП-01УМ, ИМС-5, реле времени РТД11, РТД12, прерывателей ППВ-1, блоков БАС, БПС, показаны только схемы расположения выводов.

1.11. На аппаратуру, имеющую не более двух выводов, кроме автоматических выключателей А63, монтажные символы в руководящем материале не приведены, например: лампы сигнальные, звонки, предохранители, конденсаторы, диоды, штепсельные розетки. В проектной документации номера выводов для таких аппаратов, кроме диодов, обозначают условно цифрами 1, 2 (слева направо, сверху вниз), как показано на рис. 3.

Рис. 3

Номера выводов у диодов обозначают условно знаками «+», «-», как показано на рис. 4.

Рис. 4

В проектной документации по п. 1.3. (1) монтажные символы на вышеперечисленную аппаратуру не выполняют.

1.12. В руководящем материале в таблицах даны следующие условные обозначения контактов:

S - замыкающий;

Р - размыкающий;

П - переключающий.

1.13. При применении в проектах электроаппаратов, на которые монтажные символы в руководящем материале не приведены, их следует разработать в проектной документации, руководствуясь при этом правилами, изложенными в данном материале.

1.14. Монтажные символы электроаппаратов в настоящем материале выполнены на основании документов на их поставку (государственным стандартам, техническим условиям) действующих на 1 апреля 1985 г.

2. РЕЛЕ

2.1. Реле указательные типа РУ-1 ТУ 16-523.538-77

Таблица 1

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

2.2. Реле электромагнитное типа МКУ-48с РАО.450.002 ТУ (открытое исполнение)

Таблица 2

1) Применение реле должно быть согласовано с предприятием-изготовителем

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

Рис. 18

2.3. Реле электромагнитное типа МКУ-48С РАО.450.002 ТУ (закрытое исполнение)

Таблица 3

¹⁾ Применение реле должно быть согласовано с предприятием-изготовителем.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

2.4. Реле промежуточное типа ПЭ-21 ТУ 16-523.457-80 (открытое исполнение)

Таблица 4

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

2.5. Реле промежуточное типа ПЭ-21 ТУ 16-523.457-80 (закрытое исполнение)

Таблица 5

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

2.6. Реле электромагнитное универсальное типа РПУ-0 ТУ 16-523.295-79

Таблица 6

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

2.7. Реле промежуточные серии РПУ-1 ТУ 16-523.020-76 (открытое исполнение)

Таблица 7

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

2.8. Реле промежуточное серии РПУ-1 ТУ 16-523.020-76 (закрытое исполнение)

Таблица 8

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

2.9. Реле электромагнитное универсальное типа РПУ-2 ТУ 16-523.331-78 (открытое исполнение)

Таблица 9

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

2.10. Реле электромагнитное универсальное типа РПУ-2 ТУ 16-523.331-78 (закрытое исполнение)

Таблица 10

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

2.11. Реле промежуточное двухпозиционное типа РП8 ТУ 16-523.072-75

2.12. Реле промежуточное двухпозиционное типа РП9 ТУ 16-523.072-75

2.13. Реле промежуточное двухпозиционное типа РП11 ТУ 16-523.072-75

Таблица 11

Рис. 1

Рис. 2

2.14. Реле промежуточное двухпозиционное типа РП12 ТУ 16-523.072-75

Таблица 12

Рис. 1

Рис. 2

2.15. Реле промежуточное типа РП23, РП25 ТУ 16-523.483-74

Таблица 13

Рис. 1

Рис. 2

Рис. 3

Рис. 4

2.16. Реле промежуточное серии РП-250 ТУ 16-523.483-78

Таблица 14

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

2.17. Реле времени серий РВ100, РВ200 ТУ 16-523.158-79

Таблица 15

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

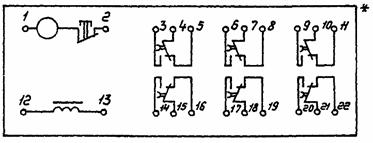

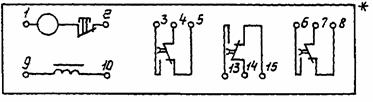

2.18. Реле времени программные серии ВС-10 ТУ 16-523.476-78

Таблица 16

Рис. 1

Рис. 2

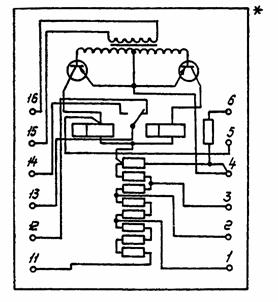

2.19. Реле импульсной сигнализации типа РИС-Э2М ТУ 16-523.309-78

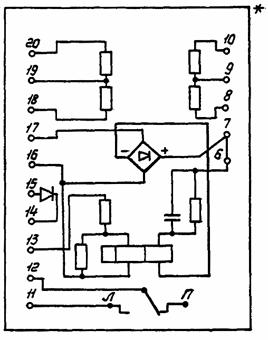

2.20. Реле импульсной сигнализации типа РИС-Э3М ТУ 16-523.311-78

2.21. Реле времени пневматические РВП-72 ТУ 16-523.472-79Е

Таблица 17

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

2.22. Реле времени ВЛ34 ТУ 16-523.535-77

2.23. Реле времени ВЛ-35 ТУ 16-523.535-77

2.24. Реле времени ВЛ43 - ВЛ48 ТУ 16-523.585-80

Таблица 18

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

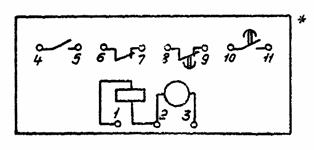

2.25 Реле времени типа РВ4 ТУ 16-523.255-75

3. Кнопки и ключи управления

3.1. Выключатель КЕ-011 ТУ 16-526.407-79

Таблица 19

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

3.2. Выключатель КЕ-012 ТУ 16-526.407-79

Таблица 20

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

3.3. Кнопочной пост ПКЕ-112 ТУ 16-526.216-78

Таблица 21

Рис. 1

Рис. 2

Рис. 3

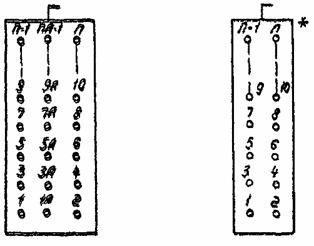

3.4. Переключатели шестипакетные малогабаритные серии ПМО ТУ 16-526.128-78

Таблица 22

Рис. 1

Рис. 2

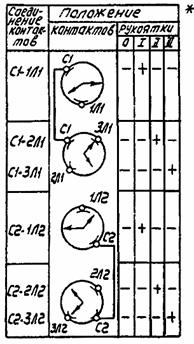

3.5. Переключатели универсальные серии УП-5300 ТУ 16-524.074-75

3.5.1. Для дверей щитов

3.5.2. Для крышек пультов

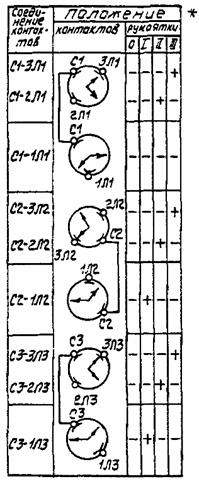

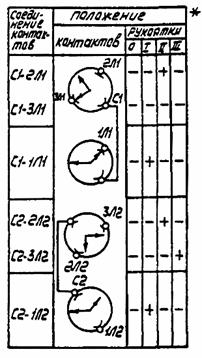

3.6. Переключатели серии ПКУ-3 ТУ 16-526.047-74

3.6.1. Для дверей щитов

3.6.2. Для крышек пультов

4. Выключатели и переключатели

4.1. Переключатели мгновенного действия (тумблеры) типа ТВ, ТП УСО.360.049 ТУ

Таблица 23

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

4.2. Переключатель П2Т ВТО.360.002 ТУ

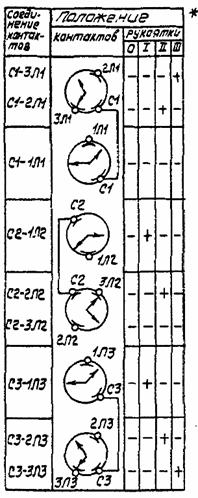

4.3. Выключатели (переключатели) пакетные серии ПВ, ПП ОСТ 16.0526.001-77

Таблица 24

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

5. Пускатели и автоматы

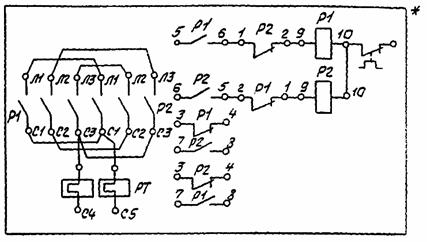

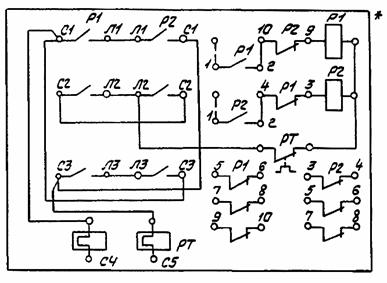

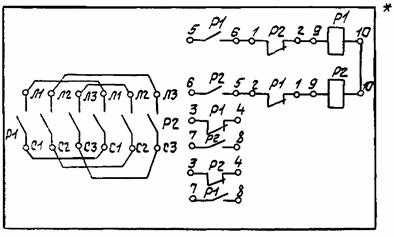

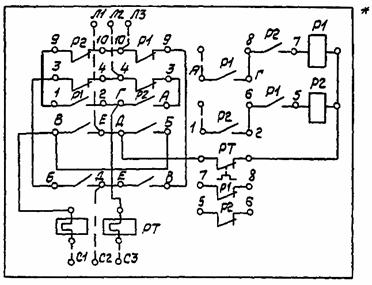

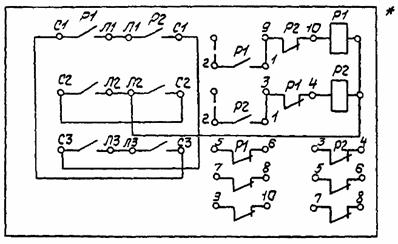

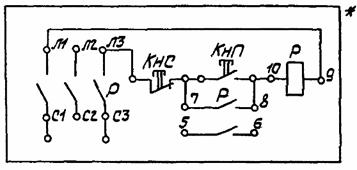

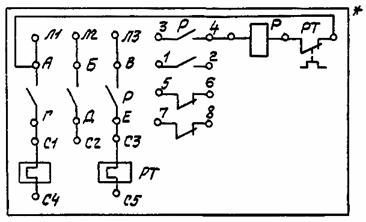

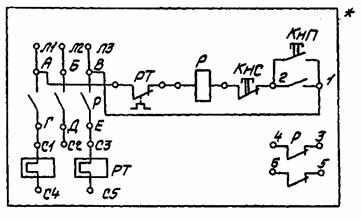

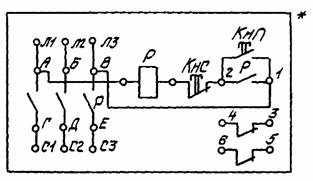

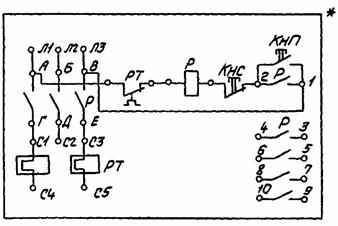

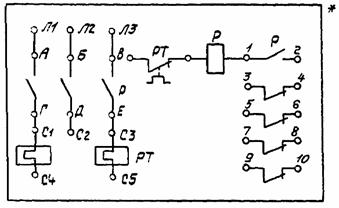

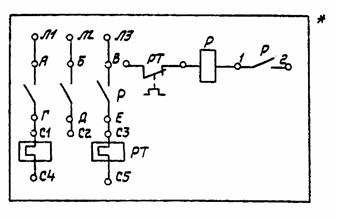

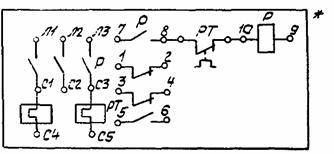

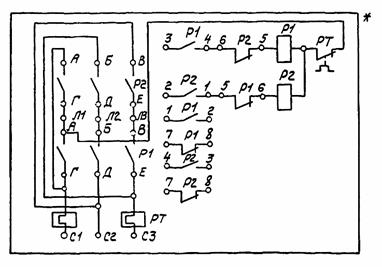

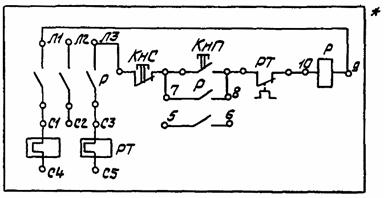

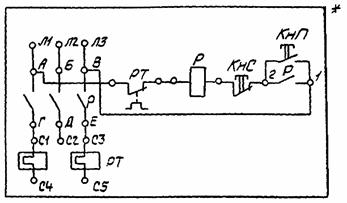

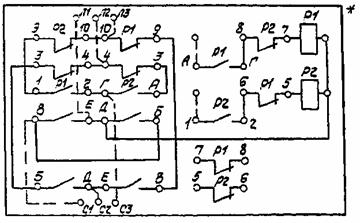

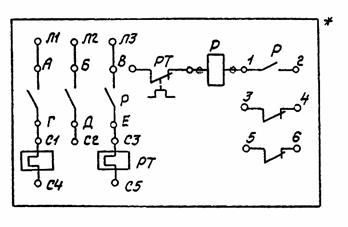

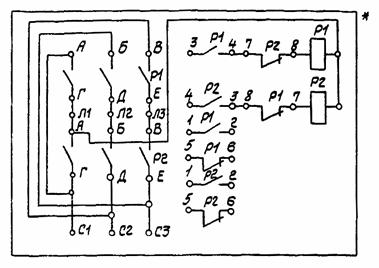

5.1. Пускатели магнитные ПМЕ ОСТ 160536.001-72

Таблица 25

¹⁾ Магнитные пускатели с электрической блокировкой по главной цепи.

²⁾ Магнитные пускатели с механической блокировкой по главной цепи.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Примечание. Номера С4, С5 выводам тепловых реле РТ присвоены условно.

5.2. Выключатель автоматический серии АП50Б ТУ 16-522.066-75

Таблица 26

Рис. 1

Рис. 2

5.3. Выключатель автоматический серии АК50 ТУ 16-522.111-74

Таблица 27

Рис. 1

Рис. 2

5.4. Выключатель автоматический АВ3 ТУ 16-522.110-74

6. Трансформаторы и стабилизаторы

6.1. Трансформаторы однофазные серии ОСМ ГОСТ 16710-76

Таблица 28

Рис. 1

Рис. 2

6.2. Трансформатор однофазный ОСО-0,25-У3 ТУ 16-517.729-78

Таблица 29

6.3. Стабилизаторы напряжения электромагнитные серии С ТУ 25-05-1798-75

Таблица 30

7. Выпрямители

7.1. Сетевой выпрямитель СВ-4М ТУ 25-02-530454-77

8. Резисторы

8.1. Резисторы проволочные эмалированные типа ПЭВР ГОСТ 6513-77

9. Изделия разные

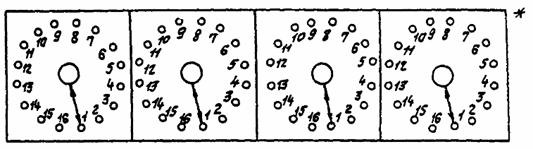

9.1. Переключатель выбора точек измерения ПТИ-М ТУ 25.08.116-77

9.2. Переключатель щеточный щитовой типа ПЩ ТУ 205.УССР-380-79Е

9.3. Ступенчатый импульсный прерыватель СИП-01УМ ТУ 50-58-76

10. Изделия Главмонтажавтоматики

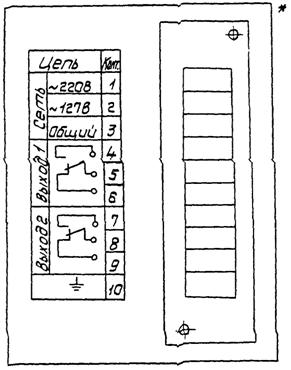

10.1. Прерыватель регулирующий импульсный РИП-2 ТУ 36.1748-74

10.2. Устройство прерывающее ИМС-5 ТУ 36.1220-74

10.3. Щиток электропитания ЭЩП-2М ТУ 36.1270-83

11. Сигнальная арматура

11.1. Табло световое ТСБ ТУ 16.535.424-79

Лист регистрации изменений

СОДЕРЖАНИЕ
