ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
	НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ	ГОСТ Р ИСО 7168-1-2005



Качество воздуха

ПРЕДСТАВЛЕНИЕ ДАННЫХ

Часть 1

Развернутый формат представления данных

ISO 7168-1:1999

Air quality - Exchange of data - Part 1: General data format
(IDT)







Москва

Стандартинформ
2006

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики систем» (ОАО «НИЦ КД») на основе собственного аутентичного перевода стандарта, указанного в пункте 4.

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 457 «Качество воздуха».

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2005 г. № 555-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 7168-1: 1999 «Качество воздуха. Представление данных. Часть 1. Развернутый формат представления данных» (ISO 7168-1: 1999 «Airquality - Exchange of data - Part 1: General data format»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в приложении F.

6. ВВЕДЕН ВПЕРВЫЕ.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.



СОДЕРЖАНИЕ



Введение

Для обработки, сравнения и правильной оценки данных по качеству воздуха учитывают следующее:

- объект измерений;

- место отбора проб;

- дату отбора проб;

- используемый метод измерений;

- период отбора пробы при проведении единичного измерения;

- характеристики места отбора пробы;

- достоверность данных.

В некоторых случаях пользователю необходима информация для сравнения полученных данных в соответствии с инструкциями или для запуска определенного комплекса программ обработки данных, например:

- дополнительные данные по метеорологии;

- географические и экономические данные;

- данные по локализованным или диффузионным выбросам в атмосферу.

Передача такой информации в файле с данными не обязательна. При необходимости дополнительную информацию прикрепляют к файлу с данными в качестве комментария.

Настоящий стандарт устанавливает развернутый формат данных для обмена данными по качеству воздуха. Развернутый формат данных обеспечивает как прямую читаемость, так и автоматическую обработку файлов с данными. Любая информация, представленная в файле с данными, относится к определенному ключевому слову и не требует дополнительных пояснений. Развернутый формат данных предназначен для международного обмена данными по качеству воздуха.

ИСО 7168-2 устанавливает сокращенный формат данных, предназначенный только для обмена данными между системами автоматической обработки данных. Для обработки файлов с данными необходимо хорошее знание структуры файла.



ГОСТ Р ИСО 7168-1-2005

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Качество воздуха ПРЕДСТАВЛЕНИЕ ДАННЫХ Часть 1 Развернутый формат представления данных Air quality. Exchange of data. Part 1. General data format

Дата введения - 2006-07-01

1. Область применения

Настоящий стандарт устанавливает развернутый формат представления данных по качеству воздуха и относящейся к ним информации для их обмена. В нем приведены обязательные и необязательные ключевые слова для идентификации данных, представленных в файле с данными, а также значения и форматы данных, относящиеся к ключевому слову.

Настоящий стандарт используют при международном обмене данными по качеству воздуха, а также для прямого импортирования данных, например в электронные таблицы.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ИСО/МЭК 646: 1991 Информационные технологии. 7-битный набор кодированных символов ИСО для обмена информацией.

ИСО 1000: 1992 Единицы СИ и рекомендации по применению кратных и дольных от них и некоторых других единиц.

ИСО 3166-1: 1997 Коды для представления названий стран и единиц их административно-территориального деления. Часть 1: Коды стран.

ИСО 4226: 1993 Качество воздуха. Общие положения. Единицы измерений.

ИСО 6709: 1983 Стандартное представление широты, долготы и высоты для определения географического местоположения.

ИСО 6879: 1995 Качество воздуха. Характеристики и соответствующие им понятия, относящиеся к методам измерений качества воздуха.

ИСО 7168-2: 1999 Качество воздуха. Представление данных. Часть 2: Сокращенный формат представления данных.

ИСО 8756: 1994 Качество воздуха. Отработка данных по температуре, давлению и влажности.

3. Термины и определения

В настоящем стандарте применены термины с соответствующими определениями по ИСО 6879, а также следующие термины:

3.1. характеристика качества воздуха (air quality characteristic): Одно из количественно определяемых свойств исследуемого воздуха, например концентрация компонента.

3.2. набор данных по качеству воздуха (air quality data set): Набор значений для описания качества воздуха, переданный в виде файла с данными.

3.3. данное по качеству воздуха (air quality datum): Значение характеристики качества воздуха.

3.4. данные (data): Данные по качеству воздуха и общие данные.

3.5. общие данные (general data): Дополнительные данные, не относящиеся к качеству воздуха, необходимые для правильной оценки данных по качеству воздуха.

3.6. ключевое слово (keyword): Уникальный дескриптор данных, представленных в файле с данными.

Примечание - Ключевое слово приводят в файле с данными на английском языке.

3.7. дескриптор уровня (level descriptor): Уникальный дескриптор уровня иерархии в файле с данными.

Примечание - Дескриптор приводят в файле с данными на английском языке.

4. Обозначения и сокращения

В настоящем стандарте применены следующие обозначения с соответствующими определениями:

ВК - возврат каретки;

dec - десятичный;

ПС - перевод строки;

ПНС - переход на новую строку;

UT - всемирное время.

5. Формат файла

5.1. Общие положения

Файл с данными подразделяют на группы, блоки и записи, представляющие собой уровни иерархии файла (рисунок 1).

Группа представляет наивысший уровень иерархии файла с данными. Она может содержать тематически связанные блоки, записи и данные.

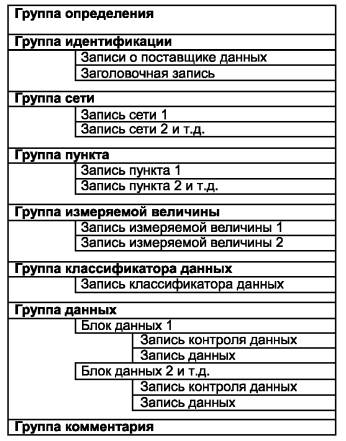

Рисунок 1 - Структура файла с данными

Блок представляет второй уровень иерархии. Его используют только в пределах группы данных. Он содержит записи и осуществляет контроль за блоками данных по качеству воздуха.

Запись представляет третий уровень иерархии. Ее используют для структурирования содержания действительной группы или блока с данными. Запись включает ключевые слова и связанные с ними данные и, в случае записи данных, переданные данные по качеству воздуха. В группе данных записи контролируются уровнем блоков.

Уровень данного представляет низший уровень иерархии.

5.2 Формирование файлов с данными.

Файлы с данными формируют в соответствии со следующими правилами.

a) Файл с данными должен соответствовать международному коду информационного обмена, установленному в ИСО/МЭК 646 (приложение А). Не допускается использование специфических национальных символов для представления данных по качеству воздуха и отдельных управляющих символов в файле с данными [таблица А.1 (приложение А)].

b) Для обеспечения прямого чтения распечаток в конце каждой строки ставят код ПНС. Для обеспечения читаемости файлов различными операционными системами ПНС состоит из перевода строки плюс возврат каретки (десятичные коды 13 и 10). Применяемое в некоторых операционных системах программное обеспечение требует создания лигатуры ПНС для использования в файлах с данными по качеству воздуха.

c) Максимальная длина строки составляет 255 символов, включая код ПНС в конце данных.

d) Дескриптор каждого уровня или ключевое слово должны начинаться с новой строки.

e) В соответствии с 6.2 используют ключевые слова и дескрипторы уровня, приведенные в таблице 1.

f) Данные, представленные в группе или записи, должны быть закреплены за ключевым словом.

g) За каждым ключевым словом должна следовать комбинация знака равенства и разделителя данных «=;» для отделения ключевого слова от данных.

h) Значения и форматы данных должны соответствовать 6.3 и 6.4 и таблице 1.

i) В случаях, приведенных в 6.3 и таблице 1, данные могут быть представлены в виде последовательности данных. Каждое данное должно быть отделено от предыдущего разделителем данных (точкой с запятой).

j) Пустыми символами в файле пренебрегают всегда, кроме данных в формате <текст>. Пустые символы обозначают разделение абзацев для удобства чтения файлов, а их число и местоположение играют роль для данных в формате <текст>.

k) Комментарии помещают в фигурные скобки «{}» и приводят на отдельной строке или в конце строки.

l) Не различают прописные и строчные буквы.

m) Информацию, представленную в текстовом формате, помещают в кавычки (десятичный код 34).

n) В пределах группы, блока или записи порядок ключевых слов может меняться.

Таблица 1 - Дескрипторы уровня¹⁾ и ключевые слова

6. Технические требования

6.1. Создание имени файла

6.1.1. Общие положения

Имя файла состоит из восьми символов плюс одна точка плюс три символа (одиннадцать символов). Символы, входящие в состав имени файла, позволяют идентифицировать содержимое файла, которое включает информацию о месте и дате проведения измерений. Символы, используемые при создании имен файлов, приведены в таблице 2.

Таблица 2 - Символы для создания имени файла

Таблица 3 - Значения классификатора файла Q

6.1.2. Имена файлов для международного обмена данными

6.1.2.1. Общие положения

Для международного обмена данными по качеству воздуха имя файла должно состоять из восьми символов плюс одна точка плюс три символа. Крайняя позиция справа в имени файла предназначена для классификатора файла, который устанавливает содержание в файле действительных или недействительных данных (см. таблицу 3).

Код страны должен соответствовать коду альфа-2, указанному в ИСО 3166-1 (приложение D). Два символа кода сети являются уникальными для каждой сети рассматриваемой страны. Если файл содержит данные из различных сетей одной и той же страны, то соответствующие им поля заполняются тире, например: NN = -.

6.1.2.2. Международный файл за день

Файл за день содержит информацию, полученную за один день. Имя файла формируют следующим образом:

С

С

N

N

D

D

М

М

.

Y

Y

Q

Пример - «DE121505.96$».

a) Файл с действительными данными за 15 мая 1996.

b) Страна происхождения данных - Германия.

c) Код сети - 12.

6.1.2.3. Международный файл за месяц

Файл за месяц содержит информацию, полученную за один месяц. Файлы обозначают буквами от А до Z, проставленными в неиспользованных полях (X). Имя файла формируют следующим образом:

С

С

N

N

X

X

M

M

.

Y

Y

Q

Пример - «FRG6-A12.97&» u «FRG6-B12.97&».

a) Файлы А и В с недействительными данными за декабрь 1997.

b) Страна происхождения данных - Франция.

c) Код сети - G6.

6.1.2.4. Международный файл за год

Файл за год содержит информацию, полученную за один год. Файлы обозначают буквами от А до Z, проставленными в неиспользованных полях (X). Имя файла формируют следующим образом:

С

С

N

N

X

X

X

X

.

Y

Y

Q

Пример - «GBХ1--.98$».

a) Файл с действительными данными за 1998 год.

b) Страна происхождения данных - Великобритания.

c) Код сети - Х1.

6.1.2.5. Международный файл за несколько лет

Файл за несколько лет включает информацию, полученную за период более года. Файлы обозначают буквами от А до Z, проставленными в неиспользованных полях (X). Имя файла формируют следующим образом:

С

С

N

N

X

X

X

X

.

X

X

Q

Пример - «USN5--.G-$» и «USN5--.H-$».

a) Файл G и Н с действительными данными за несколько лет; данные о времени указаны в файле с данными.

b) Страна происхождения данных - Соединенные Штаты Америки.

c) Код сети - N5.

6.1.3. Имена файлов для внутреннего обмена данными

6.1.3.1. Общие положения

Для внутреннего обмена данными по качеству воздуха имя файла состоит из восьми символов плюс одна точка плюс три символа. Крайняя позиция справа в имени файла предназначена для классификатора файла, который устанавливает внутренний статус файла в соответствии с таблицей 3.

Примечание - Внутренний обмен данными означает обмен между пунктами или сетями в пределах одной страны.

6.1.3.2. Внутренний файл за день

Файл за день содержит информацию, полученную за один день. Имя файла формируют следующим образом:

S

S

S

S

D

D

М

М

.

Y

Y

Q

Пример - «13241505.96V».

a) Файл для внутренних целей с действительными данными за 15 мая 1996.

b) Код пункта - 1324.

6.1.3.3. Внутренний файл за месяц

Файл за месяц содержит информацию, полученную за один месяц. Файлы обозначают буквами от А до Z, проставленными в неиспользованных полях (X). Имя файла формируют следующим образом:

S

S

S

S

X

X

М

М

.

Y

Y

Q

Пример - «XD34A-12.97V» u «XD34C-12.97V».

a) Файлы А и С для внутренних целей с действительными данными за декабрь 1997 года.

b) Код пункта - XD34.

6.1.3.4. Внутренний файл за год

Файл за год содержит информацию, полученную за один год. Файлы обозначают буквами от А до Z, проставленными в неиспользованных полях (X). Имя файла формируют следующим образом:

S

S

S

S

X

X

X

X

.

Y

Y

Q

Пример - «0078--.98U».

a) Файл для внутренних целей с недействительными данными за 1998 год.

b) Код пункта - 0078.

6.1.3.5. Внутренний файл за несколько лет

Файл за несколько лет содержит информацию, полученную за период более года. Файлы обозначают буквами от А до Z, проставленными в неиспользованных полях (X). Имя файла формируют следующим образом:

S

S

S

S

X

X

X

X

.

X

X

Q

Пример - «GF78--XA.-I» и «GF78--XB.-I».

a) Файлы ХА и ХВ для внутренних целей с неполным набором данных; данные о времени указаны в файле с данными.

b) Код пункта - GF78.

6.1.4. Имена файлов, предназначенных для других целей

Другие имена файлов используют, если использование имен файлов, образованных в соответствии с 6.1.1 И 6.1.2, не применимо. В данных случаях крайний справа символ должен отличаться от символов, указанных в таблице 3.

6.2. Формирование дескрипторов уровня и ключевых слов

При формировании дескрипторов уровня и ключевых слов применяют следующие правила.

a) Ключевые слова всегда состоят из одного слова. В сложных словах каждая часть должна быть отделена от другой подстрочной чертой (см. приложение А, десятичный код 95).

Пример - reference_temperature_unit.

b) He делают различия между прописными и строчными буквами.

Примеры

a) measurand_name;

b) Measurand_Name;

c) MEASURAND_NAME;

d) mEAsuranD_nAMe.

c) Дескрипторы уровня для групп, блоков и записей формируют аналогично ключевым словам и помещают в квадратные скобки (см. приложение А, десятичные коды 91 и 93). За пределами комментариев квадратные скобки используют лишь в комбинации с дескрипторами уровня.

Пример - [definition_group].

6.3. Определения дескрипторов уровня и ключевых слов

6.3.1. Общие положения

Настоящий пункт устанавливает все дескрипторы уровня и ключевые слова в качестве фиксированных символов и форматов данных, относящихся к ключевому слову. Список разрешенных дескрипторов уровня и ключевых слов приведен в таблице 1. Разрешенные форматы переменных величин или ключевых слов приведены в 6.4.

Дескрипторы уровней и ключевые слова представлены по порядку в таблице 1. Для удобства пользователей настоящего стандарта для каждого формата указан статус его применения: обязательное (О) или дополнительное (Д).

6.3.2. Группа определения

Группа определения, содержащая общую информацию по файлу с данными. Использование - О.

6.3.2.1. Имя файла

Имя файла с данными - в соответствии с 6.1.

Использование - О. Формат - <текст>.

6.3.2.2. Дата создания файла

Дата создания файла с данными. Использование - О. Формат - <время>.

6.3.2.3. Статус файла данных

Статус данных, представленных в файле с данными. Допустимые значения:

- «unvalidated» - недействительные;

- «validated»-действительные.

Использование - О. Формат - <текст>.

6.3.2.4. Разделитель данных

Символ, используемый для разделения ключевых слов и данных или записей или последовательности данных. Допустимый символ - точка с запятой (см. приложение А, десятичный код 59). Использование - О. Значение - ;.

Примечание - Данные по качеству воздуха могут быть обработаны при помощи электронных таблиц. В таком случае необходима замена разделителя данных в электронной таблице.

6.3.2.5. Десятичный разделитель

Символ, используемый как разделитель вещественных чисел. Допустимый символ - запятая (см. приложение А, десятичный код 44).

Использование - О. Значение - ,.

6.3.2.6. Разделители комментария

Символы, используемые для отделения текста комментария. Текст комментария помещают внутри фигурных скобок (см. приложение А, десятичные коды 123 и 125). Использование - О. Значение - {}.

6.3.2.7. Формат файла

Стандарт, определяющий формат файла с данными. Допустимое значение - по «ISO 7168-1:1999». Использование - О. Формат - <текст>.

6.3.3. Группа идентификации

Идентификационная группа, содержащая записи о поставщике данных и запись заголовка.

Использование - О.

6.3.3.1. Запись о поставщике данных

Запись о поставщике данных, содержащая всю необходимую информацию об организации, поставляющей эти данные.

Использование - О.

6.3.3.1.1. Наименование поставщика данных

Наименование организации, поставляющей данные.

Использование - О. Формат - <текст>.

6.3.3.1.2. Код поставщика данных

Буквенно-цифровой код организации - поставщика данных.

Использование - Д. Формат - <текст>.

6.3.3.1.3. Адрес поставщика данных

Полный почтовый адрес поставщика данных. Каждую составляющую адреса следует отделять от других разделителем данных.

Использование - О. Формат-<текстовая последовательность>.

6.3.3.1.4. Ответственное лицо поставщика данных

Имя лица, ответственного за поставку данных.

Использование - Д. Формат - <текст>.

6.3.3.1.5. Номер телефона поставщика данных

Номер телефона организации - поставщика данных.

Использование - Д. Формат - <текст>.

6.3.3.1.6. Номер факса поставщика данных

Номер факса организации - поставщика данных.

Использование - Д. Формат - <текст>.

6.3.3.1.7. Электронный адрес поставщика данных

Адрес электронной почты организации - поставщика данных.

Использование - Д. Формат - <текст>.

6.3.3.1.8. Название страны поставщика данных

Краткое название страны, откуда поступают данные, на английском языке в соответствии с ИСО 3166-1 (см. приложение D).

Использование - О. Формат - <текст>.

6.3.3.1.9. Код страны поставщика данных

Код страны, откуда поступают данные, в соответствии с ИСО 3166-1 (см. приложение D). Использование - О. Формат - <текст>.

6.3.3.2. Заголовочная запись

Заголовочная запись, содержащая информацию по числу записей по измеряемым величинам, записей сетей, пунктов, где они были сделаны, и блоков с данными. Использование - О.

6.3.3.2.1. Число записей по сети

Число записей по сети, включенных в файл с данными.

Использование - О. Формат - <числовой>.

6.3.3.2.2. Число записей по пункту

Число записей по пункту, включенных в файл с данными.

Использование - О. Формат - <числовой>.

6.3.3.2.3. Число записей по измеряемой величине

Число записей по измеряемой величине, включенных в файл с данными. Использование - О. Формат - <числовой>.

6.3.3.2.4. Число блоков данных

Число блоков с данными, включенных в файл сданными.

Использование - О. Формат - <числовой>.

6.3.4. Группа сети

Группа сети, содержащая информацию по записям сети.

Использование - О.

6.3.4.1. Запись по сети

Запись по сети, содержащая всю необходимую информацию о сети, из которой извлекаются данные.

Использование - О.

6.3.4.1.1. Код страны сети

Код, состоящий из кода сети, единого в стране происхождения сети, и кода страны, разделенных точкой. Сначала помещают код сети, затем код страны. Код страны должен соответствовать ИСО 3166-1 (см. приложение D). Настоящая информация устанавливает четкую международную идентификацию сети, поставляющей данные по качеству воздуха.

Использование - О. Формат - <текст>.

Пример - «№ 7.DE» - сеть № 7 в Германии.

6.3.4.1.2. Название сети

Использование - О. Формат - <текст>.

6.3.4.1.3. Краткое название сети

Использование - Д. Формат - <текст>.

6.3.4.1.4. Адрес сети

Полный почтовый адрес сети. Каждую составляющую адреса следует отделять от других разделителем данных.

Использование - О. Формат - <текстовая последовательность>.

6.3.4.1.5. Ответственное лицо по сети

Имя лица, ответственного за работу в рамках сети.

Использование - Д. Формат - <текст>.

6.3.4.1.6. Номер телефона сети

Использование - Д. Формат - <текст>.

6.3.4.1.7. Номер факса сети

Использование - Д. Формат - <текст>.

6.3.4.1.8. Адрес электронной почты сети

Использование - Д. Формат - <текст>.

6.3.4.1.9. Время начала (сеанса) сети

Дата, когда сеть начала создавать данные.

Использование - О. Формат - <время>.

6.3.4.1.10. Время окончания (сеанса) сети

Дата, когда сеть закончила создавать данные. Если сеть продолжает работать, все позиции в формате времени должны быть заполнены девятками, то есть «9999-99-99.99-99-99».

Использование - О. Формат - <время>.

6.3.4.1.11. Рабочая зона сети

Информация о местонахождении сети на английском языке, например, страна, штат, провинция.

Использование - О. Формат - <текст>.

6.3.4.1.12. Ссылка для времени по сети

Ссылка для времени, используемая по сети. Информацию, относящуюся ко времени, следует представлять по местному времени или по всемирному времени. Допустимые значения этого ключевого слова:

- «local» - местное время;

- «UT» - всемирное время.

Использование - О. Формат - <текст>.

6.3.5 Группа пункта

Группа пункта, состоящая из записей пункта.

Использование - О.

6.3.5.1. Запись пункта

Запись пункта, содержащая информацию о месте отбора проб.

Использование - О.

6.3.5.1.1. Код страны пункта сети

Код, состоящий из единственно возможного в сети кода пункта, кода самой сети и кода страны, разделенных между собой точкой. Код пункта помещают в начале записи, затем код сети и код страны. Эта информация устанавливает международную идентификацию действительного пункта отбора проб. Коды сети и страны должны соответствовать 6.3.4.1.1.

Использование - О. Формат - <текст>.

Пример - «NW16.N7.DE» - пункт NW16 в сети № 7 в Германии.

6.3.5.1.2. Название пункта

Название пункта отбора проб.

Использование - О. Формат - <текст>.

6.3.5.1.3. Адрес пункта

Полный почтовый адрес пункта отбора проб. Составляющие адреса следует отделять друг от друга разделителем данных.

Использование - О. Формат - <текстовая последовательность>.

6.3.5.1.4. Ответственное лицо пункта

Название технического органа, ответственного за пункт (если это не лицо, ответственное за сеть).

Использование - Д. Формат - <текст>.

6.3.5.1.5. Время начала (сеанса) измерений в пункте

Дата, когда пункт начал создавать данные.

Использование - О. Формат - <время>.

6.3.5.1.6. Время окончания (сеанса) измерений в пункте

Дата, когда пункт прекратил создавать данные. Если пункт продолжает работать, то все позиции в формате времени следует заполнять девятками, то есть «9999-99-99.99-99-99».

Использование - О. Формат - <время>.

6.3.5.1.7. Тип пункта

Тип пункта, характеризуемый одним из следующих значений:

- «traffic» - транспортный;

- «industrial» - промышленный;

- «background» - фоновый.

Использование - О. Формат - <текст>.

6.3.5.1.8. Масштаб пункта

Масштаб пункта, со ссылкой на программы мониторинга, в которых участвует пункт. Значения масштаба пункта в текстовом формате приведены в таблице 4. Данное ключевое слово используют только в комбинации с ключевым словом site_scale_code (код масштаба пункта, см. 6.3.5.1.9).

Использование - Д/О. Формат - <текстовая последовательность>.

6.3.5.1.9. Код масштаба пункта

Код масштаба пункта, со ссылкой на программы мониторинга, в которых участвует пункт. Значения масштаба пункта в числовом формате приведены в таблице 4. Данное ключевое слово используют только в комбинации с ключевым словом site_scale (масштаб пункта, см. 6.3.5.1.8).

Использование - Д/О. Формат - <числовой>.

Таблица 4 - Значения масштаба пункта

Пример - Значение масштаба местного и национального пункта в числовом формате равно 5(5 = 1 + 4).

6.3.5.1.10. Время в пункте относительно всемирного времени

Разница между местным и универсальным (всемирным) временем.

Использование - О. Формат - <время>.

6.3.5.1.11. Широта пункта

Широта пункта отбора проб - в соответствии с приложением С.

Использование - О. Формат - <текст>.

6.3.5.1.12. Долгота пункта

Долгота пункта отбора проб - в соответствии с приложением С.

Использование - О. Формат - <текст>.

6.3.5.1.13. Высота пункта над уровнем моря

Высота пункта над средним уровнем моря (стандартные геодезические данные) - в соответствии с приложением С.

Использование - О. Формат - <текст>.

6.3.5.1.14. Геодезическая система пункта

Система проектирования, используемая для определения широты, долготы и высоты над уровнем моря.

Использование - Д. Формат - <текст>.

Примечание - Если местоположение пункта необходимо охарактеризовать с высокой точностью, то приводят подробное описание геодезической системы.

6.3.5.1.15. Тип зоны пункта

Тип зоны, в которой находится пункт. Значения типов зоны в текстовом формате приведены в таблице 5. Данное ключевое слово используют только в комбинации с ключевым словом site_zone_type_code (код типа зоны пункта, см. 6.3.5.1.16).

Использование - Д/О. Формат - <текст>.

6.3.5.1.16. Код типа зоны пункта

Код типа зоны, в которой находится пункт. Значения типов зоны в числовом формате приведены в таблице 5. Данное ключевое слово используют в комбинации с ключевым словом site_zone_type (тип зоны пункта, см. 6.3.5.1.15).

Использование - Д/О. Формат - <числовой>.

Таблица 5 - Значения типов зоны

6.3.5.1.17. Характеристика зоны пункта

Локальная однородная окружающая среда пункта. Значения характеристик зоны в текстовом формате приведены в таблице 6. Данное ключевое слово используют только в комбинации с ключевым словом site_zone_characterization_code (код характеристики зоны пункта, см. 6.3.5.1.18).

Использование - Д/О. Формат - <текстовая последовательность>.

6.3.5.1.18. Код характеристики зоны пункта

Код характеристики зоны пункта. Значения характеристик зоны в числовом формате приведены в таблице 6. Данное ключевое слово используют только в комбинации с ключевым словом site_zone_characterization (характеристика зоны пункта, см. 6.3.5.1.17).

Использование - Д/О. Формат - <числовой>.

Таблица 6 - Значения характеристик зоны

6.3.5.1.19. Численность населения пункта

Численность населения города, в котором находится пункт.

Использование - Д. Формат - <числовой>.

6.3.5.1.20. Источники выбросов в пункте

Основные источники выбросов, отслеживаемые пунктом. Значения источников выбросов в текстовом формате приведены в таблице 7. Данное ключевое слово используют только в комбинации с ключевым словом site_emission_sources_code (код источников выбросов в пункте, см. 6.3.5.1.21).

Использование - Д/О. Формат - <текстовая последовательность>.

Таблица 7 - Значения источников выбросов пункта

6.3.5.1.21. Код источников выбросов в пункте

Код основных источников выбросов, отслеживаемых пунктом. Значения источников выбросов в числовом формате приведены в таблице 7. Данное ключевое слово используют только в комбинации с ключевым словом site_emission_sources (источники выбросов в пункте, см. 6.3.5.1.20).

Использование - Д/О. Формат <числовой>.

Пример - Территория, на которой происходит добыча и распределение твердых топлив и протекают процессы горения промышленного значения (20 = 16 + 4).

6.3.5.1.22. Интенсивность движения (автотранспорта) в пункте

Среднегодовое значение ежедневного транспортного потока на улицах в пункте отбора проб. Значения интенсивности движения в текстовом формате приведены в таблице 8.

Использование - Д. Формат - <текст>.

Таблица 8 - Значения интенсивности движения

6.3.5.1.23. Число транспортных средств в пункте

Среднегодовое значение ежедневного транспортного потока на улицах в пункте отбора проб, выраженное через измеренное или оцененное число транспортных средств.

Использование - Д. Формат - <числовой>.

6.3.5.1.24. Процент грузового транспорта в автомобильном движении в пункте

Процент транспортных средств максимальной массой более 3,5 т в общем транспортном потоке.

Использование - Д. Формат - <числовой>.

6.3.5.1.25. Тип улицы в пункте

Тип улицы. Значения типа улицы в текстовом формате приведены в таблице 9.

Использование - Д. Формат - <текст>.

Таблица 9 - Значения типа улицы

6.3.5.1.26. Транспортная ситуация в пункте

Характеристика непосредственного окружения, представленная одним из следующих значений:

- «crossroads» - перекресток;

- «traffic lights» - светофор;

- «parking» - парковка;

- «bus stop» - автобусная остановка;

- «taxi stop» - остановка такси;

- «footway» - пешеходная полоса;

- «school» - школа;

- «hospital» - больница;

- «open area» - открытая территория.

Использование - Д. Формат - <текст>.

6.3.6. Группа измеряемой величины

Группа измеряемой величины, состоящая из записей измеряемых величин.

Использование - О.

6.3.6.1. Запись измеряемой величины

Запись измеряемой величины, обеспечивающая детальную информацию по загрязнителям.

Использование - О.

6.3.6.1.1. Код измеряемой величины

Код измеряемой величины - в соответствии с приложением В.

Использование - О. Формат - <текст>.

6.3.6.1.2. Наименование измеряемой величины

Наименование измеряемой величины на английском языке - в соответствии с приложением В.

Использование - О. Формат - <текст>.

6.3.6.1.3. Единица измеряемой величины

Единица измеряемой величины - в соответствии с ИСО 4226 или ИСО 1000. Использование - О. Формат - <текст>.

6.3.6.1.4. Метод измерений

Наименования метода измерений для определения единичной характеристики качества воздуха, представленные в текстовом формате, приведены в таблице 10. Использование - О. Формат - <текст>.

Таблица 10 - Методы измерений

6.3.6.1.5. Стандарт на метод измерений

Национальный или международный стандарт, устанавливающий метод измерений для определения индивидуальной характеристики качества воздуха. Если соответствующего стандарта не существует, то приводят ссылку на методику выполнения измерений или перечень основных характеристик метода (см. ИСО 6879).

Использование - О. Формат - <текст>.

6.3.6.1.6. Тип измерений

Тип измерений, представленный одним из следующих значений:

- «automatic» - автоматические;

- «manual»-лабораторные.

Использование - Д. Формат - <текстовая последовательность>.

6.3.6.1.7. Средство измерений

Наименование средства измерений с указанием производителя.

Использование - Д. Формат - <текст>.

6.3.6.1.8. Время начала измерения

Дата, когда средство измерений начало выдавать данные.

Использование - Д. Формат - <время>.

6.3.6.1.9. Время окончания измерения

Дата, когда средство измерений закончило выдавать данные. Если средство измерений продолжает работать, все позиции в формате времени следует заполнять девятками, то есть «9999-99-99.99-99-99».

Использование - Д. Формат - <время>.

6.3.6.1.10. Метод калибровки

Наименование метода калибровки средства измерений, представленное в текстовом формате, приведено в таблице 11.

Использование - Д. Формат - <текст>.

6.3.6.1.11. Стандарт на метод калибровки

Национальный или международный стандарт, устанавливающий метод калибровки. Использование - Д. Формат - <текст>.

Таблица 11 - Методы калибровки

6.3.6.1.12. Тип калибровки

Тип калибровки, представленный одним из следующих значений:

- «automatic» - автоматическая;

- «manual» - лабораторная.

Использование - Д. Формат - <текстовая последовательность>.

6.3.6.1.13. Период калибровки

Период времени между двумя последовательными калибровками.

Использование - Д. Формат - <время>.

6.3.6.1.14. Нормальная температура

Значение нормальной температуры, используемое для корректировки данных, - в соответствии с ИСО 8756.

Использование - О. Формат - <числовой>.

6.3.6.1.15. Единица нормальной температуры

Единица измерения нормальной температуры, представленная как:

- «Kelvin» - кельвин;

- «degree Celsius» - градус Цельсия.

Использование - О. Формат - <текст>.

6.3.6.1.16. Нормальное давление

Значение нормального давления, используемое для корректировки данных, - в соответствии с ИСО 8756.

Использование - О. Формат - <числовой>.

6.3.6.1.17. Единица нормального давления

Единица измерения нормального давления, представленная как:

- «pascal» - паскаль;

- «kilopascal» - килопаскаль.

Использование - О. Формат - <текст>.

6.3.6.1.18. Единица длины

Единицы измерения длины. Все значения длины следует выражать в метрах. Ключевое слово в текстовом формате: «metre» - метр.

Использование - О. Формат - <текст>.

6.3.6.1.19. Место отбора проб

Место забора воздуха либо размещения точки отбора проб, представленное одним из следующих значений или другим значением в текстовом формате, определяемым пользователем:

- «facade of building» - фасад здания;

- «pavement» - тротуар;

- «kerbside» - обочина;

- «courtyard» - внутренний двор;

- «free airflow» - свободный воздушный поток.

Использование - Д. Формат - <текст>.

6.3.6.1.20. Высота отбора проб

Высота точки забора воздуха или точки отбора проб над уровнем земли в метрах. Использование - О. Формат - <числовой>.

6.3.6.1.21. Длина линии отбора проб

Длина линии отбора проб в метрах.

Использование - Д. Формат - <числовой>.

6.3.6.1.22. Нижний предел

Наименьшее значение параметра (например, характеристики качества воздуха, температуры, скорости ветра и т.п.), измеренное в установленных пределах диапазона измерений характеристики. Для характеристики качества воздуха нижний предел идентичен пределу обнаружения (см. ИСО 6879).

Использование - Д. Формат - <числовой>.

6.3.6.1.23. Верхний предел

Наибольшее значение параметра (например, характеристики качества воздуха, температуры, скорости ветра и т.п.), измеренное в установленных пределах диапазона измерений характеристики. Для характеристики качества воздуха верхний предел идентичен верхнему пределу измерений (см. ИСО 6879).

Использование - Д. Формат - <числовой>.

6.3.6.1.24. Предел определения

Наименьшее значение характеристики качества воздуха, свыше которого с доверительной вероятностью не менее 95 % возможно количественное определение измеряемой величины используемым методом измерений (см. ИСО 6879).

Использование - Д. Формат - <числовой>.

6.3.6.1.25. Неопределенность измерения

Характеристика результата измерения, равная дисперсии значений, приписываемой измеряемой величине [1].

Использование - Д. Формат - <числовой>.

Примечание - Неопределенность измерения выражают через стандартные отклонения.

6.3.7. Группа классификатора данных

Группа классификаторов данных, содержащая записи классификаторов данных. Использование - О.

6.3.7.1. Запись классификатора данных

Запись классификатора данных, содержащая информацию о значимости классификатора данных. Следует указать все классификаторы, используемые в блоке с данными.

Использование - О.

6.3.7.1.1. Дрейф показаний

Классификатор данных, устанавливающий, что данное является неверным между двумя калибровками средства измерений. Обозначают символом «D».

Использование - Д. Формат - <текст>.

6.3.7.1.2. Режим калибровки

Классификатор данных, устанавливающий, что средство измерений работает в режиме калибровки. Во время калибровки на вход средства измерений подают поверочную газовую смесь. Обозначают символом «С».

Использование - Д. Формат - <текст>.

6.3.7.1.3. Исправленное данное

Классификатор данных, устанавливающий, что данное было исправлено. Обозначают символом «О».

Использование - Д. Формат - <текст>.

6.3.7.1.4. Оценка данного

Классификатор данных, устанавливающий, что данное является оценкой, не существовало до проведения оценки, было ошибочным или недействительным. Обозначают символом «Е».

Использование - Д. Формат - <текст>.

6.3.7.1.5. Ошибочное измерение

Классификатор данных, устанавливающий ошибочное измерение в ряде полученных данных. Обозначают символом «F».

Использование - Д. Формат - <текст>.

6.3.7.1.6. Недействительное данное

Классификатор данных, устанавливающий, что данное является недействительным и его не следует учитывать. Обозначают символом «I».

Использование - Д. Формат - <текст>.

6.3.7.1.7. Режим обслуживания

Классификатор данных, устанавливающий, что данное было получено в период технического обслуживания средства измерений. Измерение является недействительным. Обозначают символом «М».

Использование - Д. Формат - <текст>.

6.3.7.1.8. Отсутствие данного

Классификатор данных, устанавливающий, что данное отсутствует. Поле с данными пустое. Обозначают символом «N».

Использование - Д. Формат - <текст>.

6.3.7.1.9. Пригодное данное

Классификатор данных, устанавливающий данное, пригодное к использованию. Для этого ключевого слова символ может быть пропущен и заменен пустой строкой. Поэтому все данные, которые не снабжены классификатором данных, рассматриваются как пригодные. Обозначают символами «U» или "" (пустая строка).

Использование - Д. Формат - <текст>.

6.3.7.1.10. Холостой режим

Классификатор данных, устанавливающий, что был проведен холостой опыт или был использован нулевой газ, не содержащий определяемых загрязнителей. Обозначают символом «Z».

Использование - Д. Формат - <текст>.

6.3.8. Группа данных

Группа данных, содержащая информацию о блоках данных.

Использование - О.

6.3.8.1. Блок данных

Блок данных, содержащий информацию о записях данных и записях контроля данных.

Использование - О.

6.3.8.1.1. Запись контроля данных

Запись контроля данных, содержащая информацию о записи данных. Данные в записи данных представляют в последовательном или непоследовательном режимах. Оба режима различаются кодами типов данных.

а) Последовательный режим.

В последовательном режиме каждое данное является элементом однородной последовательности, то есть каждое данное приписано соответствующей измеряемой величине, соответствующему пункту или соответствующим периодам времени. В случае изменения:

1) измеряемой величины, запись данных состоит из последовательности данных, приписанных различным измеряемым величинам для заданного пункта и заданного времени;

2) пункта, запись данных состоит из последовательности данных, приписанных различным пунктам, но одной и той же измеряемой величине и заданному времени;

3) времени, запись данных состоит из последовательности данных, приписанных периоду времени для одной и той же измеряемой величины и заданного пункта. Начальное время для каждого данного рассчитывают на основе распределения данных по времени и числа данных.

б) Непоследовательный режим.

В непоследовательном режиме наборы данных заносят в запись данных. Каждый набор, размещаемый на отдельной строке, состоит из различных элементов данных, установленных ключевым словом data_columns (столбцы данных).

Использование - О.

6.3.8.1.1.1. Код измеряемой величины

Код измеряемой величины, установленный в соответствующей записи измеряемой величины. Информацию представляют последовательностью кодов измеряемых величин, определенных в группе измеряемой величины.

Использование - О. Формат - <текстовая последовательность>.

6.3.8.1.1.2. Код страны пункта сети

Код действительного пункта отбора проб, установленный в соответствующей записи пункта. Информацию представляют последовательностью кодов пунктов, определенных в группе пункта.

Использование - О. Формат - <текстовая последовательность>.

6.3.8.1.1.3. Время начала первого интервала

Время начала первого интервала измерений для представленных данных. Использование - О. Формат - <время>.

6.3.8.1.1.4. Продолжительность данных

Промежуток времени между началом и окончанием измерений для представляемых данных.

Использование - О. Формат - <время>.

6.3.8.1.1.5. Число данных

Число данных или число наборов данных в записи данных.

Использование - О. Формат - <числовой>.

6.3.8.1.1.6. Интервал времени для данных

Стандартный интервал времени для данных, например время усреднения. Каждое данное рассчитывают по результатам единичных измерений. Приводят рассчитанное данное и время отбора проб для единичного измерения.

Использование - О. Формат - <время>.

6.3.8.1.1.7. Число проб полученных за интервал времени

Число измерений, используемых для расчета единичного данного. Например, усредненное за 30 минут значение рассчитывают по результатам трех единичных измерений, полученных за 10 минут.

Использование - О. Формат - <числовой>.

6.3.8.1.1.8. Время отбора проб

Интервал времени, в течение которого отбирают одну пробу.

Использование - О. Формат - <время>.

Пример -

Data_time_interval = ; «0000-00-00.00-30-00»;

data_samples_time_interval = ; 3;

data_sampling_time =; «0000-00-00.00-10-00».

В данном примере данные в записи данных представляют усредненные за 30 минут значения, рассчитанные по результатам трех единичных измерений со временем отбора проб 10 минут.

6.3.8.1.1.9. Масштабирующий множитель для данных

Множитель в десятичной форме, например: 0,01 или 0,1; или 1 или 100 и т.п., на который умножают каждое данное для получения значений в соответствующих единицах измерения. Если ключевое слово пропущено, то значение множителя - 1.

Использование - Д. Формат - <числовой>.

6.3.8.1.1.10. Тип данных

Тип получаемых данных, например последовательные данные (среднее арифметическое, стандартное отклонение, процентиль) или непоследовательные данные - в соответствии с таблицей 12. Для типа данных с кодом 9 название используемой процедуры представлено в текстовом формате.

Использование - О. Формат - <текст>.

6.3.8.1.1.11. Код типа данных

Код типа получаемых данных, например, последовательные данные (среднее арифметическое, стандартное отклонение, процентиль) или наборы непоследовательных данных - в соответствии с таблицей 12.

Использование - О. Формат - <числовой>.

Таблица 12 - Типы и коды типов данных

6.3.8.1.1.12. Параметр типа данных

Значение параметра, приписанное типу данных, например: 98,0 в случае типа данных с кодом 7. Использование данного ключевого слова является обязательным для типа данных с кодом 7.

Использование - Д/О. Формат - <числовой>.

6.3.8.1.1.13. Столбцы данных

Идентификаторы, приписанные элементам наборов данных, представленные текстовой последовательностью. Использование данного ключевого слова обязательно в случае непоследовательных данных (см. приложение Е).

Использование - Д/О. Формат - <текстовая последовательность>.

6.3.8.1.2. Запись данных

Запись данных, содержащая данные.

Использование - О.

6.3.8.1.2.1. Данные

Данные по качеству воздуха или наборы данных по качеству воздуха.

Использование - О. Формат - <последовательность данных>.

6.3.9. Группа комментария

Группа комментария, содержащая дополнительную информацию, которую нельзя включить в предшествующие элементы.

Использование - Д.

6.4. Представление данных

6.4.1. Общие положения

При представлении данных в файле с данными применяют следующие правила.

а) Данные могут быть представлены либо фиксированными значениями, как установлено в 6.3, либо значениями в соответствии с установленными форматами.

b) За ключевым словом ставят комбинацию знака равенства и разделителя данных «=;», за которыми следуют данные.

c) Прописные и строчные буквы всегда эквивалентны.

В настоящем стандарте форматы представлены названием формата в треугольных скобках, например <текст>.

6.4.2. Фиксированные значения

Некоторые ключевые слова следует выражать фиксированными значениями, установленными в 6.3. Только приведенные значения приписывают соответствующему ключевому слову.

6.4.3. Форматы переменных величин

6.4.3.1. Формат <числовой>

В формате <числовой> данные представлены в числовой форме без использования показателя степени при 10. Используемый десятичный разделитель должен соответствовать десятичному разделителю, установленному в группе определения. Использование других разделителей (например, после тысячи) запрещено.

Примеры:

a) 58;

b) -125023;

c) -1,876;

d) +23,500.

6.4.3.2. Формат <текст>

В формате <текст> данные должны соответствовать разрешенным символам в соответствии с приложением А, за исключением символов, приведенных в таблице 13.

Таблица 13 - Символы, запрещенные в формате <текст>

6.4.3.3. Формат <буквенно-цифровой>

Буквенно-цифровой формат является частным случаем текстового формата. В нем данные должны соответствовать разрешенным символам в соответствии с приложением А, за исключением символов, приведенных в таблице 14.

Таблица 14 - Символы, запрещенные в буквенно-цифровом формате

6.4.3.4. Формат <последовательность...>

В формате <последовательность...> данные должны соответствовать формату, установленному в треугольных скобках, и быть представлены последовательностью значений, разделенных разделителем данных.

6.4.3.5. Формат <время>

В формате <время> информацию о времени следует представлять в виде текста в следующем формате:

Y

Y

Y

Y

-

M

M

-

D

D

.

h

h

-

т

т

-

s

s

YYYY - год;

ММ - месяц;

DD - день;

hh - час;

mm - минута;

ss - секунда.

Примеры:

1) Один день «0000-00-01.00-00-00».

2) Пятнадцать минут: «0000-00-00.00-15-00».

3) 11 утра 15 августа 2003: «2003-08-15.11-00-00».

6.4.3.6. Формат <данные>

6.4.3.6.1. Общие положения

В формате <данные> данные следует представлять в соответствии с управляющей записью данных. Последовательные данные и элементы непоследовательных наборов данных, относящиеся к измеряемым величинам, установленным в управляющей записи данных, представляют в любом числовом формате и выражают в единицах измеряемых величин в соответствии с ИСО 4226 или ИСО 1000. Этим данным всегда предшествует определитель данных. Ключевые слова и значения классификаторов данных приведены в таблице 15.

Таблица 15 - Ключевые слова и значения классификатора данных

Данные по качеству воздуха могут быть представлены целыми числами. В управляющей записи данных следует указывать соответствующий масштабирующий множитель. Если масштабирующий множитель не установлен, то его принимают равным 1.

6.4.3.6.2. Последовательные данные

Последовательные данные следует представлять в виде однородной последовательности, то есть каждое данное по качеству воздуха приписано различным измеряемым величинам, пунктам или датам. Данные следует разделять установленным разделителем данных. Запись данных заканчивается разделителем данных.

6.4.3.6.3. Непоследовательные данные

Непоследовательные данные состоят из наборов данных. Каждый набор размещен на отдельной строке и состоит из различных элементов данных, устанавливаемых ключевым словом data_columns (столбцы данных). Число наборов данных устанавливают ключевым словом data_number (число данных). Формат каждого элемента должен соответствовать требованиям настоящего стандарта.

Элементы набора данных отделены друг от друга разделителем данных. Каждый набор данных заканчивается разделителем данных.

Приложение А

(обязательное)

7-битный набор кодированных символов

Таблица А.1 - 7-битный набор кодированных символов (в соответствии с ИСО/МЭК 646)

Приложение В

(обязательное)

Коды измеряемых величин

Наименования и коды измеряемых величин приведены в таблице В.1.

Код измеряемой величины состоит из двух буквенно-цифровых символов. Если одну и ту же величину измеряют более одного раза, измерения различают с помощью третьего буквенно-цифрового символа, который ставят после кода измеряемой величины. Это необходимо для обозначения различных:

- единиц измеряемых величин;

- методов измерений;

- высоты точек отбора проб или измерения над уровнем земли;

- пределов обнаружения;

- верхних пределов измерений;

- типов данных.

Пример - Два измерения содержания озона различают с помощью следующих кодов:

- measurand_code = 081;

- measurand_code = 082.

Если измеряемая величина не включена в таблицу В.1, то пользователь может сам установить ее название и присвоить ей код. Код пользователя следует начинать с букв «X», «Y», «Z».

Таблица В.1 - Наименования и коды измеряемых величин

1 - север; 2 - восток; 3 - юг; 4 - запад; 5 - направление ветра.

Рисунок В.1 - Угол направления ветра a

Приложение С

(справочное)

Представление данных по широте, долготе и высоте над уровнем моря

С.1. Общие положения

Приложение устанавливает формат переменной длины для представления данных по широте, долготе и высоте над уровнем моря. В формате используют нормальные шестидесятеричные знаки, включая градусы, минуты и секунды, а также различные комбинации шестидесятеричных и десятичных знаков:

- градусы и десятые доли градусов;

- градусы, минуты и десятые доли минут;

- градусы, минуты, секунды и десятые доли секунд.

В формате используют числа от 0 до 9, графические символы плюс (+) и минус (-) и запятую как десятичный разделитель. В файле с данными широту, долготу и высоту над уровнем моря представляют в текстовом формате.

Представление широты, долготы и высоты над уровнем моря должно соответствовать ИСО 6709.

С.2. Широта

С.2.1. Широты севернее экватора и сам экватор отмечают знаком плюс (+), широты южнее экватора - знаком (-).

С.2.2. Первые две цифры в строке широты обозначают градусы. Следующие цифры обозначают минуты, секунды и десятые доли в соответствии с правилом, согласно которому десятичный разделитель (запятая) показывает переход от шестидесятеричной к десятичной системе. Число цифр после разделителя данных выбирают таким образом, чтобы установить место с заданной точностью:

а) градусы (D) и десятые доли градусов: ± DD, DD;

б) градусы (D), минуты (М) и десятые доли минут: ± DDMM, ММ;

в) градусы (D), минуты (М), секунды (S) и десятые доли секунд: ± DDMMSS, S.

С.2.3. Следует использовать ведущие нули для обозначения менее ста градусов, а также нули - для обозначения менее десяти минут или секунд.

Примеры:

а) «+75,3457»;

б) «-0645,68»;

в) «+500709,1».

С.3. Долгота

С.3.1. Долготы к востоку от Гринвича должны быть отмечены знаком плюс (+), долготы к западу от Гринвича - знаком минус (-). Нулевой меридиан обозначают знаком плюс (+), 180-й меридиан - знаком (-).

С.3.2. Первые три цифры в строке долготы обозначают градусы. Следующие цифры - минуты, секунды и десятые доли в соответствии с правилом, согласно которому десятичный разделитель (запятая) показывает переход от шестидесятеричной к десятичной системе. Число цифр после разделителя данных выбирают таким образом, чтобы установить место с заданной точностью:

a) градусы (D) и десятые доли градусов: ± DDD, DD;

b) градусы (D), минуты (М) и десятые доли минут: ± DDDMM, ММ;

c) градусы (D), минуты (М), секунды (S) и десятые доли секунд: ± DDDMMSS, S.

С.3.3. Следует использовать ведущие нули для обозначения менее ста градусов, а также нули - для обозначения менее десяти минут или секунд.

Примеры

a) «-005,3457»;

b) «+01615,28»;

c) «+1701209,1».

С.4. Высота над уровнем моря

С.4.1. Высоты выше стандартного геодезического уровня данных следует отмечать знаком плюс (+), высоты ниже стандартного геодезического уровня данных - знаком минус (-).

С.4.2. Высоту выражают в метрах с точностью до десятых долей.

Примеры

a) «+245,6»;

b) «-12».

Приложение D

(справочное)

Примеры сокращенных названий и кодов стран

Таблица D.1 - Названия и коды стран (ИСО 3166-1)

Приложение Е

(справочное)

Примеры файлов с данными

Е.1. Пример полного файла с данными

[definition_group]

file_name =; «FR241503.94$»

file_creation_date = ; «1995-06-02.11-45-00»

file_data_status =; «validated»

file_data_separator =; ; {semicolon}

file_decimal_separator =; , {comma}

file_comment_separators =; { }

file_format =; «ISO7168-1:1999»

[identification_group]

[data_supplier_record]

data_supplier_name =; «QUALITAIR»

data_supplier_code =; «QA»

data_supplier_address =; «NICE LEADER»; «64 route de GRENOBLE»; «F-06200 NICE»; «FRANCE»

data_supplier_responsible =; «Responsible Person»

data_supplier_phone_number =; «+33 1234567890»

data_supplier_fax_number =; «+33 1234567800»

data_supplier_email_address ;= «qualitair@provider.country»

data_supplier_country_name =; «FRANCE»

data_supplier_country_code =; «FR»

[header_record]

number_of_network_records =; 1

number_of_site_records =; 2

number_of_measurand_records =; 3

number_of_measurand_records =; 3

number_of_data_blocks =; 4

[network_group]

[network_record]

network_country_code =; «24.FR»

network_name =; «QUALITAIR06»

network_short_name =; «QA06»

network_address =; «NICE LEADER»; «64 route de GRENOBLE»; «F-06200 NICE»; «FRANCE»

network_responsible =; «GERAUD Michel»

network_phone_number =; «+33 8765432109»

network_fax_number =; «+33 8765432100»

network_email_address =; «qualitair06@provider.country»

network_start_time =; «1990-01-01.00-00-00»

network_end_time =; «9999-99-9.99-99-99»

network_coverage =; «province»

network_time_reference =; «UT»

[site_group]

[site_record]

site_network_country_code =; «24001.24.FR»

site_name =; «Blausasc»

site_address =; «Address of the site»

site_responsible =; 2Responsible Person «site_start_time =; «1992-06-01.00-00-00»

site_end_time =; «9999-99-99.99-99-99»

site_type =; «background»

site_scale =; «regional» «national»

site_scale code =; 6

site_time_minus_UT =; «0000-00-00.02-00-00»

site_latitude =; «+434825,00»

site_longitude =; «+0072158,00»

site_altitude -; «+320»

site_geodesic_system =; «WGS84»

site_zone_type =; «rural»

site_zone_type_code =; 3

site_zone_characterization =; «natural»; «lakeside»

site_zone_characterization_code =; 1040

site_inhabitans =; 5000»

site_emission_sources =; «agriculture»; «nature»

site_emission_sources_code =; 1536

site_traffic_volume =; «low»

site_lorry_percentage =; 10

site_street_type =; «wide»

site_traffic_situation =; «open area»

[site_record]

site_network_country_code =; «24005.24.FR»

site_name =; «Brancolar»

site_address =; "Address of the site»

site_responsible =; «Responsible Person»

site_start_time =; «1992-06-01.00-00-00»

site_end_time =; «9999-99-99.99-99-99»

site_type =; «background»

site_scale =; «regional»; «national»

site_scale_code =; 6

site_time_minus_UT =; «0000-00-00.02-00-00»

site_latitude =; «+434332,00»

site_longitude =; «+0071623,00»

site_altitude =; «+162»

site_geodesic_system =; «WGS84»

site_zone_type =; «rural»

site_zone_type_code =; 3

site_zone_characterization =; «natural»; «lakeside»

site_zone_characterization_code =; 1040

site_inhabitans =; 5000»

site_emission_sources =; «agriculture»; «nature»

site_emission_sources_code =; 1536

site_traffic_volume =; «low»

site_lory_percentage =; 10

site_street_type =; «wide»

site_traffic_situation =; «open area»

[measurand_group]

[measurand_record]

measurand_code =; «08»

measurand_name =; «ozone»

measurand_unit =; «microgram per cubic meter»

measurement_method =; «ultraviolet method»

measurement_method_standard =; «ISO 13964»

measurement_type =; «automatic»

measurement_device =; «Manufacturer - XY 67»

mearurement_start_time =; «1993-01-01.00-00-00»

mearurement_end_time =; «99-99-99.99-99-99»

calibration_method =; «UV lamp»

calibration_method_standard =; «not applicable»

calibration_type =; «automatic»

calibration_period =; 0000-00-01.00-00-00

reference_temperature =; 20,0

reference_temperature_unit =; «degree Celsius»

reference_pressure =; 101,3

reference_pressure_unit =; «kilopascal»

length_unit =; «meter»

sampling_location =; «free air flow»

sampling_height =; 3

sampling line length =; 4,5

lower_limit =; 0

upper_limit =; 200

quantification_limit =; 20

measurement_uncertainty =; 20

[measurand_record]

measurand_code =; «01»

measurand_ name =; «sulfur dioxide»

measurand_unit =; «microgram per cubic meter»

measurement_method =; «UV fluorescence»

measurement_method_standard =; «ISO 10498»

measurement_type =; «automatic»

measurement_device =; «Manufacturer - ZZ 100»

mearurement_start_time =; «1994-01-01.00-00-00»

mearurement_end_time =; «99-99-99.99-99-99»

calibration_method =; «reference measurement method»

calibration_method_standard =; «not applicable»

calibration_type =; «manual»

calibration_period =; 0000-01-01.00-00-00

reference_temperature =; 20,0

reference_temperature_unit =; «degree Celsius»

reference_pressure =; 101,3

reference_pressure_unit =; «kilopascal»

length unit =; «meter»

sampling_location =; «free air flow»

sampling_height =; 3

sampling_line_length =; 3,5

lower_limit =; 0

upper_limit =; 2670

quantification_limit =; 5

measurement_uncertainty =; 5 [measurand_record]

measurand_code =; «22»

measurand_name =; «total suspended particulates»

measurand_unit =; «microgram per cubic meter»

measurement_method =; «beta ray absorption method»

measurement_method_standard =; «ISO 10473»

measurement_type =; «automatic»

measurement_device =; «Manufacturer - ABC 50»

measurement_start_time =; «1994-01-01.00-00-00»

measurement_end_time =; «99-99-99.99-99-99»

calibration_method =; «reference measurement method»

calibration_method_standard =; «not applicable»

calibration_type =; «manual»

calibration_period =; 0000-00-07.00-00-00

reference_temperature =; 20,0

reference_temperature_unit =; «degree Celsius»

reference_pressure =; 101,3

reference_pressure_unit =; «kilopascal»

length unit =; «meter»

sampling_location =; «free air flow»

sampling_lieight =; 3

sampling_line_length =; 5,5

lower_limit =; 0

upper_limit =; 3800

quantification_limit =; 10

measurement_uncertainty =; 10

[data_qualifier_group]

[data_qualifier_record]

usable_datum =; «»

calibration_mode =; «C»

zero_mode =; «Z»

maintenance_mode =; «M»

faulty_measurement =; «F»

no_datum =; «N»

calibration_drift =; «D»

corrected_datum =; «0»

estimated_datum =; «E»

invalid_datum =; «I»

[data_group]

[data_block]

[data_control_record]

measurand_code =; «08»

site_network_country_code =; «24001.24.FR»

data_start_time =; «1994-07-09.00-00-00»

data_duration =; «0000-00-01.00-00-00»

data_number =; 96

data_time_interval =; «000-00-00.00-15-00»

data_samples_per_time_interval =; 1

data_sampling_time =; «0000-00-00.00-15-00»

data_multiplication_factor =; 1

data_type =; «arithmetic mean»

data_type_code =; 1

[data_record]

data =; 97;    55;     2;      1;       25;        10;       33;     46;       27;     1;      0;      0;      8;

data =; 3;      4;       20;    24;     26;        11;       3;       9;         8;       2;      0;      0;      0;

data =; 2;      2;      F687;            1;          1;         5;       40;       50;     64;    82;    95;    95;                           111;

data =; 97;    94;     114; 98;     104;      95;       107;   109;     110;   119; 108; 102; 120;

data =; 128; 115;   110; 120;   111;      109;     106;   119;     104;   103; 111; 118; 131;

data =; 128; 127;   92;    102;   101;      85;       105;   105;     106;   104; 101; 95;    84;

data =; 89;    65;     35;    41;     43;        37;       25;     18;       3;       0;      0;      0;      0;

data =; 0;      0;       N;     N;       0;

[data_block]

[data_control_record]

measurand_code =; «01»

site_network_country_code =; «24001.24.FR»

data_start_time =; «1994-07-09.00-00-00»

data_duration =; «0000-00-01.00-00-00»

data_number =; 96

data_time_interval =; «000-00-00.00-15-00»

data_samples_per_time_interval =; 1

data_sampling_time =; «0000-00-00.00-15-00»

data_multiplication_factor =; 1

data_type =; «arithmetic_mean»

data_type_code =; 1

[data_record]

data =; 1;     1;     1;     Z      0;      1;      1;     1;     1;      1;     1;     2;       1;      1;

data =; 1;     1;     1;             1;      1;      1;     1;     1;      1;     1;     1;       2;      1;

data =; 1;     1;     1;             1;      1;      2;     1;     1;      2;     1;     1;       1;      1;

data =; 1;     1;     1;     N     ;        1;      1;     1;     1;      1;     1;     1;       1;      1;

data =; 1;     1;     1;             1; I   2;      1;     1;     1;      1;     1;     1;       1;      2;

data =; 1;     1;     1;             1;      1;      1;     1;     1;      2;     1;     1;       1;      1;

data =; 1;     1;     1;             1;      1;      1;     1;     1;      1;     1;     1;       1;      1;

data =; 1;     2;     3;             2;      2;

[data_block]

[data_control_record]

measurand_code =; «22»

site_network_country_code =; «24001.24.FR»

data_start_time =; «1994-07-09.00-00-00»

data_duration =; «0000-00-01.00-00-00»

data_number =; 96

data_time_interval =; «000-00-00.00-15-00»

data_samples_per_time_interval =; 1

data_sampling_time =; «0000-00-00.00-15-00»

data_multiplication_factor =; 1

data_type =; «arithmetic mean»

data_type_code =; 1

[data_record]

data =; 33;    33;     33;     33;     33;    33;     33;    33;     33;     33;     31;     29;    29;

data =; 29;    29;     29;     29;     29;    29;     29;    29;     29;     29;     29;     29;    29;

data =; 36;    42;     42;     42;     42;    42;     42;    42;     42;     42;     42;     42;    42;

data =; 42;    42;     42;     44;     45;    F645;          45;     45;     45;     45;     45;    45; 45;

data =; 45;    45;     45;     45;     45;    45;     31;    19;     19;     19;     19;     19;    19;

data =; 19;    19;     19; Z 0;       19;    19;     19;    19;     19;     23;     28;     27;    28;

data =; 28;    28;     27;     27;     27;    28;     27;    27;     27;     27;     27;     27;    31;

data =; 34;    34;     34; M 0;   M 0;

[data_block]

[data_control_record]

measurand_code =; «08»

site_network_country_code =; «24001.24.FR»

data_start_time =; «1994-07-09.00-00-00»

data_duration =; «0000-00-01.00-00-00»

data_number =; 96

data_time_interval =; «000-00-00.00-15-00»

data_samples_per_time_interval =; 1

data_sampling_time =; «0000-00-00.00-15-00»

data_multiplication_factor =; 1

data_type =; «arithmetic mean»

data_type_code =; 1

[data_record]

data =; 41;    52;     57;     40;       52;       44;       55;     59;     48;     55;    48;     30;     20;

data =; 17;    22;     9;       27;       11;       11;       14;     13;     6;       3;      6;       C198; С 2;

data =; 4;      27;     63;     73;       87;       89;       90;     83;     88;     94;    97;     98;     92;

data =; 93;    95;     100;   103;     110;     111;     107;   110;   110;   109; 109;   108;                           110;

data =; 112; 112;   115;   113;     116;     112;     108;   109;   109;   111; 111;   104;                           104;

data =; 98;    101;   104;   105;     106;     107;     104;   106;   105;   100; 99;     98;     99;

data =; 87;    65;     70;     61;       61;       66;       60;     66;     59;     30;    18;     23;     20;

data =; 48;    44;     23;     23;       38;

E.2. Пример представления непоследовательных данных

[data_group]

[data_block]

[data_control_record]

measurand_code =; «08»

site_network_country_code =; «24001.24.FR»

data_start_time =; «1994-07-09.00-00-00»

data_duration =; «0000-00-08.00-00-00»

data_number =; 8

data_time_interval =; «000-00-01.00-00-00»

data_samples_per_time_interval =; 48

data_sampling_time =; «0000-00-00.00-30-00»

data_multiplication_factor =; 1

data_type =; «non-sequential data»

data_type_code =; 0

data_columns =; «minimum value»; «maximum value»; «arithmetic mean»

[data_record]

data =; 5;        123;      43;

data =; 7;        145;      65;

data =; 2;        87;        31;

data =; 3;        65;        25;

data =; 5;        77;        29;

data =; 8;        134;      59;

data =; 7;        112;      56;

data =; 4;        96;        48;

E.3. Пример передачи избыточных данных

[data_group]

[data_block]

[data_control_record]

measurand_code =; «08»

site_network_country_code =; «C234.NW.DE»

data_start_time =; «1996-07-01.00-00-00»

data_duration =; «0000-01-00.00-00-00»

data_number =; 8

data_time_interval =; «000-00-00.08-00-00»

data_samples_per_time_interval =; 16

data_sampling_time =; «0000-00-00.00-30-00»

data_multiplication_factor =; 1

data_type =; «non-sequential data»

data_type_code =; 0

data_columns =; «threshold value»; «averaging time»; «start time»; «number of consecutive exceedences»

[data_record]

data =; 110;     0000-00-00.08-00-00;   1996-07-03.12-00-00;   2;

data =; 110;     0000-00-00.08-00-00;   1996-07-03.12-00-00;   2;

data =; 110;     0000-00-00.08-00-00;   1996-07-03.12-00-00;   2;

Приложение F

(справочное)

Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам

Библиография

[1] Guide to the expression of uncertainty in measurement (GUM); 1st edition; International Organization for Standardization, Geneva, 1993¹⁾

¹⁾ Аутентичный русский перевод: «Руководство по выражению неопределенности измерения» под редакцией проф. Слаева В. А. - Издательство «ВНИИМ им. Д. И. Менделеева», СПб. - 1999.
