ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ ПРИ МОСГОРИСПОЛКОМЕ

МОСОРГСТРОЙ

КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА УСТРОЙСТВО ПОЛИМЕРЦЕМЕНТНОЙ СТЯЖКИ

МОСКВА - 1982

Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (Л.К. Немцын, Т.И. Певзнер) совместно с ЦНИБ «Мосстрой» (Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (И.Г. Козин) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.

Карты рекомендованы к применению в строительстве при устройстве полимерцементной стяжки.

Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Москва, Б. Полянка, д. 51а, трест Мосоргстрой.

ВВОДНАЯ ЧАСТЬ

1. Карты разработаны на основе изучения и обобщения опыта бетонщиков СУ-93 объединения Мосотделстрой (бригады Г.Я. Машкина, В. Зинатулина).

2. Режим труда и отдыха принят из условий оптимального темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве».

3. Устройство полимерцементной стяжки выполнялось механизированным методом, что дало возможность сократить трудозатраты по сравнению с ЕНиР, § 19 - 27, на:

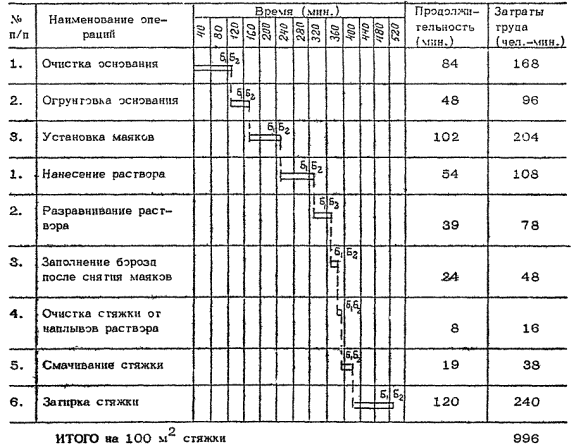

ГРАФИК ТРУДОВОГО ПРОЦЕССА

Выработка на 1 чел.-день - 48,2 м²

Карта трудового процесса строительного производства

Устройство стяжек

Входит в комплект карт ККТ-19.0-1 на устройство полимерцементных стяжек

КТ-19.0-27.1-81

Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ «Мосстрой»

Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при устройстве полимерцементной стяжки.

1.2. Показатели производительности труда:

выработка на 1 чел.-день, м² - 99,9

затраты труда на 100 м², чел.-ч. - 8,8

ПРИМЕЧАНИЕ: в затраты труда входит время на подготовительно-заключительные работы (4 %) и отдых (12 %).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо:

подготовить основания согласно КТ-1;

обеспечить рабочее место оборудованием и инвентарем.

2.2. Приемка работ по устройству стяжек производится в соответствии с требованиями СНиП III-В.14-72 «Полы. Правила производства и приемки работ», трещины, выбоины и открытые швы в стяжках не допускаются; отклонение толщины стяжек от проектной допускается только в отдельных местах и не должно превышать 10 % от заданной толщины;

ровность поверхности стяжки проверяется во всех направлениях уровнем и контрольной рейкой длиной 2 м, а при наличии уклона контрольной рейкой-шаблоном с уровнем; отклонение поверхности стяжки от плоскости не должно превышать 2 мм.

2.3. Влажность стяжек должна быть не более 5 %.

2.4. Полимерцементные растворы необходимо укладывать до начала изменения их подвижности (загустевания); применение загустевших растворов, добавка в них воды или воды и цемента (размолаживание) запрещается.

2.5. При выполнении работ необходимо выполнять требования СНиП III-В.14-72 «Полы. Правила производства и приемки работ», «Инструкции по устройству полов в жилых и общественных зданиях» (ВСН 35-80) и СНиП III-4-80 «Техника безопасности в строительстве».

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

бетонщик IV разряда (Б₁) - 1

бетонщик III разряда (Б₂) - 1

3.2. Инструменты, приспособления и инвентарь

№ п/п	Наименование, назначение и основные параметры	ГОСТ, № чертежа, изготовитель	Количество
1.	Комплексная установка для штукатурных растворов КУШР-2,7	Опытный ремонтно-механический завод объединения Мосремстроймаш Главмосмонтажспецтроя	1
2.	Машина для затирки стяжек СО-89	Одесский завод строительно-отделочных машин	1
3.	Установка СО-21А (для смачивания основания)	Вильнюсский завод строительно-отделочных машин	1
4.	Компрессор СО-7А	-«-	1
5.	Скребок (для очистки основания)	черт. 1233 треста Мосоргстрой ГМС	2
6.	Рейка-правило длиной 3 м (для разравнивания раствора)	черт. ТЭ-275 треста Оргстрой Минстроя ЭССР	1
7.	Терка деревянная (для затирки стяжки)	черт. 1154 треста Мосоргстрой ГМС	1
8.	Рейка контрольная длиной 2 м	черт. ТЭ-276 треста Оргстрой Минстроя ЭССР
9.	Лопатка типа ЛП (для заполнения борозд)	ГОСТ 9523-81	2
10.	Ящик для раствора	черт. 69.00.00 Управления механизации отделочных работ объединения Мосотделстрой	1

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Устройство стяжки выполняют в следующей последовательности:

1) нанесение раствора; полимерцементный раствор поступает к месту укладки следующим образом: товарный цементно-песчаный раствор принимают в приемный бункер комплексной штукатурной установки КУШР-2,7, затем в бункер заливают 10 %-ю поливинилацетатную дисперсию в количестве 250 л на 1 м³ раствора; после тщательного перемешивания готовый раствор по шлангам подают к месту укладки, а затем через сопло наносят на основание;

2) разравнивание раствора;

3) заполнение борозд после снятия маяков;

4) очистка стяжки от наплывов раствора;

5) смачивание стяжки 5 %-й дисперсией ПВА;

6) затирка основания.

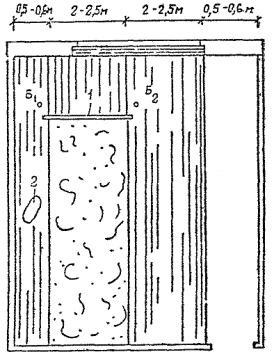

4.2. Схема организации рабочего места

Б₁ и Б₂ - бетонщики;

1 - рейка-правило;

2 - машина для затирки стяжки

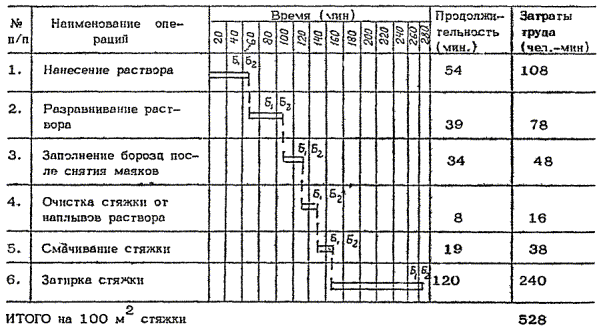

4.3. График трудового процесса

4.4. Описание операций

№ по графику	Наименование операций, их продолжительность^*), исполнители; орудия труда, характеристика приемов труда
1.	Нанесение раствора; 54 мин; Б₁, Б₂; установка КУШР-2,7. Бетонщик Б₁ наносит раствор полосой между двумя рядами маяков, держа сопло на высоте 40 - 50 см от поверхности пола и под углом к нему 60 - 70° (рис. 1). Бетонщик Б₂ помогает перетаскивать шланги. Укладку полос ведут через одну.
2.	Разравнивание раствора; 39 мин; Б₁, Б₂; рейка-правило. Бетонщики Б₁ и Б₂ укладывают рейку-правило поперек полосы так, чтобы ее концы опирались на маячные трубы, и передвигают ее вдоль полосы, производя разравнивание раствора (рис. 2). Толщина выровненного слоя должна быть на 2 - 3 мм выше верха маяков (ввиду усадки раствора).
3.	Заполнение борозд после снятия маяков; 24 мин; Б₁, Б₂; лопатка плиточная, ящик для раствора. Бетонщики Б₁ и Б₂ извлекают маячные трубы из уложенных полос и заполняют борозды раствором при помощи плиточных лопаток.
4.	Очистка стяжки; 8 мин; Б₁, Б₂; скребок. Бетонщики Б₁ и Б₂ производят очистку стяжки от наплывов раствора при помощи скребков.
5.	Смачивание стяжки дисперсией ПВА; 19 мин; Б₁, Б₂; установка СО-21А; компрессор СО-7А; ведро. Бетонщик Б₁ производит смачивание стяжки дисперсией ПВА при помощи установки СО-21А. Бетонщик Б₂ готовит состав, подносит его к месту работы и заливает в бачки установки.
6.	Затирка стяжки; 120 мин; Б₁, Б₂; затирочная машина СО-89; терка деревянная. Бетонщик производит затирку стяжки машиной СО-89 (рис. 3); в труднодоступных местах бетонщик Б₁ производит затирку деревянной теркой. Затирка производится через 1 - 2 дня после укладки раствора (в зависимости от температурно-влажностного режима).
