Приказ Министерства информационных технологий и связи РФ
от 10 января 2006 г. № 1
"Об утверждении Правил применения оборудования систем телевизионного вещания.
Часть I. Правила применения передатчиков эфирного телевидения"

(с изменениями от 23 апреля 2013 г.)

В соответствии с пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13.04.2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463) и статьями 21 и 41 Федерального закона от 07.07.2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) приказываю:

1. Утвердить прилагаемые Правила применения оборудования систем телевизионного вещания. Часть I. Правила применения передатчиков эфирного телевидения.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Антонюка Б.Д.



Министр

Л.Д. Рейман





Зарегистрировано в Минюсте РФ 23 января 2006 г.



Регистрационный № 7405





Правила применения оборудования систем телевизионного вещания.
Часть I. Правила применения передатчиков эфирного телевидения

(утв. приказом Министерства информационных технологий и связи РФ
от 10 января 2006 г. № 1)

(с изменениями от 23 апреля 2013 г.)

I. Общие положения

1. Настоящие Правила применения оборудования систем телевизионного вещания. Часть I. Правила применения передатчиков эфирного телевидения (далее - Правила) разработаны в соответствии со статьями 21 и 41 Федерального закона от 07.07.2003 № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи (далее - ЕСЭ) Российской Федерации.

2. Правила распространяются на передатчики эфирного телевидения аналоговые, цифровые и гибридные (далее по тексту - передатчики телевизионные) и содержат обязательные требования к ним при использовании в ЕСЭ Российской Федерации.

3. Передатчики телевизионные идентифицируются как радиоэлектронные средства (далее - РЭС), предназначенные для формирования и передачи радиосигналов в системах телевизионного вещания, и в соответствии с п. 27 "Перечня средств связи, подлежащих обязательной сертификации", утвержденного постановлением Правительства Российской Федерации от 31.12.2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), должны пройти процедуру обязательной сертификации в порядке, установленном "Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи", утвержденными постановлением Правительства Российской Федерации от 13.04.2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 28, ст. 2895).

4. Передатчики телевизионные классифицируются следующим образом:

4.1. По полосам частот:

- ОВЧ (очень высокие частоты) диапазоны частот:

I - 48,5...56,5 МГц и 58,0...66,0 МГц,

II - 76,0... 100,0 МГц,

III - 174,0... 230,0 МГц.

- УВЧ (ультравысокие частоты) диапазоны частот:

IV - 470,0... 582,0 МГц,

V - 582,0...862 МГц.

4.2. По способу передачи сигнала:

- аналоговые - передатчики, функционирующие в аналоговом режиме;

- цифровые - передатчики, функционирующие в цифровом режиме;

- гибридные - передатчики, функционирующие в аналоговом или цифровом режиме.

4.3. По величине энергопотребления:

- передатчики класса Б с малым энергопотреблением - передатчики с питанием от источников постоянного тока и от сети переменного тока с током потребления в одной фазе до 16 А, напряжением питания сети переменного тока до 1000 В;

- передатчики класса А с питанием от сети переменного тока с током потребления в одной фазе более 16 А, напряжением питания сети переменного тока свыше 1000 В.

4.4. По условиям функционирования:

- передатчики телевизионные цифровые, предназначенные для совместного использования полосы радиочастот с аналоговыми передатчиками;

- передатчики телевизионные цифровые, предназначенные для совместного использования полосы радиочастот с маломощными радиопередатчиками других служб или радиоприемными устройствами (критический случай).

II. Классификация требований к передатчикам телевизионным

5. Первая группа требований устанавливается в целях обеспечения целостности ЕСЭ и включает в себя:

5.1. Требования к частотным диапазонам, номерам радиоканалов и номинальным полосам частот радиоканалов (пп

. 7.1

, 7.2, 8.2 Правил).

5.2. Требования параметрам канала изображения (п. 7.3 Правил) и канала звукового сопровождения (п. 7.4 Правил) аналоговых и гибридных передатчиков телевизионных.

5.3. Требования к системе и параметрам сигналов цифрового телевизионного вещания (пп. 8.1 - 8.8

 Правил).

6. Вторая группа требований устанавливается в целях обеспечения устойчивости функционирования ЕСЭ и включает в себя:

6.1. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

6.2. Требования по устойчивости к колебаниям напряжения питающей сети (п. 16 Правил).

6.3. Требования к устойчивости передатчиков телевизионных при климатических воздействиях (п. 17 Правил).

III. Требования к передатчикам телевизионным аналоговым

7. Параметры, обеспечивающие целостность ЕСЭ, должны соответствовать следующим требованиям:

7.1. Частотные диапазоны, номера радиоканалов и номинальные полосы частот радиоканалов должны соответствовать приложению 1 к Правилам (таблица П. 1.1.).

7.2. Передатчики должны иметь возможность работать в системе смещения несущих частот (далее - СНЧ). Частота несущей изображения в сети эфирного телевидения:

с использованием простого смещения несущих частот

с использованием точного СНЧ

при f_стр = (15625,000 ± 0,016) Гц,

где f_0и - номинальное значение частоты несущей изображения, МГц, в соответствии с приложением 1 к Правилам (таблица П. 1.1.);

Дельта f, Дельта f_точ - значение смещения частоты несущей изображения, Гц, указаны в приложение 1 к Правилам (таблица П. 1.2.).

7.3. Параметры канала изображения должны соответствовать следующим требованиям:

7.3.1. Модуляция несущей частоты канала изображения - амплитудная с частичным подавлением нижней боковой полосы частот радиосигнала изображения (класс излучения - 7M62C3F). Полярность модуляции - негативная.

7.3.2. Выходная мощность передатчика телевизионного аналогового определяется мощностью радиоколебаний в пике синхроимпульсов на выходе канала изображения, и номинальное ее значение должно быть указано в технических условиях на конкретный тип передатчика. Отклонение выходной мощности от номинального значения должно быть в пределах не более ± 10 %.

7.3.3. Изменение пиковой мощности передатчика при изменениях среднего уровня модуляции от уровня черного до уровня белого - не более 0,5 дБ.

7.3.4. Вход канала изображения должен быть несимметричным относительно земли. Номинальное значение входного сопротивления должно быть 75 Ом при затухании несогласованности не менее 30 дБ в полосе частот от 0 до 6,0 МГц.

7.3.5. Уровень входного сигнала, при котором обеспечивается номинальное значение глубины модуляции канала изображения, должен быть в пределах (1 В ± 0,5) В.

7.3.6. Уровни входного модулирующего сигнала канала изображения указаны в приложении 2 к Правилам (рисунок П.2.1.).

7.3.7. Уровни выходного сигнала канала изображения указаны в приложении 2 к Правилам (рисунок П.2.2.).

7.3.8. Дифференциальное усиление, измеренное между уровнями 15 % и 75 % при насадке с частотой 4,43 МГц и размахом 10 %, - не более 8 %.

7.3.9. Дифференциальная фаза - не более 4 %.

7.3.10. Переходная характеристика (фронт и срез импульса частотой от 15 до 250 кГц) указана в приложении 2 к Правилам (рисунок П.2.3.).

7.3.11. Сквозная амплитудно-частотная характеристика тракта вход передатчика - выход демодулятора, измеренная на среднем уровне от 20 % до 60 %, указана в приложении 2 к Правилам (рисунок П.2.4.).

7.4. Параметры канала звукового сопровождения должны соответствовать следующим требованиям:

7.4.1. Модуляция несущей частоты канала звукового сопровождения - частотная (класс излучения - 250KF3E). Номинальная девиация несущей частоты ± 50 кГц. Номинальное значение постоянной времени цепи предыскажения амплитудно-частотной характеристики 50 мкс.

7.4.2. Номинальная величина отношения выходной мощности канала звукового сопровождения к пиковой мощности канала изображения - 1:10.

7.4.3. Отклонение выходной мощности канала звукового сопровождения от номинального значения, соответствующего п. 7.4.2, должно составлять не более ± 10 %.

7.4.4. Вход канала звукового сопровождения должен быть симметричным. Входное сопротивление в полосе частот 30... 15000 Гц должно быть 600 ± 60 Ом. Коэффициент асимметрии входа в полосе частот 30... 15000 Гц должен быть не более 1 %.

7.4.5. Номинальный уровень входного напряжения, необходимого для обеспечения 100-процентной модуляции частотой 1000 Гц, должен составлять 0 дБм (0,775 Вэфф.), диапазон регулировки входного уровня должен быть не менее ±6 дБ.

7.5. Параметры, относящиеся к использованию радиочастотного спектра, должны соответствовать следующим требованиям:

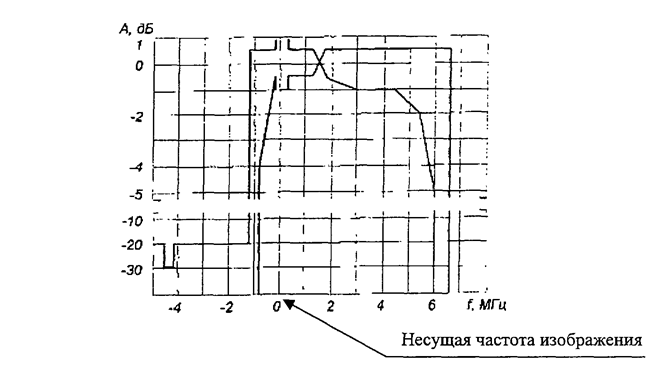

7.5.1. Амплитудно-частотная характеристика боковых полос передатчика должна соответствовать приложению 4 к Правилам (рисунок П.4.1.).

7.5.2. Уровни побочных радиоколебаний, передаваемых передатчиком в антенный фидер на частотах побочных радиоизлучений, указаны в приложении 5 к Правилам.

7.5.3. Отклонение несущих частот изображения и звукового сопровождения в системе использования простого смещения несущих частот должно быть в пределах ±100 Гц от их номинального значения.

Отклонение несущих частот изображения и звукового сопровождения в системе с использованием точного СНЧ отклонение несущей частоты изображения должно быть в пределах ±1 Гц от номинального значения.

IV. Требования к передатчикам телевизионным цифровым

8. Параметры, обеспечивающие целостность ЕСЭ, должны соответствовать следующим требованиям:

8.1. Передатчики телевизионные цифровые должны обеспечивать формирование и передачу радиосигналов европейской системы цифрового телевизионного вещания DVB согласно п. 1 Распоряжения Правительства Российской Федерации от 25 мая 2004 г. № 706-р "О внедрении в Российской Федерации европейской системы цифрового телевизионного вещания DVB*(1)" (Собрание законодательства Российской Федерации, 2004, № 22, ст. 2211), класс излучения X7FWX.

______________________________

Справочно: *(1) В международной практике используется аббревиатура DVB (Digital Video Broadcasti№g - Цифровое телевизионное вещание).

8.2. Передатчики должны иметь возможность работать в любом заранее заданном радиоканале III - V частотных диапазонов, указанных в приложении 1 к Правилам.

8.3. Передатчики должны обеспечивать модуляцию COFDM*(2) (режимы 2К, 8К и/или 4К).

______________________________

Справочно: *(2) В международной практике используется аббревиатура COFDM (Coded Orthogo№al Freque№cy Divisio№ Multiplexi№g - Кодированное ортогональное частотное мультиплексирование).

8.4. Выходная мощность передатчика определяется эффективным значением мощности радиосигнала, и номинальное ее значение должно быть указано в технических условиях на конкретный тип передатчика. Отклонение мощности от номинального значения должно быть в пределах не более ± 10 %.

8.5. Передатчики должны иметь последовательный асинхронный ASI*(3) и/или параллельный синхронный SPI*(4) интерфейсы для приема транспортного потока MPEG-2*(5) или MPEG-4, образованного пакетами с фиксированной длиной 188 байт.

______________________________

Справочно: *(3) В международной практике используется аббревиатура ASI (Asy№chro№ous Serial I№terface - асинхронный последовательный интерфейс).

Справочно: *(4) В международной практике используется аббревиатура SPI (Sy№chro№ous Serial I№terface - синхронный параллельный интерфейс).

Справочно: *(5) В международной практике используется аббревиатура MPEG (Movi№g Pictures Expert Group - способ представления информации об изображении, звуке и свойствах передаваемого сообщения).

8.6. Передатчик должен обеспечивать передачу информационного потока с параметрами: скорость кода, защитный интервал и скорость цифрового потока, указанными в приложении 3 к Правилам (рисунок П.3.1.), в режимах 2К и 8К несущих.

8.7. Коэффициент битовых ошибок BER*(6), измеренный перед декодером Витерби, должен быть не более 10(-9).

______________________________

Справочно: *(6) В международной практике используется аббревиатура BER (Bit Error Ratio - Коэффициент ошибок на бит).

8.8. Среднеквадратическое значение коэффициента ошибок модуляции MER*(7) должно быть не менее 35 дБ.

______________________________

Справочно: *(7) В международной практике используется аббревиатура MER (Modulatio№ Error Ratio - Коэффициент ошибок модуляции несущей радиосигнала).

9. Параметры, относящиеся к использованию радиочастотного спектра, должны соответствовать следующим требованиям:

9.1. Значение центральной частоты передатчика должно обеспечивать положение спектра излучаемого колебания в границах заданного канала в соответствии с приложением 1 к Правилам (таблица П.1.1.). Отклонение центральной частоты в спектре выходного сигнала от средней частоты рабочего канала должно быть в пределах ± 100 Гц.

9.2. Уровень спектральной плотности мощности внеполосных составляющих спектра выходного сигнала передатчика, предназначенного для совместного использования полосы радиочастот с аналоговыми передатчиками, в области отстроек ± (3,9... 12) МГц от центральной частоты не должен превышать значений в соответствии с приложением 3 к Правилам (таблица П.3.2.).

9.3. Относительный уровень спектральной плотности мощности внеполосных составляющих спектра выходного сигнала передатчика в области отстроек ± (3,9... 12) МГц от центральной частоты для критического случая не должен превышать значений в соответствии с приложением 3 к Правилам (таблица П.3.3.).

9.4. Уровни побочных радиоколебаний, передаваемых передатчиком в фидер антенны на частоте побочного радиоизлучения, должен быть не более минус 60 дБ по отношению к эффективной мощности радиопередатчика.

V. Требования к передатчикам телевизионным гибридным

10. Гибридные передатчики должны обеспечивать возможность работы либо в аналоговом, либо в цифровом режимах вещания.

11. Переход от аналогового режима вещания к цифровому может осуществляться с помощью органов управления передатчиком или по каналу управления передатчиком.

12. Допускается осуществлять переход от аналогового к цифровому режиму вещания путем замены отдельных блоков передатчиков, в частности заменой возбудителя передатчика для аналогового вещания на возбудитель для цифрового вещания, а также заменой пассивных выходных элементов или применением специальных видов коррекции.

13. При работе телевизионного передатчика в аналоговом режиме он должен соответствовать требованиям раздела III Правил.

14. При работе телевизионного передатчика в цифровом режиме он должен соответствовать требованиям раздела IV Правил.

VI. Требования к передатчикам телевизионным, обеспечивающие устойчивость ЕСЭ

15. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

16. Требования устойчивости к колебаниям напряжения питающей сети.

16.1. Изменение выходной мощности передатчиков при медленных колебаниях напряжения сети от + 10 % до минус 15 % номинального значения при частоте напряжения сети (50 ± 1) Гц должно быть не более ± 0,25 дБ.

17. Требования устойчивости к климатическим воздействиям.

17.1. Передатчики должны соответствовать требованиям настоящих Правил при воздействии следующих климатических факторов внешней среды:

- температура воздуха в помещении от + 5 °С до + 45 °С;

- относительная влажность 80 % при температуре 20 °С;

- высота над уровнем моря не более 2500 м.

Приложение 1

к Правилам применения оборудования

систем телевизионного вещания.

Часть I. Правила применения

передатчиков эфирного телевидения

Таблица П.1.1. Частотные диапазоны, номера радиоканалов, номинальные полосы частот радиоканалов, номинальные значения частот несущих

Частотный диапазон

Номер радиоканала

Номинальная полоса частот радиоканала, МГц

Номинальная частота несущей, МГц

Изображения

Звукового сопровождения

1

2

3

4

5

I

1

48,5 - 56,5

49,75

56,25

2

58, 0 - 66, 0

59,25

65,75

II

3

76, 0 - 84, 0

77,25

83,75

4

84, 0 - 92, 0

85,25

91,75

5

92,0 - 100,0

93,25

99,75

III

6

174,0 - 182,0

175,25

181,75

7

182,0 - 190,0

183,25

189,75

8

190, 0 - 198, 0

191,25

197,75

9

198,0 - 206,0

199,25

205,75

10

206,0 - 214,0

207,25

213,75

11

214,0 - 222,0

215,25

221,75

12

222, 0 - 230, 0

223,25

229,75

IV

21

470, 0 - 478, 0

471,25

477,75

22

478, 0 - 486, 0

479,25

485,75

23

486,0 - 494,0

487,25

493,75

24

494, 0 - 502, 0

495,25

501,75

25

502,0 - 510,0

503,25

509,75

IV

26

510, 0 - 518, 0

511,25

517,75

27

518,0 - 526,0

519,25

525,75

28

526,0 - 534,0

527,25

533,75

29

534,0 - 542,0

535,25

541,75

30

542,0 - 550,0

543,25

549,75

31

550,0 - 558,0

551,25

557,75

32

558,0 - 566,0

559,25

565,75

33

506,0 - 574,0

567,25

573,75

34

574,0 - 582,0

575,25

581,75

V

35

582,0 - 590,0

583,25

589,75

36

590,0 - 598,0

591,25

597,75

37

598,0 - 606,0

599,25

605,75

38

606, 0 - 614, 0

607,25

613,75

39

614,0 - 622,0

615,25

621,75

40

622,0 - 630,0

623,25

629,75

41

630,0 - 638,0

631,25

637,75

42

638,0 - 646,0

639,25

645,75

43

646,0 - 654,0

647,25

653,75

44

654,0 - 662,0

655,25

661,75

45

662,0 - 670,0

663,25

669,75

46

670,0 - 678,0

671,25

677,75

47

678,0 - 686,0

679,25

685,75

48

686,0 - 694,0

687,25

693,75

49

694,0 - 702,0

695,25

701,75

50

702,0 - 710,0

703,25

709,75

51

710,0 - 718,0,

711,25

717,75

52

718,0 - 726,0

719,25

725,75

53

726, 0 - 734, 0

727,25

733,75

54

734, 0 - 742, 0

735,25

741,75

55

742,0 - 750,0

743,25

749,75

56

750,0 - 758,0

751,25

757,75

57

758,0 - 766,0

759,25

765,75

58

766, 0 - 774, 0

767,25

773,75

59

774, 0 - 782, 0

775,25

781,75

60

782,0 - 790,0

783,25

789,75

61

790,0 - 798,0

791,25

797,75

62

798,0 - 806,0

799,25

805,75

63

806, 0 - 814, 0

807,25

813,75

64

814,0 - 822,0

815,25

821,75

65

822,0 - 830,0

823,25

829,75

66

830,0 - 838,0

831,25

837,75

67

838,0 - 846,0

839,25

845,75

68

846,0 - 854,0

847,25

853,75

69

854,0 - 862,0

855,25

861,75

Таблица П.1.2. Значения смещения частоты несущей изображения в сети эфирного телевидения с СНЧ

Примечания:

1. Отклонение значения смещения частот для простого СНЧ от номинального, приведенного в таблице, не должно превышать ± 150 Гц.

2. Значения защитного отношения для большего смещения частот (вплоть до ± 36/12 f_стр) равны приведенным в таблице для частот, получающихся при добавлении к действительному смещению или вычитании из него целых кратных f_стр.

Приложение 2

к Правилам применения оборудования

систем телевизионного вещания.

Часть I. Правила применения

передатчиков эфирного телевидения

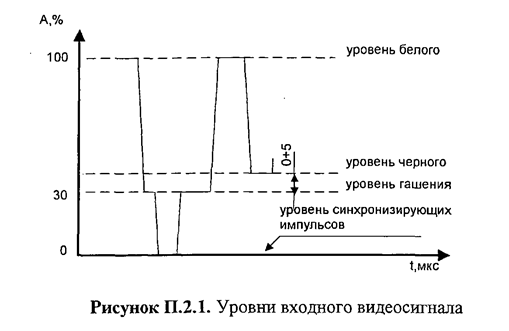

"Рис. П.2.1. Уровни входного видеосигнала"

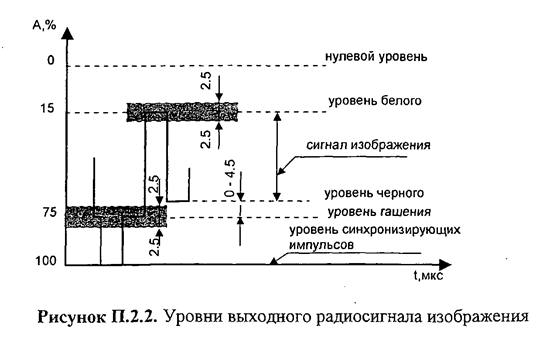

"Рис. П.2.2. Уровни выходного радиосигнала изображения"

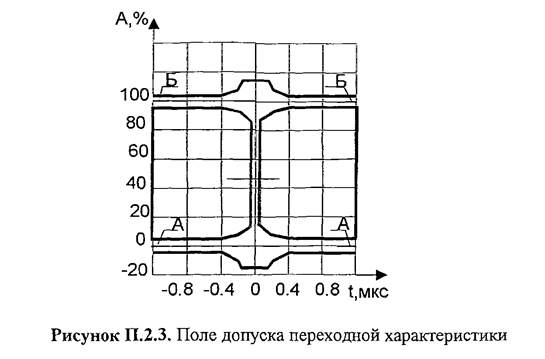

"Рис. П.2.3. Поле допуска переходной характеристики"

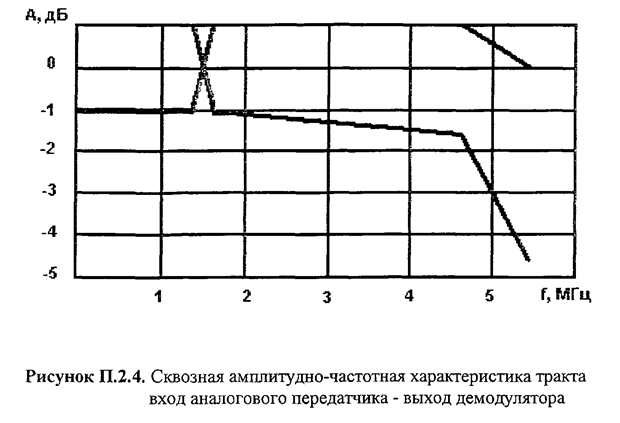

"Рис. П.2.4. Сквозная амплитудно-частотная характеристика тракта вход аналогового передатчика - выход демодулятора"

Таблица П.2.1. Координаты точек перегиба

Время, мкс

Предельное значение переходной характеристики, %

не менее

не более

± 1,2

-5; +95

+5; +105

± 0,4

± 0,2

-7

+ 107

± 0,1

-10

+ 110

± 0,0625

+ 10

+ 90

Таблица П.2.2. Координаты точек перегиба

Частота, МГц

Предельное значение характеристики, дБ

не менее

не более

0,25

-1

+ 1

1,4

1,5

0

0

1,6

-1

+ 1

4,5

-1,5

5,5

-4,5

0

Приложение 3

к Правилам применения оборудования

систем телевизионного вещания.

Часть I. Правила применения

передатчиков эфирного телевидения

Таблица П.3.1. Скорость кода, защитный интервал и скорость цифрового потока (Мбит/с)

Модуляция

Скорость

Защитный интервал

1/4

1/8

1/16

1/32

QPSK*

1/2

4, 98

5,53

5,85

6,03

2/3

6, 64

7,37

7,81

8,04

3/4

7,46

8,29

8,78

9,05

5/6

8,29

9,22

9,76

10, 05

7/8

8,71

9, 68

10,25

10,56

16-QAM**

1/2

9, 95

11,06

11,71

12,06

2/3

13,27

14,75

15, 61

16,09

3/4

14, 93

16,59

17,56

18, 10

5/6

16,59

18,43

19,52

20,11

7/8

17,42

19,35

20,49

21, 11

64 -QAM

1/2

14, 93

16,59

17,56

18,10

2/3

19, 91

22, 12

23,42

24,13

3/4

22,39

24,88

26,35

27, 14

5/6

24,88

27, 65

29,27

30,16

7/8

26,13

29,03

30,74

31, 67

______________________________

Справочно: * В международной практике используется аббревиатура QPSK (Qvadrature Phase Shift Keyi№g - 4-х позиционная фазовая модуляция).

Справочно: ** В международной практике используется аббревиатура QAM (Qvadrature Amplitude Modulatio№ - 16 или 64 позиционная квадратурная амплитудная модуляция).

Таблица П.3.2. Значения спектральной плотности мощности внеполосных составляющих спектра выходного сигнала цифрового передатчика, предназначенного для совместного использования полосы радиочастот с аналоговыми передатчиками, в области отстроек ± (3,9... 12) МГц от центральной частоты. Полоса пропускания анализатора спектра 4 кГц

Частота отстройки, МГц

Относительный уровень, дБ

Минус 1 2

Минус 100

Минус 10,75

Минус 78,7

Минус 9,75

Минус 78,7

Минус 4,75

Минус 73,6

Минус 4, 185

Минус 59, 9

Минус 3, 9

Минус 32, 8

3,9

Минус 32, 8

4,25

Минус 66,1

5,25

Минус 78,7

6,25

Минус 78,7

11,25

Минус 78,7

12

Минус 100

Таблица П.3.3. Огибающая кривая спектральной плотности мощности внеполосных составляющих спектра выходного сигнала цифрового передатчика в области отстроек, ± (3,9... 12) МГц от центральной частоты для критического случая. Полоса пропускания анализатора спектра 4 кГц

Частота отстройки, МГц

Относительный уровень, дБ

Минус 12

Минус 120

Минус 6

Минус 9 5

Минус 4 , 2

Минус 8 3

Минус 3 , 8

Минус 32, 8

3,8

Минус 32, 8

4,2

Минус 8 3

6

Минус 9 5

12

Минус 120

Приложение 4

к Правилам применения оборудования

систем телевизионного вещания.

Часть I. Правила применения

передатчиков эфирного телевидения

Таблица 4.1 Координаты точек перегиба

Частота относительно несущей, МГц

Предельное значение характеристики, дБ

не менее

не более

-4,786



-30; -20



-3,786

-1,25

-20; +0,5

-0,75

-бесконечность, -4



-0,5

-1,5

-0,1

-0,5

+ 0,5

+ 0,1

+ 1,4

+ 1,5

0

0







+ 1, 6

-0,5

+ 0,5

+ 3,0

-1,0



+ 4,5

+ 5,5

-2,0

+ 6,0

-бесконечность, -4

+ 6,5

-

-

"Рис. П.4.1. АЧХ боковых полос аналогового передатчика"



© 2013 Ёшкин Кот :-)
