ОТРАСЛЕВОЙ СТАНДАРТ

ВАЛИКИ

Конструкция и размеры

ОСТ 1 10237-71,
ОСТ 1 10238-71

На 5 страницах

Введен впервые

Распоряжением Министерства от 25 ноября 1971 г. № 087-16 дата введения 1/IV 1972 г.

1. Настоящий стандарт устанавливает конструкцию, размеры и коды ОКП валиков двух исполнений.

2. Конструкция и размеры должны соответствовать указанным:

- исполнения 1 - на черт. 1 и в таблице;

- исполнения 2 - на черт. 2 и в таблице.

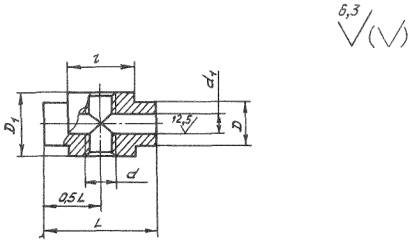

Черт. 1

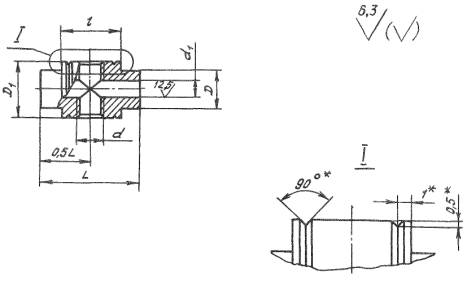

Черт. 2

____________

* Размеры обеспеч. инструментом.

Размеры, мм

Исполнение

Типоразмер

Обозначение

Код ОКП

d

d1

H14

D

D1

l

П1 ед. откл.

-0,4

L

Масса, кг

1

1

1-1-ОСТ 1 10237-71

75 9360 1001 06

М4-5Н6Н

3

6

8,5

9

15

0,004

1-1-ОСТ 1 10238-71

75 9360 3001 07

2

2-1-ОСТ 1 10237-71

75 9560 1008 08

M4 LH-5H6H

2-1-ОСТ 1 10238-71

75 9360 3008 00

1

2

1-2-ОСТ 1 10237-71

73 9360 1002 03

М5-5Н6Н

4

8

10,5

20

0,007

1-2-ОСТ 1 10238-71

75 9360 3002 06

2

2-2-ОСТ 1 10237-71

75 9360 1009 07

М5 LH-5H6H

2-2-ОСТ 1 10238-71

75 9360 3009 10

1

3

1-3-ОСТ 1 10237-71

75 9360 1003 02

М5-5Н6Н

25

0,009

1-3-ОСТ 1 10238-71

75 9360 3003 05

2

2-3-ОСТ 1 10237-71

75 9360 1010 03

М5 LH-5H6H

2-3-ОСТ 1 10238-71

75 9360 3010 06

1

4

1-4-ОСТ 1 10237-71

75 9360 1004 01

М6-5Н6Н

5

10

13,0

10

30

0,016

1-4-ОСТ 1 10238-71

75 9360 3004 04

2

2-4-ОСТ 1 10237-71

75 9360 1011 02

М6 LH-5H6H

2-4-ОСТ 1 10238-71

75 9360 3011 05

1

5

1-5-ОСТ 1 10237-71

75 9360 1005 00

М8-5Н6Н

6

12

15,5

12

40

0,030

1-5-ОСТ 1 10238-71

75 9360 3005 03

2

2-5-ОСТ 1 10237-71

75 9360 1012 01

М8 LH-5H6H

2-5-ОСТ 1 10238-71

75 9360 3012 04

1

6

1-6-ОСТ 1 10237-71

75 9360 1006 10

М8-5Н6Н

50

0,037

1-6-ОСТ 1 10238-71

75 9360 3006 02

2

2-6-ОСТ 1 10237-71

75 9360 1013 00

М8 LH-5H6Н

2-6-ОСТ 1 10238-71

75 9300 3013 03

1

7

1-7-ОСТ 1 10237-71

75 9360 1007 09

М10-5Н6Н

8

14

20,0

14

60

0,059

1-7-ОСТ 1 10238-71

75 9300 3007 01

2

2-7-ОСТ 1 10237-71

75 9360 1014 10

M10 LH-5H6H

2-7-ОСТ 1 10238-71

75 9360 3014 02

3. Материал: сталь 45 по ГОСТ 1050-88; сталь 10Х11Н23ТЗМР-ВД (ЭП33-ВД) по ТУ 14-1-3957-85.

4. Термическая обработка: 30,0 ... 42,5 HRСЭ - для стали 10Х11Н23ТЗМР-ВД. Группа контроля 3 ОСТ 1 00021-78.

5. Покрытие валиков:

- из стали 45 - Кд6-9.Хим.Оксфос*;

- из стали 10Х11Н23ТЗМР-ВД - Хим.Пас*.

_____________

* По действующим отраслевым документам.

6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

7. Сбег и фаска резьбы - по ОСТ 1 00010-81.

8. Маркировать обозначение и клеймить окончательную приемку на бирке.

Пример наименования и обозначения валика исполнения 1 типоразмера 1 из стали 45:

Валик 1-1-ОСТ 1 10237-71

То же из стали 10Х11Н23ТЗМР-ВД:

Валик 1-1-ОСТ 1 10238-71

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2, 3

-

-

-

5416



28/II-74

1/VII-74

2

4

-

-

-

6081



17/VII-75

1/I-76

3

1, 4, 5

-

-

-

7383



11.09.78

1.01.79 г.
