ОТРАСЛЕВОЙ СТАНДАРТ

ЛЕНТЫ КРЕПЛЕНИЯ СТЯЖНЫЕ

Конструкция и размеры

ОСТ 1 10229-71,
ОСТ 1 10230-71

На 6 страницах

Введен впервые

Распоряжением Министерства от 25 ноября 1971 г. № 087-16 дата введения 1/IV 1972 г.

1. Настоящий стандарт устанавливает конструкцию и размеры стяжных лент крепления двух исполнений.

2. Конструкция и размеры лент должны соответствовать указанным:

- исполнения 1 - на черт. 1 и в таблице,

- исполнения 2 - на черт. 2 и в таблице.

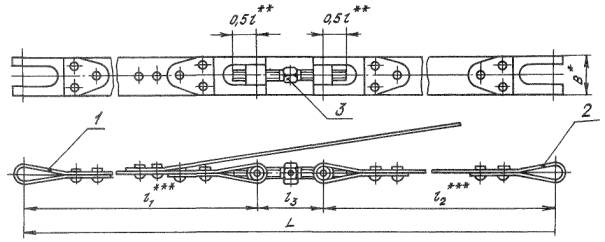

Черт. 1

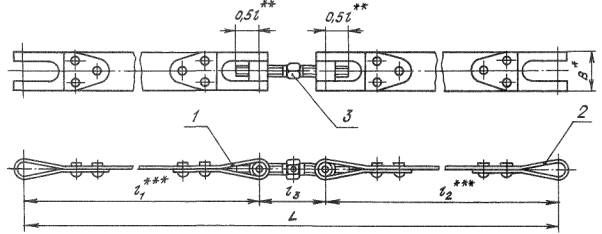

Черт. 2

_____________

* Размер для справок.

** l - длина резьбы стержня болта.

*** Размеры устанавливаются конструктором.

Исполнение

Типоразмер

Обозначение

B, мм

l3

мм

Поз. 1

Звено

Поз. 2

Звено

Поз. 3

Болт

Разрушающее усилие, Н (кгс)

Количество

1

1

1

Обозначение



1

1

1-l1-l2-1-ОСТ 1 10229-71

15

30

1-1-l-OCT 1 10231-71

3-1-L-OCT 1 10231-71

1-ОСТ 1 10239-71

1687,3 (172)

1-l1-l2-1-ОСТ 1 10230-71

1-1-l-OCT 1 10232-71

3-1-L-ОСТ 1-10232-71

1-ОСТ 1 10240-71

3384,5 (345)

2

2-l1-l2-1-ОСТ 1 10229-71

2-1-l-OCT 1 10231-71

3-1-L-OCT 1 10231-71

1-ОСТ 1 10239-71

1687,3 (172)

2-l1-l2-1-ОСТ 1 10230-71

2-1-l-OCT 1 10232-71

3-1-L-ОСТ 1-10232-71

1-ОСТ 1 10240-71

3384,5 (345)

1

2

1-l1-l2-2-ОСТ 1 10229-71

20



1-2-l-OCT 1 10231-71

3-2-L-OCT 1 10231-71

2-ОСТ 1 10239-71

3100 (316)

1-l1-l2-2-ОСТ 1 10230-71

1-2-l-OCT 1 10232-71

3-2-L-ОСТ 1-10232-71

2-ОСТ 1 10240-71

6220 (634)

2

2-l1-l2-2-ОСТ 1 10229-71

2-2-l-OCT 1 10231-71

3-2-L-OCT 1 10231-71

2-ОСТ 1 10239-71

3100 (316)

2-l1-l2-2-ОСТ 1 10230-71

2-2-l-OCT 1 10232-71

3-2-L-ОСТ 1-10232-71

2-ОСТ 1 10240-71

6220 (634)

1

3

1-l1-l2-3-ОСТ 1 10229-71

25

1-3-l-OCT 1 10231-71

3-3-L-OCT 1 10231-71

2-ОСТ 1 10240-71

4512,6 (460)

1-l1-l2-3-ОСТ 1 10230-71

1-3-l-OCT 1 10232-71

3-3-L-ОСТ 1-10232-71

2-ОСТ 1 10240-71

9025,2 (920)

2

2-l1-l2-3-ОСТ 1 10229-71

2-3-l-OCT 1 10231-71

3-3-L-OCT 1 10231-71

2-ОСТ 1 10239-71

4512,6 (460)

2-l1-l2-3-ОСТ 1 10230-71

2-3-l-OCT 1 10232-71

3-3-L-ОСТ 1-10232-71

2-ОСТ 1 10240-71

9025,2 (920)

1

4

1-l1-l2-4-ОСТ 1 10229-71

30

40

1-4-l-OCT 1 10231-71

3-4-L-OCT 1 10231-71

3-ОСТ 1 10239-71

5650,6 (576)

1-l1-l2-4-ОСТ 1 10230-71

1-4-l-OCT 1 10232-71

3-4-L-ОСТ 1-10232-71

3-ОСТ 1 10240-71

11281,5 (1150)

2

2-l1-l2-4-ОСТ 1 10299-71

2-4-L-OCT 1 10231-71

3-4-L-OCT 1 10231-71

3-ОСТ 1 10239-71

5650,6 (576)

2-l1-l2-4-ОСТ 1 10230-71

2-4-L-OCT 1 10232-71

3-4-L-ОСТ 1-10232-71

3-ОСТ 1 10240-71

11281,5 (1150)

1

5

1-l1-l2-5-ОСТ 1 10229-71

40

55

1-5-L-OCT 1 10231-71

3-5-L-OCT 1 10231-71

4-ОСТ 1 10239-71

9908,1 (1010)

1-l1-l2-5-ОСТ 1 10230-71

1-5-L-OCT 1 10232-71

3-5-L-ОСТ 1-10232-71

4-ОСТ 1 10240-71

20208,6 (2060)

2

2-l1-l2-5-ОСТ 1 10229-71

2-5-L-OCT 1 10231-71

3-5-L-OCT 1 10231-71

4-ОСТ 1 10239-71

9908,1 (1010)

2-l1-l2-5-ОСТ 1 10230-71

2-5-L-OCT 1 10232-71

3-5-L-ОСТ 1-10232-71

4-ОСТ 1 10240-71

20208,6 (2060)

1

6

1-l1-l2-6-OCT 1 10229-71

50

1-6-L-OCT 1 10231-71

3-6-L-OCT 1 10231-71

4-ОСТ 1 10239-71

13400,5 (1366)

1-l1-l2-6-ОСТ 1 10230-71

1-6-L-OCT 1 10232-71

3-6-L-ОСТ 1-10232-71

4-ОСТ 1 10240-71

26781,3 (2730)

2

2-l1-l2-6-ОСТ 1 10229-71

2-6-L-OCT 1 10231-71

3-6-L-OCT 1 10231-71

4-ОСТ 1 10239-71

13400,5 (1366)

2-l1-l2-6-ОСТ 1 10230-71

2-6-L-OCT 1 10232-71

3-6-L-ОСТ 1-10232-71

4-ОСТ 1 10240-71

26781,3 (2730)

1

7

1-l1-l2-7-ОСТ 1 10229-71

60

68

1-7-L-OCT 1 10231-71

3-7-L-OCT 1 10231-71

5-ОСТ 1 10239-71

24328,8 (2480)

1-l1-l2-7-ОСТ 1 10230-71

1-7-L-OCT 1 10232-71

3-7-L-ОСТ 1-10232-71

5-ОСТ 1 10240-71

48657,8 (4960)

2

2-l1-l2-7-ОСТ 1 10229-71

2-7-L-OCT 1 10231-71

3-7-L-OCT 1 10231-71

5-ОСТ 1 10239-71

24328,8 (2480)

2-l1-l2-7-ОСТ 1 10230-71

2-7-L-OCT 1 10232-71

3-7-L-ОСТ 1-10232-71

5-ОСТ 1 10240-71

48657,6 (4960)

3. После установки стяжных лент на изделие дополнительную защиту болта (поз. 3) назначает конструктор.

4. Маркировать обозначение и клеймить окончательную приемку на бирке.

Пример наименования и обозначения стяжной ленты крепления исполнения 1 с длинами l1 и l2 типоразмера 1 из стали 20:

Лента 1-l1-l2-1-ОСТ 1 10229-71

То же из стали 12Х17Г9АН4-М:

Лента 1-l1-l2-1-ОСТ 1 10230-71

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменений

Измененных

Замененных

Новых

Аннулированных

1

5

-

-

-

6080



17/VII-75

1/I-76

2

1, 6

-

-

-

7387



11.09.78

1.01.79
