ОТРАСЛЕВОЙ СТАНДАРТ

ГАЙКИ САМОКОНТРЯЩИЕСЯ,
ПЛАВАЮЩИЕ НА КРОНШТЕЙНАХ

Конструкция

ОСТ 1 37103-89

На 5 страницах

Дата введения 01.01.90

Несоблюдение стандарта преследуется по закону

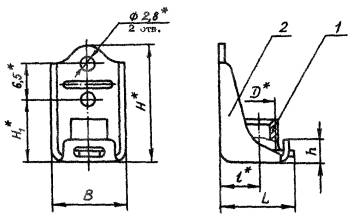

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в табл. 1.

_____________

* Размеры для справок.

Таблица 1

D

H

H1

h

B

Lmax

l

Поз.1

Гайка**

Поз. 2

Кронштейн

Масса 100 шт., кг

Количество

1

1

Обозначение

MR4

18,7

9,2

3,5

10,1

10,4

5,5

4-1-Ц-ОСТ 1 37104-89

1-Хим.Пас-ОСТ 1 37022-80

0,193

MR5

19,7

10,2

4,0

11,6

11,4

6,5

5-1-Ц-ОСТ 1 37104-89

2-Хим.Пас-ОСТ 1 37022-80

0,347

MR6

20,7

11,2

13,6

13,4

7,0

6-1-Ц-ОСТ 1 37104-89

3-Хим.Пас-ОСТ 1 37022-80

0,445

_____________

** Гайки приведены с цинковым покрытием условно. Разрешаются другие покрытия (см. стандарт).

2. Маркировать обозначение и клеймить окончательную приёмку на бирке для партии гаек.

3. Перед завертыванием болта резьбу смазать нейтральной смазкой (например, ЦИАТИМ-201).

4. Гайки рекомендуется применять с болтами по ОСТ 1 31158 ОСТ 1 31177, ОСТ 1 31178, ОСТ 1 31202.

5. Коды ОКП гаек на кронштейнах должны соответствовать указанным в табл. 2.

Таблица 2

D

Обозначение покрытия в обозначении гайки*

Ц

Кд

Код ОКП

MR4

75 9425 8201 06

75 9425 8211 04

MR5

75 9425 8202 05

75 9425 8212 03

MR6

75 9425 8203 04

75 9425 8213 02

_____________

* Коды ОКП гаек с другими покрытиями выдаются головной организацией по стандартизации по запросам предприятий.

Пример наименования и обозначения самоконтрящейся гайки, плавающей на кронштейне, с резьбой MR6, с покрытием Ц.хр**:

Гайка 6-Ц-ОСТ 1 37103-89

_____________

** При применении гайки с другим покрытием в обозначении гайки на кронштейне следует указывать установленное обозначение этого покрытия.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН Министерством 29.08.89

ЗАРЕГИСТРИРОВАН ЦГО за № 275 от 27.09.89

2. Срок первой проверки - 1999 г., периодичность проверки - 10 лет.

3. ВЗАМЕН ОСТ 1 37020-80.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ОСТ 1 31158-80

4

ОСТ 1 31177-80

4

ОСТ 1 31178-80

4

OСТ 1 31202-80

4
