ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали и сборочные единицы трубопроводов АС Рраб < 2,2 МПа (22 кгс/см2), t < 350 °С ОТВОДЫ ГНУТЫЕ |
ОСТ |
Срок действия не ограничен
1 Настоящий стандарт распространяется на гнутые отводы из углеродистой стали для трубопроводов групп В и С атомных станций по "Правилам АЭУ".
Стандарт соответствует требованиям "Правил АЭУ".
2 Допускается применение гнутых отводов по настоящему стандарту для трубопроводов, на которые распространяются "Правила пара и горячей воды" и СНиП 3.05.05-84.
3 Конструкция и размеры гнутых отводов должны соответствовать указанным на рисунке 1 и в таблице 1.
______________
* Размеры для справок

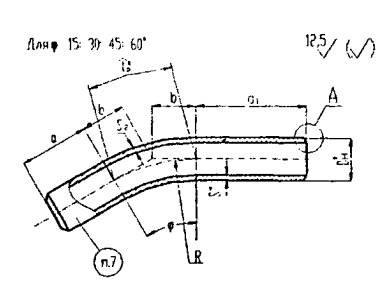

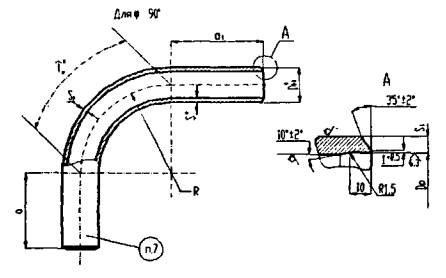

Рисунок 1
|
Условный проход Dу |
Условное давление Ру, Мпа (кгс/см2) |
Размеры присоединяемых труб |
Dн |
Dу |
S |
S1 |
S2 |
а |
a1 |
R |
Углы гибов φ |
Масса 1м, кг |
||||||||||
|
15° |
30° |
45° |
60° |
90° |
||||||||||||||||||
|
Номин. |
Пред. откл. |
не менее |
lр |
b |
lр |
b |
lр |
b |
lр |
b |
lр |
b |
||||||||||
|
|
4(40) |
14×2 |
14 |
11 |
+0,18 |
2 |
1,5 |
1,5 |
100 |
100 |
100 |
26 |
13 |
52 |
27 |
78 |
41 |
106 |
58 |
157 |
100 |
0,59 |
|
15 |
18×2 |
18 |
15 |
0,79 |
||||||||||||||||||
|
20 |
25×2 |
25 |
22 |
+0,21 |
1,13 |
|||||||||||||||||
|
25 |
32×2 |
32 |
29 |
1,48 |
||||||||||||||||||
|
32 |
38×2 |
38 |
35 |
+0,25 |
150 |
39 |
20 |
79 |
40 |
118 |
52 |
157 |
87 |
236 |
150 |
1,78 |
||||||
|
50 |
57×3 |
57 |
52 |
+0,30 |
3 |
2,5 |
2,2 |
150 |
150 |
300 |
79 |
40 |
157 |
80 |
236 |
124 |
314 |
173 |
471 |
300 |
4,00 |
|
|
65 |
76×3 |
76 |
71 |
5,40 |
||||||||||||||||||
|
80 |
89×3,5 |
89 |
84 |
+0,35 |
3,5 |
3,0 |
2,5 |
200 |
400 |
105 |
53 |
210 |
107 |
314 |
166 |
419 |
231 |
628 |
400 |
7,38 |
||
Пример условного обозначения гнутого гиба с углом гиба 60° из трубы диаметром 57 мм и толщиной стенки 3 мм с прямыми участками а = 150 мм и a1 = 150 мм, с длиной развертки 614 мм, на условное давление Ру 4 МПа для трубопроводов группы В по «Правилам АЭУ».
Отвод В 60° 57×3-150×150-614-4 OCT 34-42-661-84.
тоже, для трубопроводов группы С
ОТВОД С 60° 57×3-150×150-614-4 OCT 34-42-661-84.
тоже, для трубопроводов, на которые распространяются "Правила пара и горячей воды"
ОТВОД П 60° 57×3-150×150-614-4 OCT 34-42-661-84.
тоже, для трубопроводов, на которые распространяются СНиП 3.05.05-84
ОТВОД 60° 57×3-150×150-614-4 OCT 34-42-661-84.
4 Материал - трубы бесшовные в соответствии с сортаментом труб ОСТ 34-42-658, раздел 1.
5 Неуказанные предельные
отклонения размеров
6 Общие требования к подготовке кромок отводов под сварку с трубопроводом - по ОСТ 34-42-659.
7 Маркировать товарный знак завода-изготовителя, угол гиба, наружный диаметр, толщину стенки, условное давление и обозначение по настоящему стандарту.
8 Остальные технические требования -по ОСТ 34-42-660.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
УТВЕРЖДЕН ПРИКАЗОМ Министерства энергетики и электрификации СССР от 24.04.1984 г. № 163.
ИСПОЛНИТЕЛИ Л.Б. Грузер, Н.Г. Нечаева, В.А. Малашонок, В.И. Есарев, В.В Горбачев, И.А. Головин, Л.М. Иванова, Л.Е. Иевлева, М.В. Морозюк, Е.А. Голубева.
ЗАРЕГИСТРИРОВАН ВИФС за № 8330038 от 21.09.84.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на которые дана ссылка |
номер пункта, подпункта, перечисления, приложения |
|
Правила АЭУ |
1, абзацы 1 и 2 |
|
Правила пара и горячей воды |
3, пример обозначения |
|
РД 03-94 |
2; 3, пример обозначения |
|
2; 3, пример обозначения |
|
|
4 |
|
|
6 |
|
|
8 |
ПЕРЕИЗДАНИЕ С ИЗМЕНЕНИЯМИ:
Извещение № 1 от 06.03.86 № 32а
Изменение № 2 от 20.09.88 № 374а
Извещение № 3 от 25.12.90 № 176а
Изменение № 4 от 02.06.95 № 117
Изменение № 5 от 23.01.01 № 18
