ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС
Рраб < 2,2 МПа (22 кгс/см2)
t ≤ 350 °С

ПЕРЕХОДЫ СВАРНЫЕ ЛИСТОВЫЕ

ОСТ
34-42-665-84

Срок действия не ограничен

1. Настоящий стандарт распространяется на сварные листовые переходы из углеродистой стали для трубопроводов групп В и С атомных станций по «Правилам АЭУ».

Стандарт соответствует требованиям «Правил АЭУ».

2. Допускается применение сварных листовых переходов для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05-84.

Пределы применения переходов приведены в таблице 1

Таблица 1

Условное давление Ру МПа (кгс/см2)

Рабочее давление Рраб, МПа (кгс/см2) для температуры среды, °С

200

250

300

350

1,6 (16)

1,6 (16)

1,4 (14)

1,20 (12,0)

1,10 (11,0)

1,0 (10)

1,0 (10)

0,9 (9)

0,75 (7,5)

0,66 (6,6)

Примечание. Для трубопроводов группы В сварные листовые переходы применяются на максимальные рабочие параметры - рабочее давление 1,57 МПа (16 кгс/см2) при расчетной температуре 100 °С.

3. Конструкция и размеры сварных листовых концентрических переходов должны соответствовать указанным на рисунке 1 и в таблице 2.

______________

* Размер для справок

** Размер до обработки

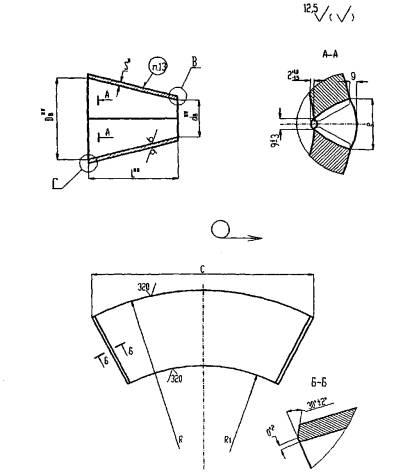

Рисунок 1, лист 1

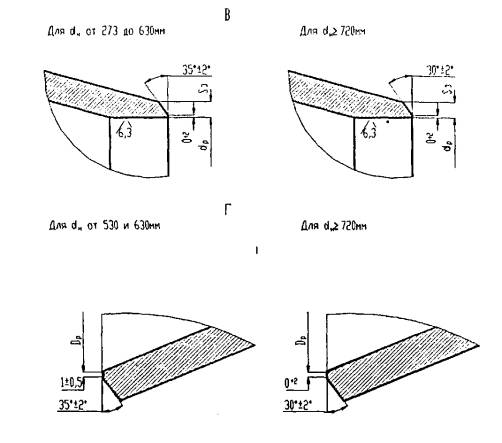

Рисунок 1, лист 2


Таблица 2

Размеры в миллиметрах

Обозначение

Условное давление, МПа (кгс/см2)

Условные проходы Dу×dу

Размеры присоединяемых труб

Dв

d

Dp

dp

S

S3 не менее

Dн×S1

dн×S2

Номин.

Пред. откл.

Номин.

Пред. откл.

01

1,6 (16)

500×250

530×8

273×8

518

255

516

+0,70

259

+0,52

10

5,0

02

500×300

325×8

307

311

4,5

03

500×350

377×9

355

361

+0,57

5,0

04

500×400

426×9

404

410

+0,63

05

600×300

630×8

325×8

618

307

616

311

+0,52

4,5

06

600×350

377×9

355

361

+0,57

5,0

07

600×400

426×9

404

410

+0,63

08

600×500

530×8

512

516

+0,70

5,5

09

700×350

720×8

377×9

708

355

706

+0,80

361

+0,57

5,0

10

700×400

426×9

404

410

+0,63

11

700×500

530×8

512

516

+0,70

5,5

12

700×600

630×8

612

616

13

1,6 (16)

800×400

820×9

426×9

806

404

804

+0,90

410

+0,63

9

5,0

14

800×500

530×8

512

516

+0,70

5,5

15

800×600

630×8

612

616

16

800×700

720×8

702

706

+0,80

17

900×500

920×10

530×8

904

512

902

516

+0,70

11

18

900×600

630×8

612

616

19

900×700

720×8

702

706

+0,80

20

900×800

820×9

798

804

+0,90

6,5

21

1000×500

1020×10

530×8

1004

512

1002

+1,00

516

+0,70

5,5

22

1000×600

630×8

612

616

23

1000×700

720×6

702

706

+0,80

24

1000×800

820×9

798

804

+0,90

6,5

25

1000×900

920×10

896

902

7,5

26

1,0 (10)

1200×600

1220×11

630×8

1203

612

1201

616

+0,70

5,5

27

1200×700

720×8

702

706

+0,80



28

1200×800

820×9

798

804

+0,90

6,5

29

1200×900

920×10

896

902

7,5

30

1200×1000

1020×10

996

1002

+1,00

31

1,6 (16)

1400×700

1420×14

720×8

1397

702

1395

706

+0,80

14

5,5

32

1490×800

820×9

798

804

+0,90

6,5

33

1400×900

920×10

896

902

7,5

34

1400×1000

1020×10

996

1002

+1,00

35

1,0 (10)

1400×1200

1220×11

1194

1201

8,0

36

1600×800

1620×14

820×9

1597

798

1595

804

+0,90

6,5

37

1600×900

920×10

896

902

7,5

38

1600×1000

1020×10

996

1002

+1,00

39

1600×1200

1220×11

1194

1201

8,0

40

1600×1400

1420×14

1388

1395

10,5

Продолжение таблицы 2

Обозначение

L

R

R1

B

e

g

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

01

612

1267

635

1540

19

±4

2,0

±1,5

62,4

02

490

760

53,4

03

377

875

43,7

04

262

993

32,1

05

725

1508

760

1832

88,2

06

612

875

78,4

07

497

993

66,9

08

243

1253

36,6

09

824

1724

875

2095

113,9

10

709

993

103,2

11

455

1253

72,9

12

220

1493

38,7

13

940

1960

993

2382

148,3

14

685

1253

118,0

15

450

1493

83,7

16

238

1710

47,7

17

915

2200

1258

2674

23

±5

2,5

+2,0

-1,5

203,3

18

680

1498

162,1

19

468

1715

118,6

20

243

1946



65,9

21

1150

2441

1258

2966

272,8

22

915

1498

321,6

23

704

1715

188,1

24

478

1946

135,4

25

248

2181

74,8

26

1383

2920

1498

3549

391,4

27

1171

1715

347,9

28

946

1946

295,2

29

716

2181

234,8

30

481

2422

165,5

31

1628

3393

1722

4123

25

621,9

32

1402

1953

560,1

33

1171

2188

489,3

34

936

2429

408,3

35

470

2905

223,6

36

1872

3874

1953

4708

814,4

37

1642

2188

739,5

38

1407

2429

660,1

39

941

2905

475,1

40

484

3372

261,0




Пример условного обозначения сварного концентрического перехода с условными проходами Dу 900 мм на dу 500 мм, на условное давление 1,6 МПа (16 кгс/см2) для трубопроводов группы С по «Правилам АЭУ» с контролем сварных швов для IIIс категории по ПНАЭ Г-7-010-89:

Переход СК 900×500-1,6-IIIс 17 ОСТ 34-42-665-84.

то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»

Переход ПК 900×500-1,6 17 ОСТ 34-42-665-84,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05-84

Переход К 900×500-1,6 17 ОСТ 34-42-665-84

4. Конструкция и размеры сварных листовых эксцентрических переходов должны соответствовать указанным на рисунке 2 и в таблице 3.

___________

* Размер для справок

** Размеры до обработки

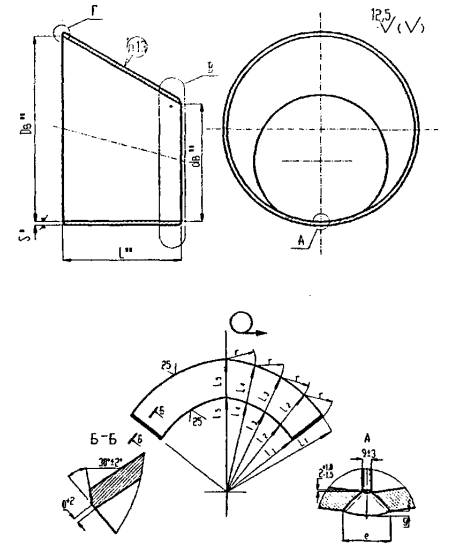

Рисунок 2, лист 1

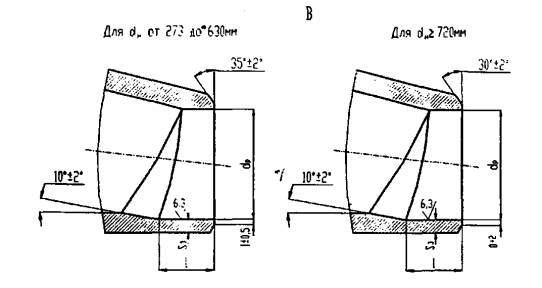

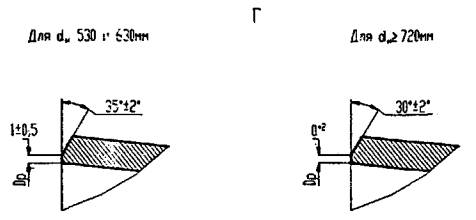

Рисунок 2, лист 2

Таблица 3

Размеры в миллиметрах

Обозначение

Условное давление, МПа (кгс/см2)

Условные проходы Dy×dy

Размеры присоединяемых труб

Dв

dв

Dр

dр

Dн×S1

dн×S2

Номин.

Пред. откл.

Номин.

Пред. откл.

41

1,6 (16)

500×250

530×8

273×8

518

255

516

+0,70

259

+0,52

42

500×300

325×8

307

311

43

500×350

377×9

355

361

+0,57

44

500×400

426×5

404

410

+0,63

45

600×300

630×8

325×8

618

307

616

311

+0,52

46

600×350

377×9

355

361

+0,57

47

600×400

426×9

404

410

+0,63

48

600×500

530×8

512

516

+0,70

49

700×350

720×8

377×9

708

355

706

+0,80

361

+0,57

50

700×400

426×9

404

410

+0,63

51

700×500

530×8

512

516

+0,70

52

700×600

630×8

612

616

53

800×400

820×9

426×9

806

404

804

+0,90

410

+0,63

54

800×500

530×8

512

516

+0,70

55

800×600

630×3

612

616

56

800×700

720×8

702

706

+0,80

57

900×500

920×10

530×8

904

511

902

516

+0,70

58

900×600

630×8

612

616

59

900×700

720×8

702

706

+0,80

60

900×800

820×9

798

804

+0,90

61

1000×500

1020×10

530×8

1004

512

1002

+1,00

516

+0,70

62

1000×600

630×8

612

616

63

1000×700

720×8

702

706

+0,80

64

1000×800

820×9

798

804

+0,90

65

1000×900

920×10

896

902

+0,90

66

1,0 (10)

1200×600

1220×11

630×8

1203

612

1201

616

+070

67

1200×700

720×8

702

706

+0,80

68

1200×800

820×3

798

804

+0,90

69

1200×900

920×10

896

902

70

1200×1000

1020×10

996

1002

+1,00

71

1,6 (16)

1400×700

1420×14

720×8

1397

702

1395

706

+0,80

72

1400×800

820×9

798

804

+0,90

73

1400×900

920×10

896

902

74

1400×1000

1020×10

996

1002

+1,00

75

1,0 (10)

1400×1200

1220×11

1194

1201

76

1600×800

1620×14

820×9

1597

798

1595

804

+0,90

77

1600×900

920×10

896

902

78

1600×1000

1020×10

996

1002

+1,00

79

1600×1200

1220×11

1194

1201

80

1600×1400

1420×14

1388

1395

Продолжение таблицы 3

Обозначение

S

S3

не менее

L

L1

L2

L3

L4

L5

l

l1

l2

l3

l4

l5

r

b

Масса, кг

41

10

5,0

612

1242

1257

1296

1334

1349

20

622

630

649

668

676

207

19

63,1

42

4,5

490

744

754

777

800

809

54,0

43

5,0

377

858

868

895

921

931

44,0

44

262

973

985

1016

1045

1057

32,6

45

4,5

725

1477

1496

1542

1587

1604

744

754

777

800

809

246

88,8

46

5,0

612

858

868

895

921

931

78,9

47

497

973

985

1016

1045

1057

67,3

48

5,5

243

1227

1243

1281

1319

1333

36,8

49

5,0

824

1689

1711

1763

1815

1835

858

868

895

921

931

282

115,8

50

709

973

985

1016

1045

1057

104,1

51

5,5

455

1227

1243

1281

1319

1333

73,6

52

220

1463

1482

1527

1572

1589

39,0

53

5,0

940

1920

1945

2004

2063

2086

973

985

1016

1045

1057

320

149,6

54

5,5

685

1227

1243

1281

1319

1333

119,0

55

450

1463

1482

1527

1572

1589

84,4

56

238

1675

1696

1748

1800

1819

48,1

57

12

915

2156

2183

2250

2316

2341

1232

1248

1286

1324

1338

359

22

204,8

58

680

1468

1486

1532

1577

1594

163,3

59

468

1680

1701

1753

1805

1825

119,5

60

6,5

243

1906

1930

1989

2048

2070

66,4

61

5,5

1150

2391

2422

2496

2569

2597

1232

1248

1286

1324

1338

399

275,1

62

915

1468

1486

1532

1577

1594

233,7

63

704

1680

1701

1753

1805

1825

189,7

64

6,5

478

1906

1930

1989

2048

2070

136,7

65

7,5

248

2137

2164

2230

2296

2321

75,4

66

5,5

1383

2860

2897

2985

3073

3107

1468

1486

1532

1577

1594

477

395,1

67

1171

1680

1701

1753

1805

1825

351,2

68

6,5

946

1906

1930

1989

2048

2070

298,3

69

7,5

716

2137

2164

2230

2296

2321

236,8

70

7,5

481

2372

2403

2476

2549

2577

167,2

71

14

5,5

1628

3324

3367

3470

3571

3611

1687

1708

1761

1812

1832

554

26

626,9

72

6,5

1402

1913

1937

1997

2055

2078

564,9

73

7,5

1171

2144

2171

2238

2303

2329

493,0

74

936

2379

2410

2484

2556

2585

411,9

75

8,0

470

25

2846

2882

2970

3057

3091

225,5

76

6,5

1872

3795

3844

3961

4077

4122

20

1913

1937

1997

2055

2078

633

821,5

77

7,5

1642

2144

2171

2238

2303

2329

745,4

78

1407

2379

2410

2484

2556

2585

668,5

79

8,0

941

25

2846

2882

2970

3057

3091

481,8

80

10,5

484

30

3303

3345

3447

3548

3588

267,0

Пример условного обозначения эксцентрического перехода с условными проходами Dу 500 мм на dу 400 мм, на условное давление 1,6 МПа (16 кгс/см2) для трубопроводов группы С по «Правилам АЭУ» с контролем сварных швов для IIIс категории по ПНАЭ Г-7-010-89:

Переход СЭ 500×400-1,6-IIIс 44 ОСТ 34-42-665-84.

то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»

Переход ПЭ 500×400-1,6 44 ОСТ 34-42-665-84,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05-84

Переход Э 500×400-1,6 44 ОСТ 34-42-665-84.

5. Материал - лист в соответствии с сортаментом листов по ОСТ 34-42-658-84, раздел 4.

6. Для совпадения внутреннего диаметра перехода с внутренним диаметром стыкуемой трубы допускается подрезка торца перехода со стороны Dв.

7. Допускается изготовление переходов из двух половин (с двумя сварными швами).

8. Методы и объемы контроля продольных сварных швов - в соответствии с ОСТ 34-42-660, в зависимости от категории сварного соединения, при условии 100 % контроля УЗД или радиографической дефектоскопией.

9. Общие требования к подготовке кромок переходов под сварку с трубопроводом - по ОСТ 34-42-659.

10. Значения зазоров и допускаемые смещения внутренних кромок при изготовлении переходов устанавливаются производственно-технологической документацией по сварке в зависимости от применяемого способа сварки.

11. Для продольных сварных швов допускается применять другие формы разделки кромок по ПНАЭ Г-7-009-89.

12. Неуказанные предельные отклонения размеров

13. Маркировать товарный знак завода-изготовителя, условный проход, условное давление, подведомственность и обозначение по настоящему стандарту.

14. Остальные технические требования - по ОСТ 34-42-660.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства энергетики и электрификации СССР от 24.04.1984 г. № 163

ИСПОЛНИТЕЛИ Л.Б. Грузер, Н.Г. Нечаева, В.А. Малашонок, В.И. Есарев, В.В. Горбачев, И.А. Головин, Л.М. Иванова, Л.Е. Иевлева, М.В. Морозюк, Е.А. Голубева

ЗАРЕГИСТРИРОВАН ВИФС за № 8330078 от 21.09.84

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

номер пункта, подпункта перечисления, приложения

Правила АЭУ

1, абзацы 1-ый, 2-ой, 3, табл. 2, пример, абзац 1-ый, 4, табл. 3, пример, абзац 1-ый

Правила пара и горячей воды

2, 3, табл. 2, абзац 2-ий,

РД 03-94

4, табл. 3, абзац 2-ий

СНиП 3.05.05-84

2, 3, табл. 2, абзац 3-ий, 4, табл. 3, абзац 3-ий

ПНАЭ Г-7-009-89

11

ПНАЭ Г-7-010-89

3, табл. 2, абзац 1-ый, 4, табл. 3, абзац 1-ый

ОСТ 34-42-658-84

5

ОСТ 34-42-659-84

9

ОСТ 34-42-660-84

8,14





© 2013 Ёшкин Кот :-)
