ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали
и сборочные единицы трубопроводов АС ПЕРЕХОДЫ ТОЧЕНЫЕ |
ОСТ 34-42-664-84 |
Срок действия не ограничен
1 Настоящий стандарт распространяется на точеные переходы из углеродистой стали для трубопроводов групп Б и С атомных станций по « Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ».
2 Допускается применение точечных переходов по настоящему стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05-84.
3 Конструкция и размеры точеных переходов должны соответствовать указанным на рисунке 1 и в таблице 1.
_____________
* Размеры для справок

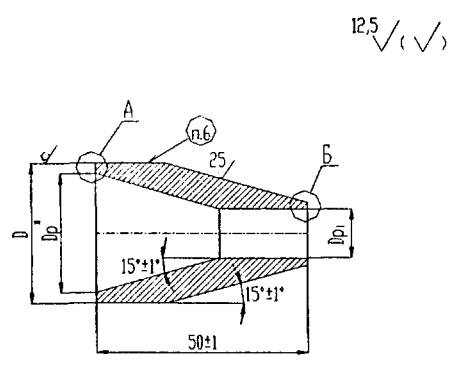

Рисунок 1
Размеры в миллиметрах
|
Обозначение |
Условные проходы Dy×Dy1 |
Условное давление Ру, Мпа (кг/см2) |
Размеры присоединяемых труб |
D |
D1 Пред. откл. по h14 |
Dр |
Dр1 |
Масса, кг |
|||
|
DH×S |
Dh1×S |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
|
01 |
15×10 |
4 (40) |
18×2 |
14×2 |
20 |
14 |
15 |
+0,18 |
11 |
+0,18 |
0,09 |
|
02 |
20×10 |
25×2 |
28 |
22 |
+0,21 |
0,18 |
|||||
|
03 |
20×15 |
18×2 |
18 |
15 |
0,17 |
||||||
|
04 |
25×10 |
32×2 |
14×2 |
36 |
14 |
29 |
11 |
0,22 |
|||
|
05 |
25×15 |
18×2 |
18 |
15 |
0,24 |
||||||
|
06 |
25×20 |
25×2 |
25 |
22 |
+0,21 |
0,22 |
|||||
|
07 |
32×10 |
38×2 |
14×2 |
40 |
14 |
35 |
+0,25 |
11 |
+0,18 |
0,19 |
|
|
08 |
32×15 |
18×2 |
18 |
15 |
0,23 |
||||||
|
|
32×20 |
25×2 |
25 |
22 |
+0,21 |
0,28 |
|||||
|
10 |
32×25 |
32×2 |
32 |
29 |
0,30 |
||||||
|
Пример условного обозначения точеного перехода с условными проходами Dy 32 мм и Dy1 15 мм на условное давление Ру 4 МПа для всех категорий трубопроводов. Переход 32×15 - 408 ОСТ 34-42-664-84 |
|||||||||||
4
Материал - Круг

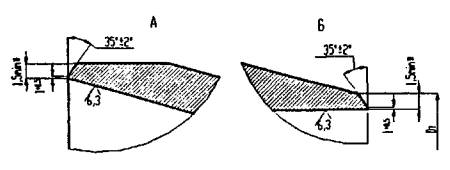

5 Общие требования к подготовке кромок переходов под сварку с трубопроводом - по ОСТ 34-42-659.
Маркировать: товарный знак завода-изготовителя, условные проходы, условное давление и обозначение по настоящему стандарту.
Остальные технические требования - по ОСТ 34-42-660.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
УТВЕРЖДЕН ПРИКАЗОМ Министерства энергетики и электрификации СССР от 24.04.1984 г. № 163
ИСПОЛНИТЕЛИ: Л.Б. Грузер, Н.Г. Нечаева, В.А. Малашонок, В.И. Есарев, В.В. Горбачев, И.А. Головин, Л.М. Иванова, Л.Е. Иевлева, М.В Морозюк, Е.А. Голубева
ЗАРЕГИСТРИРОВАН ВИФС за № 8330064 от 21.09.84
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД на которые дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
Правила АЭУ |
1, абзацы 1 и 2 |
|
Правила пара и горячей воды |
2 |
|
РД 03-94 |
|
|
2 |
|
|
4 |
|
|
4 |
|
|
5 |
|
|
7 |
ПЕРЕИЗДАНИЕ С ИЗМЕНЕНИЯМИ:
Изменение № 1 от 20.09.88 № 374а
Извещение № 2 от 25.12.90 № 176а
Изменение № 3 от 02.06.95 № 117
Изменение № 4 от 23.01.01 № 18
