МИНИСТЕРСТВО СТРОИТЕЛЬСТВА СССР

ИНСТИТУТ ОРГАНИЗАЦИИ, МЕХАНИЗАЦИИ
И ТЕХНИЧЕСКОЙ ПОМОЩИ СТРОИТЕЛЬСТВУ

КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
ККТ-8.0-4 (3 КАРТЫ)

ТЕРРАЗИТОВАЯ ШТУКАТУРКА

ЯРОСЛАВЛЬ 1977

Карты предназначены для организации труда рабочих при производстве штукатурных работ.

1. В настоящий комплект входят карты трудовых процессов:

- оштукатуривание откосов и подготовка поверхностей под терразитовую штукатурку;

- нанесение терразитового раствора на фасады зданий;

- обработка терразитовой штукатурки под фактуру.

При подготовке карт использованы составленные ЦНИИОМТП Госстроя СССР Руководства по организации труда при производстве строительно-монтажных работ, разработанные ВНИПИ труда в строительстве карты трудовых процессов и аналогичные материалы, выпущенные другими организациями.

2. Данные карты разработаны на основе изучения и обобщения передового опыта бригад штукатуров СУОР-5 Вильнюсского стройтреста № 1 Минстроя Литовской ССР. При изучении отобраны и включены в настоящие карты наблюдавшиеся в этих бригадах наиболее рациональные приемы труда с применением усовершенствованных инструментов и приспособлений.

3. Данные о продолжительности выполнения работ и затратах труда получены на основе наблюдений методом фотоучета и хронометража.

4. Внедрение данных карт трудовых процессов позволит сократить затраты по сравнению с ЕНиР от 14,5 % до 42,5 % за счет улучшения организации труда, рационального разделения труда и применения средств малой механизации.

Карта трудового процесса строительного производства

КТ-8.0-8.4-74



Оштукатуривание откосов и подготовка поверхностей под терразитовую штукатурку

Разработана трестом Оргтехстрой Минстроя Литовской ССР.

Рассмотрена, откорректирована и рекомендована ИОМТПС Минстроя СССР для внедрения в строительное производство



Входит в комплект карт ККТ-8.0-4 «Терразитовая штукатурка»

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при подготовке поверхности гладких кирпичных стен фасадов под терразитовую штукатурку. Количество проемов более 20 %.

1.2. Показатели производительности труда

Наименование

По карте

По ЕНиР

Выработка на 1 чел.-день подготовленной поверхности, м2

4,6

2,66

Затраты труда на 1 м2 поверхности, чел.-ч

1,74

3,0

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

Снижение затрат труда и повышение выработки рабочих достигается в результате сокращения работ по устройству маяков, подготовительного слоя и сокращения численного состава звена штукатуров по сравнению с ЕНиР.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ по оштукатуриванию фасадов должны быть установлены и оконопачены коробки балконных дверей и окон, закончена установка балконных ограждений, а также другие работы, выполнение которых может повредить штукатурку.

2.2. К началу работ по подготовке поверхностей наружных стен в соответствии с проектом устанавливают леса, доставляется на рабочее место необходимый материал, инструмента и приспособления.

2.3. Работы следует выполнять соблюдая правила техники безопасности и охраны труда рабочих в соответствии с СНиП III-А.11-70 § 17.

2.4. Режим труда и отдыха определен из условия оптимально высокого темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве», выпуск 1, приложения 2 и 3.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

Штукатур V разряда (Ш1) - 1

Штукатур III разряда (Ш2) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

Кельма

ГОСТ 9533-66

2

Молоток

ГОСТ 11042-64

1

Отвес

ГОСТ 7948-63

1

Уровень

ГОСТ 9416-67

1

Метр

ГОСТ 7253-54

1

Лопата растворная

ГОСТ 3620-63

1

Кисть-макловица

ГОСТ 10597-65

1

Ящик штукатурный

Чертеж № 4158 треста Оргтехстрой Минстроя Лит. ССРх)

1

Терка

Там же, № 4687

2

Ведро

РТУ 632-65

2

Рейки деревянные (15´40, 20´60; 15´20)

Изготавливаются на месте

10 м

Правило контрольное

Чертеж № И-329.00 Института ОМТПС Минстроя СССРхх)

1

х) 232009, г. Вильнюс, ул. Пшевальского, 7.

хх) 115024, г. Ярославль, ул. Щапова, 20.

3.3. Расход материалов на 10 м2 оштукатуренной поверхности откосов обыкновенным раствором

Наименование материалов

Гост, марка

Ед. изм.

Количество

Раствор известковый

1 : 3

м3

0,25

Цемент

М 400

кг

50

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Оштукатуриваемые поверхности очищаются от пыли, удаляются наплывы и другие дефекты. Производится разбивка поверхности на камни (согласно проекту) и определяется толщина намета по всему фасаду. Маяками при этом служат пояски оконных и дверных проемов.

4.2. Выверку вертикальных (боковых) откосов оконных проемов и деревянных реек под русты производят путем провешивания их при помощи 400 - 800-граммового отвеса, опущенного через все этажи от окна верхнего этажа. Для выверки горизонтальных откосов, сливов и деревянных реек натягивают шнур по линиям их граней вдоль фасада.

4.3. Операции по устройству откосов и прибивку деревянных реек для рустов выполняют в следующем порядке: устанавливают направляющие рейки по правилу с отвесом, набрасывают раствор кельмой и разравнивают его при помощи полутерков и терок. Рейки для образования рустов крепятся гвоздями в швы кладки. До прибивки деревянных реек их необходимо замочить в воде для облегчения снятия после выполнения терразитовой штукатурки. Форма реек трапецеидальная.

С фасадной стороны вместе с откосом выполняют поясок шириной 40 мм, служащий маяком как для прибивки деревянных реек под русты, так и для выполнения терразитовой штукатурки.

4.4. Организация рабочего места

Ш1, Ш2 - рабочие места штукатуров; 1 - оконный проем; 2 - деревянное правило; 3 - ящик для раствора; 4 - лопата; 5 - полутерок; 6 - терка

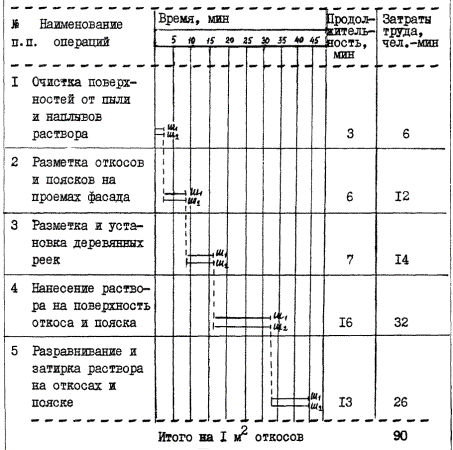

4.5. График трудового процесса

4.6. Описание операций

№ по графику

Наименование операций, их продолжительность, исполнители и орудия труда

1

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТ ПЫЛИ И НАПЛЫВОВ РАСТВОРА;

3 мин; Ш1 и Ш2; кельма, молоток, кисть-макловица, ведро.

Штукатуры Ш1 и Ш2 очищают поверхность от пыли, наплывов раствора и др. дефектов



2

РАЗМЕТКА ОТКОСОВ И ПОЯСКОВ НА ПРОЕМАХ ФАСАДА;

6 мин; Ш1 и Ш2; метр, молоток, рейки деревянные, правило контрольное, отвес, уровень.

Штукатуры Ш1 и Ш2 провешивают фасад и производят разбивку поверхности на камни согласно проекту



3

УСТАНОВКА ДЕРЕВЯННЫХ РЕЕК;

7 мин; Ш1 и Ш2; рейки деревянные, молоток, отвес, уровень, правило.

Штукатуры Ш1 и Ш2 по отметкам прикрепляют деревянные рейки вокруг оконных и дверных проемов для оштукатуривания откосов и выполнения маячных поясков

4

НАНЕСЕНИЕ РАСТВОРА НА ПОВЕРХНОСТЬ ОТКОСА;

16 мин; Ш1 и Ш2; кельмы, лопата, полутерок.

Штукатуры Ш1 и Ш2 с помощью кельм и полутерков оштукатуривают откосы и пояски, увеличивая толщину намета к оконной или дверной коробке



5

РАЗРАВНИВАНИЕ И ЗАТИРКА РАСТВОРА НА ОТКОСАХ ПРОЕМОВ И ПОЯСКОВ;

13 мин; Ш1 и Ш2; полутерок, терки, кисть-макловица, ведра, кельмы.

Штукатуры Ш1 и Ш2 с помощью полутерков и терок разравнивают нанесенный на откоса раствор, затирают его терками и формируют поясок по периметру проема

СОДЕРЖАНИЕ

Подготовлена отделом совершенствования и внедрения рациональных форм труда и заработной платы. Отделением научно-технической информации Института ОМТПС Минстроя СССР.

150024. Ярославль, ул. Щапова, 20.

Тел. 3-17-02; 3-20-36; 3-19-63
