ОСТ 34-10-431-90 Детали и сборочные единицы трубопроводов АС Рраб2,2 МПа (22 кгс/см2), Т=300 °C. Кольца подкладные. Конструкция и размеры<2,2 МПа (22 кгс/см2), Т<=300 °C. Кольца подкладные. Конструкция и размеры

ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС

P_раб < 2,2 МПа (22 кгс/см²), T ≤ 300 °С

КОЛЬЦА ПОДКЛАДНЫЕ

Конструкция и размеры

ОСТ

34-10-431-90

Дата введения 01.01.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кольца подкладные из коррозионностойкой стали для ответвлений трубопроводов групп B и C атомных станций по «Правилам АЭУ».

Стандарт соответствует требованиям «Правил АЭУ».

Допускается применение подкладных колец для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

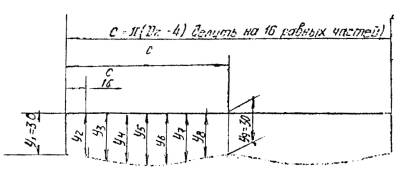

2. Конструкция и размеры подкладных колец должны соответствовать указанным на чертеж и в таблице.

Для 02

Для остальных

Развертка

^* Размеры для справок

Размеры в мм

Обозначение	Условный проход		D_к	Шаблон для разметки					Масса, кг
	штуцера D_у	основного трубопровода D_у		Шаблон для разметки
	штуцера D_у	основного трубопровода D_у		с	y₂ = y₈	y₃ = y₇	y₄ = y₆	y₅
01	80	350 - 900	79	236	30	31	32	33	0,2
02	80	1000, 1200	79	236	30	30	30	30	0,2
03	100	350 - 700	98	295	31	32	33	35	0,5
04	100	800 - 1200	98	295	30	31	32	33	0,3
05	125	350 - 500	121	368	31	33	35	38	0,4
06	125	600 - 1200	121	368	30	31	33	34	0,3
07	150	350, 400	147	449	32	37	42	44	0,5
08		500			31	35	39	41
09		600 - 1200			31	32	35	36
10	200	400	197	606	33	44	52	56	0,8
11		500			33	40	48	51	0,8
12		600 - 700			32	37	43	45	0,7
13		800 - 1200			31	34	38	40	0,7
14	250	400	251	776	36	50	65	71	1,2
15		500			35	46	57	62	1,1
16		600 - 700			34	42	51	54	1,0
17		800 - 900			33	39	46	48	0,9
18		1000 - 1200			32	37	42	44	0,8
19	300	800	301	933	34	45	55	58	1,3
20		900 - 1000			34	42	51	54	1,2
21		1200			33	40	46	49	1,2
22	350	800	365	1134	36	51	66	73	1,8
23		900			35	49	62	68	1,7
24		1000			35	47	59	64	1,6
25		1200			34	44	54	58	1,5
26	400	1000	410	1275	36	51	67	73	2,0
27	400	1200	410	1275	35	48	60	66	1,9
28	500	1200	514	1602	38	58	78	87	2,9

3. Материал - лист .

4. Предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.

5. Остальные технические требования - по ОСТ 34-10-440-90.
