ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали и сборочные единицы трубопроводов АС Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С ПЕРЕХОДЫ ТОЧЕНЫЕ Конструкция и размеры |
ОСТ 34-10-423-90 |
Дата введения 01.01.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на точеные переходы из коррозионностойкой стали для трубопроводов групп B и C атомных станций по «Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ».
Допускается применение точеных переходов по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

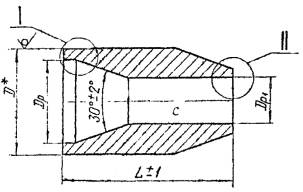

2. Конструкция и размеры точеных переходов должны соответствовать указанным на чертеже и в таблице.

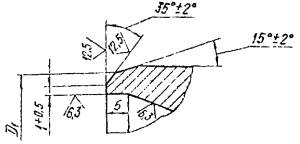

I
II
* Размер для справок
Размеры в мм
|
Обозначение |
Условное давление Pу, МПа (кгс/см2) |
Условные проходы Dу×Dу1 |
Размеры присоединяемых труб |
D |
D1 пред. откл. по h14 |
Dр |
D2 |
Dр1 |
L |
Масса, кг |
|||
|
Dн×S |
Dн1×S1 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
|
01 |
2,5 (25) |
15×10 |
18×2,5 |
14×2 |
20 |
18 |
13,5 |
+0,24 |
14 |
10,5 |
+0,20 |
60 |
0,10 |
|
02 |
20×10 |
25×3 |
28 |
25 |
19,5 |
0,20 |
|||||||
|
03 |
20×15 |
18×2,5 |
18 |
13,5 |
+0,24 |
0,19 |
|||||||
|
04 |
25×10 |
32×2,5 |
14×2 |
36 |
32 |
28,0 |
+0,26 |
14 |
10,5 |
+0,20 |
0,28 |
||
|
05 |
25×15 |
18×2,5 |
18 |
13,5 |
+0,24 |
||||||||
|
06 |
25×20 |
25×3 |
25 |
19,5 |
0,29 |
||||||||
|
07 |
32×10 |
38×3 |
14×2 |
40 |
38 |
33,0 |
+0,34 |
14 |
10,5 |
+0,20 |
0,30 |
||
|
08 |
32×15 |
18×2,5 |
18 |
13,5 |
+0,24 |
0,33 |
|||||||
|
09 |
32×20 |
25×3 |
25 |
19,5 |
0,36 |
||||||||
|
10 |
32×25 |
32×2,5 |
32 |
28,0 |
+0,26 |
0,29 |
|||||||
|
11 |
50×20 |
57×3 |
25×3 |
60 |
57 |
52 |
+0,40 |
25 |
19,5 |
+0,24 |
100 |
1,24 |
|
|
12 |
50×25 |
32×2,5 |
32 |
28,0 |
+0,26 |
1,25 |
|||||||
|
13 |
50×32 |
38×3 |
33 |
33,0 |
+0,34 |
||||||||
Пример условного обозначения перехода точеного Dу 32 мм и Dу1 20 мм на условное давление Pу 2,5 МПа (25 кгс/см2) для трубопроводов групп B и C, на которые распространяются «Правила АЭУ» и трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05:
Переход 32×20-2,5 09 ОСТ 34-10-423-90.
3. Материал -
круг
.
Допускается применение стали марки 12Х18Н10Т по ГОСТ 5632.
4. Неуказанные предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.
5. Сварные стыковые соединения - по ОСТ 34-410-417.
6. Остальные технические требования - по ОСТ 34-10-440.
