ОТРАСЛЕВОЙ СТАНДАРТ

Звенья железобетонные круглых водопропускных
труб под железные и автомобильные дороги.

Конструкция и размеры

ОСТ
35-27.1-85

Взамен серии 3.501-59
в части звеньев труб

Приказом Министерства транспортного строительства от 18 июля 1985 г. № 193 срок введения установлен с 1 июля 1986 г.

Несоблюдение стандарта преследуется по закону.

1. Настоящий стандарт распространяется на звенья железобетонные круглых водопропускных труб под железные и автомобильные дороги и устанавливает конструкцию звеньев и арматурных изделий к ним.

2. Звенья должны удовлетворять требованиям ГОСТ 24547-81, ОСТ 35-27.0-85 и требованиям настоящего стандарта.

3. Форма, марки, арматурные каркасы звеньев должны соответствовать настоящему стандарту.

4. Скрепление арматурных изделий в пространственный каркас должно осуществляться с помощью вязальной проволоки или контактно-точечной сваркой.

Применение дуговой сварки не допускается.

5. Расположение арматуры в звеньях отверстиями 1,00; 1,25; 1,50 и 2,00 м должно соответствовать указанному на черт. 2.

В звене отверстием 0,50 м - на черт. 1.

6. Спецификация арматуры и выборка стали на звено приведены в табл. 3 и табл. 7.

7. Изменение класса и диаметра арматуры, предусмотренных настоящим стандартом, при технико-экономическом обосновании допускается по согласованию с автором ОСТ 35-27.1-85.

8. Условия расчета и применения звеньев даны в ОСТ 35-27.0-85.

Марки ЗК 1.100; ЗК 1.300

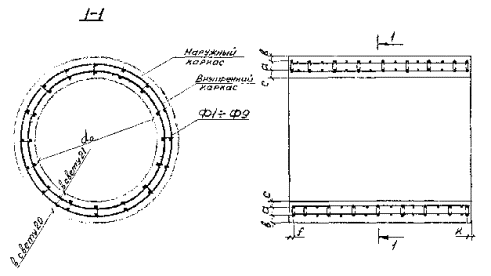

Разрез по продольной оси звена

Черт. 1

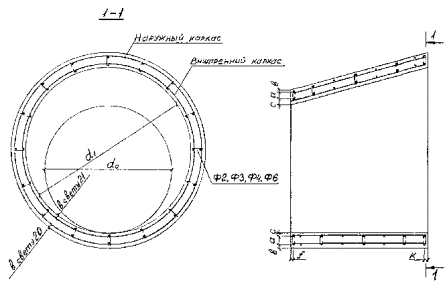

Марки ЗК 2.100 - ЗК 13.300

Разрез по продольной оси звена

Черт. 2

Таблица 1

Ведомость стержней

Марка фиксатора

Эскиз

Диаметр, мм

Длина

a

мм

Ф1

6A-I

130

52

Ф2

6A-I

150

72

Ф3

6A-I

170

92

Ф4

6A-I

190

112

Ф5

6A-I

230

151

Ф6

6A-I

210

131

Ф7

6A-I

270

191

Ф8

6A-I

250

171

Ф9

6A-I

320

216

Таблица 2

Номинальные размеры, мм

Марка звена

a0, м

a

b

с

f

k

ЗК 1.100

0,50

-

50

30

43

43

ЗК 1.300

0,44

-

50

30

43

43

ЗК 2.100

0,75

33

23

24

30

30

ЗК 2.300

0,75

33

23

24

55

55

ЗК 3.100

1,00

47

26

27

50

50

ЗК 3.150

1,00

47

26

27

38

37

ЗК 3.200

1,00

47

26

27

55

55

ЗК 3.300

1,00

47

26

27

55

55

ЗК 4.100

1,00

67

26

27

45

45

ЗК 4.150

1,00

67

26

27

41

42

ЗК 4.200

1,00

67

26

27

55

55

ЗК 4.300

1,00

67

26

27

40

40

ЗК 5.100

1,25

67

26

27

35

35

ЗК 5.150

1,25

67

26

27

49

49

ЗК 5.200

1,25

67

26

27

30

30

ЗК 5.300

1,25

67

26

27

40

40

ЗК 6.100

1,25

87

26

27

30

30

ЗК 6.150

1,25

87

26

27

47

47

ЗК 6.200

1,25

87

26

27

30

30

ЗК 6.300

1,25

87

26

27

50

50

ЗК 7.100

1,25

127

26

27

30

30

ЗК 7.150

1,25

127

26

27

45

45

ЗК 7.200

1,25

127

26

27

41

41

ЗК 7.300

1,25

127

26

27

37

37

ЗК 8.100

1,50

87

26

27

45

45

ЗК 8.150

1,50

87

26

27

41

41

ЗК 8.200

1,50

87

26

27

55

55

ЗК 8.300

1,50

87

26

27

40

40

ЗК 9.100

1,50

107

26

27

30

30

ЗК 9.150

1,50

107

26

27

32

33

ЗК 9.200

1,50

107

26

27

46

46

ЗК 9.300

1,50

107

26

27

40

40

ЗК 10.100

1,50

165

27

28

30

30

ЗК 10.150

1,50

165

27

28

30

30

ЗК 10.200

1,50

165

27

28

44

44

ЗК 10.300

1,50

165

27

28

40

40

ЗК 11.100

2,00

107

26

27

30

30

ЗК 11.150

2,00

107

26

27

40

40

ЗК 11.200

2,00

107

26

27

48

48

ЗК 11.300

2,00

107

26

27

47

47

ЗК 12.100

2,00

147

26

27

30

30

ЗК 12.150

2,00

147

26

27

45

45

ЗК 12.200

2,00

147

26

27

41

41

ЗК 12.300

2,00

147

26

27

37

37

ЗК 13.100

2,00

181

29

30

30

30

ЗК 13.150

2,00

181

29

30

39

39

ЗК 13.200

2,00

181

29

30

44

44

ЗК 13.300

2,00

181

29

30

40

40

Таблица 3

Спецификация арматурных изделий и выборка стали на звено

Марка звена

Каркасы

Фиксатор

Выборка стали, кг

Наружный (1 шт.)

Внутренний (1 шт.)

Марка

Кол. шт.

Арматурная сталь по ГОСТ 5781-82

Класс А-I

Класс А-II

Всего

Диаметр, мм

Итого

Диаметр, мм

Итого

Марка

6

8

10

12

16

ЗК 1.100

КП1

-

-

-

7,4

-

7,4

-

-

-

-

7,4

ЗК 1.300

КП2

-

-

-

20,1

-

20,1

-

-

-

-

20,1

ЗК 2.100

КП3

КП4

Ф1

96

27,0

-

27,0

-

-

-

-

27,0

ЗК 2.300

КП5

КП6

Ф1

276

77,6

-

77,6

-

-

-

-

77,6

ЗК 3.100

КП7

КП8

Ф2

48

8,4

-

8,4

27,8

-

-

27,8

36,2

ЗК 3.150

КП9

КП10

Ф2

72

12,8

-

12,8

40,6

-

-

40,6

53,4

ЗК 3.200

КП11

КП12

Ф2

96

17,1

-

17,1

53,4

-

-

53,4

70,5

ЗК 3.300

КП13

КП14

Ф2

144

25,8

-

25,8

79,0

-

-

79,0

104,8

ЗК 4.100

КП15

КП16

Ф3

64

9,2

-

9,2

37,0

-

-

37,0

46,2

ЗК 4.150

КП17

КП18

Ф3

96

14,0

-

14,0

54,4

-

-

54,4

68,4

ЗК 4.200

КП19

КП20

Ф3

128

18,8

-

18,8

71,7

-

-

71,7

90,5

ЗК 4.300

КП21

КП22

Ф3

192

28,3

-

28,3

106,5

-

-

106,5

134,8

ЗК 5.100

КП23

КП24

Ф3

56

8,9

-

8,9

39,9

-

-

39,9

48,8

ЗК 5.150

КП25

КП26

Ф3

80

13,4

-

13,4

55,8

-

-

55,8

69,2

ЗК 5.200

КП27

КП28

Ф3

112

18,2

-

18,2

77,1

-

-

77,1

95,3

ЗК 5.300

КП29

КП30

Ф3

168

27,4

-

27,4

114,3

-

-

114,3

141,7

ЗК 6.100

КП31

КП32

Ф4

88

10,5

-

10,5

62,0

-

-

62,0

72,5

ЗК 6.150

КП33

КП34

Ф4

128

15,8

-

15,8

89,0

-

-

89,0

104,8

ЗК 6.200

КП35

КП36

Ф4

176

21,3

-

21,3

121,3

-

-

121,3

142,6

ЗК 6.300

КП37

КП38

Ф4

264

32,2

-

32,2

180,6

-

-

180,6

212,8

ЗК 7.100

КП39

КП40

Ф5

136

13,8

-

13,8

97,1

-

-

97,1

110,9

ЗК 7.150

КП41

КП42

Ф5

200

20,6

-

20,6

141,5

-

-

141,5

162,1

ЗК 7.200

КП43

КП44

Ф5

272

27,8

-

27,8

191,4

-

-

191,4

219,2

ЗК 7.300

КП45

КП46

Ф5

408

41,9

-

41,9

285,6

-

-

285,6

327,5

ЗК 8.100

КП47

КП48

Ф4

80

11,9

-

11,9

54,1

-

-

54,1

66,0

ЗК 8.150

КП49

КП50

Ф4

120

18,0

-

18,0

79,5

-

-

79,5

97,5

ЗК 8.200

КП51

КП52

Ф4

160

24,2

-

24,2

105,0

-

-

105,0

129,2

ЗК 8.300

КП53

КП54

Ф4

240

36,4

-

36,4

155,8

-

-

155,8

192,2

ЗК 9.100

КП55

КП56

Ф6

140

15,1

-

15,1

93,4

-

-

93,4

108,5

ЗК 9.150

КП57

КП58

Ф6

220

23,2

-

23,2

144,9

-

-

144,9

168,1

ЗК 9.200

КП59

КП60

Ф6

280

30,5

-

30,5

183,5

-

-

183,5

214,0

ЗК 9.300

КП61

КП62

Ф6

420

45,9

-

45,9

273,6

-

-

273,6

319,5

ЗК 10.100

КП63

КП64

Ф7

140

16,9

-

16,9

-

139,2

-

139,2

156,1

ЗК 10.150

КП65

КП66

Ф7

220

26,2

-

26,2

-

216,0

-

216,0

242,2

ЗК 10.200

КП67

КП68

Ф7

280

34,2

-

34,2

-

273,6

-

273,6

307,8

ЗК 10.300

КП69

КП70

Ф7

420

51,5

-

51,5

-

408,0

-

408,0

459,5

ЗК 11.100

КП71

КП72

Ф6

120

15,8

-

15,8

88,0

-

-

88,0

103,8

ЗК 11.150

КП73

КП74

Ф6

180

24,0

-

24,0

130,0

-

-

130,0

154,0

ЗК 11.200

КП75

КП76

Ф6

240

32,1

-

32,1

171,7

-

-

171,7

203,8

ЗК 11.300

КП77

КП78

Фб

360

48,3

-

48,3

255,4

-

-

255,4

303,7

ЗК 12.100

КП79

КП80

Ф8

204

21,6

-

21,6

149,3

-

-

149,3

170,9

ЗК 12.150

КП81

КП82

Ф8

300

32,2

-

32,2

217,5

-

-

217,5

249,7

ЗК 12.200

КП83

КП84

Ф8

408

43,5

-

43,5

294,3

-

-

294,3

337,8

ЗК 12.300

КП85

КП86

Ф8

612

65,5

-

65,5

439,3

-

-

439,3

504,8

ЗК 13.100

КП87

КП88

Ф9

168

-

39,4

39,4

-

-

322,6

322,6

362,0

ЗК 13.150

КП89

КП90

Ф9

252

-

59,5

59,5

-

-

478,2

478,2

537,7

ЗК 13.200

КП91

КП92

Ф9

336

-

79,6

79,6

-

-

633,9

633,9

713,5

ЗК 13.300

КП93

КП94

Ф9

504

-

119,8

119,8

-

-

945,2

945,2

1065,0

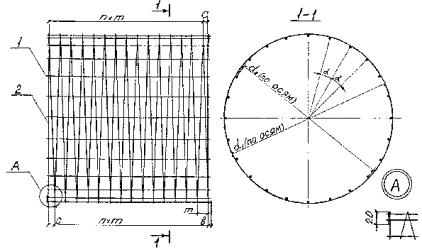

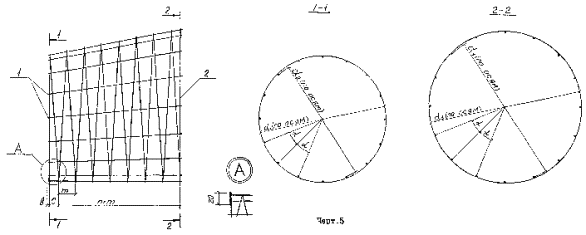

Арматурные каркасы КП1 - КП94

Черт. 3

Таблица 4

Размеры каркасов, мм

Марка каркаса

d1

d2 (для справок)

b

c

m

n шт.

a град.

КП1

560

548

23

38

73

12

45

КП2

500

488

23

34

72

40

45

КП3

864

852

10

30

65

14

30

КП4

798

786

10

30

65

14

30

КП5

864

852

35

30

65

44

30

КП6

798

786

35

30

65

44

30

КП7

1148

1130

30

100

200

4

22,5

КП8

1054

1036

30

100

200

4

22,5

КП9

1148

1130

18

95

190

7

22,5

КП10

1054

1036

18

95

190

7

22,5

КП11

1148

1130

35

90

180

10

22,5

КП12

1054

1036

35

90

180

10

22,5

КП13

1148

1130

35

90

175

16

22,5

КП14

1054

1036

35

90

175

16

22,5

КП15

1188

1170

25

70

140

6

22,5

КП16

1054

1036

25

70

140

6

22,5

КП17

1188

1170

22

67

135

10

22,5

КП18

1054

1036

22

67

135

10

22,5

КП19

1188

1170

35

70

130

14

22,5

КП20

1054

1036

35

70

130

14

22,5

КП21

1188

1170

20

60

130

22

22,5

КП22

1054

1036

20

60

130

22

22,5

КП23

1438

1420

15

80

170

5

22,5

КП24

1304

1286

15

80

170

5

22,5

КП25

1438

1420

29

82

165

8

22,5

КП26

1304

1286

29

82

165

8

22,5

КП27

1438

1420

10

80

155

12

22,5

КП28

1304

1286

10

80

155

12

22,5

КП29

1438

1420

20

70

150

19

22,5

КП30

1304

1286

20

70

150

19

22,5

КП31

1478

1460

10

40

100

9

22,5

КП32

1304

1286

10

40

100

9

22,5

КП33

1478

1460

27

48

97

14

22,5

КП34

1304

1286

27

48

97

14

22,5

КП35

1478

1460

10

40

95

20

22,5

КП36

1304

1286

10

40

95

20

22,5

КП37

1478

1460

30

48

92

31

22,5

КП38

1304

1286

30

48

92

31

22,5

КП39

1558

1540

10

40

60

15

22,5

КП40

1304

1286

10

40

60

15

22,5

КП41

1558

1540

25

30

60

23

22,5

КП42

1304

1286

25

30

60

23

22,5

КП43

1558

1540

21

30

59

32

22,5

КП44

1304

1286

21

30

59

32

22,5

КП45

1558

1540

17

35

59

49

22,5

КП46

1304

1286

17

35

59

49

22,5

КП47

1728

1710

25

70

140

6

18

КП48

1554

1536

25

70

140

6

18

КП49

1728

1710

21

68

135

10

18

КП50

1554

1536

21

68

135

10

18

КП51

1728

1710

35

70

130

14

18

КП52

1554

1536

35

70

130

14

18

КП53

1728

1710

20

60

130

22

18

КП54

1554

1536

20

60

130

22

18

КП55

1768

1750

10

40

75

12

18

КП56

1554

1536

10

40

75

12

18

КП57

1768

1750

12

35

70

20

18

КП58

1554

1536

12

35

70

20

18

КП59

1768

1750

26

36

72

26

18

КП60

1554

1536

26

36

72

26

18

КП61

1768

1750

20

40

72

40

18

КП62

1554

1536

20

40

72

40

18

КП63

1886

1866

10

40

75

12

18

КП64

1556

1536

10

40

75

12

18

КП65

1886

1866

10

40

70

20

18

КП66

1556

1536

10

40

70

20

18

КП67

1886

1866

24

40

72

26

18

КП68

1556

1536

24

40

72

26

18

КП69

1886

1866

20

40

72

40

18

КП70

1556

1536

20

40

72

40

18

КП71

2268

2250

10

44

112

8

15

КП72

2054

2036

10

44

112

8

15

КП73

2268

2250

20

55

105

13

15

КП74

2054

2036

20

55

105

13

15

КП75

2268

2250

28

50

103

18

15

КП76

2054

2036

28

50

103

18

15

КП77

2268

2250

27

50

102

28

15

КП78

2054

2036

27

50

102

28

15

КП79

2348

2330

10

40

60

15

15

КП80

2054

2036

10

40

60

15

15

КП81

2348

2330

25

30

60

23

15

КП82

2054

2036

25

30

60

23

15

КП83

2348

2330

21

30

59

32

15

КП84

2054

2036

21

30

59

32

15

КП85

2348

2330

17

35

59

49

15

КП86

2054

2036

17

35

59

49

15

КП87

2422

2396

10

40

75

12

15

КП88

2060

2034

10

40

75

12

15

КП89

2422

2396

19

35

73

19

15

КП90

2060

2034

19

35

73

19

15

КП91

2422

2396

24

40

72

26

15

КП92

2060

2034

24

40

72

26

15

КП93

2422

2396

20

40

72

40

15

КП94

2060

2034

20

40

72

40

15

Таблица 5

Спецификация на одно изделие

Марка каркаса

Поз.

Диаметр, мм, класс

Кол. шт.

Длина, мм

Масса каркаса, кг

КП1

1

6А-I

8

960

7,4

2

6А-I

1

25600

КП2

1

6А-I

8

2960

20,1

2

6А-I

1

66770

КП3

1

6А-I

12

см. КП1

12,5

2

6А-I

1

44810

КП4

1

6А-I

12

см. КП1

11,8

2

6А-I

1

41390

КП5

1

6А-I

12

см. КП2

35,9

2

6А-I

1

126200

КП6

1

6А-I

12

см. КП2

33,8

2

6А-I

1

116560

КП7

1

6А-I

16

см. КП1

17,9

2

10А-II

1

23480

КП8

1

6А-I

16

см. КП1

16,7

2

10А-II

1

21560

КП9

1

6А-I

16

1460

26,4

2

10А-II

1

34290

КП10

1

6А-I

16

см. КП9

24,6

2

10А-II

1

31480

КП11

1

6А-I

16

1960

34,8

2

10А-II

1

45100

КП12

1

6А-I

16

см. КП11

32,5

2

10А-II

1

41410

КП13

1

6А-I

16

см. КП2

51,7

2

10А-II

1

66730

КП14

1

6А-I

16

см. КП2

48,3

2

10А-II

1

61270

КП15

1

6А-I

16

см. КП1

23,0

2

10А-II

1

31750

КП16

1

6А-I

16

см. КП1

20,8

2

10А-II

1

28180

КП17

1

6А-I

16

см. КП9

34,0

2

10А-II

1

46670

КП18

1

6А-I

16

см. КП9

30,7

2

10А-II

1

41410

КП19

1

6А-I

16

см. КП11

45,0

2

10А-II

1

61590

КП20

1

6А-I

16

см. КП11

40,7

2

10А-II

1

54650

КП21

1

6А-I

16

см. КП2

66,9

2

10А-II

1

91440

КП22

1

6А-I

16

см. КП2

60,6

2

10А-II

1

81130

КП23

1

6А-I

16

см. КП1

24,3

2

10А-II

1

33910

КП24

1

6А-I

16

см. КП1

22,4

2

10А-II

1

30750

КП25

1

6А-I

16

см. КП9

34,5

2

10А-II

1

47450

КП26

1

6А-I

16

см. КП9

31,8

2

10А-II

1

43040

КП27

1

6А-I

16

см. КП11

47,4

2

10А-II

1

65520

КП28

1

6А-I

16

см. КП11

43,6

2

10А-II

1

59410

КП29

1

6А-I

16

см. КП2

70,4

2

10А-II

1

97120

КП30

1

6А-I

16

см. КП2

64,8

2

10А-II

1

88080

КП31

1

6А-I

16

см. КП1

36,4

2

10А-II

1

53410

КП32

1

6А-I

16

см. КП1

32,5

2

10А-II

1

47130

КП33

1

6А-I

16

см. КП9

52,5

2

10А-II

1

76620

КП34

1

6А-I

16

см. КП9

46,9

2

10А-II

1

67600

КП35

1

6А-I

16

см. КП11

71,4

2

10А-II

1

104460

КП36

1

6А-I

16

см. КП11

63,8

2

10А-II

1

92170

КП37

1

6А-I

16

см. КП2

106,5

2

10А-II

1

155510

КП38

1

6А-I

16

см. КП2

95,2

2

10А-II

1

137210

КП39

1

6А-I

16

см. КП1

56,3

2

10А-II

1

85660

КП40

1

6А-I

16

см. КП1

47,7

2

10А-II

1

71700

КП41

1

6А-I

16

см. КП9

82,2

2

10А-II

1

124790

КП42

1

6А-I

16

см. КП9

69,6

2

10А-II

1

104460

КП43

1

6А-I

16

см. КП11

111,1

2

10А-II

1

168820

КП44

1

6А-I

16

см. КП11

94,2

2

10А-II

1

141310

КП45

1

6А-I

16

см. КП2

166,0

2

10А-II

1

251990

КП46

1

6А-I

16

см. КП2

140,6

2

10А-II

1

210910

КП47

1

6А-I

20

см. КП1

32,7

2

10А-II

1

46160

КП48

1

6А-I

20

см. КП1

29,9

2

10А-II

1

41520

КП49

1

6А-I

20

см. КП9

48,4

2

10А-II

1

67870

КП50

1

6А-I

20

см. КП9

44,2

2

10А-II

1

61040

КП51

1

6А-I

20

см. КП11

64,0

2

10А-II

1

89570

КП52

1

6А-I

20

см. КП11

58,4

2

10А-II

1

80560

КП53

1

6А-I

20

см. КП2

95,2

2

10А-II

1

132980

КП54

1

6А-I

20

см. КП2

86,9

2

10А-II

1

119590

КП55

1

6А-I

20

см. КП1

54,0

2

10А-II

1

80540

КП56

1

6А-I

20

см. КП1

48,0

2

10А-II

1

70800

КП57

1

6А-I

20

см. КП9

83,6

2

10А-II

1

124950

КП58

1

6А-I

20

см. КП9

74,3

2

10А-II

1

109830

КП59

1

6A-I

20

см. КП11

106,4

2

10А-II

1

158260

КП60

1

6А-I

20

см. КП11

94,5

2

10А-II

1

139110

КП61

1

6А-I

20

см. КП2

158,7

2

10А-II

1

235980

КП62

1

6А-I

20

см. КП2

141,1

2

10А-II

1

207430

КП63

1

6А-I

20

см. КП1

80,6

2

12А-II

1

85910

КП64

1

6А-I

20

см. КП1

67,2

2

12А-II

1

70890

КП65

1

6А-I

20

см. КП9

124,9

2

12А-II

1

133290

КП66

1

6А-I

20

см. КП9

104,1

2

12А-II

1

109980

КП67

1

6А-I

20

см. КП11

158,6

2

12А-II

1

168820

КП68

1

6А-I

20

см. КП11

132,4

2

12А-II

1

139290

КП69

1

6А-I

20

см. КП2

236,7

2

12А-II

1

251730

КП70

1

6А-I

20

см. КП2

197,6

2

12А-II

1

207690

КП71

1

6А-I

24

см. КП1

51,3

2

10А-II

1

74820

КП72

1

6А-I

24

см. КП1

46,9

2

10А-II

1

67760

КП73

1

6А-I

24

см. КП9

75,9

2

10А-II

1

110430

КП74

1

6А-I

24

см. КП9

69,5

2

10А-II

1

100010

КП75

1

6А-I

24

см. КП11

100,6

2

10А-II

1

146040

КП76

1

6А-I

24

см. КП11

92,1

2

10А-II

1

132260

КП77

1

6А-I

24

см. КП2

149,8

2

10А-II

1

217250

КП78

1

6А-I

24

см. КП2

137,2

2

10А-II

1

196760

КП79

1

6А-I

24

см. КП1

84,8

2

10А-II

1

129070

КП80

1

6А-I

24

см. КП1

74,8

2

10А-II

1

112910

КП81

1

6А-I

24

см. КП9

123,8

2

10А-II

1

188050

КП82

1

6А-I

24

см. КП9

109,3

2

10А-II

1

164510

КП83

1

6А-I

24

см. КП11

167,4

2

10А-II

1

254400

КП84

1

6А-I

24

см. КП11

147,8

2

10А-II

1

222550

КП85

1

6А-I

24

см. КП2

250,1

2

10А-II

1

379740

КП86

1

6А-I

24

см. КП2

220,8

2

10А-II

1

332200

КП87

1

8А-I

24

960

183,4

2

16А-II

1

110320

КП88

1

8А-I

24

см. КП87

157,4

2

16А-II

1

93840

КП89

1

8А-I

24

1460

272,3

2

16А-II

1

163550

КП90

1

8А-I

24

см. КП89

233,7

2

16А-II

1

139120

КП91

1

8А-I

24

1960

361,1

2

16А-II

1

216790

КП92

1

8А-I

24

см. КП91

309,9

2

16А-II

1

184390

КП93

1

8А-I

24

2960

538,8

2

16А-II

1

323260

КП94

1

8А-I

24

см. КП93

462,5

2

16А-II

1

274950

Марки ЗК14.132 - ЗК17.132

Разрез по продольной оси звена

Черт. 4

Таблица 6

Номинальные размеры, мм

Марка звена

a0, м

a1, м

a

b

c

f

k

ЗК 14.132

1,00

1,20

47

26

27

50

50

ЗК 15.132

1,25

1,50

67

26

27

50

50

ЗК 16.132

1,50

1,80

87

26

27

45

45

ЗК 17.132

2,00

2,40

105

27

28

30

30

Таблица 7

Спецификация арматурных изделий и выборка стали на звено

Марка звена

Каркасы

Фиксатор

Выборка стали, кг



Наружный (1 шт.)

Внутренний (1 шт.)

Марка

Кол. шт.

Арматурная сталь по ГОСТ 5781-82

Всего



Класс А-I

Класс А-I



Диаметр, мм

Итого

Диаметр, мм

Итого

Марка

6

10



ЗК 14.132

КП95

КП96

Ф2

64

11,2

11,2

39,6

39,6

50,8



ЗК 15.132

КП97

КП98

Ф3

72

11,8

11,8

55,1

55,1

66,9



ЗК 16.132

КП99

КП100

Ф4

100

15,6

15,6

72,9

72,9

88,5



ЗК 17.132

КП101

КП102

Ф6

156

20,9

20,9

123,6

123,6

144,5



Арматурные каркасы КП95 - КП102

Таблица 8

Размеры каркасов, мм

Марка каркаса

d1

d2

(для справок)

d3

d4

(для справок)

b

c

m

n шт.

a град.

КП95

1156

1138

1340

1322

30

80

190

6

22,5

КП96

1061

1043

1245

1227

30

80

190

6

22,5

КП97

1447

1429

1679

1661

30

100

160

7

22,5

КП98

1313

1295

1543

1525

30

100

160

7

22,5

КП99

1738

1720

2018

2000

25

70

145

8

18

КП100

1563

1545

1843

1825

25

70

145

8

18

КП101

2278

2260

2658

2640

35

55

105

11

15

КП102

2064

2046

2444

2426

35

55

105

11

15

Таблица 9

Спецификация на одно изделие

Марка каркаса

Поз.

Диаметр, мм, класс

Кол. шт.

Длина, мм

Масса каркаса, кг

КП95

1

6А-I

16

1280

21,5

2

10А-I

1

33350

КП96

1

6А-I

16

см. КП95

23,6

2

10А-II

1

30340

КП97

1

6А-I

16

см. КП95

33,4

2

10А-II

1

46670

КП98

1

6А-I

16

см. КП95

30,9

2

10А-II

1

42640

КП99

1

6А-I

20

см. КП95

43,9

2

10А-II

1

61960

КП100

1

6А-I

20

см. КП95

40,4

2

10А-I

1

56220

КП101

1

6А-I

24

см. КП95

71,4

2

10А-II

1

104660

КП102

1

6А-I

24

см. КП95

65,8

2

10А-II

1

95590

Ленгипротрансмост

Главный инженер института                                          А.К. Васин

Руководитель службы стандартизации                          В.Н. Семенов

Руководитель разработки

Начальник отдела типового проектирования               С.С. Ткаченко

Ответственный исполнитель ГИП                                 Р.С. Клейнер

Исполнители:

руководитель группы                                                       Н.И. Беляева

ведущий инженер                                                             И.Ф. Миронова

старший инженер                                                             А.Ю. Кучанова

инженер                                                                            Е.Н. Пургина

ст. техник                                                                          В.М. Коен

Соисполнители:

СибЦНИИС

директор института                                                         П.Ф. Стафеев

руководитель разработки                                                А.С. Потапов







© 2013 Ёшкин Кот :-)
