ФЕДЕРАЛЬНОЕ
АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ПРОКЛАДКИ
СПИРАЛЬНО-НАВИТЫЕ
ТЕРМОСТОЙКИЕ
ТИПЫ. ОСНОВНЫЕ РАЗМЕРЫ
|
Москва Стандартинформ 2005 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом «Фирма Союз-01»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК155 «Соединения трубопроводов общемашиностроительного применения»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2005 г. № 229-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет
СОДЕРЖАНИЕ
|
3 Типы и основные размеры прокладок. 2 Приложение А Основные условия эксплуатации спирально-навитых термостойких прокладок. 10 |
ГОСТ Р 52376-2005
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОКЛАДКИ СПИРАЛЬНО-НАВИТЫЕ ТЕРМОСТОЙКИЕ
Типы. Основные размеры
Heat-resistant spiral-wound gaskets.
Types. Main dimensions
Дата введения - 2006-01-01
1 Область применения
Настоящий стандарт распространяется на спирально-навитые термостойкие прокладки (далее - СНП) с уплотнительным кольцом в виде навитой спирали из V-образных чередующихся слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита или с ограничительным кольцом снаружи, внутри или с обеих сторон уплотнительного кольца для соединений арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений 1 - 5, 8, 9 по ГОСТ 12815, номинальным (условным) давлением PN от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2), температурой рабочей среды от минус 253 °С до плюс 600 °С, условным проходом (номинальным размером) DN от 10 до 3000 мм.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды
ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Типы и основные размеры прокладок
3.1 СНП изготовляют следующих типов:
А - без ограничительных колец,
В - с внутренним ограничительным кольцом,
Г - с наружным ограничительным кольцом,
Д - с наружным и внутренним ограничительными кольцами.
3.2 Применение типов СНП в зависимости от исполнения уплотнительных поверхностей, значений номинального (условного) давления PN и условного прохода (номинального размера) DN фланцев приведено в таблице 1.
Таблица 1 - Применение типов СНП
|
Исполнение уплотнительных поверхностей фланцев по ГОСТ 12815 |
Номинальное (условное) давление PN, МПа (кгс/см2) |
Условный проход (номинальный размер) DN, мм |
||
|
номер |
схема сочетания (сопряжения) |
|||
|
ПД |
1-1 |
|
0,10 (1,0); 0,25 (2,5) |
От 10 до 3000 включ. |
|
0,63 (6,3) |
« 10 « 2400 « |
|||
|
1,0 (10) |
« 10 « 2000 « |
|||
|
1,6 (16) |
« 10 « 1600 « |
|||
|
2,5 (25) |
« 10 « 1400 « |
|||
|
4,0 (40) |
« 10 « 1200 « |
|||
|
А; В |
2-3 |
|
От 0,1 (1,0) до 4,0 (40,0) включ. |
От 10 до 800 включ. |
|
6,3 (63,0) |
« 10 « 600 « |
|||
|
10,0 (100,0) |
« 10 « 400 « |
|||
|
16,0 (160,0) |
« 15 « 300 « |
|||
|
А |
4-5; 8-9 |
|
От 0,1 (1,0) до 4,0 (40,0) включ. |
От 10 до 800 включ. |
|
6,3 (63,0) |
« 10 « 600 « |
|||
|
10,0 (100,0) |
« 10 « 400 « |
|||
|
16,0 (160,0) |
« 15 « 300 « |
|||
|
20,0 (200,0) |
« 15 « 250 « |
|||

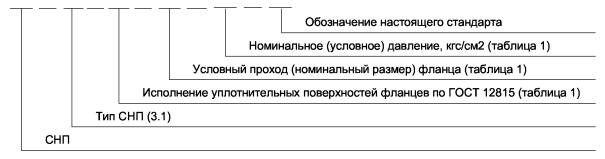

Структура условного обозначения СНП
Примечание - Для СНП типов Г и Д с наружным ограничительным кольцом из углеродистой стали дополнительно указывается индекс «У».
Пример условного обозначения СНП типа А для соединения с уплотнительными поверхностями, номером исполнения 4-5, условным проходом (номинальным размером) DN100, номинальным (условным) давлением PN 1 кгс/см2:
СНП - А-4-5-100-1 ГОСТ Р 52376-2005
То же, типа Д для соединения с уплотнительными поверхностями, номером исполнения 1-1, условным проходом (номинальным размером) DN100, номинальным (условным) давлением PN 1 кгс/см2, с наружным ограничительным кольцом из углеродистой стали:
СНП - Д-1-1-100-1-У ГОСТ Р 52376-2005
3.3 Номинальные (условные) PN давления - по ГОСТ 26349.
3.4 Условные проходы (номинальные размеры) DN - по ГОСТ 28338.

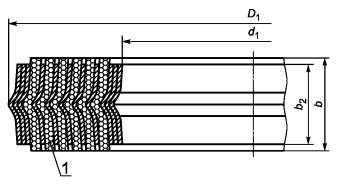

3.5 Основные размеры СНП типа А должны соответствовать указанным на рисунке 1 и в таблицах 2 и 3.
1 - уплотнительное кольцо*
* Уплотнительное кольцо из:
- ленты терморасширенного графита плотностью 0,85 - 1,00 г/см3, толщиной 0,6 - 0,7 мм, с содержанием углерода не менее 99 %, хлор-ионов не более 0,005 %, серы не более 0,23 % и зольностью не более 1 %;
- стальной ленты, не склонной к межкристаллитной коррозии, толщиной 0,2 - 0,25 мм, марок 08X18Н10, 08Х18Н10Т, 08X18Н9 и других марок, свойства которых не ниже перечисленных.
Рисунок 1 - СНП типа А
Таблица 2 - Основные размеры СНП для соединений с уплотнительными поверхностями «выступ-впадина» (2-3) по ГОСТ 12815
Размеры в миллиметрах
|
Условный проход (номинальный размер) DN |
Номинальное (условное) давление PN, МПа (кгс/см2) |
D1 |
d1 |
d |
b |
b1 |
b2 |
|
10 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 10,0 (100) « |
30 |
18 |
- |
2,5 |
- |
2,3 |
|
35 |
23 |
||||||
|
15 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
34 |
22 |
||||
|
40 |
28 |
||||||
|
20 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
44 |
32 |
||||
|
51 |
35 |
||||||
|
25 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
52 |
40 |
||||
|
58 |
42 |
||||||
|
32 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
60 |
48 |
||||
|
66 |
50 |
||||||
|
40 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
70 |
54 |
||||
|
76 |
60 |
||||||
|
50 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
81 |
65 |
||||
|
88 |
72 |
||||||
|
65 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
101 |
85 |
73 |
2,0 |
||
|
110 |
94 |
82 |
|||||
|
80 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
116 |
100 |
88 |
2,5 |
2,0 |
2,3 |
|
121 |
105 |
93 |
|||||
|
100 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 16,0 (160,0) « |
138 |
116 |
104 |
|||
|
150 |
128 |
116 |
|||||
|
125 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0(160,0) « |
167 |
145 |
133 |
|||
|
176 |
154 |
142 |
|||||
|
150 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
192 |
170 |
158 |
|||
|
204 |
182 |
170 |
|||||
|
175 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
224 |
202 |
190 |
|||
|
234 |
212 |
200 |
|||||
|
200 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 16,0 (160,0) « |
250 |
228 |
216 |
|||
|
260 |
238 |
226 |
|||||
|
225 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 16,0 (160,0) « |
277 |
255 |
243 |
|||
|
287 |
265 |
253 |
|||||
|
250 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0(160,0) « |
304 |
282 |
270 |
|||
|
313 |
291 |
279 |
|||||
|
300 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
357 |
335 |
323 |
3,3 |
2,5 |
2,8 |
|
364 |
342 |
330 |
|||||
|
350 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
407 |
385 |
373 |
|||
|
422 |
394 |
382 |
|||||
|
400 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
457 |
435 |
423 |
|||
|
474 |
446 |
434 |
|||||
|
450 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
510 |
488 |
476 |
|||
|
524 |
496 |
484 |
|||||
|
500 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
562 |
540 |
522 |
|||
|
576 |
548 |
530 |
|||||
|
600 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
662 |
634 |
616 |
3,9 |
3,0 |
3,5 |
|
678 |
650 |
632 |
|||||
|
700 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
764 |
736 |
718 |
|||
|
778 |
750 |
732 |
|||||
|
800 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
868 |
840 |
822 |
|||
|
878 |
850 |
832 |
Таблица 3 - Основные размеры СНП для соединений с уплотнительными поверхностями «шип-паз» (4-5) и (8-9) по ГОСТ 12815
Размеры в миллиметрах
|
Условный проход (номинальный размер) DN |
Номинальное (условное) давление PN, МПа (кгс/см2) |
D1 |
d1 |
b |
b2 |
|
10 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
30 |
18 |
2,5 |
2,3 |
|
35 |
23 |
||||
|
15 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0(10,0) « 20,0 (200,0) « |
34 |
22 |
||
|
40 |
28 |
||||
|
20 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
44 |
32 |
||
|
51 |
35 |
||||
|
25 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
52 |
40 |
||
|
58 |
42 |
||||
|
32 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0(10,0) « 20,0 (200,0) « |
60 |
48 |
||
|
66 |
50 |
||||
|
40 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
70 |
54 |
||
|
76 |
60 |
||||
|
50 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
81 |
65 |
||
|
88 |
72 |
||||
|
65 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
101 |
85 |
||
|
110 |
94 |
||||
|
80 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
116 |
100 |
||
|
121 |
105 |
||||
|
100 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
138 |
116 |
||
|
150 |
128 |
||||
|
125 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
167 |
145 |
||
|
176 |
154 |
||||
|
150 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
192 |
170 |
||
|
204 |
182 |
||||
|
175 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
224 |
202 |
||
|
234 |
212 |
||||
|
200 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
250 |
228 |
||
|
260 |
238 |
||||
|
225 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
277 |
255 |
||
|
287 |
265 |
||||
|
250 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
304 |
282 |
||
|
313 |
291 |
||||
|
300 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
357 |
335 |
3,3 |
2,8 |
|
364 |
342 |
||||
|
350 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
407 |
385 |
||
|
422 |
394 |
||||
|
400 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
457 |
435 |
3,3 |
2,8 |
|
474 |
446 |
||||
|
450 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
510 |
488 |
||
|
524 |
496 |
||||
|
500 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
562 |
540 |
||
|
576 |
548 |
||||
|
600 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
662 |
634 |
3,9 |
3,5 |
|
678 |
650 |
||||
|
700 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
764 |
736 |
||
|
778 |
750 |
||||
|
800 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
868 |
840 |
||
|
878 |
850 |

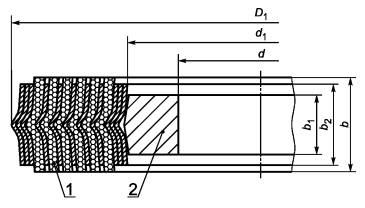

3.6 Основные размеры СНП типа В должны соответствовать указанным на рисунке 2 и в таблице 2.
1 - уплотнительное кольцо (см. сноску к рисунку 1);
2 - внутреннее ограничительное кольцо из коррозионно-стойкой стали марок 08Х18Н10Т, 08Х18Н9 и других марок, свойства которых не ниже перечисленных
Рисунок 2 - СНП типа В
3.7 Основные размеры СНП типа Г должны соответствовать указанным на рисунке 3 и в таблице 4.
1 - уплотнительное кольцо (см. сноску к рисунку 1); 2 - наружное ограничительное кольцо из углеродистой стали марок 20, 35, 40 или коррозионно-стойкой стали марок 08X18Н10Т, 08X18Н9 и других марок, свойства которых не ниже перечисленных
Рисунок 3 - СНП типа Г
Таблица 4 - Основные размеры СНП для соединений с уплотнительными поверхностями «соединительный выступ - соединительный выступ» (1-1) по ГОСТ 12815
Размеры в миллиметрах
|
Условный проход (номинальный размер) DN |
Номинальное (условное) давление PN, МПа (кгс/см2) |
D |
D1 |
d1 |
d |
b |
b1 |
b2 |
|
10 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
38 |
26 |
10 |
- |
2,5 |
2,0 |
2,3 |
|
45 |
33 |
17 |
||||||
|
15 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 4,0 (40,0) « |
43 |
31 |
15 |
||||
|
50 |
38 |
22 |
||||||
|
20 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
53 |
41 |
25 |
||||
|
60 |
48 |
32 |
||||||
|
25 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
63 |
51 |
35 |
||||
|
69 |
57 |
41 |
||||||
|
32 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
75 |
63 |
47 |
||||
|
81 |
69 |
53 |
||||||
|
40 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
85 |
73 |
57 |
||||
|
91 |
79 |
63 |
||||||
|
50 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
95 |
83 |
67 |
||||
|
106 |
94 |
68 |
||||||
|
65 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
115 |
103 |
87 |
75 |
|||
|
126 |
114 |
98 |
86 |
|||||
|
80 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
132 |
120 |
100 |
88 |
|||
|
141 |
123 |
103 |
91 |
|||||
|
100 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
151 |
139 |
119 |
107 |
|||
|
161 |
143 |
|||||||
|
166 |
148 |
124 |
112 |
|||||
|
125 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
181 |
169 |
147 |
135 |
2,5 |
2,0 |
2,3 |
|
191 |
173 |
149 |
137 |
|||||
|
150 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6(16,0) 2,5 (25,0); 4,0 (40,0) |
206 |
194 |
172 |
160 |
|||
|
216 |
198 |
174 |
162 |
|||||
|
222 |
204 |
180 |
168 |
|||||
|
175 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
236 |
224 |
202 |
190 |
|||
|
246 |
228 |
204 |
192 |
|||||
|
252 |
234 |
210 |
198 |
|||||
|
262 |
226 |
202 |
190 |
|||||
|
200 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
261 |
249 |
227 |
215 |
|||
|
271 |
253 |
229 |
217 |
|||||
|
282 |
264 |
240 |
228 |
|||||
|
288 |
270 |
246 |
234 |
|||||
|
225 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6(16,0) 2,5 (25,0) 4,0 (40,0) |
286 |
274 |
252 |
240 |
|||
|
301 |
283 |
259 |
247 |
|||||
|
308 |
290 |
266 |
254 |
|||||
|
320 |
302 |
278 |
266 |
|||||
|
250 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
318 |
306 |
282 |
270 |
|||
|
327 |
309 |
285 |
273 |
|||||
|
338 |
320 |
296 |
284 |
|||||
|
350 |
332 |
308 |
296 |
|||||
|
300 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
372 |
360 |
338 |
326 |
3,3 |
2,5 |
2,8 |
|
376 |
364 |
340 |
328 |
|||||
|
382 |
||||||||
|
398 |
380 |
356 |
344 |
|||||
|
415 |
397 |
373 |
361 |
|||||
|
350 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
421 |
409 |
385 |
373 |
|||
|
436 |
424 |
396 |
384 |
|||||
|
442 |
||||||||
|
455 |
437 |
409 |
397 |
|||||
|
475 |
457 |
429 |
417 |
|||||
|
400 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
473 |
461 |
437 |
425 |
|||
|
487 |
475 |
447 |
435 |
|||||
|
495 |
477 |
449 |
437 |
|||||
|
515 |
497 |
469 |
457 |
|||||
|
543 |
525 |
497 |
485 |
|||||
|
450 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
528 |
516 |
492 |
480 |
|||
|
537 |
525 |
497 |
485 |
3,3 |
2,5 |
2,8 |
||
|
553 |
517 |
489 |
477 |
|||||
|
565 |
547 |
519 |
507 |
|||||
|
568 |
550 |
522 |
510 |
|||||
|
500 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
576 |
564 |
540 |
528 |
|||
|
592 |
574 |
546 |
534 |
|||||
|
615 |
597 |
569 |
557 |
|||||
|
620 |
602 |
574 |
562 |
|||||
|
626 |
608 |
580 |
568 |
|||||
|
600 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0); 2,5 (25,0) 4,0 (40,0) |
677 |
659 |
631 |
619 |
|||
|
693 |
675 |
647 |
635 |
4,8 |
3,5 |
4,2 |
||
|
728 |
710 |
682 |
670 |
|||||
|
739 |
721 |
693 |
681 |
|||||
|
700 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
782 |
764 |
736 |
724 |
|||
|
808 |
790 |
762 |
750 |
|||||
|
798 |
780 |
752 |
740 |
|||||
|
827 |
809 |
781 |
769 |
|||||
|
844 |
826 |
798 |
786 |
|||||
|
800 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
888 |
870 |
842 |
830 |
|||
|
915 |
897 |
869 |
857 |
|||||
|
908 |
890 |
862 |
850 |
|||||
|
942 |
924 |
896 |
884 |
|||||
|
970 |
952 |
924 |
912 |
|||||
|
900 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
988 |
962 |
934 |
908 |
|||
|
1015 |
989 |
961 |
935 |
7,0 |
5,0 |
6,5 |
||
|
1008 |
982 |
954 |
928 |
|||||
|
1034 |
1008 |
980 |
954 |
|||||
|
1080 |
1054 |
1026 |
1000 |
|||||
|
1000 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
1088 |
1062 |
1036 |
1010 |
|||
|
1125 |
1099 |
1071 |
1045 |
|||||
|
1122 |
1096 |
1068 |
1042 |
|||||
|
1150 |
1124 |
1096 |
1070 |
|||||
|
1190 |
1164 |
1136 |
1110 |
|||||
|
1200 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
1288 |
1262 |
1236 |
1210 |
7,0 |
5,0 |
6,5 |
|
1305 |
1279 |
1251 |
1225 |
|||||
|
1338 |
1312 |
1284 |
1258 |
|||||
|
1334 |
1308 |
1280 |
1254 |
|||||
|
1360 |
1334 |
1306 |
1280 |
|||||
|
1394 |
1368 |
1338 |
1312 |
|||||
|
1400 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) |
1488 |
1462 |
1436 |
1410 |
|||
|
1525 |
1499 |
1471 |
1445 |
|||||
|
1542 |
1516 |
1488 |
1462 |
|||||
|
1534 |
1508 |
1479 |
1453 |
|||||
|
1574 |
1548 |
1518 |
1492 |
|||||
|
1600 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) 1,6 (16,0) |
1698 |
1672 |
1644 |
1618 |
|||
|
1725 |
1699 |
1671 |
1645 |
|||||
|
1765 |
1739 |
1710 |
1684 |
|||||
|
1760 |
1734 |
1704 |
1678 |
|||||
|
1800 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) |
1893 |
1864 |
1841 |
1815 |
|||
|
1929 |
1903 |
1875 |
1849 |
|||||
|
1965 |
1939 |
1910 |
1884 |
|||||
|
2000 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0(10,0) |
2098 |
2072 |
2044 |
2018 |
|||
|
2133 |
2107 |
2079 |
2053 |
|||||
|
2175 |
2149 |
2120 |
2094 |
|||||
|
2200 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) |
2305 |
2279 |
2251 |
2225 |
|||
|
2343 |
2317 |
2287 |
2261 |
|||||
|
2400 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) |
2505 |
2478 |
2450 |
2424 |
|||
|
2553 |
2527 |
2497 |
2471 |
|||||
|
2600 |
От 0,10 (1,0) до 0,25 (2,5) включ. |
2705 |
2679 |
2651 |
2625 |
|||
|
2800 |
От 0,10 (1,0) до 0,25 (2,5) включ. |
2919 |
2893 |
2865 |
2839 |
|||
|
3000 |
От 0,10 (1,0) до 0,25 (2,5) включ. |
3119 |
3093 |
3065 |
3039 |

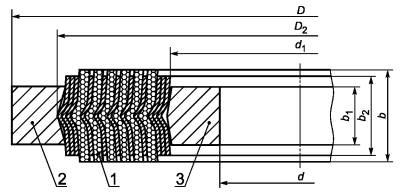

3.8 Основные размеры СНП типа Д должны соответствовать указанным на рисунке 4 и в таблице 4.
1 - уплотнительное кольцо (см. сноску к рисунку 1); 2 - наружное ограничительное кольцо из углеродистой стали марок 20, 35, 40 или коррозионно-стойкой стали марок 08Х18Н10Т, 08Х18Н9 и других марок, свойства которых не ниже перечисленных; 3 - внутреннее ограничительное кольцо из коррозионно-стойкой стали марок 08X18Н10Т, 08Х18Н9 и других марок, свойства которых не ниже перечисленных
Рисунок 4 - СНП типа Д
3.9 Предельные отклонения основных размеров СНП должны соответствовать указанным в таблице 5.
Таблица 5
В миллиметрах
|
Предельное отклонение размеров |
||||||||
|
d и d1 |
D и D1 |
b |
b1 |
b2 |
||||
|
верхнее |
нижнее |
верхнее |
нижнее |
верхнее |
нижнее |
|||
|
До DN 25 включ. |
+0,4 |
-0,8 |
+0,25 |
-0,10 |
+0,10 |
-0,10 |
+0,15 |
-0,15 |
|
Св. DN 25 до DN 600 включ. |
+0,8 |
-0,8 |
||||||
|
Св. DN 600 до DN 900 включ. |
+1,2 |
-1,6 |
||||||
|
Св. DN 900 до DN 1500 включ. |
+1,6 |
-1,6 |
||||||
|
Св. DN 1500 |
+2,4 |
-1,6 |
||||||
3.10 Основные условия эксплуатации СНП в зависимости от рабочей среды приведены в приложении А.
Приложение А
(рекомендуемое)
Основные условия эксплуатации спирально-навитых термостойких прокладок
Таблица А.1
|
Температура, °С |
Давление, МПа (кгс/см2), не более |
|
|
Агрессивные среды: кислоты, щелочи, растворители, продукты нефтегазопереработки и др. |
До плюс 500 |
20 (200) |
|
Хромовая кислота (массовая концентрация 0 - 100 г/дм3) |
До плюс 250 |
|
|
Азотная кислота (массовая концентрация 0 - 100 г/дм3) |
До плюс 85 |
|
|
Кислород |
До плюс 350 |
|
|
Воздух |
До плюс 550 |
|
|
Неагрессивные среды: вода, пар, тяжелые нефтепродукты, сухие газы и др. |
До плюс 600 |
|
|
Примечание - СНП нестойки к концентрированной азотной кислоте, высококонцентрированной серной кислоте, хрому (VI), растворам перманганатов, расплавам щелочных и щелочноземельных металлов. |
||
Ключевые слова: основные размеры, спирально-навитая прокладка, нержавеющая стальная лента, лента терморасширенного графита, ограничительное кольцо, уплотнительное кольцо
