ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
8.612-2005

Государственная система
обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПОВЕРХНОСТНОЙ ПЛОТНОСТИ ПОКРЫТИЙ
В ДИАПАЗОНЕ ОТ 0,001 ДО 1,000 кг/м2

Москва

Стандартинформ

2005

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2005 г. № 196-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПОВЕРХНОСТНОЙ ПЛОТНОСТИ ПОКРЫТИЙ
В ДИАПАЗОНЕ ОТ 0,001 ДО 1,000 кг/м2

State system for ensuring the uniformity of measurements.
State verification schedule for means of measuring the surface density of coatings
in the range from 0,001 to 1,000 kg/m2

Дата введения - 2006-01-01

1. Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений поверхностной плотности покрытий в диапазоне от 0,001 до 1,000 кг/м2 (рисунок А.1, приложение А) и устанавливает порядок передачи размера единицы поверхностной плотности покрытий - килограмма на квадратный метр (кг/м2) от государственного специального эталона с помощью рабочих эталонов рабочим средствам измерений.

Порядок передачи размера единицы поверхностной плотности покрытий в диапазонах, не указанных в настоящем стандарте, определяют поверочные схемы, согласованные с ФГУП «УНИИМ».

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ 18061-90 Толщиномеры радиоизотопные. Общие технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Государственный специальный эталон

3.1. Государственный специальный эталон состоит из комплекса следующих средств измерений и вспомогательных устройств:

- рентгеновский преобразователь, содержащий Si-PIN-детектор, источник гамма-излучения на основе радионуклида америций-241 и источник рентгеновского излучения на основе радионуклида плутоний-239 (блок № 1);

- бета-преобразователь, содержащий четыре счетчика СИ-15БГ, и бета-источник на основе радионуклида прометий-147 (блок № 2);

- бета-преобразователь, содержащий восемь счетчиков СБМ-20, и бета-источник на основе радионуклидов стронций-90 и иттрий-90 (блок № 3);

- рабочие эталоны 1-го разряда (в соответствии с [1]) в виде наборов металлических пленок в диапазоне поверхностной плотности от 0,010 до 1,000 кг/м2, относительной погрешностью от 0,2 % до 0,3 %;

- набор стандартных образцов состава чистых металлов (алюминий, титан, никель, медь, цинк, кобальт, серебро, рений, ниобий, олово, кадмий, молибден, тантал, золото);

- процессор спектрометрических импульсов с интерфейсом USB;

- блок сопряжения бета-преобразователей с персональной электронно-вычислительной машиной (ПЭВМ);

- ПЭВМ на базе процессора типа «Pentium-2» с программным обеспечением;

- блок бесперебойного питания;

- принтер.

3.2. Диапазон значений поверхностной плотности покрытий, воспроизводимых государственным специальным эталоном, составляет от 0,001 до 1,000 кг/м2.

3.3. Государственный специальный эталон обеспечивает воспроизведение единицы поверхностной плотности покрытий со средним квадратическим отклонением S0, не превышающим 0,5 · 10-2 при 10 независимых измерениях.

Неисключенная систематическая погрешность Θо не превышает 0,3 · 10-2.

3.4. Государственный специальный эталон применяют для передачи размера единицы поверхностной плотности покрытий рабочим эталонам 1-го и 2-го разрядов методом прямых измерений.

4. Рабочие эталоны

4.1. Рабочие эталоны 1-го разряда

4.1.1. В качестве рабочих эталонов 1-го разряда применяют стандартные образцы поверхностной плотности покрытий в диапазоне от 0,001 до 1,000 кг/м2.

4.1.2. Доверительные границы относительной погрешности рабочих эталонов 1-го разряда dо при доверительной вероятности 0,95 составляют от 1,0 % до 2,5 %.

4.1.3. Рабочие эталоны 1-го разряда применяют для поверки:

- рабочих эталонов 2-го разряда сличением с помощью компаратора;

- рабочих средств измерений методом прямых измерений.

4.2. Рабочие эталоны 2-го разряда

4.2.1. В качестве рабочих эталонов 2-го разряда применяют стандартные образцы поверхностной плотности покрытий в диапазоне от 0,001 до 1,000 кг/м2.

4.2.2. Доверительные границы относительной погрешности dо рабочих эталонов 2-го разряда при доверительной вероятности 0,95 составляют от 2,5 % до 5,0 %.

4.2.3. Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

5. Рабочие средства измерений

5.1. В качестве рабочих средств измерений применяют толщиномеры покрытий по ГОСТ 18061.

5.2. Пределы допускаемой основной приведенной погрешности gо* рабочих средств измерений составляют от 2,0 % до 10,0 %.

* Для импортных средств измерений нормирована основная относительная погрешность Dо (Dо ~ gо).

Приложение А

(обязательное)

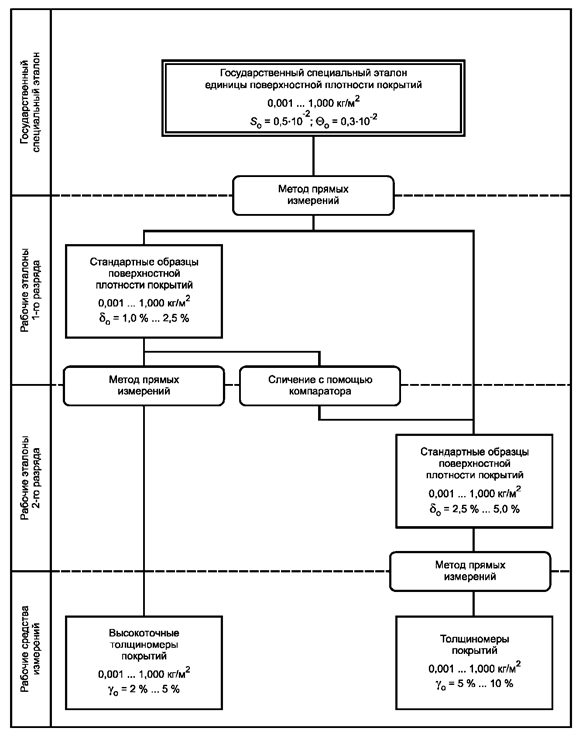

Государственная поверочная схема для средств измерений поверхностной плотности
покрытий в диапазоне от 0,001 до 1,000 кг/м2

Рисунок А.1

Библиография

[1] МИ 2123-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поверхностной плотности и толщины листовых и ленточных материалов



Ключевые слова: государственная поверочная схема, эталон, средство измерений, стандартный образец, поверхностная плотность, покрытие
