ОСТ 92-0747-72
ОТРАСЛЕВОЙ СТАНДАРТ
ШТИФТЫ КОНИЧЕСКИЕ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на конические штифты (далее - штифты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепежные. Конструкция и размеры.
3 Конструкция и размеры

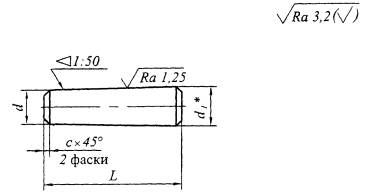

3.1 Конструкция и размеры штифтов должны соответствовать указанным на рисунке 1 и в таблице 1, их теоретическая масса приведена в таблице 1.
При новом проектировании не применять
* Размер для справок
подсчитывается по формуле
.
Рисунок 1
Таблица 1
Размеры в миллиметрах
|
Номин. |
2 |
3 |
4 |
5 |
|
|
Пред. откл. |
h11 |
||||
|
с |
0,4 |
0,5 |
0,6 |
0,8 |
|
|
L |
Масса 100 шт. штифтов, кг |
||||
|
12 |
0,033 |
0,070 |
- |
- |
|
|
14 |
0,039 |
0,083 |
- |
- |
|
|
16 |
0,046 |
0,097 |
- |
- |
|
|
18 |
0,052 |
0,110 |
- |
- |
|
|
20 |
0,058 |
0,124 |
- |
- |
|
|
22 |
- |
0,138 |
0,237 |
- |
|
|
25 |
- |
0,168 |
0,286 |
- |
|
|
28 |
- |
0,183 |
0,311 |
0,474 |
|
|
30 |
- |
0,198 |
0,336 |
0,512 |
|
|
32 |
- |
0,214 |
0,362 |
0,551 |
|
|
36 |
- |
- |
0,402 |
0,608 |
|
|
40 |
- |
- |
0,471 |
0,709 |
|
|
45 |
- |
- |
0,542 |
0,813 |
|
|
50 |
- |
- |
0,616 |
0,921 |
|
Пример условного обозначения штифта диаметром d = 2 мм, длиной L = 20 мм, из материала с условной маркировкой 47, с покрытием 11:
Штифт 2´20.47.11 ОСТ 92-0747-72
3.2 Штифты должны быть изготовлены из материалов, указанных в таблице 2.
Таблица 2
|
Марка материала |
|
|
66 |
Сталь 45 |
|
47 |
Сталь 12Х21Н5Т |
3.3 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
Ключевые слова: конический штифт
