ОСТ 92-0745-72
ОТРАСЛЕВОЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ НИЗКИЕ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на низкие прорезные шестигранные гайки (далее - гайки) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепежные. Конструкция и размеры.
3 Конструкция и размеры
3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1, их теоретическая масса приведена в таблице 1.

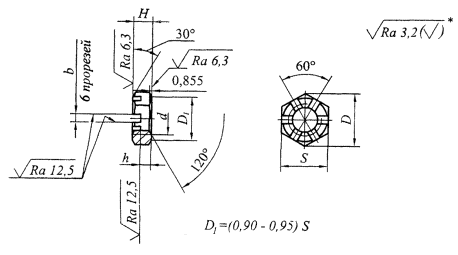

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
D не менее |
S h13 |
H |
h |
b |
Масса 100 шт. стальных гаек, кг |
|
|||
|
d |
шаг. Р |
|
|||||||
|
крупный |
мелкий |
|
|||||||
|
М5 |
0,8 |
- |
8,8 |
8 |
4,5 |
2,5 |
1,6 |
0,10 |
|
|
М6 |
1 |
11,0 |
10 |
2,0 |
0,19 |
|
|||
|
М8 |
1,25 |
13,2 |
12 |
5,0 |
2,5 |
0,27 |
|
||
|
М10 |
1,5 |
15,5 |
14 |
6,0 |
3,0 |
3,0 |
0,42 |
|
|
|
М12 |
- |
1,25 |
18,9 |
17 |
7,0 |
4,0 |
0,75 |
|
|
|
1,5 |
|||||||||
|
М14 |
21,1 |
19 |
8,0 |
5,0 |
1,02 |
|
|||
|
М16 |
24,5 |
22 |
9,0 |
5,5 |
3,5 |
1,54 |
|
||
|
М18 |
26,8 |
24 |
10,0 |
6,5 |
1,96 |
|
|||
|
М20 |
30,2 |
27 |
12,0 |
8,0 |
2,98 |
|
|||
|
М22 |
33,6 |
30 |
13,0 |
9,0 |
4,13 |
|
|||
|
М24 |
35,8 |
32 |
14,0 |
10,0 |
4,80 |
|
|||
Пример условного обозначения гайки диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6Н, из материала с условной маркировкой 66, с покрытием 01 толщиной 6 мкм:
Гайка М10-6Н.66.016 ОСТ 92-0745-72
3.2 Гайки должны быть изготовлены из материалов, указанных в таблице 2.
Таблица 2
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
24 |
Сталь 10Х11Н23Т3МР |
|
44 |
Сталь 30ХГСА |
26 |
Сталь 07X16Н6 |
|
88 |
Сталь 38ХА |
50 |
Сталь 15Х18Н12С4ТЮ |
|
22 |
Сталь 20X13 |
35 |
Сплав ал. Д16ТПП |
3.3* Шероховатость поверхностей гаек из нержавеющих сталей по ОСТ 92-0748.
3.4 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
Ключевые слова: прорезная низкая гайка
