ОСТ 92-0743-72
ОТРАСЛЕВОЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на низкие шестигранные гайки (далее - гайки) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепежные. Конструкция и размеры.
3 Конструкция и размеры
3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1, их теоретическая масса приведена в таблице 1.

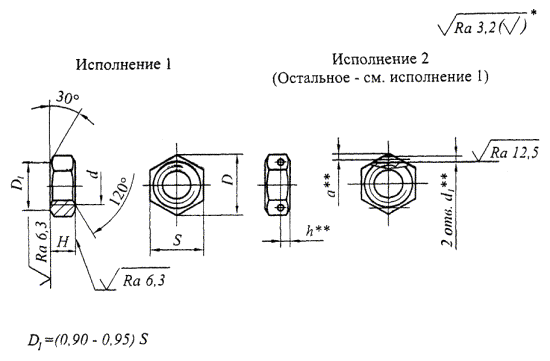

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
d, +0,25 -0,05 |
D не менее |
S h13 |
H |
h ±0,4 |
а +0,5 -0,2 |
Масса 100 шт. стальных гаек исполнения 1, кг |
|
|||
|
d |
шаг, Р |
|
||||||||
|
крупный |
мелкий |
|
||||||||
|
М6 |
1 |
- |
1,0 |
11,0 |
10 |
4 |
2,0 |
1,2 |
0,180 |
|
|
М8 |
1,25 |
1,2 |
13,2 |
12 |
5 |
2,5 |
1,5 |
0,298 |
|
|
|
М10 |
1,5 |
15,5 |
14 |
6 |
3,0 |
0,455 |
|
|||
|
М12 |
- |
1,25 |
1,5 |
18,9 |
17 |
8 |
0,904 |
|
||
|
1,5 |
||||||||||
|
М14 |
21,1 |
19 |
1,070 |
|
||||||
|
М16 |
24,5 |
22 |
2,0 |
1,430 |
|
|||||
|
М18 |
26,8 |
24 |
10 |
2,080 |
|
|||||
|
М20 |
30,2 |
27 |
2,640 |
|
||||||
|
М22 |
33,6 |
30 |
12 |
3,950 |
|
|||||
|
М24 |
35,8 |
32 |
4,370 |
|
||||||
|
М27 |
40,3 |
36 |
5,480 |
|
||||||
|
М30 |
45,9 |
41 |
5,0 |
2,5 |
7,410 |
|
||||
|
М36 |
56,1 |
50 |
14 |
13,150 |
|
|||||
Пример условного обозначения гайки исполнения 1 диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 7Н, из материала с условной маркировкой 66, с покрытием 01 толщиной 6 мкм:
Гайка М10-7Н.66.016 ОСТ 92-0743-72
То же, исполнения 2:
Гайка 2М10-7Н.66.016 ОСТ 92-0743-72
3.2 Гайки должны быть изготовлены из материалов, указанных в таблице 2.
Таблица 2
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
22 |
Сталь 20X13 |
|
43 |
Сталь 30ХГСА |
24 |
Сталь 10Х11Н23Т3МР |
|
44 |
26 |
Сталь 07X16Н6 |
|
|
45 |
Сталь 30ХН2МФА |
50 |
Сталь 15Х18Н12С4ТЮ |
|
88 |
Сталь 38ХА |
55 |
Сталь 09X16Н4Б |
|
21 |
Сталь 12Х18Н10Т |
35 |
Сплав ал. Д16ТПП |
3.3* Шероховатость поверхностей гаек из нержавеющих сталей по ОСТ 92-0748.
3.4** Размеры обеспеч. инстр.
3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
Ключевые слова: шестигранная низкая гайка
