ОСТ 92-0742-72
ОТРАСЛЕВОЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на шестигранные гайки (далее - гайки) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепежные. Конструкция и размеры.
3 Конструкция и размеры
3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1, их теоретическая масса приведена в таблице 1.
Примечание - Исполнение 3 применять только для гаек М5 и М6.

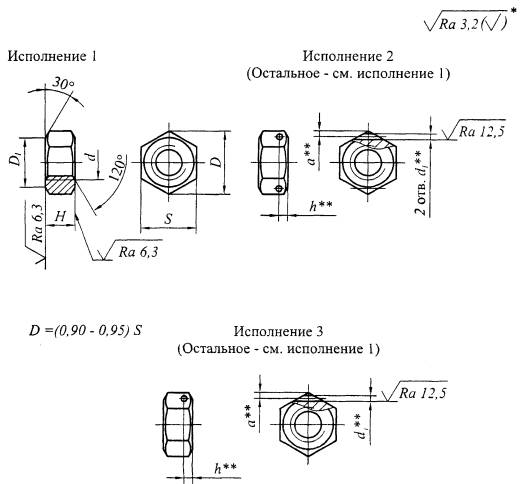

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
d1 +0,25 -0,05 |
D не менее |
S h13 |
Н |
h ±0,4 |
а +0,5 -0,2 |
Масса 100 шт. стальных гаек исполнения 1, кг |
||||
|
d |
шаг, Р |
|
||||||||
|
крупный |
мелкий |
|
||||||||
|
М1,4 |
0,3 |
- |
- |
3,4 |
3,2 |
1,0 |
- |
- |
0,005 |
|
|
М1,6 |
0,35 |
1,3 |
0,007 |
|
||||||
|
М2 |
0,4 |
4,4 |
4,0 |
2,0 |
0,015 |
|
||||
|
М2,5 |
0,45 |
5,5 |
5,0 |
0,023 |
|
|||||
|
M3 |
0,5 |
6,0 |
5,5 |
3,0 |
0,052 |
|
||||
|
М4 |
0,7 |
7,7 |
7,0 |
4,0 |
0,101 |
|
||||
|
М5 |
0,8 |
1,0 |
8,8 |
8,0 |
2,0 |
1,2 |
0,153 |
|
||
|
М6 |
1 |
11,0 |
10,0 |
5,0 |
2,5 |
0,229 |
|
|||
|
М8 |
1,25 |
1,2 |
15,5 |
14,0 |
6,0 |
3,0 |
1,5 |
0,513 |
|
|
|
М10 |
1,5 |
1,5 |
18,9 |
17,0 |
8,0 |
1,140 |
|
|||
|
М12 |
- |
1,25 |
21,1 |
19,0 |
10,0 |
1,540 |
|
|||
|
1,5 |
||||||||||
|
М14 |
24,5 |
22,0 |
12,0 |
2,0 |
2,450 |
|
||||
|
М16 |
26,8 |
24,0 |
14,0 |
3,410 |
|
|||||
|
М18 |
30,2 |
27,0 |
4,370 |
|
||||||
|
М20 |
33,6 |
30,0 |
16,0 |
6,130 |
|
|||||
|
М22 |
35,8 |
32,0 |
18,0 |
7,520 |
|
|||||
|
М24 |
40,3 |
36,0 |
20,0 |
9,000 |
|
|||||
Пример условного обозначения гайки исполнения 1 диаметром резьбы d = 6 мм, с крупным шагом резьбы и полем допуска 6H, из материала с условной маркировкой 66, с покрытием 01 толщиной 6 мкм:
Гайка М6-6Н.66.016 ОСТ 92-0742-72
То же, исполнения 2:
Гайка 2М6-6Н.66.016 ОСТ 92-0742-72
То же, исполнения 3:
Гайка 3М6-6Н.66.016 ОСТ 92-0742-72
3.2 Гайки должны быть изготовлены из материалов, указанных в таблице 2.
Таблица 2
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
24 |
Сталь 10Х11Н23Т3МР |
|
43 |
Сталь 30ХГСА |
26 |
Сталь 07X16Н6 |
|
44 |
50 |
Сталь 15Х18Н12С4ТЮ |
|
|
45 |
Сталь 30ХН2МФА |
55 |
Сталь 09X16Н4Б |
|
88 |
Сталь 38ХА |
60 |
Латунь Л63 |
|
21 |
Сталь 12Х18Н10Т |
35 |
Сплав ал. Д16ТПП |
|
22 |
Сталь 20X13 |
32 |
Латунь ЛС59-1 |
3.3* Шероховатость поверхностей гаек из нержавеющих сталей по ОСТ 92-0748.
3.4** Размеры обеспеч. инстр.
3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
Ключевые слова: шестигранная гайка
