ОСТ 92-0740-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на установочные винты с цилиндрическим концом (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры
3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.

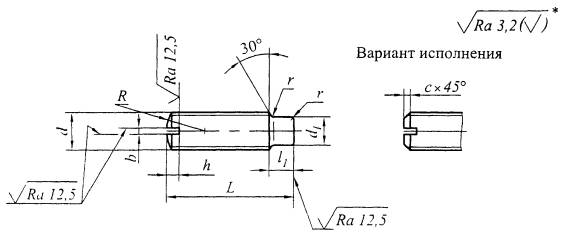

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
d |
l1 |
b |
h ±0,25 |
R |
r |
с |
|||
|
d |
шаг, P |
Номин. |
Пред. откл. |
||||||
|
крупный |
|||||||||
|
М3 |
0,5 |
2,0 |
2,5 |
±0,25 |
0,5 |
1,2 |
3 |
0,3 |
0,5 |
|
М4 |
0,7 |
2,5 |
3,0 |
0,6 |
1,4 |
4 |
|||
|
М5 |
0,8 |
3,5 |
0,8 |
1,8 |
5 |
1,0 |
|||
|
М6 |
1 |
4,5 |
4,0 |
±0,30 |
1,0 |
2,0 |
6 |
0,4 |
|
|
M8 |
1,25 |
6,0 |
5,0 |
1,2 |
2,5 |
8 |
1,6 |
||
|
М10 |
1,5 |
7,0 |
6,0 |
1,6 |
3,0 |
10 |
0,5 |
||
Таблица 2
Размеры в миллиметрах
|
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
||
|
L |
Масса 100 шт. винтов, кг |
||||||
|
Номин. |
Пред. откл. |
||||||
|
5 |
±0,25 |
0,028 |
- |
- |
- |
- |
- |
|
6 |
0,034 |
0,056 |
- |
- |
- |
- |
|
|
8 |
±0,30 |
0,045 |
0,074 |
0,071 |
- |
- |
- |
|
10 |
0,056 |
0,092 |
0,095 |
- |
- |
- |
|
|
12 |
±0,35 |
- |
0,110 |
0,121 |
0,178 |
- |
- |
|
14 |
- |
- |
0,147 |
0,213 |
0,369 |
- |
|
|
16 |
- |
- |
- |
0,248 |
0,433 |
0,630 |
|
|
18 |
- |
- |
- |
0,284 |
0,497 |
0,730 |
|
|
20 |
±0,40 |
- |
- |
- |
0,319 |
0,561 |
0,830 |
|
22 |
- |
- |
- |
0,355 |
0,625 |
0,931 |
|
|
24 |
- |
- |
- |
0,390 |
0,689 |
1,030 |
|
|
26 |
- |
- |
- |
|
0,753 |
1,130 |
|
|
28 |
- |
- |
- |
- |
|
1,230 |
|
|
30 |
- |
- |
- |
- |
- |
1,330 |
|
|
32 |
±0,50 |
- |
- |
- |
- |
- |
1,430 |
|
34 |
- |
- |
- |
- |
- |
1,530 |
|
|
36 |
- |
- |
- |
- |
- |
1,630 |
|
|
38 |
- |
- |
- |
- |
- |
1,730 |
|
|
40 |
- |
- |
- |
- |
- |
1,840 |
|
Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм
Винт М10-6е´20.66.019 ОСТ 92-0740-72
3 2 Винты должны быть изготовлены из материалов, указанных в таблице 3.
Таблица 3
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
21 |
Сталь 12Х18Н10Т |
|
88 |
Сталь 38ХА |
26 |
Сталь 07X16Н6 |
3.3 Вариант исполнения винта устанавливает изготовитель.
3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.
3.4 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
