ОСТ 92-0739-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С ПЛОСКИМ КОНЦОМ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на установочные винты с плоским концом (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры

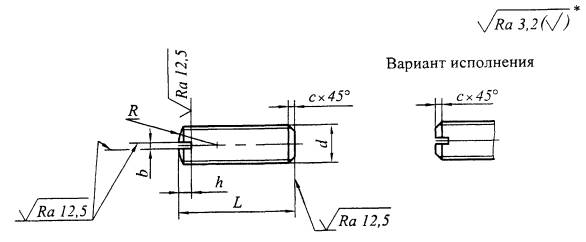

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.
Рисунок 1
Таблица 1
Размеры в миллиметрах
|
b |
h |
R |
с |
|||
|
d |
шаг, Р |
Номин. |
Пред. откл. |
|||
|
крупный |
||||||
|
М2 |
0,4 |
0,3 |
0,9 |
±0,16 |
2,0 |
0,3 |
|
М2,5 |
0,45 |
0,4 |
1,1 |
±0,25 |
2,5 |
|
|
M3 |
0,5 |
0,5 |
1,2 |
3,0 |
0,5 |
|
|
М4 |
0,7 |
0,6 |
1,4 |
4,0 |
||
|
М5 |
0,8 |
0,8 |
1,8 |
5,0 |
1,0 |
|
|
М6 |
1 |
1,0 |
2,0 |
6,0 |
||
|
М8 |
1,25 |
1,2 |
2,5 |
8,0 |
1,6 |
|
|
М10 |
1,5 |
1,6 |
3,0 |
10,0 |
||
Таблица 2
Размеры в миллиметрах
|
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
M10 |
||
|
L |
Масса 100 шт. винтов, кг |
||||||||
|
Номин. |
Пред. откл. |
||||||||
|
4 |
±0,25 |
0,007 |
0,012 |
- |
- |
- |
- |
- |
- |
|
5 |
0,009 |
0,015 |
0,020 |
- |
- |
- |
- |
- |
|
|
6 |
0,011 |
0,018 |
0,025 |
0,043 |
- |
- |
- |
- |
|
|
8 |
±0,30 |
0,014 |
0,025 |
0,033 |
0,058 |
0,091 |
0,128 |
- |
- |
|
10 |
- |
0,032 |
0,042 |
0,074 |
0,116 |
0,163 |
0,291 |
- |
|
|
12 |
±0,35 |
- |
0,038 |
0,051 |
0,089 |
0,141 |
0,199 |
0,355 |
0,549 |
|
14 |
- |
- |
0,060 |
0,105 |
0,165 |
0,234 |
0,419 |
0,649 |
|
|
16 |
- |
- |
0,069 |
0,120 |
0,190 |
0,270 |
0,483 |
0,749 |
|
|
18 |
- |
- |
- |
0,136 |
0,215 |
0,305 |
0,546 |
0,850 |
|
|
20 |
±0,40 |
- |
- |
- |
- |
0,240 |
0,340 |
0,610 |
0,951 |
|
22 |
- |
- |
- |
- |
0,265 |
0,375 |
0,669 |
1,050 |
|
|
24 |
- |
- |
- |
- |
- |
0,410 |
0,734 |
1,150 |
|
|
26 |
- |
- |
- |
- |
- |
- |
0,799 |
1,250 |
|
|
28 |
- |
- |
- |
- |
- |
- |
0,865 |
1,350 |
|
|
30 |
- |
- |
- |
- |
- |
- |
0,928 |
1,450 |
|
|
32 |
±0,50 |
- |
- |
- |
- |
- |
- |
- |
1,550 |
|
34 |
- |
- |
- |
- |
- |
- |
- |
1,650 |
|
|
36 |
- |
- |
- |
- |
- |
- |
- |
1,750 |
|
|
38 |
- |
- |
- |
- |
- |
- |
- |
1,850 |
|
Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:
Винт М10-6е´20.66.019 ОСТ 92-0739-72
3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.
Таблица 3
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
21 |
Сталь 12Х18Н10Т |
|
43 |
Сталь 30ХГСА |
22 |
Сталь 20X13 |
|
44 |
26 |
Сталь 07X16Н6 |
|
|
88 |
Сталь 38ХА |
|
|
3.3 Вариант исполнения винта устанавливает изготовитель.
3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.
3.4 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
