ОСТ 92-0738-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на установочные винты с коническим концом (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры

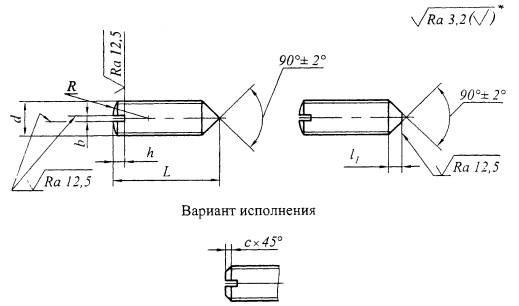

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.
Рисунок 1
Таблица 1
Размеры в миллиметрах
|
b |
h |
R |
с |
l1 |
||||
|
d |
шаг, Р |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||
|
крупный |
||||||||
|
М2 |
0,4 |
0,3 |
0,9 |
±0,16 |
2,0 |
0,3 |
- |
- |
|
М2,5 |
0,45 |
0,4 |
1,1 |
±0,25 |
2,5 |
|||
|
M3 |
0,5 |
0,5 |
1,2 |
3,0 |
0,5 |
|||
|
М4 |
0,7 |
0,6 |
1,4 |
4,0 |
||||
|
М5 |
0,8 |
0,8 |
1,8 |
5,0 |
1,0 |
|||
|
М6 |
1 |
1,0 |
2,0 |
6,0 |
2,5 |
±0,25 |
||
|
М8 |
1,25 |
1,2 |
2,5 |
8,0 |
1,6 |
3,0 |
||
|
М10 |
1,5 |
1,6 |
3,0 |
10,0 |
4,0 |
±0,30 |
||
Таблица 2
Размеры в миллиметрах
|
М2 |
М2,5 |
M3 |
М4 |
М5 |
М6 |
М8 |
М10 |
||
|
L |
Масса 100 шт. винтов, кг |
||||||||
|
Номин. |
Пред. откл. |
||||||||
|
4 |
±0,25 |
0,006 |
0,009 |
0,012 |
- |
- |
- |
- |
- |
|
5 |
0,008 |
0,012 |
0,016 |
- |
- |
- |
- |
- |
|
|
6 |
0,010 |
0,016 |
0,020 |
0,032 |
- |
- |
- |
- |
|
|
8 |
±0,30 |
0,013 |
0,022 |
0,029 |
0,048 |
0,070 |
0,108 |
- |
- |
|
10 |
- |
0,029 |
0,038 |
0,063 |
0,095 |
0,144 |
0,256 |
- |
|
|
12 |
±0,35 |
- |
0,035 |
0,047 |
0,079 |
0,120 |
0,179 |
0,319 |
0,465 |
|
14 |
- |
- |
0,056 |
0,094 |
0,145 |
0,215 |
0,382 |
0,565 |
|
|
16 |
- |
- |
0.065 |
0,110 |
0,170 |
0,250 |
0,446 |
0,666 |
|
|
18 |
- |
- |
- |
0,125 |
0,194 |
0,285 |
0,510 |
0,766 |
|
|
20 |
±0,40 |
- |
- |
- |
- |
0,219 |
0,320 |
0,574 |
0,867 |
|
22 |
- |
- |
- |
- |
0,244 |
0,356 |
0,638 |
0,967 |
|
|
24 |
- |
- |
- |
- |
- |
0,392 |
0,702 |
1,068 |
|
Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:
Винт М10-6е´20.66.019 ОСТ 92-0738-72
3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.
Таблица 3
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
45 |
Сталь 30ХН2МФА |
|
43 |
Сталь 30ХГСА |
55 |
Сталь 09X16Н4Б |
|
44 |
22 |
Сталь 20X13 |
|
|
88 |
Сталь 38ХА |
26 |
Сталь 07X16Н6 |
3.3 Вариант исполнения винта устанавливает изготовитель.
3.4* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.
3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
