ОСТ 92-0737-72

ОТРАСЛЕВОЙ СТАНДАРТ



винты с цилиндрической головкой
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ «ПОД КЛЮЧ»

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на винты с цилиндрической головкой и шестигранным углублением «под ключ» (далее - винты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

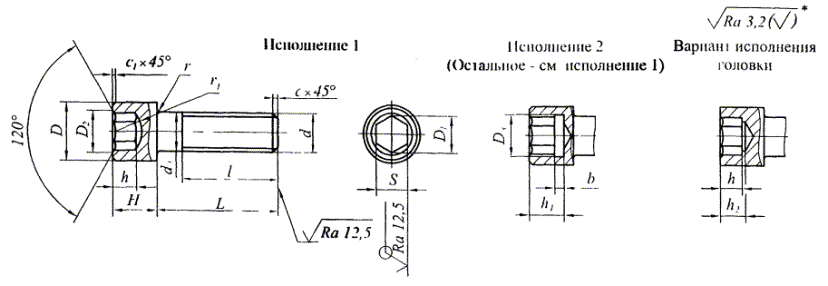

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h13

D

D1

≈

D2

≈

D3

H13

S

H

h

Is16

h1

+0,5

h2

не более

b

±0,2

r

±0,2

r1

≈

с

c1

d

шаг, Р

Номин.

Пред. откл.

крупный

мелкий

М6

1

-

6

10,0

5,8

6,1

6,0

5

+0,12

+0,04

8

3,5

5

4,5

1,6

0,5

4,0

1,0

0,3

М8

1,25

8

12,5

6,9

7,2

7,2

6

9

4,0

6

5,5

2,0

4,7

1,6

М10

1,5

10

15,0

9,2

9,7

9,5

8

+0,15

+0,05

12

5,0

8

6,5

3,0

0,6

6,5

0,5

М12

-

1,5

12

18,0

11,5

12,0

12,0

10

14

7,0

10

8,5

0,8

8,5

М14

14

21,0

13,8

14,3

14,5

12

+0,18

+0,06

16

8,0

11

9,5

9,5

М16

16

24,0

18

9,0

12

11,0

1,0

Таблица 2

Размеры в миллиметрах

d

М6

М8

M10

М12

М14

M16

L

l

+2,0

l

+2,5

l

+3,0

Номин.

Пред. откл.

10

±0,30

´

-

-

-

-

-

12

±0,35

´

´

-

-

-

-

14

´

´

-

-

-

-

16

´

´

´

-

-

-

18

´

´

´

´

-

-

20

±0,40

´

´

´

´

-

-

22

´

´

´

´

´

-

24

18

´

´

´

´

-

26

18

´

´

´

´

-

28

18

´

´

´

´

´

30

18

22

´

´

´

´

32

±0,50

18

22

´

´

´

´

34

18

22

26

´

´

´

36

18

22

26

´

´

´

38

18

22

26

30

´

´

40

-

22

26

30

´

´

42

-

-

26

30

34

´

44

-

-

26

30

34

´

46

-

-

26

30

34

38

48

-

-

26

30

34

38

50

-

-

26

30

34

38

55

±0,60

-

-

26

30

34

38

60

-

-

26

30

34

38

65

-

-

-

30

34

38

70

-

-

-

30

34

38

75

-

-

-

30

34

38

80

-

-

-

-

-

38

Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня.

Пример условного обозначения винта исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9мкм:

Винт М8-6е´20.66.019 ОСТ 92-0737-72

То же, исполнения 2:

Винт 2М8-6е´20.66.019 ОСТ 92-0737-72

3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

Условная маркировка марки материала

Марка материала

66

Сталь 45

45

Сталь 30ХН2МФА

88

Сталь 38ХА

24

Сталь 10Х11Н23Т3МР

43

Сталь 30ХГСА

26

Сталь 07X16Н6

44

32

Латунь ЛС59-1

3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.

3.4 Вариант исполнения головки устанавливает изготовитель.

3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.

3.6 Теоретическая масса винтов приведена в приложении А

Приложение А

(справочное)

Теоретическая масса винтов

А.1 Теоретическая масса винтов исполнения 1 приведена в таблице А.1.

Таблица А.1

Размеры в миллиметрах

d

М6

М8

M10

M12

М14

М16

L

Масса 100 шт. стальных винтов, кг

10

0,41

-

-

-

-

-

12

0,45

0,97

-

-

-

-

14

0,48

1,04

-

-

-

-

16

0,52

1,10

1,93

-

-

-

18

0,55

1,17

2,03

3,19

-

-

20

0,59

1,23

2,13

3,34

-

-

22

0,63

1,29

2,23

3,48

5,4

-

24

0,66

1,36

2,33

3,63

5,6

-

26

0,70

1,42

2,43

3,77

5,8

8,08

28

0,73

1,49

2,53

3,92

6,0

8,34

30

0,77

1,55

2,63

4,06

6,2

8,60

32

0,81

1,61

2,73

4,19

6,4

8,86

34

0,84

1,68

2,83

4,33

6,6

9,12

36

0,88

1,74

2,93

4,46

6,8

9,38

38

0,91

1,81

3,03

4,59

7,0

9,64

40

-

1,87

3,13

4,73

7,2

9,90

42

-

-

3,23

4,88

7,4

10,16

44

-

-

3,31

5,04

7,6

10,42

46

-

-

3,45

5,19

7,8

10,68

48

-

-

3,54

5,35

8,0

10,94

50

-

-

3,63

5,50

8,2

11,20

55

-

-

3,88

5,86

8,7

11,85

60

-

-

4,13

6,22

9,2

12,50

65

-

-

-

6,58

9,7

13,15

70

-

-

-

6,94

10,2

13,80

75

-

-

-

7,30

10,7

14,45

80

-

-

-

-

-

15,10
