ОСТ 92-0736-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ (УГОЛ 120°)
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на винты с полупотайной головкой (угол 120°) (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры

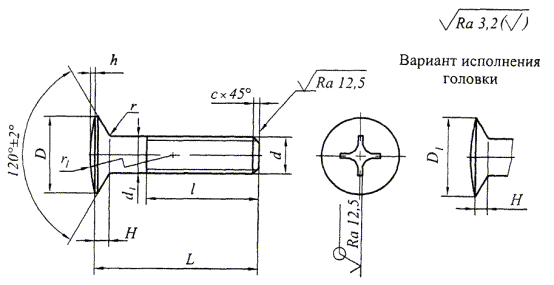

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.
При новом проектировании не применять
Рисунок 1
Таблица 1
Размеры в миллиметрах
|
d1 h13 |
D |
D1 не менее |
Н |
h |
r ±0,2 |
r1 ≈ |
с |
Крестообразный шлиц |
|||
|
d |
шаг, Р |
||||||||||
|
крупный |
номер |
глубина |
|||||||||
|
М6 |
1 |
6 |
12,5 |
12,0 |
2,0 |
0,4 |
0,5 |
52 |
1,0 |
3 |
2,0 |
|
М8 |
1,25 |
8 |
16,0 |
15,5 |
2,5 |
0,5 |
0,8 |
69 |
1,6 |
2,5 |
|
|
М10 |
1,5 |
10 |
19,8 |
19,0 |
3,0 |
0,6 |
87 |
4 |
3,2 |
||
Таблица 2
Размеры в миллиметрах
|
М6 |
М8 |
М10 |
|||||
|
L |
l +2,0 |
Масса 100 шт. винтов, кг |
l +2,5 |
Масса 100 шт. винтов, кг |
l +3,0 |
Масса 100 шт. винтов, кг |
|
|
Номин. |
Пред. откл. |
||||||
|
12 |
±0,35 |
´ |
0,29 |
- |
- |
- |
- |
|
14 |
´ |
0,33 |
- |
- |
- |
- |
|
|
16 |
´ |
0,37 |
- |
- |
- |
- |
|
|
18 |
´ |
0,41 |
´ |
0,72 |
- |
- |
|
|
20 |
±0,40 |
´ |
0,46 |
´ |
0,83 |
- |
- |
|
22 |
´ |
0,50 |
´ |
0,91 |
- |
- |
|
|
24 |
´ |
0,55 |
´ |
0,98 |
´ |
1,53 |
|
|
26 |
18 |
0,59 |
´ |
1,06 |
´ |
1,65 |
|
|
28 |
18 |
0,64 |
´ |
1,14 |
´ |
1,78 |
|
|
30 |
18 |
0,68 |
´ |
1,22 |
´ |
1,90 |
|
|
32 |
±0,50 |
18 |
0,73 |
22 |
1,30 |
´ |
2,02 |
|
34 |
18 |
0,77 |
22 |
1,38 |
´ |
2,15 |
|
|
36 |
18 |
0,81 |
22 |
1,46 |
´ |
2,27 |
|
|
38 |
18 |
0,86 |
22 |
1,54 |
26 |
2,39 |
|
|
40 |
18 |
0,90 |
22 |
1,62 |
26 |
2,52 |
|
|
42 |
- |
- |
22 |
1,69 |
26 |
2,64 |
|
|
44 |
- |
- |
22 |
1,77 |
26 |
2,76 |
|
|
46 |
- |
- |
22 |
1,85 |
26 |
2,89 |
|
|
48 |
- |
- |
- |
- |
26 |
3,01 |
|
|
50 |
- |
- |
- |
- |
26 |
3,13 |
|
|
Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня. |
|||||||
Пример условного обозначения винта диаметром резьбы d = 8 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:
Винт М8-6е´20.66.019 ОСТ 92-0736-72
3.2 Винты должны быть изготовлены из материала, указанного в таблице 3.
Таблица 3
|
Марка материала |
|
|
66 |
Сталь 45 |
3.4 Вариант исполнения головки устанавливает изготовитель.
3.5 Условная маркировка марки материала, покрытие и остальные технические требования по ОСТ 92-0748.
