ОСТ 92-0735-72

ОТРАСЛЕВОЙ СТАНДАРТ



ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ (УГОЛ 90°)

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на винты с полупотайной головкой (угол 90°) (далее - винты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

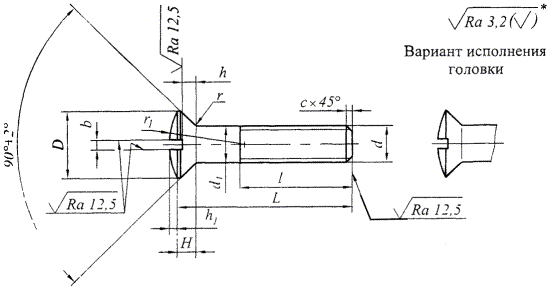

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1,2.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h13

D

Н

h

h1

b

r

±0,2

r1

≈

с

d

шаг, Р

крупный

М2,5

0,45

2,5

5,0

1,4

1,3

0,7

0,6

0,2

4,8

0,3

М3

0,5

3,0

6,0

1,6

1,5

0,8

0,8

0,5

6,0

0,5

М4

0,7

4,0

7,5

2,2

0,9

1,0

8,0

М5

0,8

5,0

9,0

2,5

1,8

1,1

1,2

10,0

1,0

М6

1

6,0

11,0

3,0

2,2

1,3

1,6

12,0

Таблица 2

Размеры в миллиметрах

d

М2,5

М3

М4

М5

М6

d

М2,5

М3

М4

М5

М6

L

l

+0,9

l

+1,0

l

+1,4

l

+1,6

l

+2,0

L

l

+0,9

l

+1,0

l

+1,4

l

+1,6

l

+2,0

Номин.

Пред. откл.

Номин.

Пред. откл

5

±0,25

-

´

-

-

-

32

±0,50

-

-

-

16

18

6

-

´

-

-

-

34

-

-

-

16

18

7

±0,30

-

´

-

-

-

36

-

-

-

-

18

8

´

´

´

-

-

38

-

-

-

-

18

10

´

´

´

´

-

40

-

-

-

-

18

12

±0,35

-

´

´

´

´

42

-

-

-

-

18

14

-

´

´

´

´

44

-

-

-

-

18

16

-

´

´

´

´

46

-

-

-

-

18

18

-

12

´

´

´

48

-

-

-

-

18

20

±0,40

-

12

´

´

´

50

-

-

-

-

18

22

-

12

14

´

´















24

-

12

14

16

´















26

-

12

14

16

´















28

-

12

14

16

18















30

-

-

14

16

18















Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня.

Пример условного обозначения винта диаметром резьбы d = 5 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:

Винт М5-6е´20.66.019 ОСТ 92-0735-72

3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

66

Сталь 45

22

Сталь 20X13

3.3* Шероховатость поверхностей винтов из нержавеющей стали по ОСТ 92-0748.

3.4 Вариант исполнения головки устанавливает изготовитель.

3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.

3.6 Теоретическая масса винтов приведена в приложении А.

Приложение А

(справочное)

Теоретическая масса винтов

А.1 Теоретическая масса винтов приведена в таблице А.1.

Таблица А.1

Размеры в миллиметрах

d

М2,5

М3

М4

М5

М6

d

М2,5

М3

М4

М5

М6

L

Масса 100 шт. винтов, кг

L

Масса 100 шт. винтов, кг

5

-

0,04

-

-

-

28

-

0,15

0,286

0,451

0,656

6

-

0,05

-

-

-

30

-

-

0,306

0,482

0,700

7

-

0,05

-

-

-

32

-

-

-

0,513

0,744

8

0,04

0,06

0,097

-

-

34

-

-

-

0,544

0,788

10

0,04

0,07

0,112

0,181

-

36

-

-

-

-

0,833

12

-

0,08

0,128

0,205

0,314

38

-

-

-

-

0,878

14

-

0,08

0,147

0,236

0,349

40

-

-

-

-

0,922

16

-

0,09

0,167

0,267

0,384

42

-

-

-

-

0,965

18

-

0,10

0,187

0,298

0,420

44

-

-

-

-

1,008

20

-

0,11

0,207

0,329

0,471

46

-

-

-

-

1,052

22

-

0,11

0,227

0,360

0,523

48

-

-

-

-

1,096

24

-

0,13

0,246

0,390

0,567

50

-

-

-

-

1,140

26

-

0,14

0,266

0,420

0,611















Ключевые слова: винт, полупотайная головка
