ОСТ 92-0733-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ С ПЛОСКОВЫПУКЛОЙ ГОЛОВКОЙ
И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на винты с плосковыпуклой головкой и крестообразным шлицем (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры

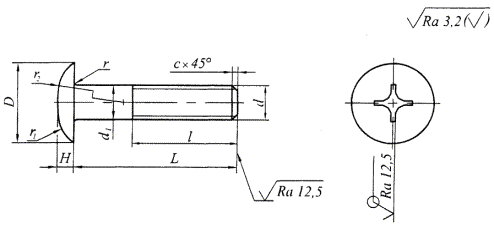

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.
При новом проектировании не применять
Рисунок 1
Таблица 1
|
d1 h13 |
D |
Н |
r ±0,2 |
r1 ≈ |
r2 ≈ |
с |
Крестообразный шлиц |
|||
|
d |
шаг, Р |
|||||||||
|
крупный |
номер |
глубина |
||||||||
|
М6 |
1 |
6 |
14 |
2,8 |
0,5 |
6 |
20 |
1,0 |
3 |
2,0 |
|
М8 |
1,25 |
8 |
18 |
3,0 |
0,8 |
21 |
1,6 |
2,2 |
||
|
M10 |
1,5 |
10 |
22 |
3,5 |
7 |
24 |
4 |
2,8 |
||
Таблица 2
Размеры в миллиметрах
|
М6 |
М8 |
М10 |
|||||
|
L |
l +2,0 |
Масса 100 шт. винтов, кг |
l +2,5 |
Масса 100 шт. винтов, кг |
l +3,0 |
Масса 100 шт. винтов, кг |
|
|
Номин. |
Пред. откл. |
||||||
|
10 |
±0,30 |
´ |
0,39 |
- |
- |
- |
- |
|
12 |
±0,35 |
´ |
0,43 |
´ |
0,72 |
- |
- |
|
14 |
´ |
0,46 |
´ |
0,78 |
´ |
1,40 |
|
|
16 |
´ |
0,50 |
´ |
0,84 |
´ |
1,47 |
|
|
18 |
´ |
0,53 |
´ |
0,91 |
´ |
1,53 |
|
|
20 |
±0,40 |
´ |
0,57 |
´ |
0,97 |
´ |
1,59 |
|
22 |
´ |
0,60 |
´ |
1,03 |
´ |
1,65 |
|
|
24 |
18 |
0,64 |
´ |
1,10 |
´ |
1,73 |
|
|
26 |
18 |
0,67 |
´ |
1,16 |
´ |
1,82 |
|
|
28 |
18 |
0,70 |
´ |
1,23 |
´ |
1,90 |
|
|
30 |
18 |
0,74 |
22 |
1,29 |
´ |
1,98 |
|
|
32 |
±0,50 |
- |
- |
22 |
1,35 |
´ |
2,10 |
|
34 |
- |
- |
22 |
1,42 |
26 |
2,22 |
|
|
36 |
- |
- |
22 |
1,48 |
26 |
2,34 |
|
|
38 |
- |
- |
22 |
1,55 |
26 |
2,47 |
|
|
40 |
- |
- |
22 |
1,61 |
26 |
2,59 |
|
|
42 |
- |
- |
- |
- |
26 |
2,72 |
|
|
44 |
- |
- |
- |
- |
26 |
2,84 |
|
|
46 |
- |
- |
- |
- |
26 |
2,96 |
|
|
48 |
- |
- |
- |
- |
26 |
3,08 |
|
|
50 |
- |
- |
- |
- |
26 |
3,21 |
|
|
Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня |
|||||||
Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:
Винт М10-6е´40.66.019 ОСТ 92-0733-72
3.2 Винты должны быть изготовлены из материала, указанного в таблице 3.
Таблица 3
|
Марка материала |
|
|
66 |
Сталь 45 |
3.3 Условная маркировка марки материала, покрытие и остальные технические требования по ОСТ 92-0748.
Ключевые слова: винт, плосковыпуклая головка, крестообразный шлиц
