ОСТ 92-0732-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ С ПЛОСКОВЫПУКЛОЙ ГОЛОВКОЙ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на винты с плосковыпуклой головкой (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры
3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.

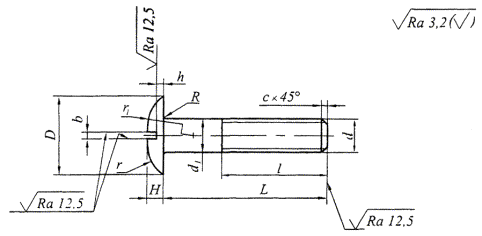

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
Резьба |
d1 h13 |
D |
Н |
h |
b |
r |
r1 ≈ |
c |
R ±0,2 |
|
|
d |
шаг, Р крупный |
|||||||||
|
М3 |
0,5 |
3 |
8 |
1,6 |
0,5 |
0,8 |
3 |
9 |
0,5 |
0,5 |
|
М4 |
0,7 |
4 |
10 |
2,0 |
0,8 |
1,0 |
4 |
12 |
||
|
М5 |
0,8 |
5 |
12 |
2,4 |
1,0 |
1,2 |
5 |
15 |
1,0 |
|
|
М6 |
1 |
6 |
14 |
2,8 |
1,2 |
6 |
20 |
|||
|
М8 |
1,25 |
8 |
18 |
3,0 |
1,6 |
21 |
1,6 |
0,8 |
||
Таблица 2
Размеры в миллиметрах
|
d |
M3 |
M4 |
M5 |
M6 |
M8 |
d |
M3 |
M4 |
M5 |
M6 |
M8 |
||
|
L |
l +1,0 |
l +1,4 |
l +1,6 |
l +2,0 |
l +2,5 |
L |
l +1,0 |
l +1,4 |
l +1,6 |
l +2,0 |
l +2,5 |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||||
|
6 |
±0,25 |
´ |
´ |
- |
- |
- |
30 |
±0,40 |
12 |
14 |
16 |
18 |
22 |
|
8 |
±0,30 |
´ |
´ |
´ |
- |
- |
32 |
±0,50 |
- |
14 |
16 |
18 |
22 |
|
10 |
´ |
´ |
´ |
´ |
- |
34 |
- |
14 |
16 |
18 |
22 |
||
|
12 |
±0,35 |
´ |
´ |
´ |
´ |
´ |
36 |
- |
- |
16 |
18 |
22 |
|
|
14 |
´ |
´ |
´ |
´ |
´ |
38 |
- |
- |
16 |
18 |
22 |
||
|
16 |
12 |
´ |
´ |
´ |
´ |
40 |
- |
- |
16 |
18 |
22 |
||
|
18 |
12 |
´ |
´ |
´ |
´ |
42 |
- |
- |
16 |
18 |
22 |
||
|
20 |
±0,40 |
12 |
14 |
´ |
´ |
´ |
44 |
- |
- |
16 |
18 |
22 |
|
|
22 |
12 |
14 |
16 |
´ |
´ |
46 |
- |
- |
16 |
18 |
22 |
||
|
24 |
12 |
14 |
16 |
18 |
´ |
48 |
- |
- |
16 |
18 |
22 |
||
|
26 |
12 |
14 |
16 |
18 |
´ |
50 |
- |
- |
16 |
18 |
22 |
||
|
28 |
12 |
14 |
16 |
18 |
´ |
- |
- |
- |
- |
- |
- |
- |
|
|
Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня. |
|||||||||||||
Пример условного обозначения винта диаметром резьбы d = 4 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 6 мкм:
Винт М4-6е´20.66.016 ОСТ 92-0732-72
3.2 Винты должны быть изготовлены из материала, указанного в таблице 3.
Таблица 3
|
Условная маркировка марки материала |
Марка материала |
|
66 |
Сталь 45 |
3.3 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
3.4 Теоретическая масса винтов приведена в приложении А.
Приложение А
(справочное)
Теоретическая масса винтов
А.1 Теоретическая масса винтов приведена в таблице А.1.
Таблица А.1
Размеры в миллиметрах
|
d |
М3 |
М4 |
М5 |
М6 |
М8 |
d |
М3 |
М4 |
М5 |
М6 |
М8 |
|
L |
Масса 100 шт. винтов, кг |
L |
Масса 100 шт. винтов, кг |
||||||||
|
6 |
0,070 |
0,120 |
- |
- |
- |
30 |
0,170 |
0,287 |
0,52 |
0,79 |
1,32 |
|
8 |
0,074 |
0,140 |
0,25 |
- |
- |
32 |
- |
0,295 |
0,54 |
0,83 |
1,38 |
|
10 |
0,083 |
0,154 |
0,27 |
0,39 |
- |
34 |
- |
0,303 |
0,57 |
0,87 |
1,45 |
|
12 |
0,092 |
0,170 |
0,29 |
0,47 |
0,75 |
36 |
- |
- |
0,59 |
0,91 |
1,51 |
|
14 |
0,101 |
0,185 |
0,32 |
0,49 |
0,81 |
38 |
- |
- |
0,62 |
0,95 |
1,57 |
|
16 |
0,110 |
0,201 |
0,34 |
0,53 |
0,88 |
40 |
- |
- |
0,64 |
0,98 |
1,62 |
|
18 |
0,118 |
0,216 |
0,37 |
0,57 |
0,94 |
42 |
- |
- |
0,67 |
1,02 |
1,68 |
|
20 |
0,126 |
0,232 |
0,39 |
0,60 |
1,02 |
44 |
- |
- |
0,69 |
1,06 |
1,74 |
|
22 |
0,135 |
0,247 |
0,42 |
0,64 |
1,07 |
46 |
- |
- |
0,72 |
1,10 |
1,80 |
|
24 |
0,144 |
0,263 |
0,44 |
0,68 |
1,13 |
48 |
- |
- |
0,74 |
1,14 |
1,85 |
|
26 |
0,153 |
0,271 |
0,47 |
0,72 |
1,19 |
50 |
- |
- |
0,77 |
1,18 |
1,91 |
|
28 |
0,162 |
0,279 |
0,49 |
0,76 |
1,26 |
- |
- |
- |
- |
- |
- |
