ОСТ 92-0731-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ, С ПОЛЕМ
ДОПУСКА h9 И
КОРОТКОЙ НАРЕЗНОЙ ЧАСТЬЮ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на винты с полукруглой головкой, с полем допуска h9 и короткой нарезной частью (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры
3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.

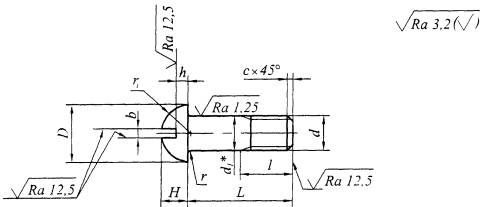

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
d1 h9 |
D |
Н |
h |
b |
r ±0,2 |
r1 ≈ |
c |
l |
|||
|
d |
шаг, Р крупный |
Номин. |
Пред. откл. |
||||||||
|
М5 |
0,8 |
5 |
8 |
3,5 |
1,5 |
1,2 |
0,5 |
4,0 |
1,0 |
8 |
+0,50 -0,25 |
|
М6 |
1 |
6 |
10 |
4,5 |
2,0 |
1,6 |
5,0 |
9 |
|||
|
М8 |
1,25 |
8 |
13 |
6,0 |
3,0 |
0,8 |
6,5 |
1,6 |
11 |
||
|
М10 |
1,5 |
10 |
16 |
7,0 |
3,2 |
2,0 |
8,0 |
13 |
+1,0 -0,5 |
||
Таблица 2
Размеры в миллиметрах
|
М5 |
М6 |
М8 |
M10 |
d |
М5 |
М6 |
М8 |
М10 |
|||
|
L |
Масса 100 шт. винтов, кг |
L |
Масса 100 шт. винтов, кг |
||||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
|
12 |
±0,35 |
0,227 |
- |
- |
- |
30 |
±0,40 |
- |
0,760 |
1,510 |
2,28 |
|
14 |
0,258 |
0,414 |
- |
- |
32 |
±0,50 |
- |
0,805 |
1,590 |
2,40 |
|
|
16 |
0,289 |
0,453 |
- |
- |
34 |
- |
0,849 |
1,670 |
- |
||
|
18 |
0,319 |
0,493 |
1,050 |
- |
36 |
- |
0,898 |
1,750 |
- |
||
|
20 |
±0,40 |
0,350 |
0,538 |
1,095 |
- |
38 |
- |
0,938 |
1,820 |
- |
|
|
22 |
0,381 |
0,582 |
1,140 |
1,82 |
40 |
- |
0,982 |
1,900 |
- |
||
|
24 |
- |
0,626 |
1,232 |
1,93 |
42 |
- |
1,026 |
1,980 |
- |
||
|
26 |
- |
0,671 |
1,326 |
2,05 |
44 |
- |
1,070 |
2,060 |
- |
||
|
28 |
- |
0,716 |
1,418 |
2,16 |
- |
- |
- |
- |
- |
- |
|
Пример условного обозначения винта диаметром резьбы d = 8 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 44, с покрытием 02 толщиной 9 мкм:
Винт М8-6е´40.44.029 ОСТ 92-0731-72
3.2 Винты должны быть изготовлены из материала, указанного в таблице 3.
Таблица 3
|
Марка материала |
|
|
44 |
Сталь 30ХГСА |
3.3* Размер после покрытия.
3.4 Условная маркировка марки материала, покрытие и остальные технические требования по ОСТ 92-0748.
Ключевые слова: винт, полукруглая головка, короткая нарезная часть
