ОСТ 92-0730-72

ОТРАСЛЕВОЙ СТАНДАРТ



ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на винты с полукруглой головкой (далее - винты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1,2.

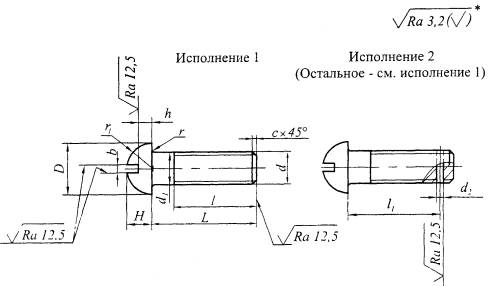

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h13

d2

D

H

h

b

r

±0,2

r1

≈

c

d

шаг, Р

крупный

мелкий

М2

0,4

-

2,0

-

3,5

1,4

0,6

0,5

0,2

1,8

0,3

М2,5

0,45

2,5

4,5

1,7

0,7

0,6

2,3

M3

0,5

3,0

5,0

2,1

0,9

0,8

0,5

2,5

0,5

М4

0,7

4,0

6,5

2,8

1,2

1,0

3,3

М5

0,8

5,0

1,6

8,0

3,5

1,5

1,2

4,0

1,0

М6

1

6,0

10,0

4,5

2,0

1,6

5,0

М8

1,25

8,0

2,0

13,0

6,0

3,0

0,8

6,5

1,6

М10

1,5

10,0

2,5

16,0

7,0

3,2

2,0

8,0

М12

-

1,5

12,0

19,0

9,0

4,8

3,0

1,0

9,5

Таблица 2

Размеры в миллиметрах

d

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

L

Пред. откл.

l

+0,8

l

+0,9

l

+1,0

l

+1,4

l

+1,6

l1

l

+2,0

l1

l

+2,5

l1

l

+3,0

l1

l

+3,0

l1

Номин.

Пред. откл.

5

±0,25

-

´

´

´

-

-

-

-

-

-

-

-

-

-

-

6

´

´

´

´

-

-

-

-

-

-

-

-

-

-

8

±0,30

´

´

´

´

´

-

-

-

-

-

-

-

-

-

10

´

´

´

´

´

-

´

-

-

-

-

-

-

-

12

±0,35

±0,2

´

´

´

´

´

9,5

´

-

´

-

-

-

-

-

14

10

10

´

´

´

11,5

´

10

´

-

-

-

-

-

16

10

10

12

´

´

13,5

´

12

´

12

´



-

-

18

10

10

12

´

´

15,5

´

14

´

14

´

14

-

-

20

±0,40

-

10

12

14

´

17,5

´

16

´

16

´

16

´

15

22

-

10

12

14

16

19,5

´

18

´

18

´

18

´

17

24

±0,3

-

10

12

14

16

21,5

18

20

´

20

´

20

´

19

26

-

-

12

14

16

23,5

18

22

´

22

´

22

´

21

28

-

-

12

14

16

25,5

18

24

´

24

´

24

´

23

30

-

-

12

14

16

27,5

18

26

22

26

´

26

´

25

32

±0,50

-

-

-

14

16

29,5

18

28

22

28

´

28

´

27

34

-

-

-

14

16

31,5

18

30

22

30

26

30

´

29

36

-

-

-

-

16

33,5

18

32

22

32

26

32

´

31

38

-

-

-

-

16

35,5

18

34

22

34

26

34

´

33

40

-

-

-

-

16

37,5

18

36

22

36

26

36

30

35

42

-

-

-

-

-

-

18

38

22

38

26

38

30

37

44

-

-

-

-

-

-

18

40

22

40

26

40

30

39

46

-

-

-

-

-

-

-

-

22

42

26

42

30

41

48

-

-

-

-

-

-

-

-

22

44

26

44

30

43

50

-

-

-

-

-

-

-

-

22

46

26

46

30

45

Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня.

Пример условного обозначения винта исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы и полем допуска 8g, длиной L = 40 мм, из материала с условной маркировкой 32, с покрытием 11:

Винт М8-8g´40.32.11 ОСТ 92-0730-72

То же, исполнения 2:

Винт 2М8-8g´40.32.11 ОСТ 92-0730-72

3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

Условная маркировка марки материала

Марка материала

66

Сталь 45

21

Сталь 12Х18Н10Т

45

Сталь 30ХН2МФА

26

Сталь 07X16Н6

22

Сталь 20X13

55

Сталь 09X16Н4Б

43

Сталь 30ХГСА

24

Сталь 10Х11Н23Т3МР

44

32

Латунь ЛС 59-1

3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.

3.4 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.

3.5 Теоретическая масса винтов приведена в приложении А.

Приложение А

(справочное)

Теоретическая масса винтов

А.1 Теоретическая масса винтов исполнения 1 приведена в таблице А.1.

Таблица А.1

Размеры в миллиметрах

d

М2

M2,5

M3

М4

М5

М6

М8

M10

М12

L

Масса 100 шт. стальных винтов, кг

5

0,015

0,027

0,040

-

-

-

-

-

-

6

0,017

0,031

0,044

0,086

-

-

-

-

-

8

0,022

0,037

0,053

0,102

0,177

-

-

-

-

10

0,027

0,046

0,063

0,118

0,202

0,338

-

-

-

12

0,032

0,054

0,074

0,134

0,227

0,374

0,855

-

-

14

0,036

0,062

0,086

0,153

0,258

0,414

0,920

-

-

16

0,041

0,071

0,098

0,173

0,289

0,453

0,985

1,52

-

18

0,046

0,080

0,110

0,193

0,319

0,493

1,050

1,62

-

20

-

0,088

0,120

0,213

0,350

0,538

1,095

1,72

2,03

22

-

0,096

0,130

0,233

0,381

0,582

1,140

1,82

2,30

24

-

0,104

0,142

0,253

0,412

0,626

1,232

1,93

2,57

26

-

-

0,155

0,272

0,443

0,671

1,326

2,05

2,84

28

-

-

0,168

0,291

0,474

0,716

1,418

2,16

3,11

30

-

-

0,180

0,311

0,504

0,760

1,510

2,28

3,38

32

-

-

-

0,331

0,535

0,805

1,590

2,40

3,56

34

-

-

-

0,351

0,566

0,849

1,670

2,52

3,74

36

-

-

-

-

0,596

0,893

1,750

2,64

3,92

38

-

-

-

-

0,627

0,938

1,820

2,77

4,10

40

-

-

-

-

0,658

0,982

1,900

2,89

4,27

42

-

-

-

-

-

1,026

1,980

3,02

4,45

44

-

-

-

-

-

1,070

2,060

3,14

4,63

46

-

-

-

-

-

-

2,140

3,26

4,80

48

-

-

-

-

-

-

2,220

3,38

5,00

50

-

-

-

-

-

-

2,300

3,51

5,16



Ключевые слова: винт, полукруглая головка
