ОСТ 92-0729-72
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ
С ПОТАЙНОЙ ГОЛОВКОЙ
И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на винты с потайной головкой и крестообразным шлицем (далее - винты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры

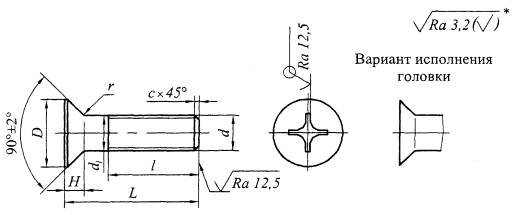

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.
Рисунок 1
Размеры в миллиметрах
|
Резьба |
d1 h13 |
D |
Н не более |
r ±0,2 |
с |
Крестообразный шлиц |
||
|
d |
шаг, Р |
|||||||
|
крупный |
номер |
глубина |
||||||
|
М4 |
0,7 |
4 |
8,0 |
2,2 |
0,5 |
0,5 |
2 |
1,7 |
|
М5 |
0,8 |
5 |
9,5 |
2,5 |
1,0 |
2,3 |
||
|
М6 |
1 |
6 |
11,5 |
3,0 |
3 |
2,4 |
||
|
М8 |
1,25 |
8 |
15,5 |
4,0 |
0,8 |
1,6 |
3,4 |
|
Таблица 2
Размеры в миллиметрах
|
d |
М4 |
М5 |
М6 |
М8 |
d |
М4 |
М5 |
М6 |
М8 |
||
|
L |
l +1,4 |
l +1,6 |
l +2,0 |
l +2,5 |
L |
l +1,4 |
l +1,6 |
l +2,0 |
l +2,5 |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
|
8 |
±0,30 |
´ |
´ |
- |
- |
30 |
±0,40 |
14 |
16 |
18 |
´ |
|
10 |
´ |
´ |
´ |
- |
32 |
±0,50 |
14 |
16 |
18 |
´ |
|
|
12 |
±0,35 |
´ |
´ |
´ |
´ |
34 |
14 |
16 |
18 |
22 |
|
|
14 |
´ |
´ |
´ |
´ |
36 |
- |
16 |
18 |
22 |
||
|
16 |
´ |
´ |
´ |
´ |
38 |
- |
16 |
18 |
22 |
||
|
18 |
´ |
´ |
´ |
´ |
40 |
- |
16 |
18 |
22 |
||
|
20 |
±0,40 |
´ |
´ |
´ |
´ |
42 |
- |
- |
18 |
22 |
|
|
22 |
14 |
´ |
´ |
´ |
44 |
- |
- |
18 |
22 |
||
|
24 |
14 |
16 |
´ |
´ |
46 |
- |
- |
18 |
22 |
||
|
26 |
14 |
16 |
´ |
´ |
48 |
- |
- |
18 |
22 |
||
|
28 |
14 |
16 |
18 |
´ |
50 |
- |
- |
18 |
22 |
||
|
Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня |
|||||||||||
Пример условного обозначения винта диаметром резьбы d = 8 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:
Винт М8-6е´40.66.019 ОСТ 92-0729-72
3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.
Таблица 3
|
Условная маркировка марки материала |
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
66 |
Сталь 45 |
21 |
Сталь 12Х18Н10Т |
|
45 |
Сталь 30ХН2МФА |
26 |
Сталь 07X16Н6 |
|
43 |
Сталь 30ХГСА |
24 |
Сталь 10Х11Н23Т3МР |
|
44 |
32 |
Латунь ЛС 59-1 |
3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.
3.4 Вариант исполнения головки устанавливает изготовитель.
3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
3.6 Теоретическая масса винтов приведена в приложении А.
Приложение А
(справочное)
Теоретическая масса винтов
А.1 Теоретическая масса винтов приведена в таблице А.1.
Таблица А.1
Размеры в миллиметрах
|
d |
М4 |
М5 |
М6 |
М8 |
d |
М4 |
М5 |
М6 |
М8 |
|
L |
Масса 100 шт. стальных винтов, кг |
L |
Масса 100 шт. стальных винтов, кг |
||||||
|
8 |
0,082 |
0,131 |
- |
- |
30 |
0,291 |
0,456 |
0,655 |
1,180 |
|
10 |
0,098 |
0,155 |
0,233 |
- |
32 |
0,311 |
0,486 |
0,700 |
1,258 |
|
12 |
0,113 |
0,179 |
0,269 |
0,529 |
34 |
0,331 |
0,517 |
0,744 |
1,336 |
|
14 |
0,133 |
0,210 |
0,304 |
0,592 |
36 |
- |
0,548 |
0,788 |
1,414 |
|
16 |
0,152 |
0,241 |
0,340 |
0,656 |
38 |
- |
0,579 |
0,832 |
1,492 |
|
18 |
0,172 |
0,272 |
0,375 |
0,720 |
40 |
- |
0,610 |
0,877 |
1,570 |
|
20 |
0,192 |
0,302 |
0,426 |
0,784 |
42 |
- |
- |
0,922 |
1,650 |
|
22 |
0,212 |
0,333 |
0,477 |
0,848 |
44 |
- |
- |
0,966 |
1,730 |
|
24 |
0,232 |
0,363 |
0,521 |
0,931 |
46 |
- |
- |
1,011 |
1,810 |
|
26 |
0,252 |
0,394 |
0,566 |
1,014 |
48 |
- |
- |
1,055 |
1,890 |
|
28 |
0,271 |
0,425 |
0,610 |
1,097 |
50 |
- |
- |
1,100 |
1,970 |
Ключевые слова: винт, потайная головка, крестообразный шлиц
