ОСТ 92-0728-72

ОТРАСЛЕВОЙ СТАНДАРТ



ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на винты с потайной головкой (далее - винты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.

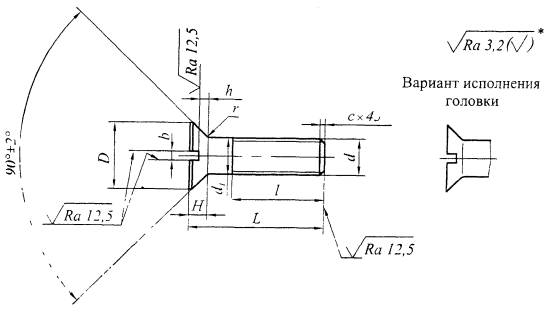

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h9

D

h15

Н

не более

h

b

r

±0,2

с

d

шаг, Р

крупный

мелкий

М1,4

0,3

-

1,4

3,2

1,0

0,6

0,4

0,2

0,2

М2

0,4

2,0

4,0

1,2

0,7

0,5

0,3

М2,5

0,45

2,5

5,0

1,4

0,6

М3

0,5

3,0

5,8

1,6

0,9

0,8

0,5

0,5

М4

0,7

4,0

8,0

2,2

1,2

1,0

М5

0,8

5,0

9,5

2,5

1,2

1,0

М6

1

6,0

11,5

3,0

1,5

1,6

М8

1,25

8,0

15,5

4,0

2,0

0,8

1,6

М10

1,5

10,0

19,5

5,0

2,5

2,0

М12

-

1,5

12,0

22,0

6,0

3,0

3,0

1,0

Таблица 2

Размеры в миллиметрах

d

М1,4

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

L

l

+0,6

l

+0,8

l

+0,9

l

+1,0

l

+1,4

l

+1,6

l

+2,0

l

+2,5

l

+3,0

Номин.

Пред. откл

4

±0,25

´

´

´

-

-

-

-

-

-

-

6

´

´

´

´

-

-

-

-

-

-

8

±0,3

´

´

´

´

´

´

-

-

-

-

10

´

´

´

´

´

´

´

-

-

-

12

±0,35

-

´

´

´

´

´

´

´

-

-

14

-

´

´

´

´

´

´

´

-

-

16

-

10

10

´

´

´

´

´

-

-

18

-

10

10

12

´

´

´

´

´

-

20

±0,40

-

-

10

12

´

´

´

´

´

-

22

-

-

10

12

14

´

´

´

´

-

24

-

-

10

12

14

16

´

´

´

-

26

-

-

10

12

14

16

´

´

´

´

28

-

-

-

12

14

16

18

´

´

´

30

-

-

-

12

14

16

18

´

´

´

32

±0,50

-

-

-

-

14

16

18

´

´

´

34

-

-

-

-

14

16

18

22

´

´

36

-

-

-

-

-

16

18

22

´

´

38

-

-

-

-

-

16

18

22

´

´

40

-

-

-

-

-

16

18

22

26

´

42

-

-

-

-

-

-

18

22

26

´

44

-

-



-

-

-

18

22

26

30

46

-

-

-

-

-

-

18

22

26

30

48

-

-

-

-

-

-

18

22

26

30

50

-

-

-

-

-

-

18

22

26

30

Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня

Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:

Винт М10-6е´40.66.019 ОСТ 92-0728-72

3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

Условная маркировка марки материала

Марка материала

66

Сталь 45

21

Сталь 12X18Н10Т

45

Сталь 30ХН2МФА

26

Сталь 07X16Н6

43

Сталь 30ХГСА

24

Сталь 10Х11Н23Т3МР

44

22

Сталь 20X13

55

Сталь 09X16Н4Б

32

Латунь ЛС 59-1

3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.

3.4 Вариант исполнения головки устанавливает изготовитель.

3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.

3.6 Теоретическая масса винтов приведена в приложении А.

Приложение А

(справочное)

Теоретическая масса винтов

А.1 Теоретическая масса винтов приведена в таблице А.1.

Таблица А.1

Размеры в миллиметрах

d

M1,4

М2

М2,5

М3

М4

М5

М6

М8

М10

M12

L

Масса 100 шт. стальных винтов, кг

4

0,005

0,011

0,019

-

-

-

-

-

-

-

6

0,007

0,015

0,026

0,035

-

-

-

-

-

-

8

0,010

0,020

0,032

0,043

0,082

0,131

-

-

-

-

10

0,012

0,025

0,041

0,052

0,098

0,155

0,233

-

-

-

12

-

0,030

0,049

0,064

0,113

0,179

0,269

0,529

-

-

14

-

0,035

0,057

0,075

0,133

0,210

0,304

0,592

-

-

16

-

0,039

0,066

0,087

0,152

0,241

0,340

0,656

-

-

18

-

0,044

0,074

0,098

0,172

0,272

0,375

0,720

1,150

-

20

-

-

0,082

0,109

0,192

0,302

0,426

0,784

1,250

-

22

-

-

0,090

0,120

0,212

0,333

0,477

0,848

1,350

-

24

-

-

0,098

0,131

0,232

0,363

0,521

0,931

1,452

-

26

-

-

0,106

0,143

0,252

0,394

0,566

1,014

1,555

2,262

28

-

-

-

0,154

0,271

0,425

0,610

1,097

1,658

2,446

30

-

-

-

0,165

0,291

0,456

0,655

1,180

1,720

2,680

32

-

-

-

-

0,311

0,486

0,700

1,258

1,894

2,814

34

-

-

-

-

0,331

0,517

0,744

1,336

2,028

3,008

36

-

-

-

-

-

0,548

0,788

1,414

2,162

3,192

38

-

-

-

-

-

0,579

0,832

1,492

2,296

3,376

40

-

-

-

-

-

0,610

0,877

1,570

2,430

3,550

42

-

-

-

-

-

-

0,922

1,650

2,554

3,730

44

-

-

-

-

-

-

0,966

1,730

2,678

3,900

46

-

-

-

-

-

-

1,011

1,810

2,802

4,080

48

-

-

-

-

-

-

1,055

1,890

2,926

4,260

50

-

-

-

-

-

-

1,100

1,970

3,050

4,440
