ОСТ 92-0726-72

ОТРАСЛЕВОЙ СТАНДАРТ



ВИНТЫ С КОНТРОВОЧНЫМ ОТВЕРСТИЕМ
В ЦИЛИНДРИЧЕСКОЙ ГОЛОВКЕ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на винты с контровочным отверстием в цилиндрической головке (далее - винты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

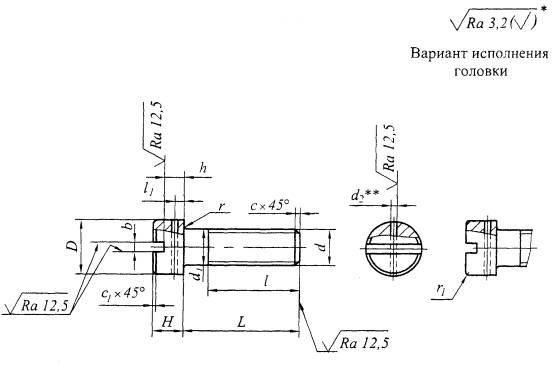

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h13

d2

D

H

h

b

r

±0,2

r1

±0,2

с

c1

l1

±0,2

d

шаг, Р

крупный

мелкий

М2

0,4

-

2,0

0,8

3,5

2,3

1,6

0,5

0,2

0,3

0,2

0,2

0,8

М2,5

0,45

2,5



4,5

2,7

1,8

0,6



0,5

0,3

0,9

М3

0,5

3,0

1,0

5,0

3,0

2,0

0,8

0,5

0,5

1,0

М4

0,7

4,0

6,0

3,5

2,1

1,0

1,2

М5

0,8

5,0

7,5

4,5

2,8

1,2

0,8

1,0

1,4

М6

1

6,0

1,5

9,0

5,5

3,5

1,6

1,0

1,6

М8

1,25

8,0

12,0

7,0

4,5

0,8

1,6

2,0

М10

1,5

10,0

15,0

9,0

6,0

2,0

0,5

2,5

М12

-

1,5

12,0

18,0.

10,0

6,5

3,0

1,0

3,0

Таблица 2

Размеры в миллиметрах

d

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

L

l

+0,8

l

+0,9

l

+1,0

l

+1,4

l

+1,6

l

+2,0

l

+2,5

l

+3,0

Номин.

Пред. откл

6

±0,25

´

´

´

´

-

-

-

-

-

8

±0,30

´

´

´

´

´

-

-

-

-

10

´

´

´

´

´

´

-

-

-

12

±0,35

´

´

´

´

´

´

-

-

-

14

10

10

´

´

´

´

-

-

-

16

10

10

12

´

´

´

´

-

-

18

10

10

12

´

´

´

´

´

-

20

±0,40

-

10

12

14

´

´

´

´

-

22

-

10

12

14

16

´

´

´

-

24

-

10

12

14

16

18

´

´

´

26

-

10

12

14

16

18

´

´

´

28

-

-

12

14

16

18

´

´

´

30

-

-

12

14

16

18

22

´

´

32

±0,50

-

-

-

14

16

18

22

´

´

34

-

-

-

-

16

18

22

26

´

36

-

-

-

-

16

18

22

26

´

38

-

-

-

-

16

18

22

26

30

40

-

-

-

-

16

18

22

26

30

42

-

-

-

-

-

18

22

26

30

44

-

-

-

-

-

18

22

26

30

46

-

-

-

-

-

18

22

26

30

48

-

-

-

-

-

18

22

26

30

50

-

-

-

-

-

18

22

26

30

55

±0,60

-

-

-

-

-

-

22

26

30

60

-

-

-

-

-

-

22

26

30

65

-

-

-

-

-

-

22

26

30

Примечание - Знаком «´» отмечены винты с резьбой на всей длине стержня.

Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:

Винт М10-6е´40.66.019 ОСТ 92-0726-72

3.2 Винты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

Условная маркировка марки материала

Марка материала

66

Сталь 45

22

Сталь 20X13

45

Сталь 30ХН2МФА

24

Сталь 10X11H23T3MP

43

Сталь 30ХГСА

26

Сталь 07X16Н6

44

21

Сталь 12Х18Н10Т

55

Сталь 09X16Н4Б

32

Латунь ЛС 59-1

88

Сталь 38ХА

35

Сплав ал. Д16ТПП

3.3* Шероховатость поверхностей винтов из нержавеющих сталей по ОСТ 92-0748.

3.4** Размер обеспеч. инстр.

3.5 Вариант исполнения головки устанавливает изготовитель.

3.6 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.

3.7 Теоретическая масса винтов приведена в приложении А.

3.8 Для винтов с резьбой М4 и менее при сверлении отверстия для контровки допускается прорыв дна шлица, а с М4 и более - вспучивание металла в месте их пересечения.

Приложение А

(справочное)

Теоретическая масса винтов

А.1 Теоретическая масса винтов приведена в таблице А.1.

Таблица А.1

Размеры в миллиметрах

d

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

L

Масса 100 шт. стальных винтов, кг

6

0,026

0,050

0,070

0,119

-

-

-

-

-

8

0,031

0,057

0,080

0,135

0,243

-

-

-

-

10

0,036

0,065

0,088

0,150

0,268

0,432

-

-

-

12

0,041

0,074

0,100

0,166

0,293

0,472

-

-

-

14

0,046

0,082

0,111

0,185

0,324

0,510

-

-

-

16

0,051

0,091

0,123

0,205

0,354

0,558

1,087

-

-

18

0,056

0,099

0,134

0,225

0,385

0,597

1,157

2,07

-

20

-

0,107

0,144

0,244

0,416

0,631

1,227

2,17

-

22

-

0,116

0,155

0,264

0,447

0,676

1,297

2,27

-

24

-

0,124

0,166

0,284

0,477

0,720

1,374

2,37

3,592

26

-

0,132

0,177

0,304

0,508

0,764

1,451

2,47

3,744

28

-

-

0,189

0,323

0,539

0,809

1,529

2,57

3,897

30

-

-

0,200

0,343

0,570

0,854

1,607

2,67

4,050

32

-

-

-

0,363

0,600

0,908

1,687

2,77

4,223

34

-

-

-

-

0,631

0,942

1,767

2,87

4,406

36

-

-

-

-

0,662

0,986

1,847

2,97

4,584

38

-

-

-

-

0,693

1,030

1,927

3,07

4,762

40

-

-

-

-

0,724

1,075

2,007

3,17

4,940

42

-

-

-

-

-

1,110

2,085

3,27

5,118

44

-

-

-

-

-

1,165

2,163

3,37

5,296

46

-

-

-

-

-

1,209

2,241

3,47

5,474

48

-

-

-

-

-

1,253

2,319

3,57

5,652

50

-

-

-

-

-

1,297

2,397

3,67

5,830

55

-

-

-

-

-

-

2,475

3,77

6,008

60

-

-

-

-

-

-

2,553

3,87

6,186

65

-

-

-

-

-

-

2,631

3,97

6,364
