ОСТ 92-0723-72
ОТРАСЛЕВОЙ СТАНДАРТ
БОЛТЫ НЕВЫПАДАЮЩИЕ СО ШЛИЦЕМ
В ШЕСТИГРАННОЙ ГОЛОВКЕ
Конструкция и размеры
Дата введения 1973-01-01
1 Область применения
Настоящий стандарт распространяется на невыпадающие болты со шлицем в шестигранной головке (далее - болты) и устанавливает их конструкцию и размеры.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ОСТ 92-0748-72 Детали крепёжные. Технические требования.
3 Конструкция и размеры
3.1 Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.
Примечание - Исполнение 3 применять только для болтов М5 и М6.

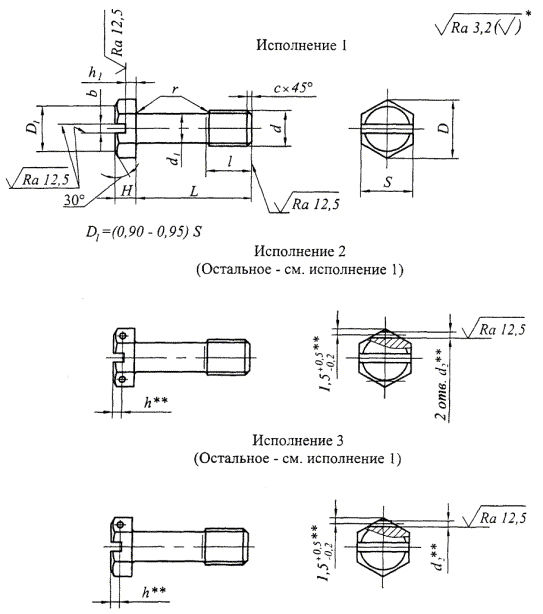

Рисунок 1
Таблица 1
Размеры в миллиметрах
|
d1 h13 |
d2 |
D не менее |
S h13 |
Н |
h ±0,2 |
h1 |
b |
r ±0,2 |
с |
l |
||||
|
d |
шаг, Р |
Номин. |
Пред. откл. |
|||||||||||
|
крупный |
мелкий |
|||||||||||||
|
М3 |
0,5 |
- |
2,0 |
- |
6,0 |
5,5 |
2,0 |
- |
1,0 |
0,8 |
0,5 |
0,5 |
6 |
+1,0 |
|
М4 |
0,7 |
2,8 |
7,7 |
7,0 |
2,8 |
1,4 |
1,0 |
7 |
+1,4 |
|||||
|
М5 |
0,8 |
3,5 |
1,0 |
8,8 |
8,0 |
3,5 |
1,5 |
1,8 |
1,2 |
1,0 |
8 |
+1,6 |
||
|
М6 |
1 |
4,5 |
11,0 |
10,0 |
4,0 |
2,0 |
2,0 |
1,6 |
9 |
+2,0 |
||||
|
М8 |
1,25 |
6,0 |
1,5 |
13,2 |
12,0 |
5,0 |
2,5 |
2,5 |
0,8 |
1,6 |
11 |
+2,5 |
||
|
М10 |
1,5 |
7,8 |
15,5 |
14,0 |
6,0 |
3,0 |
3,0 |
2,0 |
13 |
+3,0 |
||||
|
М12 |
- |
1,5 |
9,8 |
18,9 |
17,0 |
7,0 |
3,5 |
3,0 |
1,0 |
15 |
||||
Таблица 2
Размеры в миллиметрах
|
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
||
|
L |
Масса 100 шт. болтов, кг |
|||||||
|
Номин. |
Пред. откл. |
|||||||
|
10 |
±0,30 |
0,044 |
0,093 |
- |
- |
- |
- |
- |
|
12 |
±0,35 |
0,049 |
0,099 |
0,180 |
- |
- |
- |
- |
|
14 |
0,055 |
0,108 |
0,195 |
0,337 |
- |
- |
- |
|
|
16 |
- |
0,118 |
0,210 |
0,361 |
- |
- |
- |
|
|
18 |
- |
0,128 |
0,225 |
0,386 |
0,92 |
- |
- |
|
|
20 |
±0,40 |
- |
0,138 |
0,240 |
0,412 |
0,94 |
- |
- |
|
22 |
- |
0,148 |
0,255 |
0,436 |
0,97 |
1,536 |
- |
|
|
24 |
- |
0,157 |
0,271 |
0,460 |
1,00 |
1,596 |
- |
|
|
26 |
- |
0,166 |
0,286 |
0,485 |
1,04 |
1,656 |
- |
|
|
28 |
- |
- |
0,301 |
0,511 |
1,09 |
1,717 |
2,785 |
|
|
30 |
- |
- |
0,316 |
0,536 |
1,13 |
1,777 |
2,885 |
|
|
32 |
±0,50 |
- |
- |
- |
0,562 |
1,17 |
1,838 |
2,985 |
|
34 |
- |
- |
- |
0,586 |
1,22 |
1,898 |
3,085 |
|
|
36 |
- |
- |
- |
0,611 |
1,26 |
1,959 |
3,185 |
|
|
38 |
- |
- |
- |
0,636 |
1,30 |
2,024 |
3,285 |
|
|
40 |
- |
- |
- |
0,661 |
1,34 |
2,080 |
3,385 |
|
|
42 |
- |
- |
- |
0,686 |
1,39 |
2,140 |
3,485 |
|
|
44 |
- |
- |
- |
- |
1,43 |
2,200 |
3,585 |
|
|
46 |
- |
- |
- |
- |
1,48 |
2,260 |
3,685 |
|
|
48 |
- |
- |
- |
- |
- |
2,320 |
3,785 |
|
|
50 |
- |
- |
- |
- |
- |
2,382 |
3,883 |
|
Пример условного обозначения болта исполнения 1, диаметром резьбы d = 6 мм, с крупным шагом резьбы и полем допуска 6е длиной L = 40 мм, из материала с условной маркировкой 66, с покрытием 01 толщиной 9 мкм:
Болт М6-6е´40.66.019 ОСТ 92-0723-72
То же, исполнения 2:
Болт 2М6-6е´40.66.019 ОСТ 92-0723-72
То же, исполнения 3:
Болт 3М6-6е´40.66.019 ОСТ 92-0723-72
3.2 Болты должны быть изготовлены из материалов, указанных в таблице 3.
Таблица 3
|
Марка материала |
Условная маркировка марки материала |
Марка материала |
|
|
66 |
Сталь 45 |
45 |
Сталь 30ХН2МФА |
|
88 |
Сталь 38ХА |
21 |
Сталь 12Х18Н10Т |
|
43 |
Сталь 30ХГСА |
24 |
Сталь 10Х11Н23Т3МР |
|
44 |
26 |
Сталь 07X16Н6 |
3.3* Шероховатость поверхностей болтов из нержавеющих сталей по ОСТ 92-0748.
3.4** Размер обеспеч. инстр.
3.5 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.
Ключевые слова: невыпадающий болт, шлиц, шестигранная головка
