ОСТ 92-0719-72

ОТРАСЛЕВОЙ СТАНДАРТ



БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой (далее - болты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

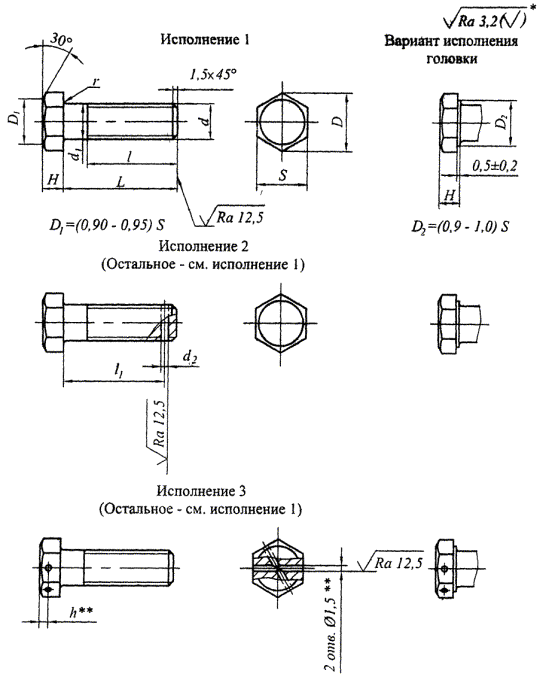

3.1 Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h13

d2

D

не менее

S

h13

Н

h

±0,2

r

±0,2



d

шаг, Р



крупный

мелкий



М8

1,25

-

8

2,0

13,2

12

5

2,5

0,8



М10

1,5

10

2,5

15,5

14

6

3,0



М12

-

1,25

12

18,9

17

7

1,0



1,5

М14

14

21,1

19

9



М16

16

3,2

24,5

22

10

1,5



М18

18

26,8

24

11



М20

20

30,2

27

12

2,0



Таблица 2

Размеры в миллиметрах

d

М8

М10

М12

М14

М16

М18

М20

L

Пред. откл. l1

l

+2,5

l1

l

+3,0

l1

l

+3,0

l1

l

+3,0

l1

l

+3,0

l1

l

+3,0

l1

l

+3,0

l1

Номин.

Пред. откл.

10

±0,30

-

´



























12

±0,35

´



























14

´



























16

±0,2

´

12

























18

´

14

´

14

-

-

-

-

-

-

-

-

-

-

20

±0,40

´

16

´

16

´

15

-

-

-

-

-

-

-

-

22

´

18

´

18

´

17

-

-

-

-

-

-

-

-

24

±0,3

´

20

´

20

´

19

-

-

-

-

-

-

-

-

26

´

22

´

22

´

21

-

-

-

-

-

-

-

-

28

´

24

´

24

´

23

-

-

-

-

-

-

-

-

30

22

26

´

26

´

25

-

-

-

-

-

-

-

-

32

±0,50

22

28

´

28

´

27

-

-

-

-

-

-

-

-

34

22

30

26

30

´

29

-

-

-

-

-

-

-

-

36

22

32

26

32

´

31

-

-

-

-

-

-

-

-

38

22

34

26

34

30

33

-

-

-

-

-

-

-

-

40

22

36

26

36

30

35

´

35

´

34

-

-

-

-

42

22

38

26

38

30

37

34

37

´

36

-

-

-

-

44

22

40

26

40

30

39

34

39

´

38

-

-

-

-

46

22

42

26

42

30

41

34

41

38

40

-

-

-

-

48

22

44

26

44

30

43

34

43

38

42

-

-

-

-

50

22

46

26

46

30

45

34

45

38

44

-

-

-

-

55

±0,60

22

51

26

51

30

50

34

50

38

49

-

-

-



60

±0,4

22

56

26

56

30

55

34

55

38

54

-

-

-

-

65

22

61

26

61

30

60

34

60

38

59

42

59

46

59

70

























46

64

Примечание - Знаком «´» отмечены болты с резьбой на всей длине стержня

Пример условного обозначения болта исполнения 1, диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 88, с покрытием 01 толщиной 9 мкм:

Болт М10-6е´40.88.019 ОСТ 92-0719-72

То же, исполнения 2:

Болт 2М10-6е´40.88.019 ОСТ 92-0719-72

То же, исполнения 3:

Болт 3М10-6е´40.88.019 ОСТ 92-0719-72

3.2 Болты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

Условная маркировка марки материала

Марка материала

88

Сталь 38ХА

22

Сталь 20X13

43

Сталь 30ХГСА

24

Сталь 10Х11Н23Т3МР

44

26

Сталь 07X16Н6

45

Сталь 30ХН2МФА

35

Сплав ал. Д16ТПП

21

Сталь 12X18Н10Т





3.3* Шероховатость поверхностей болтов из нержавеющих сталей по ОСТ 92-0748.

3.4** Размеры обеспеч. инстр.

3.5 Вариант исполнения головки устанавливает изготовитель.

3.6 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.

3.7 Теоретическая масса болтов приведена в приложении А.

Приложение А

(справочное)

Теоретическая масса болтов

А.1 Теоретическая масса болтов исполнения 1 приведена в таблице А.1.

Таблица А.1

Размеры в миллиметрах

d

М8

М10

М12

М14

М16

M18

М20

L

Масса 100 шт. стальных болтов, кг

10

0,76

-

-

-

-

-

-

12

0,83

-

-

-

-

-

-

14

0,90

-

-

-

-

-

-

16

1,00

-

-

-

-

-

-

18

1,06

1,64

-

-

-

-

-

20

1,13

1,76

2,80

-

-

-

-

22

1,21

1,91

2,96

-

-

-

-

24

1,28

2,03

3,12

-

-

-

-

26

1,35

2,15

3,28

-

-

-

-

28

1,44

2,27

3,44

-

-

-

-

30

1,52

2,39

3,61

-

-

-

-

32

1,59

2,51

3,78

-

-

-

-

34

1,66

2,63

3,96

-

-

-

-

36

1,74

2,75

4,14

-

-

-

-

38

1,81

2,88

4,31

-

-

-

-

40

1,88

2,99

4,48

6,39

8,78

-

-

42

1,96

3,10

4,65

6,64

9,09

-

-

44

2,04

3,22

4,82

6,88

9,40

-

-

46

2,12

3,34

5,00

7,12

9,71

-



48

2,19

3,46

5,18

7,35

10,10

-

-

50

2,27

3,58

5,35

7,58

10,30

-

-

55

2,46

3,88

5,78

8,18

11,10

-

-

60

2,65

4,18

6,22

8,77

11,90

-

-

65

2,84

4,48

6,65

9,37

12,80

16,0

20,4

70

-

-

-

-

-

-

21,7



Ключевые слова: болт, уменьшенная головка, шестигранная головка
