Министерство энергетики и электрификации СССР

Научно-исследовательский, проектный и внедренческий
центр организации труда в энергетике и энергетическом
строительстве

«ЦОТэнерго»

КАРТА ТРУДОВОГО ПРОЦЕССА
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА



ОБЛИЦОВКА ПОВЕРХНОСТИ СТЕН
ДРЕВЕСНОСТРУЖЕЧНЫМИ ПАНЕЛЯМИ,
ОТДЕЛАННЫМИ ШПОНОМ



КТ-0.0-0.4-90





МОСКВА 1990



О направлении разработки

ЦОТэнерго направляет 1 экземпляр карты трудового процесса на облицовку поверхности стен древесностружечными панелями, отделанными шпоном.

При необходимости организации могут сделать заявку на дополнительное количество экземпляров.

Материал будет Вам выслан после повторного тиражирования наложенным платежом. Цена 1 экземпляра 0 руб. 50 коп.

Заявку с гарантией платежа просьба направить в двухнедельный срок по адресу: 113452, г. Москва, М-452, Черноморский б-р, дом 17, корп. 1, ЦОТэнерго.

Зам. директора                                                                                  Б.М. Таганский

1. Область и эффективность применения карты

Карта предназначена для организации труда рабочих при облицовке внутренней поверхности стен древесностружечными панелями (размером 2950´600´22 мм), отделанными шпоном ценных пород древесины и имеющими с двух сторон выбранный паз. Облицовка панелями осуществляется по деревянному каркасу с применением шпоночного соединения.

Показатели производительности труда

Выработка на 1 чел.-день, м²                                                           9,88

Затраты труда на облицовку 1 м² поверхности, чел.-ч                  0,81

Примечание. В затраты труда включено время на подготовительно-заключительную работу (3 %), отдых и личные надобности (8 %).

2. Исполнители, предметы и средства труда

Исполнители:

Плотник 4 разр. (П1) - 1

Плотник 3 разр. (П2) - 1

Инструмент, приспособления, инвентарь

^* 127434, г. Москва, Дмитровское шоссе, 9.

3. Подготовка и условия выполнения процесса

До начала работ необходимо: закончить все работы по отделке потолков и прокладке скрытых проводок, смонтировать деревянный каркас; доставить на рабочее место необходимые материалы и инструменты, приспособления и инвентарь.

Качество выполняемых работ и используемых материалов, обеспечение необходимых условий труда на рабочем месте должны соответствовать требованиям СНиП III-21-73, глава 21 «Отделочные покрытия строительных конструкций».

Работы следует выполнять, соблюдая правила техники безопасности и охраны труда рабочих в соответствии со СНиП III-4-80, глава 4 «Техника безопасности в строительстве».

Режим труда и отдыха определен из условия оптимального темпа выполнения трудовых процессов в соответствии с «Нормативами на подготовительно-заключительную работу и отдых при проектировании норм труда в строительстве» (ВНИПИ труда в строительстве Госстроя СССР, Москва, 1988).

4. Организация труда

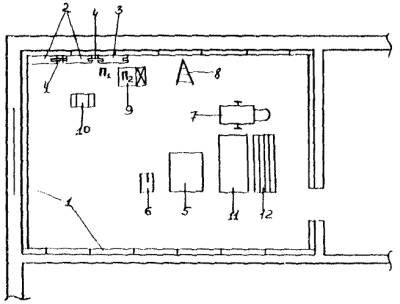

Схема организации рабочего места приведена на рис. 1.

Рис. 1. Схема организации рабочего места

1 - деревянный каркас; 2 - установленные древесностружечные панели, облицованные шпоном; 3 - устанавливаемая панель; 4 - деревянная шпонка; 5 - стол для разметки панелей; 6 - пила дисковая; 7 - тележка для перевозки панелей; 8 - лестница-стремянка; 9 - вышка передвижная; 10 - ящик с инструментом; 11 - складирование древесностружечных панелей, облицованных шпоном; 12 - складирование деревянных шпонок, окантовочных реек и плинтусов; П1 и П2 - рабочие места плотников

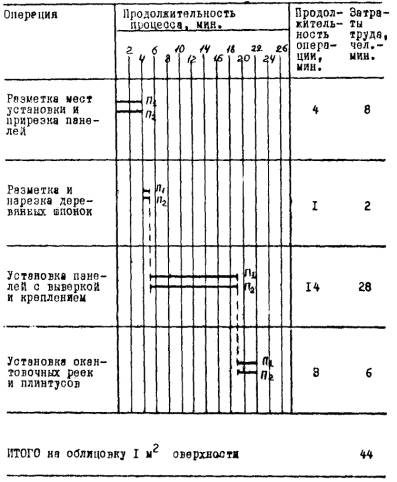

Пооперационный график трудового процесса показан на рис. 2.

Рис. 2. Пооперационный график трудового процесса

Описание приемов труда

1. РАЗМЕТКА МЕСТ УСТАНОВКИ И ПРИРЕЗКА ПАНЕЛЕЙ.

Плотники П1 и П2, начиная от угла помещения или контура проема, рулеткой измеряют облицовываемую поверхность и определяют число целых панелей и панелей добора. Затем намечают расположение целых панелей с симметричным размещением доборов, нанося риски на бруски каркаса. После этого П1 делает замеры, определяет размеры доборов и переносит их на древесностружечные панели, предварительно уложив их на стол. П2 дисковой пилой обрезает панели в соответствии с разметкой, зачищает и выравнивает кромки рубанком (электрорубанком).

2. РАЗМЕТКА И НАРЕЗКА ДЕРЕВЯННЫХ ШПОНОК.

П1 и П2 делают замеры, размечают и нарезают ножовкой или дисковой пилой деревянные шпонки.

3. УСТАНОВКА ПАНЕЛЕЙ С ВЫВЕРКОЙ И КРЕПЛЕНИЕМ.

Облицовку начинают от угла помещения. П1 и П2 подвозят на тележке несколько панелей к месту монтажа. Первую панель плотники поднимают в вертикальное положение, подносят к каркасу и устанавливают в соответствии с разметкой. П2 прижимает панель к брускам каркаса и удерживает ее в таком положении, а П1 проверяет отвесом вертикальность боковых граней. После этого П1 прибивает гвоздями панель к каркасу с обеих сторон через каждые 300 - 400 мм, направляя гвоздь в паз и утапливая шляпку до конца паза. Затем, после закрепления панели, П2 берет из штабеля деревянную шпонку и устанавливает ее в паз панели на свободном вертикальном торце. П1 прибивает шпонку гвоздями к каркасу или к торцу панели. Вторую панель П1 и П2 надвигают на установленную шпонку, заводя ее в паз панели, и крепят свободный торец к каркасу гвоздями. Зазор между двумя смежными панелями устанавливают в зависимости от ширины шпонки.

4. УСТАНОВКА ОКАНТОВОЧНЫХ РЕЕК И ПЛИНТУСОВ.

П1 и П2 размечают и нарезают дисковой пилой или ножовкой деревянные окантовочные рейки и плинтусы. Затем П1 с передвижной вышки прибивает гвоздями окантовочные рейки, прикрывающие верхний край панелей, а П2 по контуру поля помещения устанавливает, подгоняет и крепит гвоздями плинтусы.

Расчет экономической эффективности карты трудового процесса на облицовку стен древесностружечными плитами, отделанными шпоном

Определение состава звена

Время, затраченное на облицовку 1 м² поверхности стен, распределяется по разрядам работ следующим образом:

Исходя из условий работы и требований техники безопасности, проектируем звено в количестве 2 человек.

Расчет затрат труда по операциям данного трудового процесса складывается из следующего:

Норма затрат труда на облицовку 1 м² поверхности определяется по формуле

где: t_оп = 44,0 чел.-мин. - затраты труда на элементы оперативной работы, исчисленные на единицу законченной продукции нормируемого процесса;

Нпз = 3 % - норматив на подготовительно-заключительную работу;

Нотл = 8 % - норматив на отдых и личные надобности;

Ппт = 0 - проектный размер технологических перерывов.

Выработка на одного рабочего за восьмичасовую смену
