ЦЕНТРАЛЬНЫЙ ИНСТИТУТ НОРМАТИВНЫХ ИССЛЕДОВАНИЙ
И НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ «ОРГТРАНССТРОЙ»
МИНИСТЕРСТВА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

ОПЕРАЦИОННЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ



ИЗГОТОВЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ
ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ
ПЛИТ ПЕРЕКРЫТИЯ ПО
ПРОТОЧНО-АГРЕГАТНОЙ ТЕХНОЛОГИИ







Москва 1977



Операционные технологические карты разработаны отделом совершенствования технологии на промышленных предприятиях и охраны природы института «Оргтрансстрой» (исполнители В.В. Юдин) с участием Тульской НИС (исполнитель Я.Б. Брызжев), Ростовской НИС (исполнитель Ю.М. Попов) и Куйбышевской НИС (исполнитель В.И. Худяков) Министерства транспортного строительства.

Редактор                     В.Т. Михайлов

I. Общие указания

Технологические операционные карты разработаны на основании изучения производства работ при изготовлении пустотных плит перекрытий серии ИИ-04 на Оренбургском, Рязанском и Бесланском заводах ЖБК Главстройпрома Министерства транспортного строительства по поточно-агрегатной технологии.

Карты предназначены для рабочих, бригадиров и инженерно-технических работников.

Плиты перекрытий изготовляются по чертежам, разработанным Московским институтом типового и экспериментального проектирования МИТЭП. Технологические карты могут быть применены при изготовлении аналогичных плит перекрытий связевого варианта серии ИИ-04, разработанных Центральным научно-исследовательским институтом экспериментального проектирования учебных зданий совместно с научно-исследовательским институтом бетона и железобетона Госстроя СССР - НИиЖБ. Рабочие чертежи утверждены приказом № 173 от 13 августа 1973 г. Госкомитета по гражданскому строительству и архитектуре при Госстрое СССР и введены в действие с 1 октября 1973 года.

В основу технологических карт заложена технология изготовления плиты перекрытия типа ПК8-58-12. Эти же карты могут быть применены и при изготовлении других типов пустотных плит серии ИИ-04.

Техническая характеристика плиты перекрытия ПК8-58-12

Марка бетона                                      - 200

Объем бетона                                      - 0,8 м³

Расход стали                                       - 39,2 кг

Масса плиты                                       - 2 т

Габаритные размеры (рис. 1):

длина (l)                                              - 5760 мм

ширина (в)                                           - 1190 мм

высота (h)                                            - 220 мм

Предельные отклонения от проектных размеров плит перекрытия приняты в соответствии с ГОСТ 13015-75 «Изделия железобетонные и бетонные»

по длине                                              Δ₁ ± 8 мм

по ширине                                           Δ₂ ± 5 мм

по высоте                                            Δ₃ ± 5 мм

Отклонения от номинальных размеров отверстий в изделии не должны превышать ±5 мм.

Отклонения от прямолинейности реального профиля поверхности изделия в любом сечении на длине 2 м, характеризуемые величиной наибольшего расстояния от точек реального профиля до прилегающей прямой, не должно превышать:

3 мм - для лицевых поверхностей, а также для нелицевых поверхностей, непрямолинейность которых влияет на качество монтажа;

5 мм - для нелицевых поверхностей, непрямолинейность которых не влияет на качество монтажа.

Непрямолинейность на всю длину изделия проверяется в любом сечении боковых граней. Она не должна превышать 8 мм.

Отклонение от плоскостности (неплоскостностъ) изделия не должно превышать 8 мм.

Разность длин диагоналей лицевых плоскостей плит не должна превышать 16 мм.

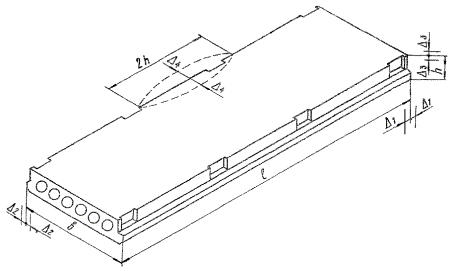

Рис. 1. Схема плиты перекрытия ПК8-58-12 с указанием предельных отклонений

Отклонение от перпендикулярности смежных поверхностей изделия, характеризуемое отклонением угла между торцевой и боковой поверхностями от прямого угла (90°), выраженное в линейных единицах на заданном размере Б (размер поперечного сечения изделия - ширина, высота или диаметр) при отсутствии специальных требований, не должно превышать 0,01 проверяемого размера Б.

Размеры раковин, местных наплывов и впадин не должны превышать

Число раковин допустимых размеров на любом участке лицевой бетонной поверхности площадью 0,04 м² (200×200 мм) не должно превышать - 5.

На лицевых поверхностях изделий не допускаются жировые и ржавые пятна.

Качество гладких бетонных поверхностей должно соответствовать утвержденному эталону изделия.

Эталон изделия согласовывается предприятием-изготовителем с потребителем, проектной организацией, осуществляющей привязку проекта здания или сооружения, и органами государственного архитектурно-строительного контроля.

В бетоне изделия, поставляемого потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм.

Кубиковая прочность бетона к моменту отпуска изделий с завода должна быть в зимних условиях не ниже 100 % проектной, а в теплое время не ниже 70 %, причем завод-изготовитель в этом случае должен гарантировать достижение 100 % прочности в 28-дневном возрасте.

В качестве крупного заполнителя применяется фракционированный щебень, отвечающий требованиям ГОСТ 10268-70.

В качестве мелкого заполнителя используется песок, отвечающий требованиям ГОСТ 10268-70.

Ненапряженная арматура для плит перекрытий принята из стали классов А-1, В-1 в виде сварных сеток и каркасов. Ненапряженная арматура и закладные детали должны отвечать требованиям ГОСТ 10922-75.

Напрягаемая продольная рабочая арматура проектом предусмотрена для обычного варианта класса А-IV, а для связевого варианта класса А-V.

Арматура натягивается электротермическим способом на упоры поддона с последующей передачей усилий натяжения на бетон после его твердения.

Закладные детали и монтажные петли завод-изготовитель получает централизованно.

Плоские каркасы и арматурные сетки изготавливаются в арматурном цехе в специальных шаблонах путем контактно-точечной сварки на сварочных машинах.

Применение дуговой электросварки вместо контактно-точечной запрещается.

Для изготовления плиты перекрытия предусмотрены проектом марки бетона 200 и 250.

Бетонная смесь должна отвечать требованиям ГОСТ 7473-61.

В качестве смазки применяются следующие материалы:

эмульсол                                                                                   - 10 %

кальцинированная сода                                                           - 0,4 - 0,8 %

вода                                                                                            - 89,6 - 89,2 %

Разрешается применять другие виды смазки в соответствии с инструкциями по их применению.

Тепловлажностная обработка плит перекрытий производится в пропарочной камере ямного типа. Режим тепловлажностной обработки принимается в соответствии с указаниями «Руководства по тепловой обработке бетонных и железобетонных изделий», М., НИИЖБ - ВНИИжелезобетон, 1974.

Для получения 70 % прочности бетона от проектной марки рекомендуется следующий режим тепловлажностной обработки:

выдержка изделий в камере при температуре 20 - 30 °C                   - 2 ч;

равномерный подъем температуры от 20 - 30 до 75 - 80 °C              - 2 ч;

изотермический прогрев при температуре 75 - 80 °C                        - 4 ч;

снижение температуры от 75 - 80 до 30 °C                                         - 2 ч;

выдержка изделий после пропаривания                                              - 2 ч.

Полный цикл тепловлажностной обработки изделий при указанном режиме продолжается 12 ч.

Относительная влажность в камере должна быть около 100 %.

В зависимости от типа цемента, состава бетонной смеси и отпускной прочности режим тепловлажностной обработки подлежит корректировке лабораторией завода.

Качество плит перекрытия контролируется по рабочим чертежам, а исходных материалов - по действующим стандартам.

При отсутствии заводского паспорта на цемент его полностью испытывают в соответствии с ГОСТ 310-60.

Каждая партия щебня и песка должна иметь паспорт. На заводе-изготовителе производят контрольную проверку качества заполнителей в соответствии с требованиями ГОСТ 8269-64.

При приготовлении бетонной смеси должны проверяться:

правильность взвешивания составляющих;

подвижность (не реже двух раз в смену, а также при каждом изменении влажности заполнителей);

продолжительность перемешивания (не реже раза в смену).

Качество изготовления изделий контролируется маркировкой их, соблюдением допусков, правил приемки, условий складирования и транспортировки, методов испытания и других технических требований в соответствии с ГОСТ 13015-75.

Технологические карты предусматривают изготовление плит перекрытий двумя звеньями:

I звено выполняет работы в формовочном цехе (рис. 2) - расформовщик 3 разр., формовщик 3 разр.;

II звено выполняет работы в арматурном цехе - арматурщик 3 разр., электросварщик 4 разр.

Каждая смена начинает рабочий день с открытия крышек пропарочных камер и извлечения изделий.

Первое звено выполняет операции в следующей очередности: оба рабочих извлекают поддон с изделием из пропарочной камеры и устанавливают его на посту распалубки. После чего оба приступают к обрезке арматурных выпусков напряженной арматуры, т.е. передают напряжение с упоров форм на бетон, затем формовщик транспортирует изделие на склад готовой продукции и устанавливает его в штабель, а расформовщик приступает к очистке и смазке поддона. Закончив очистку и смазку поддона, расформовщик начинает укладку нижних арматурных сеток. Формовщик после установки готового изделия в штабель возвращается к расформовщику и они вместе заканчивают укладку арматурных сеток. Затем они производят электротермический нагрев арматурных стержней и установку их в упоры поддона. После чего поддон краном транспортируется на пост формовки, где устанавливают его на виброплощадку.

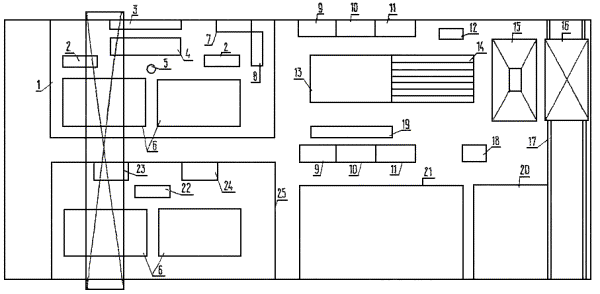

Рис. 2. Схема организации рабочего места:

1 - пост очистки и смазки; 2 - стеллажи для арматурных сеток; 3 - стеллаж для арматурных стержней; 4 - электронагревательная установка; 5 - емкость для смазки; 6 - поддоны; 7 - шкаф для удочки-распылителя; 8 - шкаф для инструмента; 9 - стеллажи для сеток; 10 - стеллажи для каркасов; 11 - стеллажи для петель; 12 - пульт управления; 13 - виброплощадка; 14 - формовая машина; 15 - бетоноукладчик; 16 - бетонораздатчик; 17 - эстакада; 18 - ящик для инструмента; 19 - вибропригруз; 20 - пост выдержки изделий; 21 - пропарочные камеры; 22 - электросварочный трансформатор; 23 - шкаф для сварочных аппаратов; 24 - ящик для инструмента; 25 - пост распалубки

С пульта управления оператором производятся ввод пустотообразователей и сдвижка боковых бортов. Затем оба рабочих устанавливают вертикальные плоские арматурные каркасы, верхние сетки, монтажные петли и фиксаторы защитного слоя. После чего заполняют бетонной смесью формы из бетоноукладчика с разравниванием ее. После укладки бетонной смеси в форму ее уплотняют на виброплощадке при помощи вибропригруза.

После чего оператор с пульта управления выводит пустотообразователи и продольные борты опалубки.

Затем оба рабочих приступают к отделке свежезаформованного изделия и устанавливают поддон с изделием в пропарочную камеру.

Второе звено выполняет операции в следующей очередности: арматурщик 3 разр. заготовляет арматуру на станке С-370, после чего переходит на станок СМ-516А для гнутья сеток и производит гнутье сеток С-5, электросварщик 4 разр. на одноточечной сварочной машине МТП-200 сваривает каркасы и нижние арматурные сетки, затем он переходит на многоточечную сварочную машину МТМС и сваривает сетки С-24.

Изготовление арматурных напрягаемых стержней и монтажных петель в картах не предусмотрено, так как завод получает их централизованно.

Работа машиниста мостового крана оплачивается повременно, поэтому он в состав бригады не входит.

II. Правила техники безопасности, производственной санитарии

При изготовлении плит перекрытий должны соблюдаться «Правила техники безопасности и производственной санитарии при производстве бетонных и железобетонных изделий», М., Оргтрансстрой, 1974.

Для создания благоприятных условий работы в цехе необходимо: рабочие места убирать в процессе работы и к концу смены, используемые инструменты и приспособления размещать на специальных стеллажах в зоне постов.

Смазку форм необходимо хранить около постов распалубки, при переноске и использовании смазки не допускать попадания ее на пол.

Освещение в цехе рекомендуется люминесцентное.

Температура в цехе должна поддерживаться 16 - 18 °С при относительной влажности воздуха не менее 60 и не более 80 %.

Рабочие должны быть обеспечены спецодеждой в соответствии с нормами.

В соответствии с санитарными нормами уровень шума должен быть не более 90 дб. Администрация обязана проводить мероприятия по снижению шума в производственном помещении.

Плиты перекрытий с круглыми пустотами складируются в штабель высотой не более 2,5 м.

Стропят плиты за монтажные петли автоматической траверсой.

К изготовлению плит перекрытия допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обучение по установленной программе и изучившие правила техники безопасности и сигнализации.

Рабочие, занятые на изготовлении плит перекрытий должны изучать типовые инструкции по охране труда по профессиям: «Типовая инструкция по технике безопасности для арматурщиков», М., Оргтрансстрой, 1977, «Типовая инструкция по технике безопасности для пропарщиков и автоклавщиков», М., Оргтрансстрой, 1963, «Типовая инструкция по технике безопасности для сварщика, работающего на машинах контактной сварки, и для электросварщиков автоматической и полуавтоматической дуговой сварки», М., Оргтрансстрой, 1971, а также СНиП III-А.11-70, «Техника безопасности в строительстве» раздел 5 «Электросварочные работы».

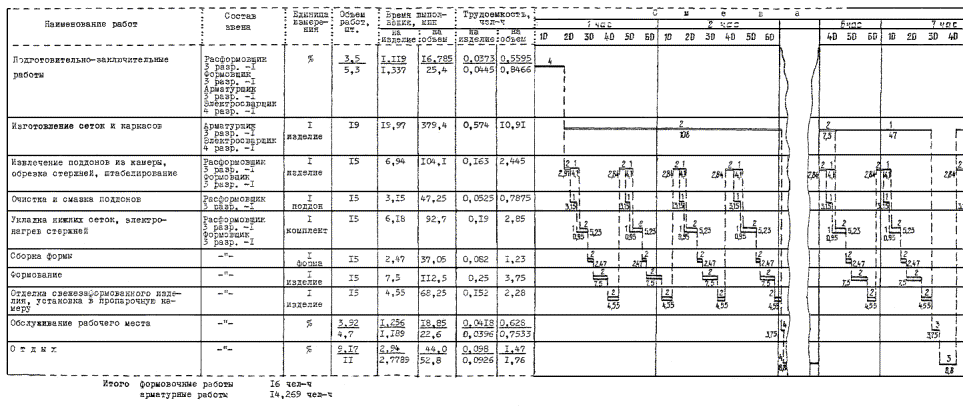

III. График производства работ

Примечания. 1. В таблице показано - в числителе время и трудоемкость для формовочных работ, в знаменателе - для арматурных работ.

2. На графике над линиями показано число рабочих, выполнявших данную операцию, под линиями показано время выполнения операций.

3. Продолжительность первого и последнего циклов больше на 0,07 мин, чем продолжительность остальных циклов. Это время затрачивается на открытие и закрытие крышек пропарочной камеры.

IV. Калькуляция затрат труда за одну плиту перекрытия ПК8-58-12

V. Основные технико-экономические показатели

VI. Материально-технические ресурсы

А. Основные материалы

Примечание. В числителе указан расход металла для рамно-связевого варианта серии ИИ-04, в знаменателе - для связевого варианта серии ИИ-04.

Б. Оборудование, инвентарь

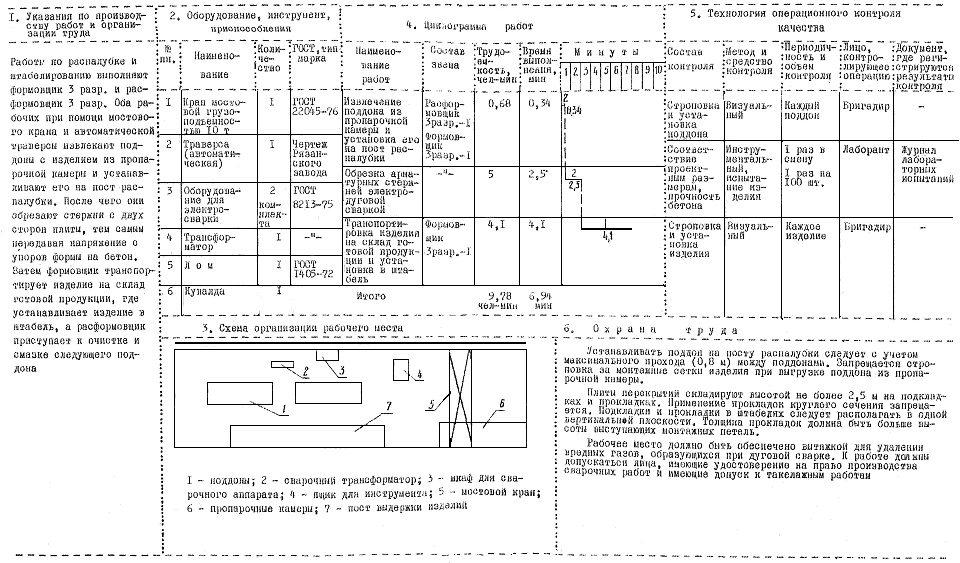

ОПЕРАЦИОННАЯ КАРТА № 1

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ по распалубке и штабелированию изделий

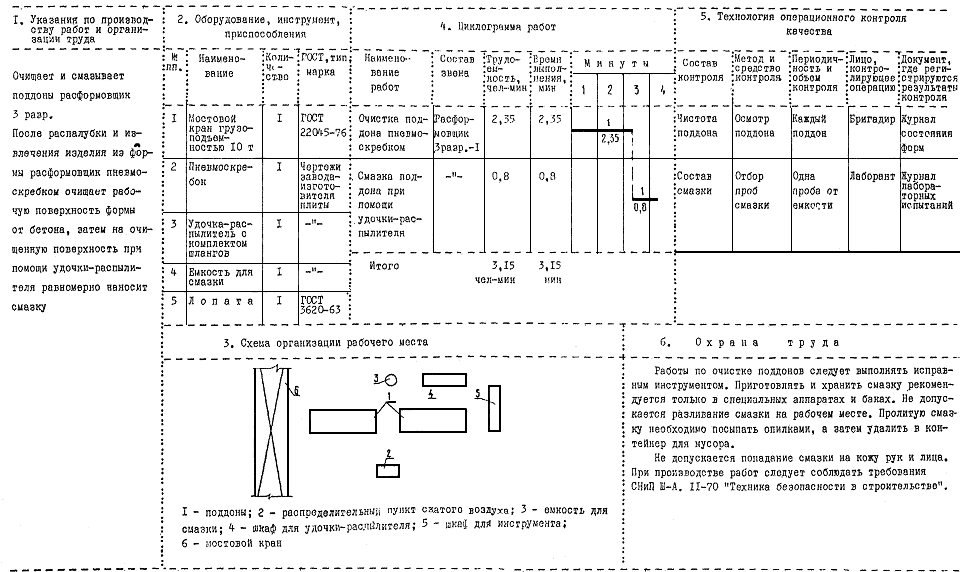

ОПЕРАЦИОННАЯ КАРТА № 2

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ по очистке и смазке поддонов

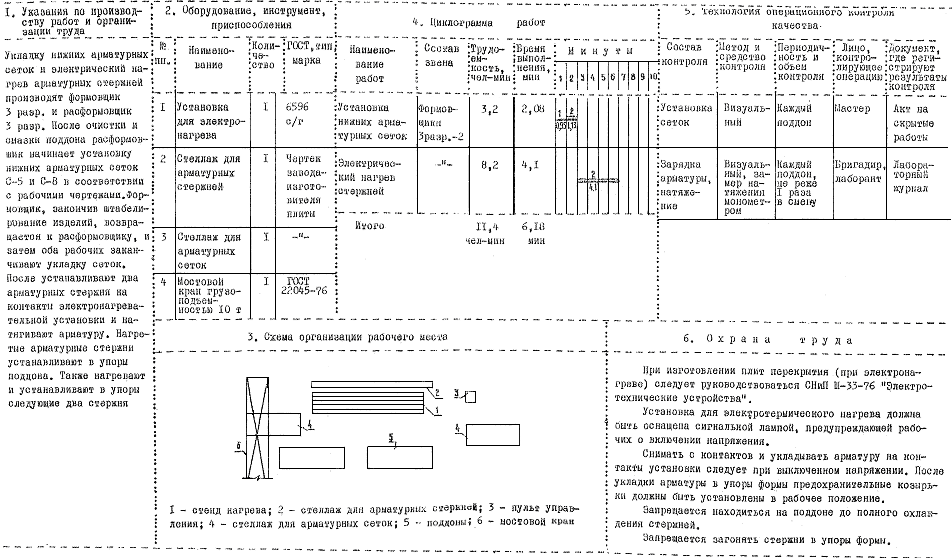

ОПЕРАЦИОННАЯ КАРТА № 3

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ по установке нижних арматурных сеток и электротермическому нагреву стержней

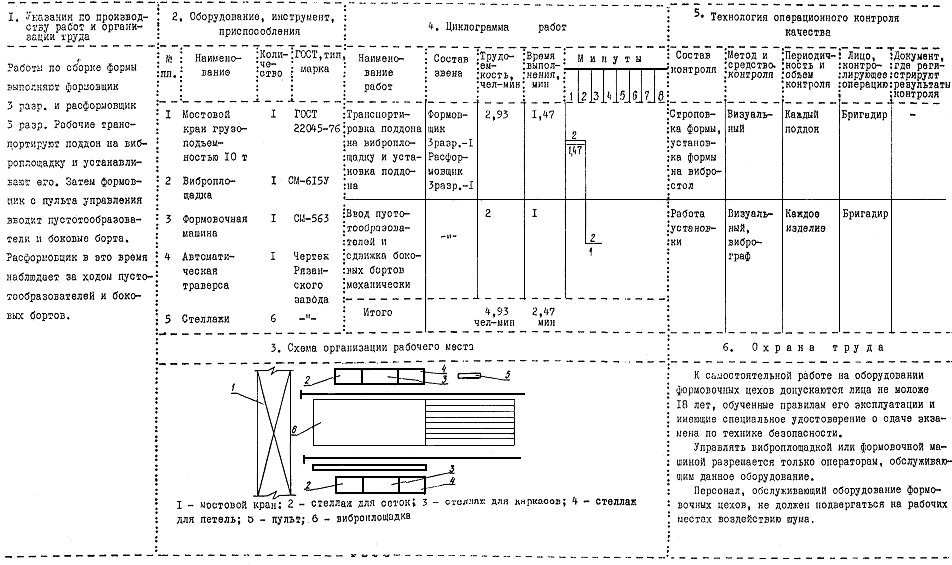

ОПЕРАЦИОННАЯ КАРТА № 4

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ при сборке формы

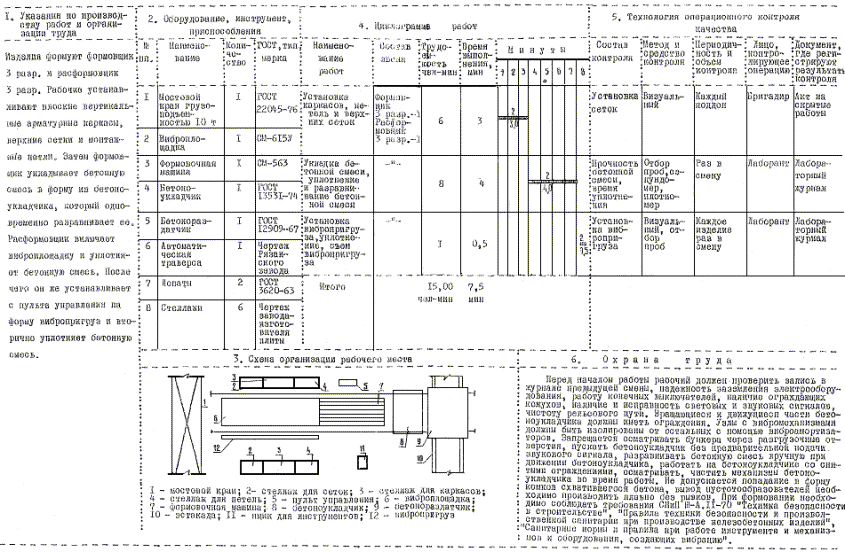

ОПЕРАЦИОННАЯ КАРТА № 5

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ по установке арматурных каркасов, петель, верхних сеток и формование изделий

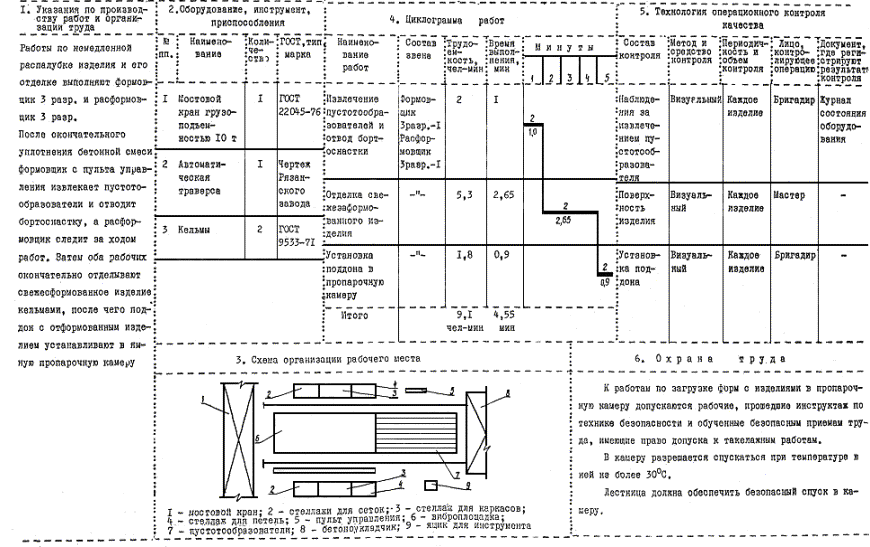

ОПЕРАЦИОННАЯ КАРТА № 6

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ по немедленной распалубке изделия и отделке свежезаформованного изделия

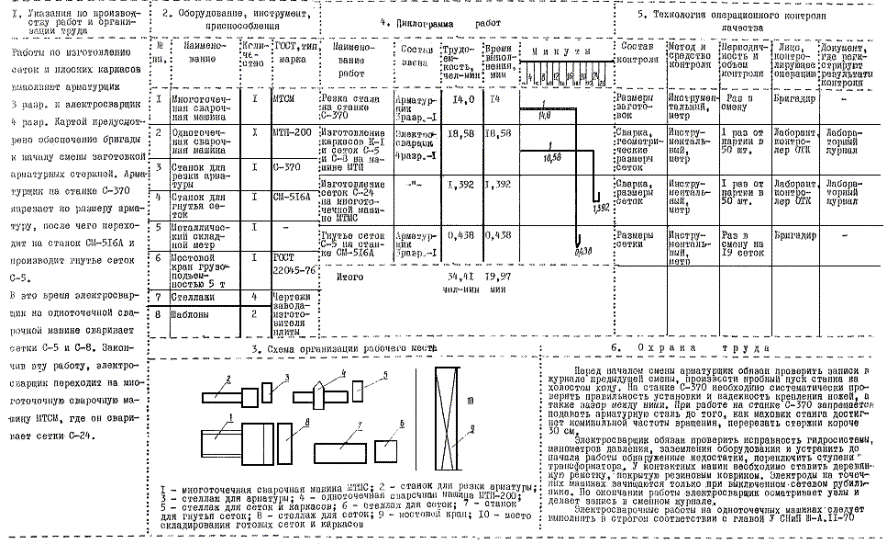

ОПЕРАЦИОННАЯ КАРТА № 7

Изделие: ПЛИТА ПЕРЕКРЫТИЯ ПК 8-58-12

Организация производства и технология работ по изготовлению арматурных сеток, каркасов
