ЦЕНТРАЛЬНЫЙ ИНСТИТУТ
НОРМАТИВНЫХ ИССЛЕДОВАНИЙ
И НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ «ОРГТРАНССТРОЙ»
МИНИСТЕРСТВА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА
ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
УКРЕПЛЕНИЕ
ОТКОСОВ НАСЫПЕЙ
СБОРНЫМИ ЖЕЛЕЗОБЕТОННЫМИ
РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ
ТЕХНОЛОГИЧЕСКАЯ КАРТА № 4
ЗАПОЛНЕНИЕ ЯЧЕЕК СБОРНЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ ЩЕБНЕМ
МОСКВА 1977
Технологическая карта предусматривает заполнение ячеек сборных решетчатых конструкций щебнем (рис. 5) слоем толщиной 10 см (на всю высоту стенки элемента решетчатой конструкции).
До начала работ по заполнению ячеек щебнем в пределах захватки должны быть полностью закончены и приняты работы по монтажу элементов сборных решетчатых конструкций.
Рис. 5. Технологическая схема заполнения ячеек сборных решетчатых конструкций щебнем:
1 - упорная призма из сборных железобетонных блоков; 2 - сборные решетчатые конструкции до заполнения их ячеек щебнем; 3 - автомобиль-самосвал; 4 - щебень, выгруженный на обочину; 5 - экскаватор Э-302А; 6 - распределенный по откосу насыпи щебень; 7 - готовый участок откоса насыпи, укрепленный сборными решетчатыми конструкциями
I. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА
Щебень, доставленный к месту укладки автомобилями-самосвалами, выгружают на обочину.
Затем экскаватором, оборудованным грейферным ковшом, щебень подают к каждой ячейке и выгружают, начиная с нижней части откоса.
Разравнивание щебня в ячейках производят на 2 - 3 см выше отметки верха элемента решетчатой конструкции (с учетом запаса на его уплотнение).
Излишки щебня перебрасывают в ячейки, где его недостает.
Спланированный в ячейках щебень уплотняют ручными трамбовками.
II. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА
Для выполнения работ по заполнению ячеек сборных решетчатых конструкций щебнем организуют звено рабочих.
Состав звена
Дорожные рабочие: 3 разр. - 1
2 » - 1
Работы по заполнению ячеек сборных решетчатых конструкций ведут в дневное время.
Для подачи щебня в ячейки звену на время выполнения этой работы придают экскаватор.
Дорожные рабочие выполняют работы по перекидке и планировке щебня в ячейках, а также по уплотнению щебня трамбовками.

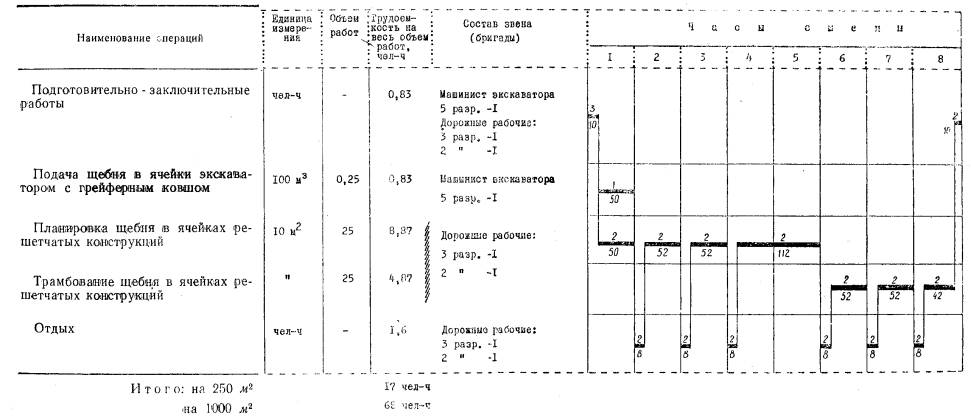

III. ГРАФИК ВЫПОЛНЕНИЯ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА ПО ЗАПОЛНЕНИЮ ЯЧЕЕК РЕШЕТЧАТЫХ КОНСТРУКЦИЙ ЩЕБНЕМ (на площади 250 м2 откоса насыпи)
Примечание. Цифрами над линиями указано количество рабочих, занятых в операции, цифрами под линиями - продолжительность операции, мин.
Работы по заполнению ячеек сборных решетчатых конструкций ведут в дневное время.
Для подачи щебня в ячейки звену на время выполнения этой работы придают экскаватор.
Дорожные рабочие выполняют работы по перекидке и планировке щебня в ячейках, а также по уплотнению щебня трамбовками.
IV. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА ЗАПОЛНЕНИЕ ЯЧЕЕК РЕШЕТЧАТЫХ КОНСТРУКЦИЙ ЩЕБНЕМ (на площади 250 м2 откоса насыпи)
|
Шифр норм и расценок |
Состав звена |
Описание работ |
Единица измерения |
Объем работ |
Норма времени, чел-ч |
Расценка, руб.-коп. |
Нормативное время на полный объем работ, чел-ч |
Стоимость затрат труда на полный объем работ, руб.-коп. |
|
ЕНиР, § 2-1-12, табл. 3, № 1г, применительно |
Машинист экскаватора 5 разр. - 1 |
Подача щебня в ячейки экскаватором с грейферным ковшом емкостью 0,4 м3 |
100 м3 |
0,25 |
4,6 |
3-23 |
1,15 |
0-81 |
|
Местная норма СУ-841 треста «Севкавдорстрой» |
Дорожные рабочие: 3 разр. - 1 2 » - 1 |
Планировка щебня в ячейках решетчатых конструкций |
10 м2 |
25 |
0,6 |
0-31,4 |
15 |
7-85 |
|
Местная норма СУ-921 треста «Дондорстрой» |
То же |
Трамбование щебня в ячейках решетчатых конструкций |
» |
25 |
0,26 |
0-13,6 |
6,5 |
3-40 |
|
Итого: на 250 м2 |
|
|
|
|
22,65 |
12-06 |
||
|
на 1000 м2 |
|
|
|
|
90,6 |
48-24 |
||
V. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
|
Наименование показателей |
Единица измерения |
По калькуляции А |
По графику Б |
На сколько процентов
показатель по графику больше (+) или меньше (-), чем по калькуляции |
|
Трудоемкость работ по заполнению ячеек решетчатых конструкций щебнем на площади 1000 м2 откоса насыпи |
чел-ч |
90,6 |
68 |
-24,9 |
|
Средний разряд рабочих |
- |
2,6 |
2,6 |
- |
|
Среднедневная заработная плата одного рабочего |
руб.-коп. |
4-26 |
5-66 |
+32 |
VI. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
А. Основные материалы
|
Наименование материала |
Единица измерения |
Количество |
|
|
на 1000 м2 площади откоса |
на 250 м2 площади откоса |
||
|
Щебень фракции 40 - 70 мм |
м3 |
100 |
25 |
Б. Машины, оборудование, инструменты, инвентарь
|
Наименование |
Марка, ГОСТ |
Количество |
|
Экскаватор |
Э-302А |
1 |
|
Лопаты стальные строительные |
ГОСТ 3620-63 |
2 |
|
Трамбовки прямоугольные |
2 |
|
|
Емкость для питьевой воды |
- |
1 |
|
Вагон для мастера и кладовой |
ВО-8 |
1 |
|
Вагон-столовая |
ВО-8 |
1 |
|
Вагон-душевая |
ВО-8 |
1 |
|
Аптечка |
- |
1 |
КАРТА ТЕХНОЛОГИИ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАБОТ ПО УКРЕПЛЕНИЮ ОТКОСОВ НАСЫПЕЙ СБОРНЫМИ ЖЕЛЕЗОБЕТОННЫМИ РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ
|
№ пп |
Контролируемые параметры |
Предельные отклонения |
|
1 |
Крутизна откоса |
∆1 = +10 % |
|
2 |
Проектные размеры траншеи: |
|
|
|
по глубине |
∆2 = ±10 % |
|
|
по ширине |
∆3 = ±5 см |
|
3 |
Толщина слоя щебеночной подготовки |
∆4 = ±10 % |
|
4 |
Положение блоков и элементов решетчатых конструкций в плане после установки |
∆5 = ±5 мм |
|
5 |
Превышение одного блока над другим на стыках |
∆6 = ±5 мм |
|
6 |
Величина зазора между блоками |
∆7 = ±5 мм |
|
7 |
Толщина слоя щебня при заполнении ячеек |
∆8 = ±10 % |

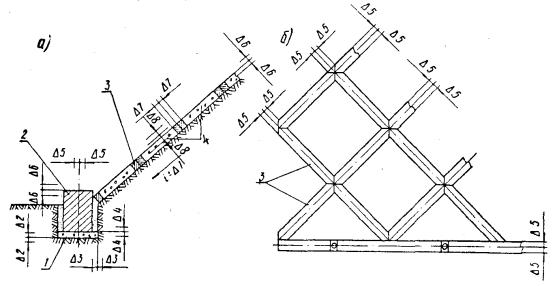

Схема откоса насыпи с элементами решетчатых конструкций:
а - поперечное сечение откоса насыпи; б - расположение элементов решетчатой конструкции на откосе; 1 - щебеночная подготовка; 2 - блок упорной призмы; 3 - элементы решетчатой конструкции; 4 - щебень в ячейках решетчатой конструкции
