ЦЕНТРАЛЬНЫЙ ИНСТИТУТ НОРМАТИВНЫХ ИССЛЕДОВАНИЙ
И НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ «ОРГТРАНССТРОЙ»
МИНИСТЕРСТВА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА



ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ
СБОРНЫМИ ЖЕЛЕЗОБЕТОННЫМИ
РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ



ТЕХНОЛОГИЧЕСКАЯ КАРТА № 3

МОНТАЖ СБОРНЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ







МОСКВА 1977



Технологическая карта предусматривает монтаж сборных решетчатых конструкций с диагональным расположением элементов при укреплении откосов насыпи автомобильных дорог.

Принятые решетчатые конструкции состоят из элемента № 1 (длиной 260 см, весом 34 кг) для обрамления укрепляемого откоса в нижней и верхней его частях и элемента № 2 (длиной 160 см, весом 23 кг).

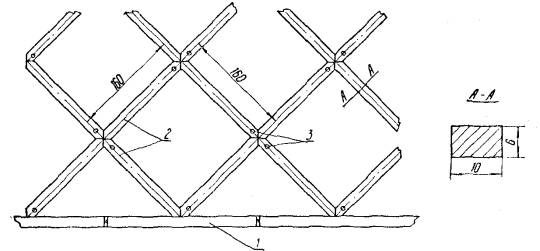

Рис. 3. Облегченная решетчатая конструкция с диагональным расположением элементов:

1 - элемент № 1; 2 - элемент № 2; 3 - отверстие под металлический анкер

До начала работ по монтажу сборных решетчатых конструкций в пределах захватки должны быть полностью закончены и приняты работы по устройству упорной призмы из сборных железобетонных блоков и работы по планировке откоса.

I. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

Пакеты с элементами сборных железобетонных решетчатых конструкций должны быть заранее доставлены на бортовых автомобилях к месту монтажа и разгружены автокраном на обочине с интервалом 10 м.

Работы по монтажу сборных решетчатых конструкций выполняют в такой технологической последовательности (рис. 4):

проверка ровности поверхности откоса с планировкой и разбивочные работы;

подача элементов решетчатых конструкций в местах их укладки;

монтаж элементов решетчатых конструкций, забивка анкеров и омоноличивание стыков цементным раствором.

Проверка ровности поверхности откоса с планировкой и разбивочные работы

В начале смены производят проверку ровности поверхности откоса в пределах захватки с частичной чистовой планировкой.

Двое рабочих планируют откос, затем гладилками по шаблону исправляют дефектные места.

После проверки ровности поверхности откоса выполняют разбивочные работы. Сначала разбивают базис-опорную линию для укладки нижнего ряда элементов, затем размечают место расположения сборных элементов укладываемой конструкции на поверхности откоса с закреплением осевых линий разбивочными колышками.

Подача элементов решетчатых конструкций в места их укладки

Сборные железобетонные элементы решетчатых конструкций, расположенные на обочине на расстоянии 1,5 - 2 м от бровки земляного полотна вдоль фронта работ, автокраном на специальных поддонах переносят и раскладывают по осевым линиям разбивки откоса снизу вверх.

Монтаж элементов решетчатых конструкций, забивка анкеров и омоноличивание стыков цементным раствором

Монтаж элементов решетчатых конструкций производят снизу вверх, перемещаясь по специально уложенным на откосе насыпи переносным трапам.

Уложенные элементы решетчатых конструкций при помощи монтажных ломиков и деревянной трамбовки выравнивают, а затем деревянной трамбовкой рихтуют элементы решетчатых конструкций в профиле и по высоте.

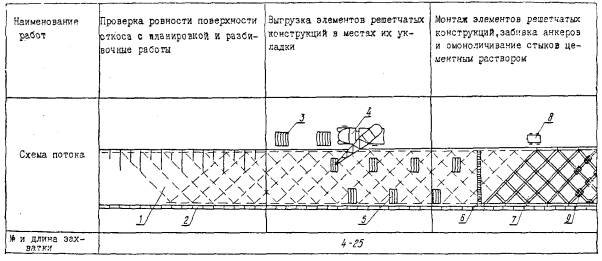

Рис. 4. Технологическая последовательность монтажа сборных решетчатых конструкций:

1 - откос насыпи: 2 - упорная призма из сборных железобетонных блоков; 3 - пакеты с элементами решетчатых конструкций; 4 - автокран К-46; 5 - разложенные по откосу элементы решетчатых конструкций; 6 - переносной трап; 7 - участок откоса насыпи после монтажа элементов решетчатых конструкций; 8 - емкость для цементного раствора; 9 - омоноличенные цементным раствором и укрытые полиэтиленовой пленкой стыки решетчатых конструкций

При сборке решетчатых конструкций необходимо строго соблюдать прямолинейность укладки элементов.

После укладки элементов решетчатых конструкций их соединяют металлическими штырями диаметром 10 мм и длиной 120 мм, вставляемыми в гнезда элементов диаметром 15 мм.

Для обеспечения жесткости и устойчивости решетчатой конструкции элементы в узлах стыков прикрепляют к поверхности откоса металлическими анкерами диаметром 25 мм и длиной 750 мм, забиваемыми стальной кувалдой. Металлические анкеры выполняют из арматуры периодического профиля.

Металлические штыри, анкеры и монтажные петли элементов перед установкой смазывают битумом.

Омоноличивание стыков цементным раствором состава 1:2 производят после монтажа элементов решетчатых конструкций и крепления стыков металлическими анкерами к поверхности откоса.

Цементный раствор доставляют с растворного узла.

Омоноличивание стыков производят в такой последовательности: стенки стыка смачивают водой, заполняют стык цементным раствором при помощи мастерка, металлической шуровкой уплотняют цементный раствор и заглаживают поверхность.

Омоноличенный стык укрывают полиэтиленовой пленкой.

II. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Для выполнения работ по монтажу сборных решетчатых конструкций с диагональным расположением элементов при укреплении откосов насыпей автомобильных дорог организуют звено рабочих, состоящее из 4 человек.

Состав звена

Монтажники конструкций: 4 разр. - 1

3    »    - 1

Дорожные рабочие              2    »    - 2

Работы по монтажу сборных решетчатых конструкций ведут в дневное время.

Для подачи элементов решетчатых конструкций к месту их укладки звену на непродолжительное время придают автокран.

Монтажники конструкций производят окончательную (чистовую) планировку откоса, выполняют разбивочные работы и монтируют элементы решетчатых конструкций с забивкой металлических анкеров.

Дорожные рабочие принимают элементы решетчатых конструкций в местах укладки и омоноличивают стыки элементов цементным раствором.

Участок работ должен быть обеспечен вагончиком для приема пищи и кратковременного отдыха рабочих, для укрытия рабочих во время дождя, для размещения конторы мастера и кладовой.

Кроме того, на участке работ должна быть питьевая вода, вода для технических и бытовых целей, аптечка.

III. ГРАФИК ВЫПОЛНЕНИЯ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА ПО МОНТАЖУ 125 м² СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ С ДИАГОНАЛЬНЫМ РАСПОЛОЖЕНИЕМ ЭЛЕМЕНТОВ НА ОТКОСЕ НАСЫПИ

Примечание. Цифрами над линиями указано количество рабочих, занятых в операции, цифрами под линиями - продолжительность операции, мин.

IV. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА МОНТАЖ 125 м² СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ С ДИАГОНАЛЬНЫМ РАСПОЛОЖЕНИЕМ ЭЛЕМЕНТОВ НА ОТКОСЕ НАСЫПИ

V. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

VI. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Б. Машины, оборудование, инструмент, инвентарь
