ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ
СБОРНЫМИ ЖЕЛЕЗОБЕТОННЫМИ
РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ



ТЕХНОЛОГИЧЕСКАЯ КАРТА № 1

КОМПЛЕКС РАБОТ ПО УКРЕПЛЕНИЮ ОТКОСОВ НАСЫПЕЙ СБОРНЫМИ ЖЕЛЕЗОБЕТОННЫМИ РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ





МОСКВА 1977



Технологическая карта охватывает весь комплекс работ по укреплению откоса насыпи сборными железобетонными решетчатыми конструкциями.

I. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

Работы по укреплению откосов насыпи сборными железобетонными решетчатыми конструкциями (рис. 1) выполняют в такой технологической последовательности:

планировка откоса насыпи;

отрывка траншеи под упорную призму и устройство щебеночной подготовки;

установка блоков упорной призмы;

монтаж элементов решетчатых конструкций;

заполнение ячеек сборных решетчатых конструкций щебнем.

II. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Работы по укреплению откосов насыпи сборными железобетонными конструкциями выполняет бригада рабочих в составе 12 чел., состоящая из трех специализированных звеньев.

Состав бригады

Звено № 1 (по устройству упорной призмы)

Машинист автокрана                   5 разр. - 1

Монтажники конструкций:        4     »    - 1

3     »    - 1

2     »    - 1

Дорожные рабочие:                     3     »    - 1

2     »    - 1

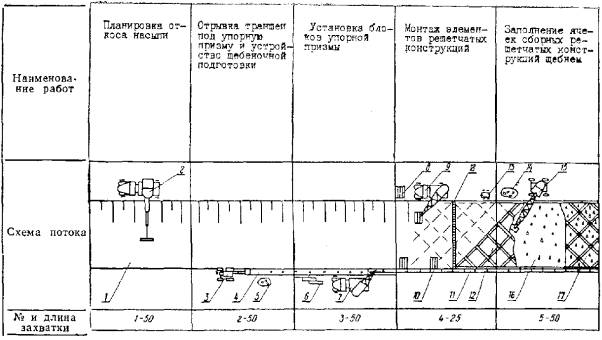

Рис. 1. Технологическая последовательность выполнения комплекса работ по укреплению откосов насыпи сборными решетчатыми конструкциями:

1 - откос насыпи; 2 - экскаватор-планировщик Э-4010; 3 - экскаватор Э-153 со смещенным рабочим органом; 4 - траншея под упорную призму; 5 - щебень для устройства щебеночной подготовки; 6 - разложенные блоки упорной призмы; 7 - автокран К-46; 8 - пакет с элементами решетчатых конструкций; 9 - автокран К-46; 10 - разложенные по откосу элементы решетчатых конструкций; 11 - упорная призма; 12 - участок откоса насыпи после сборки элементов решетчатых конструкций; 13 - емкость для цементного раствора; 14 - щебень для заполнения ячеек; 15 - экскаватор Э-302А; 16 - распределенный по откосу насыпи щебень; 17 - готовый участок откоса насыпи после завершения укрепительных работ; 18 - переносной трап

Звено № 2 (по монтажу сборных решетчатых конструкций)

Монтажники конструкций: 4 разр. - 1

3    »    - 1

Дорожные рабочие              2    »    - 2

Звено № 3 (по заполнению ячеек сборных решетчатых конструкций щебнем)

Дорожные рабочие: 3 разр. - 1

2    »    - 1

Для отрывки траншеи под упорную призму звену № 1 придается экскаватор Э-153.

Для подачи элементов решетчатых конструкций звену № 2 придается автокран К-46.

Для подачи щебня в ячейки звену № 3 придается экскаватор Э-302А с грейферным ковшом.

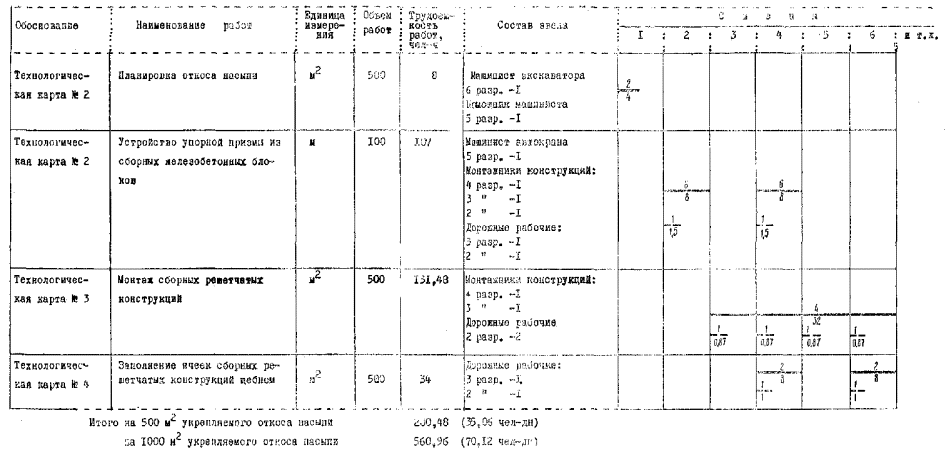

III. график выполнения производственного процесса по укреплению 500 м2 откоса насыпи сборными ЖЕЛЕЗОБЕТОННЫМИ РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ

Примечание. Пунктиром обозначена работа машин, привлекаемых на непродолжительное время: экскаватора Э-153 (карта № 2), автокрана К-46 (карта № 3), экскаватора Э-302А (карта № 4).

Цифрами над линиями указано количество рабочих, занятых в операции, под линиями - продолжительность операции, час.


IV. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА УКРЕПЛЕНИЕ 500 м2 ОТКОСА НАСЫПИ СБОРНЫМИ ЖЕЛЕЗОБЕТОННЫМИ РЕШЕТЧАТЫМИ КОНСТРУКЦИЯМИ

Обоснование

Состав звена

Описание работ

Единица измерения

Объем работ

Нормативное время, чел-ч

Стоимость затрат труда, руб.-коп.

Калькуляция технологической карты № 2

Машинист экскаватора 6 разр. - 1

Помощник машиниста 6 разр. - 1

Планировка откоса насыпи

100 м2

5

8,4

6-25

Машинист автокрана 5 разр. - 1

Машинист экскаватора 4 разр. - 1

Монтажники конструкций:

4 разр. - 1

3   »      - 1

2   »      - 1

Дорожные рабочие:

3 разр. - 1

2    »     - 1

Устройство упорной призмы из сборных железобетонных блоков

1 м

100

120,5

71-84

Калькуляция технологической карты № 3

Машинист автокрана 5 разр. - 1

Монтажники конструкций:

4 разр. - 1

3    »     - 1

Дорожные рабочие 2 разр. - 2

Монтаж сборных железобетонных решетчатых конструкций

1 м2

500

139,1

78-08

Калькуляция технологической карты № 4

Машинист экскаватора 6 разр. - 1

Дорожный рабочий 3 разр. - 1

Заполнение ячеек сборных решетчатых конструкций щебнем

1 м2

500

45,3

24-12

Итого: на 500 м2 укрепляемого откоса насыпи







313,3

(39,16 чел-дн)

180-29

на 1000 м2 укрепляемого откоса насыпи







626,6

(78,32 чел-дн)

360-58

V. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Наименование показателей

Единица измерения

По калькуляции А

По графику Б

На сколько процентов показатель по графику больше (+) или меньше (-), чем по калькуляции

Трудоемкость работ по укреплению 1000 м2 откоса насыпи сборными железобетонными решетчатыми конструкциями

чел-ч

626,6

560,96

-10,4

Средний разряд рабочих

-

3,2

3,1

-3,1

Среднедневная заработная плата одного рабочего

руб.-коп.

4-60

5-04

+9,5

VI. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование материалов

Единица измерения

Количество

на 1000 м2 откоса

на 500 м2 откоса

Железобетонные блоки размером 40´50´100 см

шт.

200

100

Щебень (камень) для заполнения пазух упорной призмы

м3

36

18

Щебень для выравнивающего слоя (щебеночная подготовка под блоки упорной призмы)

»

32

16

Цементный раствор для омоноличивания швов между блоками

»

0,38

0,19

Элемент № 1

шт.

100

50

Элемент № 2

»

890

445

Металлический анкер диаметром 25 мм, длиной 750 мм

»

890

445

Металлический штырь диаметром 10 мм, длиной 120 мм

»

890

445

Цементный раствор для омоноличивания стыков элементов решетчатых конструкций

м3

0,89

0,445

Щебень фракции 40 - 70 мм для заполнения ячеек решетчатых конструкций

»

100

50

Б. Машины, оборудование, инструменты, инвентарь

Наименование

Марка, ГОСТ

Количество

Автокран

К-46 или ЛАЗ-690

1

Экскаватор с обратной лопатой

Э-153

1

Экскаватор с грейферным ковшом

Э-302А

1

Экскаватор-планировщик

Э-4010

1

Автомобиль-самосвал

ЗИЛ-555

по расчету

Теодолит

ГОСТ 10529-70

1

Нивелиры

ГОСТ 10528-69

2

Рейки нивелирные

ГОСТ 11158-65

4

Лопаты стальные строительные

ГОСТ 3620-63

12

Гладилки стальные строительные

ГОСТ 10403-73

2

Кувалды кузнечные тупоносые

ГОСТ 11401-65

2

Рулетки измерительные металлические

ГОСТ 7502-69

2

Шуровки металлические

ЦНИИС Минтрансстроя

2

Трамбовки прямоугольные

ГОСТ 11777-74

4

Ломики монтажные

-

4

Ломы стальные строительные

ГОСТ 1405-72

2

Колышки

-

100

Мастерки

ГОСТ 9533-71

4

Шаблон

-

1

Уровень строительный длиной 1 м

ГОСТ 9416-67

1

Ведра железные

-

4

Шнур льнопеньковый крученый (трассировочный)

ГОСТ 5107-70

1

Лента землемерная

ГОСТ 10815-64

1

Вешки

-

3

Емкости для питьевой воды

-

3

Емкости для цементного раствора

-

2

Переносные трапы

-

5

Вагоны для мастера и кладовой

ВО-8

3

Вагоны-столовые

ВО-8

3

Вагоны-душевые

ВО-8

3

Аптечки

-

3

Правила техники безопасности при укреплении откосов насыпи сборными железобетонными решетчатыми конструкциями

При производстве погрузочно-разгрузочных и укрепительных работ необходимо соблюдать требования по технике безопасности, изложенные в главе СНиП III-А.11-70.

Для передвижения рабочих по поверхности откосов следует применять деревянные переносные трапы и подмости.

Не допускается выгружать элементы решетчатых конструкций на обочину или поверхность откоса «навалом». Элементы должны быть выгружены из транспортных средств с помощью автокрана и уложены в намеченные при разбивочных работах места на поверхности откоса. Подтягивание груза крюком крана запрещается.

Во время подъема элемента запрещается находиться под стрелой крана и в зоне ее поворота. Подходить к элементу для его точной установки на место разрешается только после того, как зазор между нижней поверхностью элемента и местом установки не будет превышать 5 - 10 см.

Запрещается производить планировку щебеночного слоя под блоком упорной призмы, поднятым автокраном. При необходимости исправления щебеночного слоя блок следует поднять на 10 - 15 см от поверхности земли и отвести в сторону.

Нельзя приступать к укрепительным работам на мокрой или мерзлой поверхности откоса.

Для сборки решетчатых конструкций рабочие должны быть снабжены защитной спецодеждой и необходимым инструментом.

При производстве работ следует руководствоваться следующей технической литературой:

«Технические указания по применению сборных решетчатых конструкций для укрепления конусов и откосов земляного полотна», ВСН 181-74, М., Оргтрансстрой, 1974.

«Рекомендации по перевозке, складированию и хранению строительных материалов, изделий и конструкций в строительстве», М., Стройиздат, 1974.

«Правила техники безопасности при строительстве, ремонте и содержании автомобильных дорог», М., «Транспорт», 1969.

«Бетонные и железобетонные конструкции сборные. Правила производства и приемки работ». СНиП III-16-73, М., Стройиздат, 1975.

«Техника безопасности в строительстве». СНиП III-А.11-70, М., Стройиздат, 1970.

«Типовая инструкция по охране труда для рабочих, занятых на погрузочно-разгрузочных работах», изд. 4, М., Оргтрансстрой, 1976.

«Типовая инструкция по охране труда для стропальщика», изд. 3, М., Оргтрансстрой, 1975.

«Инструкция по безопасному ведению работ для машинистов (крановщиков) стреловых самоходных кранов (железнодорожных, автомобильных, гусеничных, пневмоколесных), ЦТ/3171», М., «Транспорт», 1975.

«Типовая инструкция по технике безопасности для дорожных рабочих при строительстве автомобильных дорог», изд. 6. М., Оргтрансстрой, 1976.
