Нормы и
расценки
на новые технологии
в строительстве
(СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА)
Под общей редакцией П.В. Горячкина
ЧАСТЬ I
ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ
И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ
СБОРНИК 30. МОСТЫ И ТРУБЫ
Москва
2004 г.
Авторский коллектив:
П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин
Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004.
Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ.
Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации.
СОДЕРЖАНИЕ
|
Таблица ЭСН 30-08-042 Окраска мостовых металлоконструкций лакокрасочными материалами. 9 Таблица ЭСН 30-08-048 Укрепление поверхности матрацами «Рено». 12 |
ЧАСТЬ I
ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ
НА СТРОИТЕЛЬНЫЕ РАБОТЫ
СБОРНИК 30. МОСТЫ И ТРУБЫ
РАЗДЕЛ 08. РАЗНЫЕ РАБОТЫ
8. ДЕФОРМАЦИОННЫЕ ШВЫ
Таблица ЭСН 30-08-025 Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги
Состав работ:
01. Подготовка изолируемой поверхности. 02. Очистка, окраска битумным лаком и установка водоотводных устройств. 03. Устройство подготовительного слоя из бетона и уход за ним. 04. Грунтовка битумным лаком. 05. Приготовление и разогрев битумной мастики. 06. Устройство гидроизоляции в местах примыкания к водоотводным устройствам и тротуарам. 07. Устройство гидроизоляции проезжей части. 08. Устройство защитного слоя и уход за ним.
Измеритель: 100 м2 изолируемой поверхности
Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги:
30-08-025-5 мостопластом (филизолом) с устройством защитного слоя
30-08-025-6 мостопластом (филизолом) без устройства защитного слоя
30-08-025-7 при изоляции проезжей части, не требующей устройства подготовительного слоя (сточного треугольника) исключать из норм 30-08-025-5, 30-08-025-6
|
Шифр ресурса |
Наименование элемента затрат |
Ед. измер. |
30-08-025-5 |
30-08-025-6 |
30-08-025-7 |
|
1 |
Затраты труда рабочих-строителей |
чел.-ч. |
134,09 |
107,67 |
10,1 |
|
1.1 |
Средний разряд работы |
|
3,4 |
3,6 |
2,7 |
|
2 |
Затраты труда машинистов |
чел.-ч. |
5,92 |
4,68 |
0,36 |
|
3 |
МАШИНЫ И МЕХАНИЗМЫ |
|
|
|
|
|
121011 |
Котлы битумные передвижные 400 л |
маш.-ч. |
1,9 |
1,9 |
- |
|
111301 |
Вибраторы поверхностные |
маш.-ч. |
3,02 |
1,51 |
1,51 |
|
050201 |
Компрессоры передвижные с двигателем внутреннего сгорания 800 кПа (8 ат) 10 м3/мин |
маш.-ч. |
3,33 |
3,33 |
- |
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч. |
0,1 |
0,07 |
- |
|
021141 |
Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т |
маш.-ч. |
0,08 |
0,04 |
- |
|
021243 |
Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) до 16 т |
маш.-ч. |
2,41 |
1,24 |
0,36 |
|
150401 |
Горелки газопламенные |
маш.-ч. |
2,4 |
2,4 |
- |
|
4 |
МАТЕРИАЛЫ |
|
|
|
|
|
(101-2197) |
Мостопласт |
м2 |
137,5 |
137,5 |
- |
|
101-0080 |
Битумы нефтяные строительные для кровельных мастик марки БНМ-75/35 |
т |
0,063 |
0,063 |
- |
|
101-0612 |
Мастика клеящая морозостойкая битумно-масляная МБ-50 |
т |
0,088 |
0,088 |
- |
|
204-9182 |
Сетка сварная из холоднотянутой проволоки 5 мм |
т |
0,32 |
- |
- |
|
401-0208 |
Бетон гидротехнический, класс В 22,5 (М300) |
м3 |
7,14 |
3,06 |
3,06 |
|
101-1786 |
Лак битумный БТ-123 |
т |
0,052 |
0,052 |
- |
|
105-0206 |
Трубки водоотводные чугунные для стока воды на мостах |
т |
0,158 |
0,158 |
- |
|
101-0002 |
Асбест-наполнитель |
т |
0,015 |
0,015 |
- |
|
411-0001 |
Вода |
м3 |
5 |
2,14 |
- |
|
101-0587 |
Масло индустриальное И-20А |
т |
0,011 |
0,011 |
- |
|
101-0792 |
Полотно иглопробивное для дорожного строительства «Дорнит-2» |
10 м2 |
5,71 |
2,86 |
2,86 |
|
101-1745 |
Бензин растворитель |
т |
0,0322 |
0,0322 |
- |
|
101-1299 |
Топливо дизельное из малосернистых нефтей |
т |
0,0194 |
0,0194 |
- |
|
101-9462 |
Пленка полиэтиленовая |
м2 |
78,51 |
39,33 |
39,33 |
|
542-0042 |
Пропан-бутан |
кг |
14,4 |
14,4 |
- |
Единичные расценки
В сметных ценах на 01.01.2000 г.
|
№№ расценок |
Наименование и характеристика строительных работ и конструкций |
Eд. измер. |
Прямые затраты, руб. |
В том числе, руб. |
Затраты труда рабочих строителей чел.-ч |
|||
|
Оплата труда рабочих |
Эксплуатация машин |
Материалы |
||||||
|
(Коды неучтенных материалов) |
Наименование и характеристика неучтенных расценками материалов |
Всего |
В т.ч. оплата труда |
Расход неучтенных материалов |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Табл. 30-08-025 Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги |
||||||||
|
100 м2 изолируемой поверхности |
||||||||
|
|
Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги: |
|
|
|
|
|
|
|
|
30-08-025-5 |
мостопластом (филизолом) с устройством защитного слоя |
100 м2 |
17316,42 |
1544,52 |
548,18 |
83,85 |
15223,72 |
134,09 |
|
(101-2197) |
Мостопласт |
м2 |
|
|
|
|
137,50 |
|
|
30-08-025-6 |
мостопластом (филизолом) без устройства защитного слоя |
100 м2 |
9828,05 |
1269,59 |
433,61 |
64,39 |
8124,85 |
107,67 |
|
(101-2197) |
Мостопласт |
м2 |
|
|
|
|
137,50 |
|
|
30-08-025-7 |
при изоляции проезжей части, не требующей устройства подготовительного слоя (сточного треугольника) исключать из расценок 30-08-025-5, 30-08-025-6 |
100 м2 |
3197,03 |
107,75 |
33,66 |
5,69 |
3055,62 |
10,10 |
УСТРОЙСТВО ДЕФОРМАЦИОННОГО ШВА СИСТЕМЫ «ТОРМА ДЖОЙНТ» В ПРОЕЗЖЕЙ ЧАСТИ АВТОДОРОЖНЫХ МОСТОВЫХ СООРУЖЕНИЙ
Введение
«Торма» представляет собой конструкцию деформационного шва, предназначенную для перекрытия зазора между пролетными строениями, воспринятия и обеспечения прольных и угловых перемещений в надопорных сечениях и над шарнирными соединениями пролетных строений автодорожных мостовых сооружений.
Конструкцию «Торма» применяют на мостовых сооружениях, имеющих перемещения в шве с амплитудой до ± 15 мм, определяемые в соответствии с требованиями СНиП 2.05.03-84.
Конструкция «Торма» разработана английской фирмой «Prismo», защищена британским патентом № 2001379В, европейским патентом № 0000642 (1981 г. «Prismo») и отдельные детали немецким патентом № 3720643 (фирма «Lafrentz» 1990 г.).
Конструкция «Торма» относится к группе закрытых швов, в которых перемещение реализуется за счет деформации материала, перекрывающего деформационный шов.
Конструкция подвижна во всех направлениях, т.е. она обеспечивает продольные, поперечные и вращательные перемещения.
Эксплуатационные достоинства конструкции «Торма» состоят в следующем: обеспечена непрерывность проезжей части, вследствие чего отсутствуют толчки и стук при проезде транспортных средств через деформационный шов; конструкция водонепроницаема; за счет применения материалов для перекрытия деформационного шва, подобных асфальтобетону, не изменяется характер движения через шов; обеспечивается высокий коэффициент сцепления поверхности шва с шиной автомобиля; конструкция шва не требует специального содержания, отличного от содержания покрытий проезжей части; конструкция может быть легко заменена в процессе эксплуатации при возникновении дефектов; при устройстве конструкции шва движение может быть открыто практически сразу после завершения строительных работ.

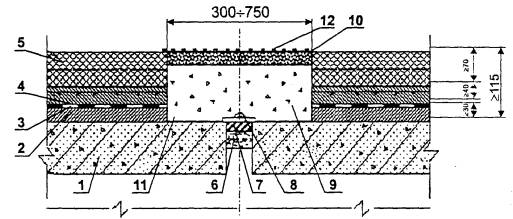

Конструкция «Торма» представлена на рис. 1 в привязке к отечественным мостовым сооружениям с железобетонной плитой проезжей части и в увязке с конструкцией дорожной одежды, регламентированной СНиП 2.05.03-84.
1 - пролетное строение; 2 - выравнивающий слой; 3 - гидроизоляция; 4 - защитный слой; 5 - асфальтобетонное покрытие; 6 - уплотнитель зазора; 7 - герметик; 8 - перекрытие шва; 9 - щебень пролитый полимерно-битумным вяжущим; 10 - смесь полимерно-битумного вяжущего со щебнем (получено в мешалке); 11 - полимерно-битумное вяжущее; 12 - полимерно-битумное
Рис. 1. Конструкция деформационного шва «Торма» (дренаж условно не показан)
В состав конструкции входят: пористый уплотнитель зазора из жаростойкого материала, например - пористого полиуретана, крученый пеньки и т.п.; герметик зазора, в качестве которого применяют вяжущее BJ 200; перекрывающая зазор алюминиевая или стальная полоса с крепежными элементами (гвозди), которые во избежание коррозии должны быть из того же материала, что и перекрывающая полоса; заполнение зазора в дорожной одежде - из смеси одномерного щебня и вяжущего BJ 200; герметизирующий слой из вяжущего BJ 200; мелкий щебень.
Конструкцию «Торма» выполняют выше плиты проезжей части.
В местах окончания гидроизоляции в штрабе предпочтительно устройство дренажного канала с дренажными трубками для отвода воды с гидроизоляции, проникшей через слои дорожной одежды. Дренажные каналы устраивают с обеих сторон штрабы или с одной - с верховой стороны при расположении сооружения на продольном уклоне.
Конструкция «Торма» может быть выполнена как по всей ширине мостового сооружения при тротуарах в уровне проезжей части, так и в пределах ширины проезжей части и на тротуарах при расположении их выше уровня проезда (рис. 2).
Конструкции «Торма» выполняют шириной 300, 500, 750 мм. Конструкции шириной 300 - 400 мм применяют над узлами с шарнирными соединениями; при продольных перемещениях не более ± 5 мм; в продольных деформационных швах.
Конструкции шириной 500 мм являются оптимальными.
Конструкции шириной более 750 мм применять не рекомендуется.

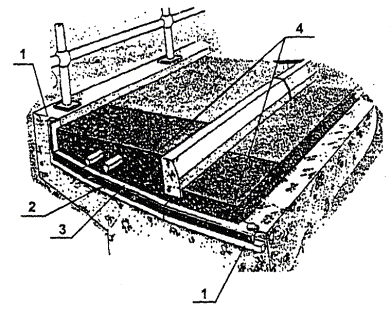

1 - уплотнитель зазора; 2 - герметик; 3 - металлическая полоса; 4 - заполнение битумно-полимерно-щебеночной массой
Рис. 2. Расположение конструкции «Торма» в пределах проезжей части и тротуаров
Конструкции «Торма» применяют минимальной толщиной 70 мм, оптимальная толщина 100 мм. При толщине более 150 мм выполняют несколько конструкций друг над другом. В зоне тротуаров применяют аналогичную конструкцию перекрытия шва. При интенсивном движении пешеходов поверху шва укладывают перекрывающую металлическую полосу.
Максимальный уклон, при котором могут быть применены конструкции «Торма», составляет 40 ‰.
Параметры конструкции «Торма» и ее технические характеристики приведены в табл. 1.
|
Ширина шва, мм |
Толщина шва, мм |
Максимальный продольный уклон, ‰ |
Максимально допустимые перемещения, мм |
|
|
горизонтальные |
вертикальные |
|||
|
750 |
более 100 |
20 |
± 15 |
± 5 |
|
100 |
± 15 |
|||
|
100 - 75 |
± 15 |
|||
|
75 |
± 7,5 |
|||
|
500 |
более 100 |
40 |
± 15 |
± 5 |
|
100 |
± 15 |
|||
|
100 - 75 |
± 15 |
|||
|
75 |
± 7,5 |
|||
|
300 |
более 100 |
40 |
± 5 |
± 1 |
|
100 |
||||
|
100 - 75 |
||||
|
75 |
||||
ТЕХНИЧЕСКАЯ ЧАСТЬ
1. Общие указания
дополнить пунктом:
Нормами табл. 08-033 предусмотрено устройство деформационного шва системы «Терма®Джойнт» шириной 500 мм. Нормами учтено расплавление полимерно-битумного вяжущего (код 101-2159), перемещение материалов вручную в пределах рабочего места на расстояние до 50 м.
Нормами предусмотрена эксплуатация машин, потребляющих электроэнергию от постоянного источника электроснабжения. Применение передвижных источников электроснабжения должно быть обосновано ПОС, затраты на эксплуатацию передвижных электростанций следует учитывать дополнительно.
Нормами не учтено устройство дренажных каналов, затраты на выполнение которых следует учитывать дополнительно согласно проекта.
Таблица ЭСН 30-08-033 Устройство деформационного шва системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений
Состав работ:
01. Нарезка штрабы с разборкой и очисткой от мусора. 02. Изоляция зазора полиуретаном. 03. Прогрев штрабы горячим воздухом установкой с инфракрасной горелкой. 04. Приготовление вяжущего в установке типа «Koher». 05. Герметизация зазора полимерным вяжущим. 06. Изготовление, очистка и установка стальной пластины. 07. Прогрев пластины установкой с инфракрасной горелкой. 08. Приготовление горячего щебня в мешалке с перфорированным барабаном с подогревом газовой горелкой. 09. Проливка щебня вяжущим. 10. Приготовление смеси вяжущего с щебнем и укладка верхнего слоя шва. 11. Устройство герметизирующего слоя полимерным вяжущим. 12. Посыпка щебнем поверхности шва.
Измеритель: 100 м шва
30-08-033-1 Устройство деформационного шва глубиной 200 мм системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений
30-08-033-2 На каждые 20 мм изменения глубины деформационного шва добавлять или исключать к норме 27-06-014-1
|
Шифр ресурса |
Наименование элемента затрат |
Ед. измер. |
30-08-033-1 |
30-08-033-2 |
|
1 |
Затраты труда рабочих-строителей |
чел.-ч. |
745,83 |
53,8 |
|
1.1 |
Средний разряд работы |
|
4,5 |
4,5 |
|
2 |
Затраты труда машинистов |
чел.-ч. |
324,92 |
25,67 |
|
3 |
МАШИНЫ И МЕХАНИЗМЫ |
|
|
|
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч |
15,15 |
1,46 |
|
050102 |
Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин |
маш.-ч |
128,52 |
8,76 |
|
121211 |
Установка мобильная для нарезки швов в асфальтобетонном покрытии |
маш.-ч |
14,59 |
- |
|
121601 |
Машины поливомоечные 6000 л |
маш.-ч |
1,25 |
- |
|
330804 |
Молотки отбойные пневматические |
маш.-ч |
6,28 |
0,63 |
|
392226 |
Установка горячего воздуха типа «Fugen» (инфракрасная горелка) |
маш.-ч |
27,85 |
1,75 |
|
330900 |
Ножницы листовые кривошипные (гильотиновые) |
маш.-ч |
2,78 |
- |
|
331021 |
Станки электрические для резки стержневой арматуры |
маш.-ч |
0,36 |
- |
|
040502 |
Установки для сварки ручной дуговой (постоянного тока) |
маш.-ч |
14,82 |
- |
|
331761 |
Мешалка электрическая с перфорированным барабаном 250 л |
маш.-ч |
63,8 |
6,38 |
|
333402 |
Горелки газовые инжекторные |
маш.-ч |
73,8 |
6,38 |
|
331411 |
Аппараты пескоструйные |
маш.-ч |
20,59 |
- |
|
385012 |
Установки для транспортировки литого асфальтобетона типа «Koher» |
маш.-ч |
153,81 |
15,45 |
|
110808 |
Бетоносмесители передвижные 250 л на других видах строительства (кроме водохозяйственного) |
маш.-ч |
11,6 |
- |
|
122801 |
Виброплита с двигателем внутреннего сгорания |
маш.-ч |
10 |
- |
|
4 |
МАТЕРИАЛЫ |
|
|
|
|
(101-2159) |
Битумно-полимерное вяжущее (THORMAJOINT BINDER BJ 200) |
т |
6,67 |
0,67 |
|
(101-2180) |
Пенополиуретан (THORMAFOAM POLIURETAN) |
м |
100 |
- |
|
(408-0801) |
Щебень одномерный кубовидный габбро-диабазовый (THORMAJOINT SNONE) |
т |
20 |
2 |
|
101-9916 |
Шнур полиэтиленовый |
м |
100 |
- |
|
113-9046 |
Клей эпоксидный |
кг |
2 |
- |
|
408-9040 |
Песок для строительных работ природный |
м3 |
1,5 |
- |
|
101-1129 |
Толстолистовой горячекатаный прокат с обрезными кромками толщиной 9 - 12 мм, улучшенной плоскостности и повышенной точности прокатки из углеродистой стали обыкновенного качества, марки Ст3сп |
т |
1,1 |
- |
|
101-1513 |
Электроды диаметром 4 мм Э42 |
т |
0,0052 |
- |
|
204-0021 |
Горячекатаная арматурная сталь периодического профиля класса A-III диаметром 10 мм |
т |
0,02 |
- |
|
101-1805 |
Гвозди строительные |
т |
0,002 |
- |
|
542-0042 |
Пропан-бутан, смесь техническая |
кг |
554,84 |
38,28 |
|
101-9455 |
Лента с липким слоем |
10 м |
20 |
- |
|
408-0001 |
Щебень из природного камня для строительных работ марка 1400, фракция 5(3) - 10 мм |
м3 |
0,078 |
- |
|
101-1757 |
Ветошь |
кг |
2,5 |
- |
|
411-0001 |
Вода |
м3 |
3,7 |
- |
Единичные расценки
В сметных ценах на 01.01.2000 г.
|
№№ расценок |
Наименование и характеристика строительных работ и конструкций |
Ед. измер. |
Прямые затраты, руб. |
В том числе, руб. |
Затраты труда рабочих строителей чел.-ч |
|||
|
Оплата труда рабочих |
Эксплуатация машин |
Материалы |
||||||
|
(Коды неучтенных материалов) |
Наименование и характеристика неучтенных расценками материалов |
Всего |
В т.ч. оплата труда |
Расход неучтенных материалов |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Табл. 30-08-033 Устройство деформационного шва системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений |
||||||||
|
100 м шва |
||||||||
|
30-08-033-1 |
Устройство деформационного шва глубиной 200 мм системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений |
100 м |
121007,46 |
9536,63 |
101005,87 |
4854,50 |
10464,96 |
745,83 |
|
(101-2159) |
Битумно-полимерное вяжущее (THORMAJOINT BINDER BJ 200) |
т |
|
|
|
|
6,67 |
|
|
(101-2160) |
Пенополиуретан (THORMAFOAM POLIURETAN) |
м |
|
|
|
|
100 |
|
|
(408-0601) |
Щебень одномерный кубовидный габбро-диабазовый (THORMAJOINT SNONE) |
т |
|
|
|
|
20 |
|
|
30-08-033-2 |
На каждые 20 мм изменения глубины деформационного шва добавлять или исключать к расценке 27-06-014-1 |
100 м |
10321,64 |
681,11 |
9418,12 |
396,43 |
222,41 |
53,80 |
|
(101-2159) |
Битумно-полимерное вяжущее (THORMAJOINT BINDER BJ 200) |
т |
|
|
|
|
0,67 |
|
|
(408-0601) |
Щебень одномерный кубовидный габбро-диабазовый (THORMAJOINT SNONE) |
т |
|
|
|
|
2 |
|
10. ОКРАСКА ПРОЛЕТНЫХ СТРОЕНИЙ
Таблица ЭСН 30-08-041 Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами
Состав работ:
01. Пескоструйная очистка поверхности (норма 1). 02. Продувка поверхности сжатым воздухом. 03. Обезжиривание поверхности (норма 2). 04. Приготовление грунтовочного состава. 05. Грунтование стыковых соединений мостовых металлоконструкций.
Измеритель: 100 м2 окрашиваемой поверхности
30-08-041-1 Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами в один слой
30-08-041-2 На каждый последующий слой огрунтовки добавлять к норме 30-08-041-1
|
Шифр ресурса |
Наименование элемента затрат |
Eд. измер. |
30-08-041-1 |
30-08-041-2 |
|
1 |
Затраты труда рабочих-строителей |
чел.-ч. |
126,76 |
11,52 |
|
1.1 |
Средний разряд работы |
|
3,3 |
3,3 |
|
2 |
Затраты труда машинистов |
чел.-ч. |
60,17 |
2,7 |
|
3 |
МАШИНЫ И МЕХАНИЗМЫ |
|
|
|
|
050102 |
Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин |
маш.-ч |
57,19 |
2,67 |
|
021438 |
Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т |
маш.-ч |
1,22 |
0,01 |
|
331411 |
Аппараты пескоструйные |
маш.-ч |
54,52 |
- |
|
030101 |
Автопогрузчики 5 т |
маш.-ч |
1,63 |
- |
|
340102 |
Агрегаты окрасочные высокого давления для окраски поверхностей конструкций мощностью 2 кВт |
маш.-ч |
1,98 |
1,98 |
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч |
0,13 |
0,02 |
|
4 |
МАТЕРИАЛЫ |
|
|
|
|
(101-9732) |
Грунтовка |
т |
П |
П |
|
408-9055 |
Песок кварцевый |
м3 |
4,26 |
- |
|
101-0840 |
Растворители для лакокрасочных материалов Р-5 |
т |
0,00223 |
0,00223 |
|
101-1292 |
Уайт-спирит |
т |
- |
0,00773 |
|
101-1757 |
Ветошь |
кг |
- |
1,18 |
Единичные расценки
В сметных ценах на 01.01.2000 г.
|
№№ расценок |
Наименование и характеристика строительных работ и конструкций |
Ед. измер. |
Прямые затраты, руб. |
В том числе, руб. |
Затраты труда рабочих строителей чел.-ч |
|||
|
Оплата труда рабочих |
Эксплуатация машин |
Материалы |
||||||
|
(Коды неучтенных материалов) |
Наименование и характеристика неучтенных расценками материалов |
Всего |
В т.ч. оплата труда |
Расход неучтенных материалов |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
а |
9 |
|
Табл. 30-08-041 Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами |
||||||||
|
100 м2 окрашиваемой поверхности |
||||||||
|
30-08-041-1 |
Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами в один слой |
100 м2 |
5894,47 |
1455,18 |
3469,09 |
734,84 |
970,20 |
126,76 |
|
(101-9732) |
Грунтовка |
т |
|
|
|
|
П |
|
|
30-08-041-2 |
На каждый последующий слой огрунтовки добавлять к расценке 30-08-041-1 |
100 м2 |
385,77 |
124,76 |
155,20 |
32,75 |
105,81 |
11,52 |
|
(101-9732) |
Грунтовка |
т |
|
|
|
|
П |
|
Таблица ЭСН 30-08-042 Окраска мостовых металлоконструкций лакокрасочными материалами
Состав работ:
01. Пескоструйная очистка мест с поврежденной грунтовкой (норма 1). 02. Продувка поверхности сжатым воздухом. 03. Обезжиривание поверхности. 04. Приготовление грунтовочного состава (норма 1). 05. Грунтование поврежденных мест в два слоя (норма 1). 06. Окраска поверхности металлоконструкций.
Измеритель: 100 м2 окрашиваемой поверхности
30-08-042-1 Окраска мостовых металлоконструкций лакокрасочными материалами в один слой
30-08-042-2 На каждый последующий слой окраски добавлять к норме 30-08-042-1
|
Шифр ресурса |
Наименование элемента затрат |
Ед. измер. |
30-08-042-1 |
30-08-042-2 |
|
1 |
Затраты труда рабочих-строителей |
чел.-ч. |
12,87 |
9,79 |
|
1.1 |
Средний разряд работы |
|
3 |
3 |
|
2 |
Затраты труда машинистов |
чел.-ч. |
4,24 |
2,69 |
|
3 |
МАШИНЫ И МЕХАНИЗМЫ |
|
|
|
|
050102 |
Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин |
маш.-ч |
4,03 |
2,67 |
|
021438 |
Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т |
маш.-ч |
0,06 |
0,01 |
|
331411 |
Аппараты пескоструйные |
маш.-ч |
1,09 |
- |
|
030101 |
Автопогрузчики 5 т |
маш.-ч |
0,03 |
- |
|
340102 |
Агрегаты окрасочные высокого давления для окраски поверхностей конструкций мощностью 2 кВт |
маш.-ч |
1,2 |
1,12 |
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч |
0,12 |
0,01 |
|
4 |
МАТЕРИАЛЫ |
|
|
|
|
(101-9732) |
Грунтовка |
т |
п |
- |
|
(101-9750) |
Лак |
т |
п |
П |
|
408-9055 |
Песок кварцевый |
м3 |
0,09 |
- |
|
101-0840 |
Растворители для лакокрасочных материалов Р-5 |
т |
0,0012 |
0,00116 |
|
101-1292 |
Уайт-спирит |
т |
0,00773 |
0,00773 |
|
101-1757 |
Ветошь |
кг |
1,18 |
1,18 |
|
411-0001 |
Вода |
м3 |
0,3 |
0,3 |
Единичные расценки
В сметных ценах на 01.01.2000 г
|
№№ расценок |
Наименование и характеристика строительных работ и конструкций |
Ед. измер. |
Прямые затраты, руб. |
В том числе, руб. |
Затраты труда рабочих строителей чел.-ч |
||||
|
Оплата труда рабочих |
Эксплуатация машин |
Материалы |
|||||||
|
Всего |
В т.ч. оплата труда |
Расход неучтенных материалов |
|||||||
|
(Коды неучтенных материалов) |
Наименование и характеристика неучтенных расценками материалов |
||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
э |
|
|
Табл. 30-08-042 Окраска мостовых металлоконструкций лакокрасочными материалами |
|||||||||
|
100 мг окрашиваемой поверхности |
|||||||||
|
30-08-042-1 |
Окраска мостовых металлоконструкций лакокрасочными материалами в один слой |
100 м2 |
487,54 |
135,57 |
241,05 |
51,56 |
111,02 |
12,87 |
|
|
(101-9732) |
Грунтовка |
т |
|
|
|
|
П |
|
|
|
(101-9750) |
Лак |
т |
|
|
|
|
П |
|
|
|
30-08-042-2 |
На каждый последующий слой окраски добавлять к расценке 30-08-042-1 |
100 м2 |
342,52 |
102,11 |
149,78 |
32,63 |
90,63 |
9,79 |
|
|
(101-9750) |
Лак |
т |
|
|
|
|
П |
|
|
Таблица ЭСН 30-08-043 Огрунтовка и окраска болтов в стыках мостовых металлоконструкций лакокрасочными материалами
Состав работ:
01. Пескоструйная очистка болтовых стыков (норма 1). 02. Продувка болтовых стыков сжатым воздухом. 03. Приготовление грунтовочного и окрасочного составов. 04. Грунтование болтовых комплектов вручную (нормы 1, 2). 05. Окраска болтовых комплектов вручную (нормы 1, 3).
Измеритель: 1000 комплектов болтов
30-08-043-1 Окраска болтов в стыках мостовых металлоконструкций в один слой с огрунтовкой в два слоя лакокрасочными материалами
30-08-043-2 На каждый последующий слой огрунтовки добавлять к норме 30-08-043-1
30-08-043-3 На каждый последующий слой окраски добавлять к норме 30-08-043-1
|
Шифр ресурса |
Наименование элемента затрат |
Ед. измер. |
30-08-043-1 |
30-08-043-2 |
30-08-043-3 |
|
1 |
Затраты труда рабочих-строителей |
чел.-ч. |
10,36 |
0,77 |
0,78 |
|
1.1 |
Средний разряд работы |
|
3,4 |
3,4 |
3,4 |
|
2 |
Затраты труда машинистов |
чел.-ч. |
4,19 |
0,03 |
0,02 |
|
3 |
МАШИНЫ И МЕХАНИЗМЫ |
|
|
|
|
|
050102 |
Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин |
маш.-ч |
3,88 |
0,02 |
0,02 |
|
021438 |
Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т |
маш.-ч |
0,09 |
0,01 |
- |
|
331411 |
Аппараты пескоструйные |
маш.-ч |
3,54 |
- |
- |
|
030101 |
Автопогрузчики 5 т |
маш.-ч |
0,11 |
- |
- |
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч |
0,11 |
- |
- |
|
4 |
МАТЕРИАЛЫ |
|
|
|
|
|
(101-9732) |
Грунтовка |
т |
П |
П |
- |
|
(101-9750) |
Лак |
т |
п |
- |
П |
|
408-9055 |
Песок кварцевый |
м3 |
0,28 |
- |
- |
|
101-0840 |
Растворители для лакокрасочных материалов Р-5 |
т |
0,00022 |
0,00014 |
0,00007 |
|
411-0001 |
Вода |
м3 |
0,0003 |
- |
0,0002 |
Единичные расценки
В сметных ценах на 01.01.2000 г.
|
№№ расценок |
Наименование и характеристика строительных работ и конструкций |
Ед. измер. |
Прямые затраты, руб. |
В том числе, руб. |
Затраты труда рабочих строителей чел.-ч |
|||
|
Оплата труда рабочих |
Эксплуатация машин |
Материалы |
||||||
|
(Коды неучтенных материалов) |
Наименование и характеристика неучтенных расценками материалов |
Всего |
В т.ч. оплата труда |
Расход неучтенных материалов |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Табл. 30-08-043 Огрунтовка и окраска болтов в стыках мостовых металлоконструкций лакокрасочными материалами |
||||||||
|
1000 комплектов болтов |
||||||||
|
30-08-043-1 |
Окраска болтов в стыках мостовых металлоконструкций в один слой с огрунтовкой в два слоя лакокрасочными материалами |
1000 компл. |
424,95 |
118,20 |
241,89 |
51,12 |
64,86 |
10,36 |
|
(101-9732) |
Грунтовка |
т |
|
|
|
|
П |
|
|
(101-9750) |
Лак |
т |
|
|
|
|
П |
|
|
30-08-043-2 |
На каждый последующий слой огрунтовки добавлять к расценке 30-08-043-1 |
1000 компл. |
12,75 |
8,45 |
2,23 |
0,40 |
2,07 |
0,77 |
|
(101-9732) |
Грунтовка |
т |
|
|
|
|
П |
|
|
30-08-043-3 |
На каждый последующий слой окраски добавлять к расценке 30-08-043-1 |
1000 компл. |
10,66 |
8,56 |
1,06 |
0,24 |
1,04 |
0,78 |
|
(101-9750) |
Лак |
т |
|
|
|
|
П |
|
12. УСТРОЙСТВО ГАБИОННЫХ КОНСТРУКЦИЙ
Техническая часть
Одной из разновидностей габионных конструкций (биоинженерные природоохранные технологии) являются матрацы «Рено».
Матрацами «Рено» укрепляют поверхности для защиты откосов от оползания и размыва ливневыми водами, защиты от размыва паводковыми водами фундаментов опор моста, для облицовки и крепления оголовков водопроницаемых сооружений, каналов, дамб, а также защиты склонов железнодорожных и автодорожных насыпей.
Матрацы «Рено» представляют из себя конструкции размерами 3´2´0,3 м, 3´2´0,23 м, 3´2´0,17 м из природного камня в форме параллелепипеда со значительными поверхностями и малой толщиной, оправленные в крупноячеистую качественно оцинкованную стальную сетку двойного кручения.

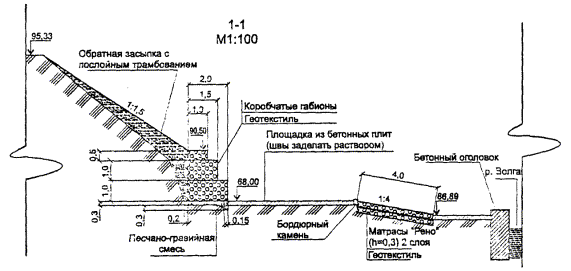

Рис. 3. Габионы
В нормах на укрепление поверхности матрацами «Рено» предусмотрены следующие работы:
- Внутрипостроечный транспорт материалов (погрузка, разгрузка и перевозка на 1 км);
- Планировка и трамбование основания;
- Переноска материалов (пиломатериалы, гвозди, проволока для вязки, сетка в рулонах, геотекстиль, арматура) на расстояние до 50 м;
- Устройство основания под матрацы;
- Устройство фильтра из геотекстиля;
- Устройство подмостей для тележек и людей;
- Резка арматуры для анкеров;
- Установка матрацев;
- Сортировка гранитного щебня, подбор камня по размеру и толщине для выкладки верхней части матрацев;
- Перевозка щебня и песчано-гравийной смеси на ручных тележках и автопогрузчиком на расстояние до 50 м;
- Заполнение конструкций гранитным щебнем;
- Засыпка пазух песчано-гравийной смесью с послойным трамбованием.
В нормах не учтены и следует учитывать дополнительно устройство временных дорог к строительной площадке и ограждений места производства работ.
Таблица ЭСН 30-08-048 Укрепление поверхности матрацами «Рено»
Состав работ:
01. Погрузка, перевозка и выгрузка материалов. 02. Планировка, выравнивание и трамбование поверхности. 03. Устройство основания под матрацы «Рено» из песчано-гравийной смеси с послойным трамбованием. 04. Устройство подмостей. 05. Резка арматуры для анкеров. 06. Сортировка гранитного щебня и подбор камня по размеру и толщине для выкладки верхней части матрацев. 07. Установка матрацев. 08. Устройство фильтра из геотекстиля. 09. Засыпка пазух песчано-гравийной смесью.
Измеритель: 10 м2 поверхности
Укрепление поверхности матрацами «Рено» высотой:
30-08-048-2 0,23 м
30-08-048-3 0,17 м
|
Шифр ресурса |
Наименование элемента затрат |
Eд. измер. |
30-08-048-2 |
30-08-048-3 |
|
1 |
Затраты труда рабочих-строителей |
чел.-ч. |
71,61 |
67,02 |
|
1.1 |
Средний разряд работы |
|
3,2 |
3,2 |
|
2 |
Затраты труда машинистов |
чел.-ч. |
1,79 |
1,72 |
|
3 |
МАШИНЫ И МЕХАНИЗМЫ |
|
|
|
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч. |
0,04 |
0,03 |
|
400052 |
Автомобили-самосвалы грузоподъемностью до 10 т |
маш.-ч. |
0,1 |
0,09 |
|
030101 |
Автопогрузчики 5 т |
маш.-ч. |
0,15 |
0,13 |
|
331601 |
Бензопилы |
маш.-ч. |
0,23 |
0,23 |
|
021141 |
Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т |
маш.-ч. |
0,04 |
0,04 |
|
050102 |
Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин |
маш.-ч. |
1,28 |
1,28 |
|
331101 |
Трамбовки пневматические |
маш.-ч. |
2,56 |
2,56 |
|
121601 |
Машины поливомоечные 6000 л |
маш.-ч. |
0,11 |
0,11 |
|
060247 |
Экскаваторы одноковшовые дизельные на гусеничном ходу при работе на других видах строительства (кроме водохозяйственного) 0,5 м3 |
маш.-ч. |
0,07 |
0,04 |
|
4 |
МАТЕРИАЛЫ |
|
|
|
|
(201-0789) |
Габионные конструкции матрацев «Рено» из оцинкованной сетки из проволоки диаметром 2,7 мм двойного кручения |
т |
0,0423 |
0,0407 |
|
(408-9160) |
Щебень 70 - 120 мм |
м3 |
2,42 |
1,8 |
|
102-0037 |
Пиломатериалы хвойных пород. Брусья необрезные длиной 4 - 6,5 м, все ширины, толщиной 100, 125 мм, III сорта |
м3 |
0,034 |
0,034 |
|
411-0001 |
Вода |
м3 |
0,035 |
0,035 |
|
101-1805 |
Гвозди строительные |
т |
0,0004 |
0,0004 |
|
101-0792 |
Полотно иглопробивное для дорожного строительства «Дорнит-2» |
10 м2 |
1,39 |
1,39 |
|
102-0061 |
Пиломатериалы хвойных пород. Доски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм толщиной 44 мм и более, III сорта |
м3 |
0,091 |
0,091 |
|
101-1989 |
Проволока стальная низкоуглеродистая разного назначения оцинкованная диаметром 2,2 мм |
т |
0,0049 |
0,0047 |
|
408-0200 |
Смесь песчано-гравийная природная |
м3 |
2,19 |
2,19 |
|
204-0012 |
Горячекатаная арматурная сталь периодического профиля класса А-II диаметром 12 мм |
т |
0,0164 |
0,0164 |
Единичные расценки
В сметных ценах на 01.01.2000 г.
|
№№ расценок |
Наименование и характеристика строительных работ и конструкций |
Ед. измер. |
Прямые затраты, руб. |
В том числе, руб. |
Затраты труда рабочих строителей чел.-ч |
||||
|
Оплата труда рабочих |
Эксплуатация машин |
Материалы |
|||||||
|
Всего |
В т.ч. оплата труда |
Расход неучтенных материалов |
|||||||
|
(Коды неучтенных материалов) |
Наименование и характеристика неучтенных расценками материалов |
||||||||
|
1 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
Табл. 30-08-048 Укрепление поверхности матрацами «Рено» |
|||||||||
|
10 м2 поверхности |
|||||||||
|
|
Укрепление поверхности матрацами «Рено» высотой: |
|
|
|
|
|
|
|
|
|
30-08-048-2 |
0,23 м |
10 м2 |
1742,77 |
773,89 |
116,16 |
22,63 |
852,72 |
71,61 |
|
|
(201-0789) |
Габионные конструкции матрацев «Рено» из оцинкованной сетки из проволоки диаметром 2,7 мм двойного кручения |
т |
|
|
|
|
0,0423 |
|
|
|
(408-9160) |
Щебень 70 - 120 мм |
м3 |
|
|
|
|
2,42 |
|
|
|
30-08-048-3 |
0,17 м |
10 м2 |
1684,72 |
724,28 |
109,86 |
21,65 |
850,58 |
67,02 |
|
|
(201-0789) |
Габионные конструкции матрацев «Рено» из оцинкованной сетки из проволоки диаметром 2,7 мм двойного кручения |
т |
|
|
|
|
0,0407 |
|
|
|
(408-9160) |
Щебень 70 - 120 мм |
м3 |
|
|
|
|
1,80 |
|
|
Эксплуатация строительных машин
|
Код |
Наименование |
Ед. изм. |
Цена без НДС, руб |
|
|
сметная стоимость маш.-ч |
в т.ч. оплата труда машинистов |
|||
|
021141 |
Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т |
маш.-ч |
113,73 |
15,80 |
|
021243 |
Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) до 16 т |
маш.-ч |
91,73 |
15,80 |
|
021438 |
Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т |
маш.-ч |
117,26 |
15,80 |
|
030101 |
Автопогрузчики 5 т |
маш.-ч |
66,97 |
12,84 |
|
040502 |
Установки для сварки ручной дуговой (постоянного тока) |
маш.-ч |
9,56 |
- |
|
050102 |
Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин |
маш.-ч |
53,09 |
12,12 |
|
050201 |
Компрессоры передвижные с двигателем внутреннего сгорания 800 кПа (8 ат) 10 м3/мин |
маш.-ч |
78,84 |
13,02 |
|
060247 |
Экскаваторы одноковшовые дизельные на гусеничном ходу при работе на других видах строительства (кроме водохозяйственного) 0,5 м3 |
маш.-ч |
115,48 |
15,80 |
|
110808 |
Бетоносмесители передвижные 250 л на других видах строительства (кроме водохозяйственного) |
маш.-ч |
22,36 |
13,02 |
|
111301 |
Вибраторы поверхностные |
маш.-ч |
0,42 |
- |
|
121011 |
Котлы битумные передвижные 400 л |
маш.-ч |
23,34 |
- |
|
121211 |
Установка мобильная для нарезки швов в асфальтобетонном покрытии |
маш.-ч |
179,00 |
15,80 |
|
121601 |
Машины поливомоечные 6000 л |
маш.-ч |
100,94 |
14,90 |
|
122801 |
Виброплита с двигателем внутреннего сгорания |
маш.-ч |
109,00 |
- |
|
150401 |
Горелки газопламенные |
маш.-ч |
1,25 |
- |
|
330804 |
Молотки отбойные пневматические |
маш.-ч |
1,22 |
- |
|
330900 |
Ножницы листовые кривошипные (гильотиновые) |
маш.-ч |
45,24 |
- |
|
331021 |
Станки электрические для резки стержневой арматуры |
маш.-ч |
8,20 |
- |
|
331101 |
Трамбовки пневматические |
маш.-ч |
1,25 |
- |
|
331411 |
Аппараты пескоструйные |
маш.-ч |
2,95 |
- |
|
331601 |
Бензопилы |
маш.-ч |
1,66 |
- |
|
331761 |
Мешалки электрические с перфорированным барабаном 250 л |
маш.-ч |
3,45 |
- |
|
333402 |
Горелки газовые инжекторные |
маш.-ч |
7,03 |
- |
|
340102 |
Агрегаты окрасочные высокого давления для окраски поверхностей конструкций мощностью 2 кВт |
маш.-ч |
5,51 |
- |
|
385012 |
Установки для транспортировки литого асфальтобетона типа «Koher» |
маш.-ч |
563,00 |
17,70 |
|
392226 |
Установки горячего воздуха типа «Fugen» (инфракрасная горелка) |
маш.-ч |
49,70 |
- |
|
400001 |
Автомобили бортовые грузоподъемностью до 5 т |
маш.-ч |
68,56 |
11,50 |
|
400052 |
Автомобили-самосвалы грузоподъемностью до 10 т |
маш.-ч |
81,00 |
13,56 |
Сметные цены на материальные ресурсы
|
Код |
Наименование |
Ед. изм. |
Цена без НДС, руб. |
|
101-0002 |
Асбест-наполнитель |
т |
4820,00 |
|
101-0080 |
Битумы нефтяные строительные для кровельных мастик марки БНМ-75/35 |
т |
1530,00 |
|
101-0587 |
Масло индустриальное И-20А |
т |
5900,00 |
|
101-0612 |
Мастика клеящая морозостойкая битумно-масляная МБ-50 |
т |
12000,00 |
|
101-0792 |
Полотно иглопробивное для дорожного строительства «Дорнит-2» |
10 м2 |
164,00 |
|
101-0840 |
Растворители для лакокрасочных материалов Р-5 |
т |
14800,00 |
|
101-1129 |
Толстолистовой горячекатаный прокат с обрезными кромками толщиной 9 - 12 мм, улучшенной плоскостности и повышенной точности прокатки из углеродистой стали обыкновенного качества, марки Ст3сп |
т |
5900,00 |
|
101-1292 |
Уайт-спирит |
т |
7740,00 |
|
101-1299 |
Топливо дизельное из малосернистых нефтей |
т |
4290,00 |
|
101-1513 |
Электроды диаметром 4 мм Э42 |
т |
13800,00 |
|
101-1745 |
Бензин растворитель |
т |
5280,00 |
|
101-1757 |
Ветошь |
кг |
11,00 |
|
101-1786 |
Лак битумный БТ-123 |
т |
33910,00 |
|
101-1805 |
Гвозди строительные |
т |
9360,00 |
|
101-1969 |
Проволока стальная низкоуглеродистая разного назначения оцинкованная диаметром 2,2 мм |
т |
10700,00 |
|
101-9455 |
Лента с липким слоем |
10 м |
5,30 |
|
101-9462 |
Пленка полиэтиленовая |
м2 |
10,70 |
|
101-9916 |
Шнур полиэтиленовый |
м |
0,09 |
|
102-0037 |
Пиломатериалы хвойных пород. Брусья необрезные длиной 4 - 6,5 м, все ширины, толщиной 100, 125 мм III сорта |
м3 |
1290,00 |
|
102-0061 |
Пиломатериалы хвойных пород. Доски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм, толщиной 44 мм и более III сорта |
м3 |
1900,00 |
|
102-0206 |
Трубки водоотводные чугунные для стока воды на мостах |
т |
10600,00 |
|
113-9046 |
Клей эпоксидный |
кг |
97,50 |
|
204-0012 |
Горячекатаная арматурная сталь периодического профиля класса А-II диаметром 12 мм |
т |
7160,00 |
|
204-0021 |
Горячекатаная арматурная сталь периодического профиля класса A-III диаметром 10 мм |
т |
7890,00 |
|
204-9182 |
Сетка сварная из холоднотянутой проволоки 5 мм |
т |
10370,00 |
|
401-0208 |
Бетон гидротехнический, класс В 22,5 (М300) |
м3 |
707,76 |
|
408-0001 |
Щебень из природного камня для строительных работ марка 1400, фракция 5 (3) - 10 мм |
м3 |
279,77 |
|
408-0200 |
Смесь песчано-гравийная природная |
м3 |
107,00 |
|
408-9040 |
Песок для строительных работ природный |
м3 |
90,50 |
|
408-9055 |
Песок кварцевый |
м3 |
220,00 |
|
411-0001 |
Вода |
м3 |
2,16 |
|
542-0042 |
Пропан-бутан, смесь техническая |
кг |
5,81 |
