Нормы и расценки
на новые технологии
в строительстве

(СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА)

Под общей редакцией П.В. Горячкина

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ
И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 26. ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ

Москва
2004 г.

Авторский коллектив:

П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин

Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004.

Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ.

Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации.

СОДЕРЖАНИЕ

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ

НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 26. ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ

РАЗДЕЛ 01. ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ

2. ИЗОЛЯЦИЯ ХОЛОДНЫХ ПОВЕРХНОСТЕЙ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ, ХОЛОДИЛЬНИКОВ ТЕПЛОИЗОЛЯЦИОННЫМИ ИЗДЕЛИЯМИ

Таблица ЭСН 26-01-043 Изоляция стен акустическими матами

Измеритель: 100 м²

26-01-043-1             Изоляция стен акустическими матами из ультрасупертонкого стекловолокна толщиной 50 мм в полиэтиленовой пленке

Единичные расценки

В сметных ценах на 01.01.2000 г.

Таблица ЭСН 26-01-044 Полосы из древесноволокнистых плит по периметру полов

Состав работ:

Укладка теплоизоляционных материалов с подгонкой и креплением

Измеритель: 100 м

26-01-044-1             Полосы из древесноволокнистых плит по периметру полов

Единичные расценки

В сметных ценах на 01.01.2000 г.

НАРУЖНАЯ ТЕПЛОИЗОЛЯЦИЯ ЗДАНИЙ С ТОНКОЙ ШТУКАТУРКОЙ ПО УТЕПЛИТЕЛЮ (СИСТЕМЫ С ЖЕСТКИМ ЗАКРЕПЛЕНИЕМ УТЕПЛИТЕЛЯ)

Практически все развитые страны мира в настоящее время используют энергосберегающие технологии и не последнее место в их ряду занимают системы фасадного утепления.

Назначение:

- Повышение теплозащиты ограждающих конструкций зданий при новом строительстве и при реконструкции существующих зданий.

- Экономия энергоресурсов, предназначенных для отопления зданий.

- Расширение возможностей по декоративной отделке внешнего вида фасадов.

- Повышение защитных свойств фасада против неблагоприятных факторов.

- Косвенно решают задачу защиты окружающей среды и снижения проявлений «парникового» эффекта.

Требования к современным системам фасадного утепления:

- Возможность применения на любых типах строительных оснований.

- Высокая стойкость к атмосферным и механическим воздействиям.

- Устойчивость к воздействию UV-излучения.

- Хорошая паропроницаемость всей системы в целом.

- Системная совместимость всех составляющих элементов.

- Широта архитектурных и технологических решений.

- Разнообразие выбора декоративных и отделочных материалов.

- Ремонтопригодность.

- Продолжительный срок службы и эксплуатации.

Госстрой России в настоящее время сертифицировал уже более 15 систем фасадного утепления, как зарубежных, так и отечественных производителей.

Наиболее известны следующие российские системы: «THERMОМАХ» (ООО «Лоритель-Анкер»), «ИЗОТЕХ» (ООО «Изотех»), «ПОЛИДОМ» (ООО «Полидом»), «РАДЕКС» (БелНИИС Минскстройархитектуры, Республика Беларусь), «РУСХЕКК-ТИСС» (ООО «РУСХЕКК»), «СИНТЕКО» (НИИМосстрой, ГУП Центр «Энлаком»), ТЕПЛО-АВАНГАРД (ООО «Авангардстройматериалы»), «ТЕПЛЫЙ ДОМ» (АООТ «Опытный завод сухих смесей»), и др.

Среди западных систем необходимо отметить: «ALLIGATOR» (Германия), «ALSECCO» (Германия), «САРАТЕСТ» (Германия), «CERESIT» (Германия), «DRYVIT SYSTEMS» (США), «ISPO» (Германия), «SENERGY» (США), «TEX-COLOR» (Германия) и др.

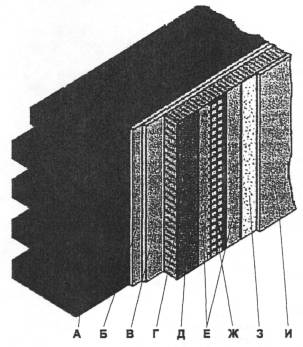

Условные обозначения:

А - несущая стена;

Б - наружная отделка (штукатурка и т.п.), если имеется; Б’ - проникающая грунтовка;

В - специальный минеральный клеевой состав;

Г - специальный фасадный забивной или винтовой дюбель;

Д - плиты утеплителя (базальтовое волокно или пенополистирол);

Е - базовый слой из клеевого минерального состава;

Ж - щелочестойкая сетка из стекловолокна;

З - акрилатная грунтовка с кварцевым песком (кварцевая грунтовка);

И - декоративная фасадная штукатурка.

Перед началом монтажа систем теплоизоляции необходимо убедиться в завершении всех внутренних «мокрых» процессов (особенно это касается штукатурных работ и производства цементной стяжки).

Ограждающая конструкция и внутренняя штукатурка должны просохнуть до такой степени, что бы стало невозможным чрезмерное накопление влаги в стенах. Внешняя часть стены должна быть на ощупь сухой.

Фундамент должен быть отделен от «конструктива» горизонтальной гидроизоляцией, предотвращающей капиллярный подъем влаги в систему теплоизоляции.

На время монтажа необходимо принять меры по предотвращению попадания воды на систему и внутрь системы.

Все материалы необходимо хранить в сухом складском помещении.

Минимальная суточная температура воздуха в период монтажа системы не должна быть ниже +5 °С.

Наилучшее качество может быть достигнуто при выполнении работ под защитным покрытием, расположенном на строительных лесах и ограждающих рабочую зону от дождя и солнечных лучей.

Монтаж рекомендуется производить:

- после завершения внутренних отделочных работ;

- после монтажа кровли;

- после монтажа оконных и дверных блоков.

Техническая часть

1. Общие указания

1.1. Элементные сметные нормы на наружную теплоизоляцию зданий с тонкой штукатуркой по утеплителю (системы с жестким закреплением утеплителя) разработаны в соответствии с СП 12-101-98 «Технические правила производства наружной теплоизоляции зданий с тонкой штукатуркой по утеплителю» (Госстрой России от 19.03.98 № БЕ-19-8/14).

Нормы распространяются на устройство теплоизоляционного покрытия наружных ограждающих конструкций жилых и общественных зданий, выполненных из следующих материалов: бетона (монолитный, сборные панели), кирпича (со штукатуркой или без штукатурки), стеновых блоков (со штукатуркой или без штукатурки).

В качестве системы-представителя принята фасадная теплоизоляционная система THERMOMAX (Техническое свидетельство Госстроя России № ТС-07-0680-03).

1.2. Нормы предусматривают выполнение работ с готовых инвентарных лесов на высоте до 30 м. При производстве работ на высоте свыше 30 м к нормам затрат труда следует применять следующие коэффициенты в зависимости от высоты:

до 50 м - 1,12

до 60 м - 1,20

свыше 60 м - 1,30.

В случае необходимости устройства лесов специально для теплоизоляции фасадов, обоснованной в проекте строительства объекта, расход ресурсов на эти цели следует определять по нормам Сборника ГЭСН-2001-08 «Конструкции из кирпича и блоков».

Поправочные коэффициенты, предусмотренные п. 1.22 Технической части Сборника ГЭСН-2001-26 «Теплоизоляционные работы» на нормы табл. 26-01-045 не распространяются.

1.3. Нормами предусмотрена теплоизоляция простых наружных стен и стен средней сложности при площади занимаемой архитектурными деталями не более 30 % площади стены. При теплоизоляции сложных фасадов (при площади занимаемой архитектурными деталями более 30 % площади стены) к нормам затрат труда рабочих-строителей применяется повышающий коэффициент п. 3.1 Технической части.

1.4. Конкретные марки теплоизоляционных материалов следует принимать по проектным данным. Материалы и конструкции в нормах усреднены и приняты по наиболее применяемым в настоящее время. В случае применения материалов и конструкций (клеевые составы, грунтовки, фасадные штукатурки, профили, дюбеля), отличные по маркам от учтенных в нормах, нормы таблицы ЭСН не корректируются, за исключением случаев разработки индивидуальных норм по согласованию с заказчиком.

1.5. При утеплении фасадов ремонтируемых и реконструируемых зданий в составе подготовительных работ могут проводиться:

- ремонт поверхности стен;

- демонтаж газовых и водосточных труб, а также иных деталей, мешающих проведению работ;

- удаление высолов, грибков, плесени с помощью специальных составов;

- удлинение кронштейнов крепления водостоков, громоотводов, наружных осветительных приборов и т.д.;

- пескоструйная обработка;

- промывка водой с помощью агрегатов высокого давления и просушка.

Затраты на эти цели определяются по нормам ГЭСНр-2001 на ремонтно-строительные работы.

1.6. Грунтование и окраска защитно-декоративного слоя (фасадной штукатурки) определяется по нормам Сборника ГЭСН-2001-15 «Отделочные работы» и ГЭСН-2001-13 «Защита строительных конструкций и оборудования от коррозии».

2. Правила исчисления объемов работ

2.1. Площадь изолируемой поверхности стен надлежит исчислять за вычетом проемов по наружному обводу коробок. При наличии в проеме двух коробок площадь проема исчислять по обводу наружной коробки.

2.2. Площадь изолируемых архитектурных деталей (пилястры, полуколонны, карнизы, парапеты, эркеры, лоджии, пояски и т.п.) следует включать в общую площадь изолируемой поверхности стен.

3. Коэффициенты к нормам

Таблица ЭСН 26-01-045 Наружная теплоизоляция зданий с тонкой штукатуркой по утеплителю

Состав работ:

01. Осмотр и подготовка основания (механическая очистка строительного основания от остатков раствора; заделка локальных повреждений и трещин, выравнивание отдельных мест известково-цементным раствором). 02. Огрунтовка основания проникающей грунтовкой для устранения неплотности поверхности стен. 03. Монтаж утеплителя (с перевязкой) на клеевой состав с его приготовлением. 04. Механическое закрепление утеплителя фасадными пластмассовыми дюбелями «тарельчатого типа» с металлическим стержнем¹⁾. 05. Уплотнение примыканий изоляционных плит к деревянным, металлическим и другим конструкциям на фасаде с помощью монтажной пены. 06. Установка дополнительных защитных элементов на внешние углы здания, а также усиление ребер дверных и оконных откосов перфорированными алюминиевыми или стальными (из оцинкованной стали) уголками (профилями). 07. Устройство армированного (базового) слоя на клеевом минеральном составе (нанесение клеевого состава, армирование сеткой из стекловолокна и грунтование). 08. Нанесение защитно-декоративного слоя (фасадной штукатурки).

Нормами учтены мелкие и вспомогательные операции: сверление отверстий; приготовление составов; приклеивание косых вставок из армирующей сетки на углы оконных и дверных проемов на фасаде; заделка мест крепления лесов к стене и т.п.

¹⁾ В зависимости от принятой технологической последовательности дюбелирование утеплителя может производится до укладки арматурной сетки или после. Вместо пластмассовых дюбелей «тарельчатого типа» с металлическим стержнем могут применяться распорные дюбели-втулки или полиамидные дюбели. Указанные варианты не влияют на показатели приводимых ниже норм.

Измеритель: 100 м² изолируемой поверхности наружных стен (за вычетом проемов)

Наружная теплоизоляция зданий с тонкой штукатуркой по утеплителю

26-01-045-01           толщиной плит до 50 мм

26-01-045-02           толщиной плит до 80 мм

26-01-045-03           толщиной плит до 100 мм

26-01-045-04           толщиной плит до 120 мм

26-01-045-05           толщиной плит до 150 мм

²⁾ Расход дюбелей усреднен исходя из количества на 1 м. кв поверхности теплоизоляционного материала:

Единичные расценки

В сметных ценах на 01.01.2000 г.

ТЕПЛОИЗОЛЯЦИЯ ПЕРЕКРЫТИЙ И ВНУТРЕННИХ СТЕН ПОДВАЛА

Техническая часть

Нормы таблицы 26-01-046 предусматривают устройство теплоизоляции плит перекрытия и внутренних стен подвала как для зданий из сборных железобетонных панелей (керамзитобетонных), так и для зданий с кирпичными стенами.

В качестве материала для теплоизоляции стен и перекрытий применяются плиты минераловатные на синтетическом связующем, пенополистирольные, стекловолокнистые материалы (ISOVER, URSA).

Толщина слоя теплоизоляции определяется в зависимости от материала стен в соответствии с проектом.

Теплоизоляционные плиты крепятся к стенам и плитам перекрытия подвала стальной оцинкованной сеткой с помощью анкеров. Сетки защищаются слоем штукатурки толщиной 20 мм.

Таблица ЭСН 26-01-046 Устройство теплоизоляции перекрытий и внутренних стен подвала

Состав работ:

01. Подготовка изолируемой поверхности. 02. Установка анкеров в перекрытия (нормы 5, 6) или во внутреннюю стену подвала (нормы 7, 8) со сверлением отверстий. 03. Распиловка плит 04. Укладка теплоизоляционных плит «насухо» в 2 слоя с подгонкой по месту по перекрытию на уровне пола 1-го этажа (нормы 1 - 4). 05. Установка утеплителя и металлической сетки с креплением к анкерам гайками и шайбами (нормы 5 - 8). 06. Установка и крепление стальных полос (нормы 7, 8). 07. Оштукатуривание по сетке поверхности перекрытия (нормы 5, 6) или поверхности стен (нормы 7, 8).

Измеритель: 100 м² утепляемой поверхности

Устройство теплоизоляции перекрытия на уровне пола 1-го этажа при толщине утеплителя:

26-01-046-1             140 мм

26-01-046-2             120 мм

26-01-046-3             100 мм

26-01-046-4             80 мм

Устройство теплоизоляции перекрытия над подвалом снизу при толщине утеплителя:

26-01-046-5             70 мм

26-01-046-6             60 мм

Устройство теплоизоляции внутренней стены подвала при толщине утеплителя:

26-01-046-7             70 мм

26-01-046-8             60 мм

Продолжение таблицы

Единичные расценки

В сметных ценах на 01.01.2000 г.

3. КАРКАСЫ И ОТДЕЛКА ИЗОЛЯЦИИ

Таблица ЭСН 26-01-053 Покрытие поверхности изоляции плоских и криволинейных поверхностей листами и плитами асбестоцементными

Состав работ:

Установка и крепление плит

Измеритель: 100 м²

Покрытие поверхности изоляции плоских и криволинейных поверхностей:

26-01-053-3             листами и плитами асбестоцементными

Единичные расценки

В сметных ценах на 01.01.2000 г.
