ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ при МОСГОРИСПОЛКОМЕ МОСОРГСТРОЙ ТЕХНОЛОГИЧЕСКАЯ

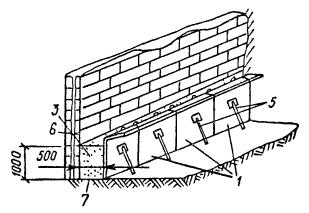

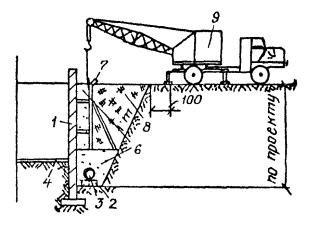

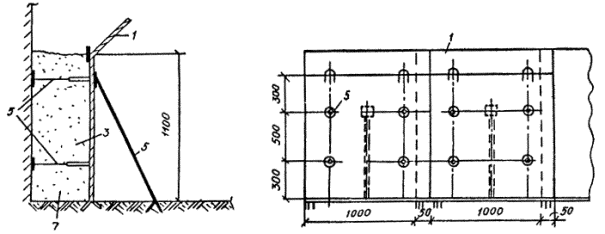

КАРТА Арх. № 9017 МОСКВА - 1984 Технологическая карта разработана проектно-технологическим и средств малой механизации отделом (№ 5) треста Мосоргстрой (А.Н. Абрамович, А.П. Смирнов, Ю.П. Чевордаев) и согласована с Управлением подготовки производства Главмосстроя. Технологическая карта рекомендована к внедрению в строительное производство. СОДЕРЖАНИЕ 1. Область применения1.1. Технологическая карта составлена на устройство дренажей с вертикальной дренирующей стенкой из песка для защиты зданий и сооружений от грунтовых вод на строительных объектах Главмосстроя. 1.2. В состав работ, рассматриваемых картой, входят: устройство основания; прокладка трубофильтров с присыпкой их песком; устройство вертикальной песчаной стенки у стены здания (сооружения); обратная засыпка траншеи грунтом. 1.3. Технологическая карта предназначена для составления проектов производства работ (ППР) и имеет цель обучить (ознакомить) рабочих и инженерно-технических работников правилам производства работ. 1.4. При привязке Технологической карты к конкретному объекту и условиям строительства уточняют схемы производства работ, объемы работ, калькуляцию затрат труда, средства механизации и приспособления. 2. Конструктивная схема дренажа2.1. Дренаж (лист 1) устраивается в глинистых, суглинистых, супесчаных и песчаных грунтах с коэффициентом фильтрации (Кф) менее 5 м/сутки. 2.2. Дренаж состоит из: керамзитобетонного трубофильтра, уложенного на естественное (искусственное) основание по слою песка и засыпанного песком на 30 см выше пола подвала или 50 см над верхом трубофильтра; вертикальной дренирующей стенки у стены здания (по высоте) из песка толщиной до 50 см. Песок для устройства вертикальной стенки и засыпки трубофильтра должен иметь Кф не менее 5 м/сутки. 3. Организация и технология строительного процесса3.1. К началу работ по устройству дренажа следует: выполнить геодезическую разбивку осей дренажа; выполнить земляные работы; принять меры по сохранению вскрытых действующих подземных сетей; доставить на стройплощадку колодцы, трубофильтры, песок, щиты-опалубки, механизмы. 3.2. Земляные работы должны быть выполнены одновременно с котлованом здания (сооружения) и соответствовать требованиям глав СНиП III-8-76 «Земляные сооружения», СНиП III-4-80 «Техника безопасности в строительстве». 3.3. Трубофильтры укладывают в траншею на подстилающий слой песка Кф не менее 5 м/сутки. Толщина подстилающего слоя в супесчаных, суглинистых и глинистых грунтах должна быть не менее 15 см с Кф не менее 5 м/сутки и с коэффициентом уплотнения не менее 0,98. 3.4. В песчаных грунтах трубофильтры укладывают на выровненное и уплотненное дно траншеи без устройства подстилающего слоя. 3.5. В плывунах, кроме песчаного подстилающего слоя, следует устраивать подготовку из щебня или гравия (толщина слоя 5 - 10 см), втрамбованного в грунт. 3.6. Каждый трубофильтр перед опусканием в траншею должен быть тщательно осмотрен и очищен от грунта, льда и снега, а в случае загрязнения поверхности трубофильтра глинистыми грунтами - промыт струей воды. Околы, раковины и другие дефекты на фальцах должны быть заделаны цементным раствором в момент укладки трубофильтров в траншею и заделки стыков. 3.7. Трубофильтры следует укладывать снизу вверх по уклону пазом вперед. При этом гребень фальца следующего трубофильтра вставляется в паз ранее уложенного. 3.8. Соединение трубофильтров производят встык с обмазкой цементно-песчаным раствором (состав 1 : 3) верхней и боковых граней стыка или оберткой его клеящими лентами (см. проект), предназначенными для этих целей. При заделке цементно-песчаным раствором стыковое соединение предварительно смачивают водой. 3.9. Зазоры в стыковых соединениях между трубофильтрами и колодцами необходимо тщательно заделывать цементно-песчаным раствором составом 1 : 3. 3.10. Работы по укладке и засыпке песком трубофильтров должны выполняться в соответствии с требованиями, изложенными в ВСН 40-69 «Указания на строительство дренажа из керамзитобетонных и керамзитостеклянных трубофильтров» и в настоящей технологической карте. 3.11. Засыпка песком трубофильтров выполняется экскаватором-планировщиком с разравниванием песка вручную и уплотнением его электротрамбовками, а вблизи и под трубофильтром - вручную, при этом должна быть обеспечена сохранность стыков. 3.12. По окончании укладки трубофильтров и засыпки их песком работы выполняются в следующей технологической последовательности: устанавливают щиты-опалубки 1-го ряда; засыпают пазухи траншеи (между щитом и откосом) грунтом на высоту 100 см в уплотненном состоянии; выполняют вертикальную песчаную стенку у стены здания высотой 100 см (в уплотненном состоянии); демонтируют щиты-опалубки с помощью крана. Далее работы по устройству 2-го и последующих рядов (по высоте) выполняются в той же последовательности. 3.13. Щиты-опалубки (листы 2, 3, 4) устанавливают на одну захватку (интервал), закрепляя их за грунт основанием и фиксатором-распором (со стороны откоса), устанавливают фиксаторы-распоры, закрепленные на щите-опалубке в распор к стене здания. Второй (от начала) и последующие щиты устанавливают внахлестку при заходе одного щита за другой не менее 50 мм. Для предохранения щитов (особенно в зимнее время) от сцепления и смерзания с грунтом необходимо наносить на них смазку. 3.14. Засыпку грунтом пазух траншеи между щитами-опалубками и откосом траншеи производят экскаватором-планировщиком или бульдозером, не нарушая при этом устойчивости щитов. Высота засыпки одного ряда должна соответствовать 100 см в уплотненном состоянии. 3.15. Засыпку песка между щитом-опалубкой и стеной здания выполняют краном (согласно ППР) с помощью контейнера для сыпучих материалов на высоту 100 см в уплотненном состоянии. 3.16. Качество песка, применяемого для устройства дренажа, должно быть подтверждено паспортом, при этом на месте строительства должна быть исключена возможность засорения песка. 3.17. Демонтаж щитов опалубки (листы 5, 6, 7, 8) выполняется с помощью крана за монтажные петли щита. Подъем щита выполняется по операциям: стропуется щит и натягиваются ветви стропа; проверяется надежность строповки, после чего начинается подъем. Подъем выполняется медленно без рывков, с обязательным контролем стропальщика и крановщика. 3.18. Засыпка траншеи (пазух котлована) разжиженным грунтом не допускается. 3.19. Работы по устройству дренажа с вертикальной дренирующей стенкой из песка у стены здания (сооружения) производятся составом звена, приведенным в графике производства работ (приложение 1). Калькуляция трудовых затрат приведена в приложении 2. Операционный контроль качества работ выполняется в соответствии с указаниями ВСН-40-69 и схемой операционного контроля (приложение 3). 3.20. При производстве работ необходимо строго соблюдать требования СНиП III-4-80 «Техника безопасности в строительстве», «Инструкции по технике безопасности для рабочих, выполняющих работы «нулевого цикла» и «Инструкции по технике безопасности для рабочих, выполняющих общестроительные работы», разработанных Техническим управлением Главмосстроя (1982). 4. Технико-экономические показатели4.1. Устройство дренажа с вертикальной дренирующей стенкой у стены здания (сооружения) из песка и применение специальной технологии производства работ позволяют: снизить себестоимость строительства дренажей до 35 %; уменьшить объем автоперевозок на 30 - 35 %; значительно снизить затраты труда по сравнению с прокладываемыми в настоящее время дренажами, разработанными управлением Моспроекта-1 и др. Сравнение объемов материалов при прокладке дренажей на 1 м приведены в приложении 4. Сравнение стоимостей прокладки дренажей на 1 м приведены в приложении 5. 4.2. Технико-экономические показатели на 100 м дренажа: Затраты труда, чел.-дн. - 18,54 Затраты машин, маш.-см. - 4,48 Стоимость затрат труда, руб. - 86,24 5. Материально-технические ресурсыПотребность в основных материалах (на 100 м дренажа)
Потребность в основных машинах

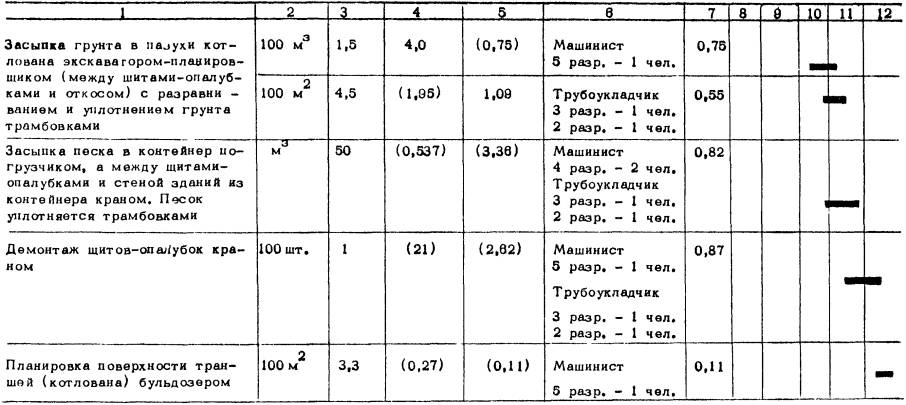

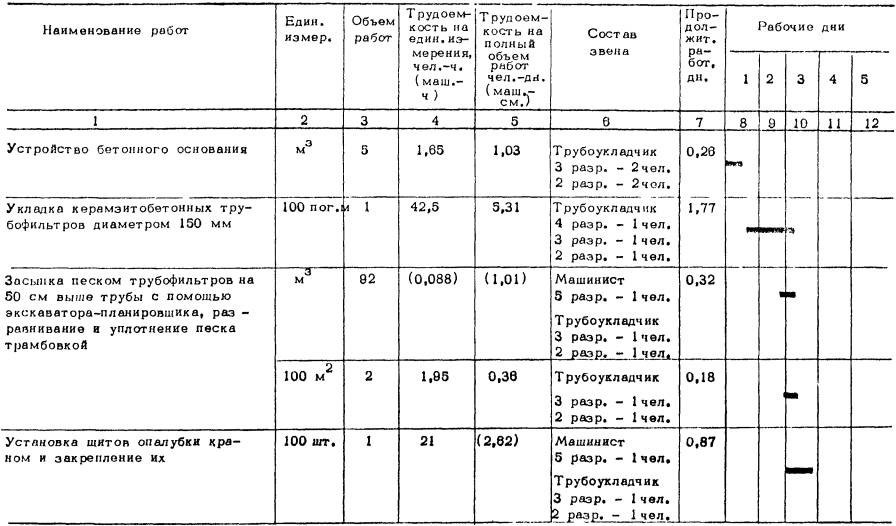

Приложение 1График производства работ (на 100 м дренажа)
Приложение 2Калькуляция трудовых затрат (на 100 м дренажа)
Приложение 3Схема операционного контроля качества работ
Приложение 4Сравнение объемов материалов при прокладке дренажей на 1 м
Продолжение приложения 4
Приложение 5Сравнение стоимостей прокладки дренажей на 1 м
Продолжение приложения 5

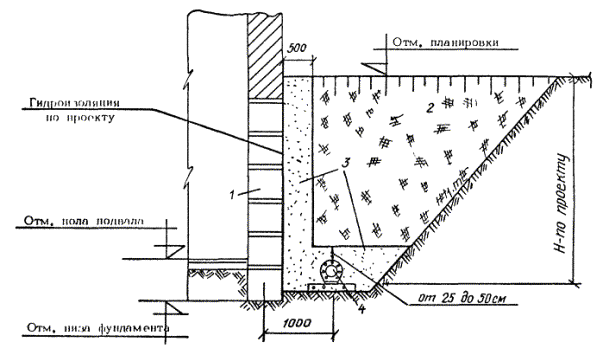

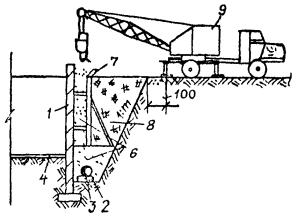

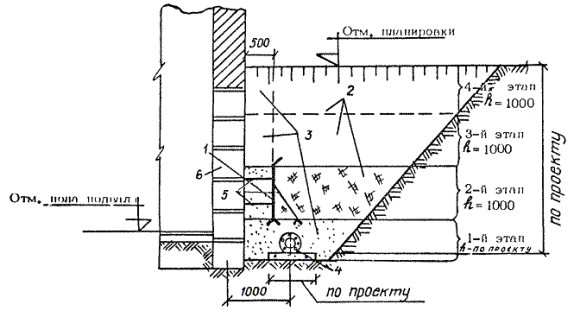

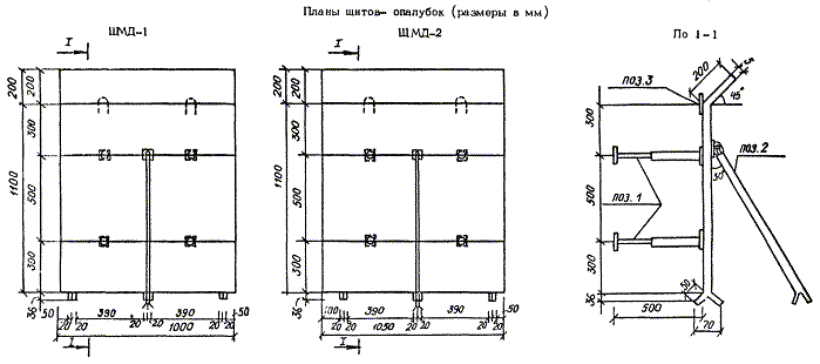

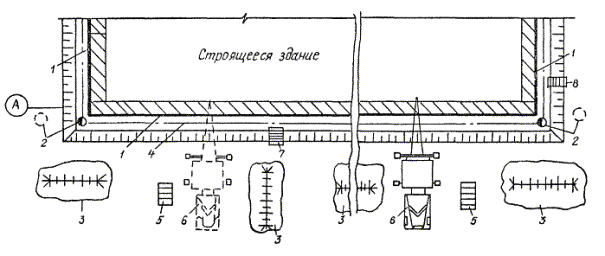

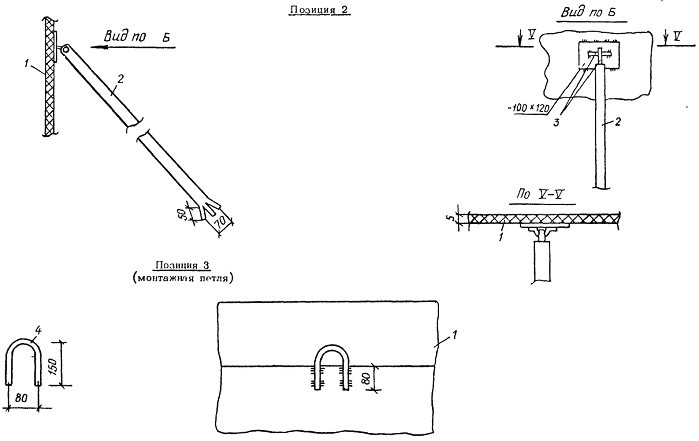

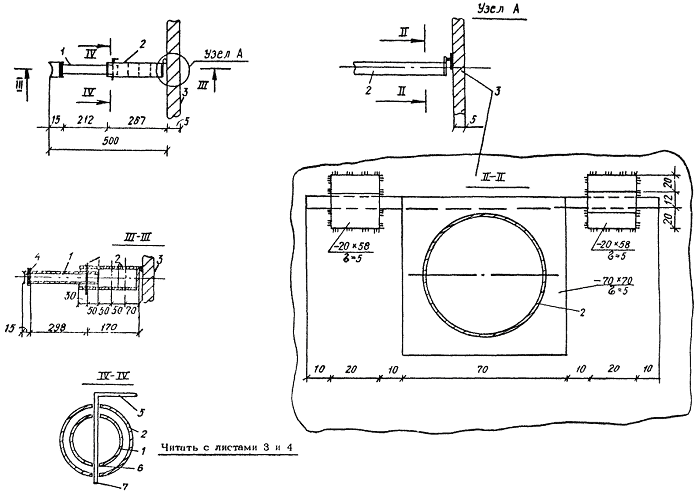

Примечание. Расчеты стоимости дренажей по схемам 1, 2, 3 приняты по альбому НМ-34-80 Моспроекта-1. Лист 1СХЕМА ДРЕНАЖА ИЗ КЕРАМЗИТОБЕТОННЫХ ТРУБ С ДРЕНИРУЮЩЕЙ СТЕНКОЙ ИЗ ПЕСКА У СТЕНЫ ЗДАНИЯУсловные обозначения: 1 - стена здания; 2 - местный грунт; 3 - песок с Кф ³ 5 м/сутки; 4 - трубофильтр Примечания: 1. Гидроизоляция стен здания (сооружения) обязательна. 2. Трубофильтр засыпается песком на 30 см выше пола подвала или на 50 см над верхом трубопровода. Лист 2КОНСТРУКТИВНАЯ СХЕМА МЕТАЛЛИЧЕСКОГО ЩИТА-ОПАЛУБКИ(позиция 1)Условные обозначения: 1 - труба Ø 40 мм; l = 298 мм; 2 - труба Ø 50 мм, l = 250 мм; 3 - щит-опалубка; 4 - резиновая прокладка; 5 - фиксатор; 6 - 4 отверстия Ø 12 мм; 7 - арматура Ø 10 мм, l =70 мм Лист 3КОНСТРУКТИВНАЯ СХЕМА МЕТАЛЛИЧЕСКОГО ЩИТА-ОПАЛУБКИУсловные обозначения: 1 - щит-опалубка; 2 - труба Ø 50 мм, l = 1100; 3 - 2 арматуры Ø 12, l = 100´2; 4 - арматура Ø 12, l = 415. Примечания: 1. Сварку производить электродами Э-42. 2. Щиты-опалубки могут быть комбинированными. Лист 4КОНСТРУКТИВНАЯ СХЕМА МЕТАЛЛИЧЕСКОГО ЩИТА-ОПАЛУБКИЛист 5СХЕМА ОРГАНИЗАЦИИ РАБОТ ПРИ УСТРОЙСТВЕ ДРЕНАЖАУсловные обозначения: 1 - песчаная вертикальная стенка у стены здания; 2 - место складирования и установки в проектное положение дренажных колодцев; 3 - место складирования песка (грунта); 4 - ось дренажа; 5 - место складирования трубофильтров; 6 - места стоянок крана; 7 - переносная лестница Примечание. Расстояния, установленные для перемещения, стоянки и работы машин вблизи выемок (котлованов, траншей и др.), следует принимать по табл. 3 СНиП III-4-80. Лист 6СХЕМА ПОСЛЕДОВАТЕЛЬНОСТИ РАБОТ ПО УСТРОЙСТВУ ДРЕНАЖА1. Устройство основания и укладка трубофильтра 2. Засыпка трубофильтра песком 3. Установка щитов-опалубок 4. Засыпка грунта между щитом-опалубкой и откосом 5. Устройство песчаной стены 6. Демонтаж щита-опалубки Условны обозначения: 1 - стена здания; 2 - бетонное основание; 3 - трубофильтр; 4 - пол подвала; 5 - экскаватор-планировщик; 6 - песок; 7 - щит-опалубка, 8 - грунт; 9 - автокран; 10 - бульдозер Примечание. Уплотнение песка (грунта) производится в процессе засыпки Лист 7СХЕМА ПОСЛЕДОВАТЕЛЬНОСТИ РАБОТ ПО УСТАНОВКЕ ЩИТОВ-ОПАЛУБОКСхема сопряжения щитов-опалубок при их установке Условные обозначения: 1 - металлический щит-опалубка; 2 - местный грунт; 3 - песок с Кф ³ 5 м/сутки; 4 - дренаж; 5 - фиксаторы для закрепления щитов-опалубок; 6 - стена здания (сооружения); 7 - основание из песка Лист 8СХЕМА ПОСЛЕДОВАТЕЛЬНОСТИ РАБОТ ПРИ УСТРОЙСТВЕ ДРЕНАЖА С ВЕРТИКАЛЬНОЙ СТЕНКОЙ ИЗ ПЕСКА И ПРИ ОБРАТНОЙ ЗАСЫПКЕ ТРАНШЕИ(пазухи котлована) Условные обозначения: 1 - стена здания; 2 - местный грунт; 3 - вертикальная стена из песка; 4 - металлический щит-опалубка; 5 - песок; 6 - трубофильтр; 7 - дренаж; 8 - экскаватор-планировщик; 8 - место стоянки экскаватора; 10 – автомашина | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
