КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-4.11-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УСТАНОВКА КОЛОНН ЦОКОЛЬНОГО ЭТАЖА |
|
|
|
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04 |
||
|
Взамен КТ-4.1-4.11-73 |
|
* 300600, г. Тула, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при установке железобетонных колонн массой 2 т в стаканы фундаментов с применением полуавтоматического захвата конструкции ПИ Промстальконструкция.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, колонн |
8,70 |
2,42 |
|
Затраты труда на одну колонну, чел.-ч |
0,92 |
3,30 |
Примечания. 1. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).
2. При использовании обычного двухветвевого стропа затраты труда на установку одной колонны увеличиваются до 0,95 чел.-ч, а выработка уменьшается до 8,4 колонны на 1 чел.-день.
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения полуавтоматического захвата и сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на два человека.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: закончить устройство фундаментов и выверить их положение в плане; вынести на фундаменты основные разбивочные оси и отметки; доставить в зону монтажа приспособления, инвентарь и расположить их на рабочем месте.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
монтажник конструкций II " (М3) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Захват полуавтоматический |
Чертеж 5627 Т-2, ПИ Промстальконструкция* |
1 |
|
Лопата |
ГОСТ 3620-63 |
1 |
|
Метр стальной складной |
ГОСТ 7253-54 |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Кельма |
ГОСТ 9533-71 |
1 |
|
Кисть мочальная |
- |
1 |
|
Ведро |
- |
1 |
|
Клин стальной |
Чертеж треста Киеворгтехстрой** |
8 |
|
Кувалда |
ГОСТ 11402-65 |
2 |
|
Ящик для инструментов |
|
1 |
|
Ящик для раствора объемом 0,35 м3 |
РЧ-72-209-001 ГОСИНТИ*** |
1 |
* 125080, Москва, А-80, Волоколамское шоссе, 1.
** г. Киев-7, ул. Челюскинцев, 13.
*** Москва-Центр, проезд Серова, 5.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по установке колонн выполняют в следующем порядке: очищают дно стакана фундамента и укладывают на него выравнивающий слой бетонной смеси; наносят на колонну осевые риски; стропят и подают колонну к месту установки; устанавливают колонну, выверяют, крепят и расстроповывают ее.
4.2. Стыки замоноличивает звено бетонщиков, входящее в состав бригады монтажников.
После затвердения бетона бетонщики выбивают клинья временного крепления и заделывают отверстия бетонной смесью.

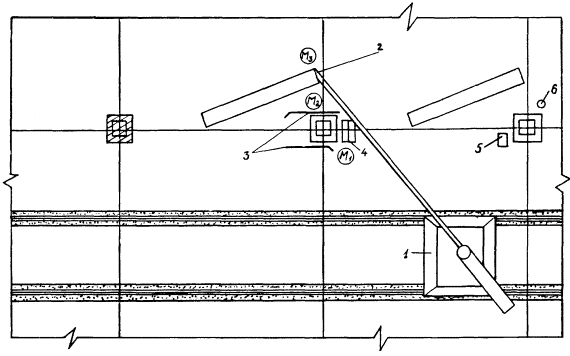

4.3. Организация рабочего места
1 - башенный кран; 2 - устанавливаемая колонна; 3 - ломы; 4 - ящик с инструментами; 5 - ящик с бетонной смесью; 6 - ведро с водой

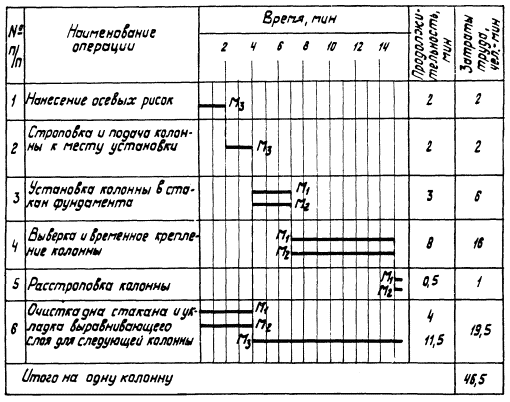

4.4. График трудового процесса
4.5. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
НАНЕСЕНИЕ ОСЕВЫХ РИСОК; 2 мин; М3; метр Монтажник М3 осматривает колонну, проверяя пригодность ее к монтажу. Затем, отмерив 50 см от низа колонны, он наносит на две ее смежные плоскости осевые риски
|
|
2 |
СТРОПОВКА И ПОДАЧА КОЛОННЫ К МЕСТУ УСТАНОВКИ; 2 мин; М3; полуавтоматический захват Монтажник М3 принимает захват, поданный машинистом крана, и стропит колонну, продевая стальной штырь через отверстия в оголовке колонны и щеках захвата. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние. По его команде машинист крана плавно поднимает колонну и подает ее к месту установки
|
|
3 |
УСТАНОВКА КОЛОННЫ В СТАКАН ФУНДАМЕНТА; 3 мин; М1, М2; полуавтоматический захват Монтажники М1 и М2 принимают колонну на расстоянии 30 см от верха фундамента. По команде монтажника М2 машинист крана опускает колонну в стакан фундамента, а монтажники совмещают риски колонны с осевыми рисками на стакане фундамента |
|
4 |

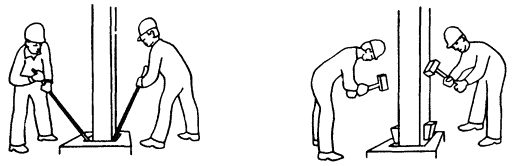

ВЫВЕРКА И ВРЕМЕННОЕ КРЕПЛЕНИЕ КОЛОННЫ; 8 мин; М1, М2; ломы, кувалды, стальные клинья
Монтажники М1 и М2 тщательно центрируют колонну в направлении двух взаимно пересекающихся плоскостей. При несовпадении рисок на гранях колонны и на фундаменте монтажники ломами рихтуют низ колонны в проектное положение. Затем, руководствуясь сигналами геодезиста, выверяющего колонну с помощью двух теодолитов, монтажник М1 сигнализирует машинисту крана о смещении верха колонны в ту или иную сторону до проектного положения. После этого монтажники забивают в зазор между нижней частью колонны и стенками фундамента стальные клинья |
|
5 |
РАССТРОПОВКА КОЛОННЫ; 0,5 мин; М1, М2; полуавтоматический захват Убедившись в надежности временного крепления колонны, монтажник М1 подает команду машинисту крана ослабить натяжение каната крюка. Монтажник М2 освобождает захват, с помощью шнура выдергивая штырь из захвата и колонны
|
|
6 |
ОЧИСТКА ДНА СТАКАНА И УКЛАДКА ВЫРАВНИВАЮЩЕГО СЛОЯ ДЛЯ СЛЕДУЮЩЕЙ КОЛОННЫ; М1, М2 - 4 мин; М3 - 11,5 мин; лом, кельма, мочальная кисть, ведро с водой, лопата, ящик с бетонной смесью Монтажник М1 ломом сбивает со дна стакана наплывы бетона, а монтажник М2 кельмой очищает стакан от грунта и щебня, после чего кистью смачивает дно стакана. Монтажник М3 лопатой укладывает на дно стакана бетонную смесь, кельмой разравнивает ее по отметкам, вынесенным на внутренние стенки стакана, а затем заглаживает поверхность кельмой |
* На одну колонну.
